Инструкция по эксплуатации реверсивных бесщеточных систем возбуждения синхронных компенсаторов КСВБО 50-11У1 (стр. 4 )

Приложение 1

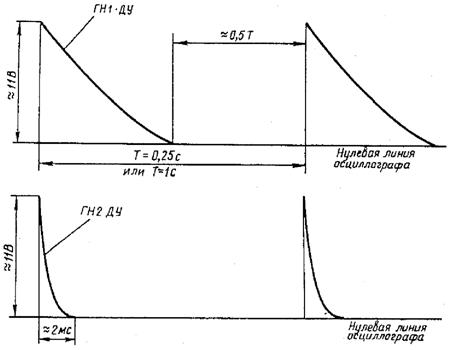

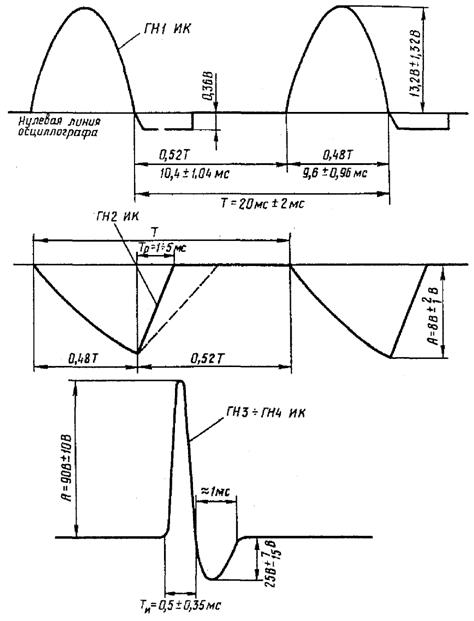

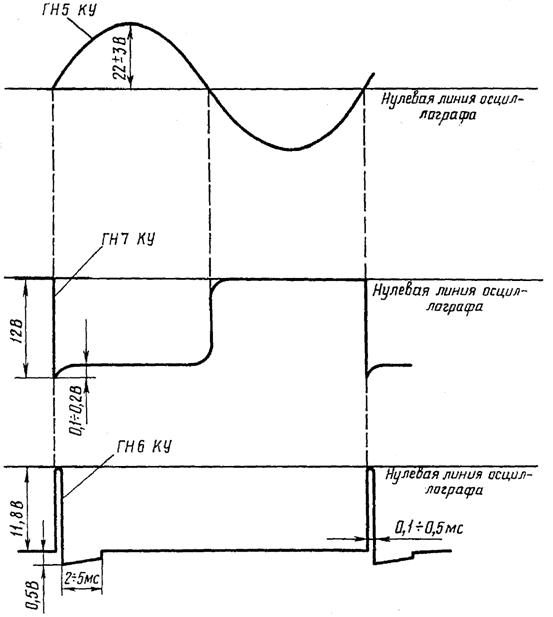

ЭЛЕКТРОКАЛИБРОВОЧНЫЕ КАРТЫ НАПРЯЖЕНИЙ В КОНТРОЛЬНЫХ ГНЕЗДАХ БЛОКОВ АВТОМАТИЧЕСКОГО РЕГУЛЯТОРА ВОЗБУЖДЕНИЯ

Рис. П1

Рис. П2

Рис. П3

Рис. П4

Приложение 2

КОНТРОЛЬНЫЕ ХАРАКТЕРИСТИКИ БЛОКОВ АВТОМАТИЧЕСКОГО РЕГУЛЯТОРА ВОЗБУЖДЕНИЯ

Таблица П1

Значения токов АРВ и пределов их регулирования в режиме ручного управления при сопротивлении нагрузки 0,50 Ом

Напряжение сети, В	Пределы регулирования тока АРВ положительного возбудителя, А	Пределы регулирования тока АРВ отрицательного возбудителя, А
Iмин	Iпромажут	Iмакс	Iмин	Iпромажут	Iмакс
380	0	41	86	0	20	47
420	0	40	88	0	4	47
320	10	50	83	13	33	47
Примечание. Точность предельных значений токов - ± 20%; точность промежуточных значений не оговаривается.

Таблица П2

Контрольные зависимости напряжения на гнездах УУ1 и УУ2 от выходного тока регулятора для систем положительного или отрицательного возбуждения

Ток регулятора Iрег, А	Положительная система возбуждения, В	Отрицательная система возбуждения, В
UГН1	UГН2	UГН1	UГН2
0	0	0	0,1	0,1
5	-	-	1,65	1,35
10	6	5	3,5	3,0
15	-	-	5,2	4,2
20	12	9	6,8	5,55
25	-	-	8,5	6,9
30	20	15	10,3	8,3
35	-	-	11,64	9,45
40	27	19	13,1	10,65
50	30	21
60	37	28
70	49	30
80	49	33
Примечание. Результаты контрольных измерений должны соответствовать табличным данным с точностью от +5 до -20%.

Таблица П3

Контрольные характеристики суммирующего усилителя УУ1 в прямом направлении и усилителя УУ2 в инверсном направлении

Пределы регулирования, В
Усилитель положительного возбуждения	Усилитель отрицательного возбуждения
UГН10 УУ1	UГН4 при Iрег = 0	UГН4 при Iрег = 70 А	UГН10 УУ2	UГН6 при Iрег = 0	UГН6 при Iрег = 40 А
11	5,3	2,55	11	-	3,8
10,5	5,2	2,4	10	4,4	4,5
9,6	5,1	2,25	9	4,7	5,5
8,5	5,0	2,19	8	5,0	5,8
7,2	4,9	2,09	7	5,1	5,9
5,5	4,8	1,95	6	5,3	6,0
4,3	4,7	1,88	5	5,44	6,15
2,8	4,6	1,75	4	5,6	6,3
			3	5,77	6,45
Примечания: 1. Ток выхода регулятора устанавливается с помощью потенциометра R19 в режиме "настройки". Выходные напряжения усилителей УУ1 (UГН4) и УУ2 (UГН6) устанавливаются изменением уставки АРВ блока ДУ, выходное напряжение усилителей измеряется в ГН10 УУ1 и УУ2. 2. Измерения должны производиться цифровыми вольтметрами с высокоомным входом, результаты контрольных измерений должны соответствовать табличным данным с точностью ±10%.

Таблица П4

Контрольная характеристика эмиттерного повторителя УУ

(вход - ГН11, выход - ГН12)

UГН11, В	UГН12, В	UГН11, В	UГН12, В
11	7,0	6,6	3,0
9,6	6,0	5,6	2,0
8,6	5,0	4,5	1,0
7,6	4,0	2,4	0,3
Примечание. Результаты контрольных измерений должны соответствовать табличным данным с точностью ± 10%.
