РЕГУЛИРОВКА РОЛИКОВОГО НОЖА CZM
Возьмите новый нож в руки и протрите его от смазки.
Надавите пальцем на лицевую часть любого из роликов и попробуйте провернуть его по кругу. Если нож настроен правильно, то ролик должен проворачиваться не слишком легко, но и не слишком туго. Когда Вы крутите один ролик, другой должен проворачиваться вместе с ним.
Если ролики не проворачиваются - значит, они слишком сильно затянуты!
В резаке предусмотрены 2 регулировки в разных плоскостях. Каждый ролик регулируется только в одной плоскости.

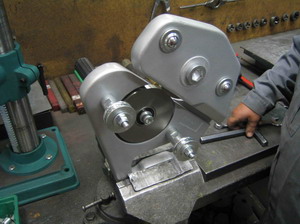

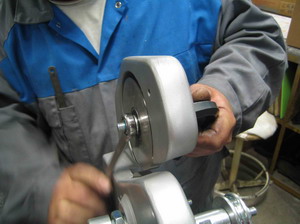

Чтобы настроить прижатие роликов друг к другу, затяните ручку резака в тисках как показано на фото 1. Затем с помощью гаечного и торцевого ключей добейтесь прижатия роликов друг к другу, насколько это необходимо (фото 2).
  фото 1 фото 2

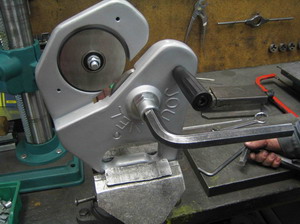

Принцип действия роликового ножа такой, что во время резки Вы протаскиваете металл через ролики. Соответственно, чтобы ролики резали, они должны перекрывать друг друга на 0,5 0,6, 0,7, 0,8 или 1,0 мм в зависимости от толщины металла, которую Вы режете. Чтобы настроить перекрывание роликов, используйте болт другого ролика как показано на фото 3.

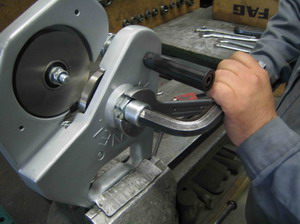

После того, как Вы выставили ролики на заданную толщину, зафиксируйте положение роликов с помощью контрагайки, как показано на фото 4.
|
