Нагревательные кабели для защиты труб от замерзания

Нагревательные кабели для защиты труб от замерзания.

Использование труб и трубопроводов часто осложняется из-за их замерзания в холодное время года. Возникают пробки, сужается проходное сечение, увеличивается вязкость транспортируемых жидкостей. Единственный способ предотвратить замерзание и избежать этих проблем - установить кабельную систему предотвращения замерзания и обогрева труб и трубопроводов.

Для защиты бытовых труб небольшой длинны (до 10-15 метров) мы рекомендуем использовать саморегулирующийся нагревательный кабель HEAT TRACE (Англия).

Компанией Heat Trace разработана система защиты труб от промерзания на базе саморегулирующегося кабеля 17FSM2-CT.
В зимний период эксплуатации только термоизоляция не может предотвратить промерзание труб. Например, 3/4 дюймовая труба с толщиной изоляции 25 мм промерзнет через 1 час при температуре окружающей среды -10°С.

Система защиты от промерзания на кабеле 17FSM2-CT применяется почти для всех видов труб: металлических, металлопластиковых и пластмассовых. Для равномерности распределения тепла пластмассовые трубы должны быть покрыты фольгой по всей длине прогрева. Кабель17FSM2-CT. применяется как для защиты от промерзания водопроводных труб с горячей или холодной водой, так и другими жидкостями. Саморегулирующиеся нагревательные кабели автоматически увеличивают тепловую мощность при снижении температуры среды и наоборот. Эффект саморегулирования основан на применении в кабеле специальной полупроводниковой матрицы, меняющей свои проводящие свойства в зависимости от температуры окружающей среды. Система, основанная на применении саморегулирующихся кабелей, поддерживает требуемую температуру, экономична и надежна и является наиболее безопасной и простой в монтаже и эксплуатации. Система работает в полностью автоматическом режиме и практически не требует никакого специального обслуживания. Технические данные: Напряжение Максимальная температура Минимальная температура монтажа Максимальное сопротивление оплетки Минимальный радиус изгиба Цена Розничная, (Руб.) 230 В 65 С - 40 С 18,2 Ом/м 20 мм 345 р. Таблица подбора теплоизоляции Диаметр трубы, мм\дюйм 15 22 28 35 42 54 67 76 108 1/2" 3/4" 1" 1½" 2" 2½" 3" 4" 5" Толщина теплоизоляции, мм 10 15 15 20 20 25 30 40 50

При обогреве в коттеджах и домах труб длинною больше 12 метров лучше использовать полностью готовое к эксплуатации изделие на основе кабеля FS- производство Hemstedt (Германия ). Следуя своему принципу применения инновационных решений, компания Hemstedt продемонстрировала разработанный и производимый ею специальный нагревательный элемент FS

Он состоит из соединённых в единое изделие:

штепсельной вилки электрического «холодного» проводника нагревательного «горячего» проводника термодатчик

Элемент FS максимально прост в монтаже. Необходимо прикрепить его хомутами к трубе и включить вилку в сеть.

Преимущества перед обычным резистивным кабелем состоит в том, что кабель FS полностью защищен от попадания воды. Это достигнуто благодаря применению безмуфтовой технологии соединения (отличительная особенность кабелей производства Hemstedt ) и сплошной внешней многослойной изоляции по всей длине нагревательного изделия.

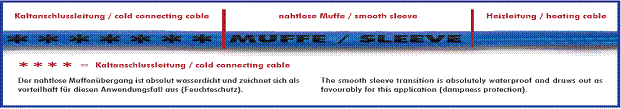

Бесшовный переход муфты абсолютно водонепроницаем

Во-вторых, что делает изделие FS столь надежным от возможного перегрева, это встроенное термореле. Термоограничитель контролирует температуру и отключает питание при превышении её +5с°÷15с°, тем самым не перегревая трубу и экономя электроэнергию.

Технические данные:

Номинальное напряжение	230 вольт
Внешний диаметр	прим. 9 мм
Наименьший радиус изгиба	5 х диаметр жилы
Допуск на отклонение сопротивления	-5% /+10%
VDE (Общество нем. электротехников):	удостоверение №
Номинальная температура по VDE	65˚С (макс.)
Проводка холодного подключения	1 х 2,00 м
Минимальная температура укладки	5°С

Секция	длина, м	Мощность, Вт	Розничная цена в Евро
Hemstedt 230 вольт 1,00 m	1	10	60
Hemstedt 230 вольт 2,00 m	2	20	66
Hemstedt 230 вольт 3,00 m	3	30	70
Hemstedt 230 вольт 4,00 m	4	40	76
Hemstedt 230 вольт 5,00 m	5	50	81
Hemstedt 230 вольт 6,00 m	6	60	85
Hemstedt 230 вольт 7,00 m	7	70	90
Hemstedt 230 вольт 8,00 m	8	80	96
Hemstedt 230 вольт 9,00 m	9	90	101
Hemstedt 230 вольт 10,00 m	10	100	104
Hemstedt 230 вольт 12,00 m	12	120	110
Hemstedt 230 вольт 14,00 m	14	140	120
Hemstedt 230 вольт 18,00 m	18	180	129
Hemstedt 230 вольт 22,00 m	22	220	138
Hemstedt 230 вольт 24,00 m	24	240	153
Hemstedt 230 вольт 28,00 m	28	280	158
Hemstedt 230 вольт 32,00 m	32	320	172
Hemstedt 230 вольт 36,00 m	36	360	195
Hemstedt 230 вольт 48,00 m	48	480	260
Hemstedt 230 вольт 50,00 m	50	500	271
Hemstedt 230 вольт 60,00 m	60	600	325
