Инфракрасный пленочный теплый пол Enerpia Film

Инфракрасный пленочный теплый пол Enerpia Film

·  Назначение

Применяется:

Если уже сделали ремонт/осталось уложить только напольное покрытие/собираетесь менять напольное покрытие

Если помещение «сухое» - спальня/гостиная/кухня/коридор/лоджия

Если конечное напольное покрытие - ламинат/линолеум/ковролин

Если монтаж не в стяжку/не в плиточный клей

Пленочный теплый пол предназначен для:

Комфортного инфракрасного обогрева пола

Быстрого и легкого монтажа, без стяжки

Эффективного прогрева через ламинат

Для людей заботящихся о своем здоровье - антиаллергенный/не сушит воздух/не разносит пыль

·  Технические характеристики

Ширина пленки	50см
Толщина пленки	0,4 мм
Рабочая мощность:
для ENERPIA FILM - 50 см	110 Вт/пог. м 220Вт/кв. м.
Среднее энергопотребление на 1 кв. м:
ENERPIA FILM - 50см	от 49-69 Вт/ч
Максимальная допустимая длина одной рабочей полосы пленки
для ENERPIA FILM - 50 см	13 м
для ENERPIA FILM - 80 см	10 м
для ENERPIA FILM - 100 см	7 м
Температура плавления термопленки	171°С
Питание	220/50 В/Гц

Структура термопленки

Греющий элемент	Высокочистый карбон и графит
Токопроводящие элементы	Медная и серебряная шины
Защитный слой	Огнеупорная пленка PET
Метод нанесения карбонового слоя	Глубокая ротационная печать, гарантирующая высокое качество продукта

Качество пленки Enerpia Film professional подтверждено сертификатами ISO, CE, ГОСТ, UL, RoHS, UKAS. Уникальность устройства - патентом № 000

·  Состав комплекта

1.  Инфракрасная термопленка, 50см

2.  Соединительные провода

3.  Контактные клеммы

4.  Комплект изоляции

5.  Инструкция по монтажу

·  Цена

Как подобрать необходимый комплект пленочного теплого пола:

1.  Рассчитываем площадь пола для обогрева (без стационарно стоящей мебели и бытовой техники)

2.  Рассчитываем максимальную потребляемую мощность будущей системы

Мощность = Площадь (м2) * 220 (Вт)

3.  Выбираем терморегулятор. Допустимая мощность терморегулятора должна быть выше на 15-20%, чем общая мощность будущей системы.

4.  Приобретаем один или несколько комплектов Enerpia Film на необходимую площадь.

5.  Приобретаем теплоотражающий материал с лавсановой или полипропиленовой пленкой на всю поверхность пола.

6.  Вам может также понадобиться обычная полиэтиленовая пленка для дополнительной гидроизоляции.

Внимание. Учитывайте, что длина одной работающей полосы пленки не должна превышать:

13 метров – для пленки шириной 50см

10 метров – для пленки шириной 80см

7 метров – для пленки шириной 100см

·  Монтаж

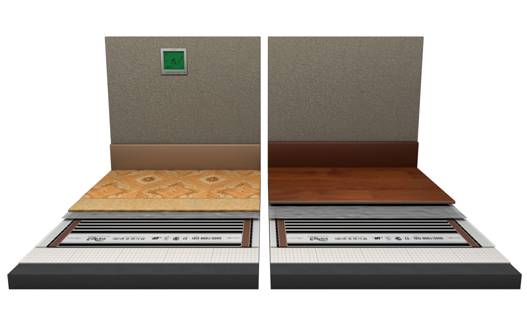

Схема монтажа:

1 – Линолеум, ковролин 2 – ДВП (оргалит), фанера 3 – Полиэтиленовая пленка 4 – Enerpia Film professional 5 – Теплоотражающая подложка 6 – Основание пола

1 – Ламинат 2 – Полиэтиленовая пленка 3 – Enerpia Film professional 4 – Теплоотражающая подложка 5 – Основание пола

Монтаж пленочного теплого пола Enerpia Film professional

1.  Сделайте расчеты

Рассчитайте необходимую длину термопленки и количество теплоотражающей подложки. Определите место расположения терморегулятора.

При монтаже следует исключить площадь помещения, занятую мебелью.

2.  Подготовьте все материалы для монтажа

3.  Подготовьте поверхность пола

Очистите пол, обработайте все неровности. Если пол влажный, полностью высушите его.

4.  Уложите и закрепите теплоотражающую подложку на всю площадь помещения при помощи скотча.

*Не рекомендуется использовать материал с алюминиевой основой. Если используется фольгированная подложка, необходимо, чтобы поверхность была изолирована лавсановым покрытием.

5.  Отрежьте необходимое количество пленки.

Разрежьте пленку в соответствии с необходимыми размерами. Длина одной рабочей полосы не должна превышать: 13м – ширина 50см, 10м – ширина 80см, 7м - ширина 100см. Оставляйте расстояние в 1-2 см между полосами пленки. Полосы пленки не должны накладываться друг на друга. Отступайте от стены на 10 см. Резать пленку можно только по специальным линиям разреза.

6.  Закрепите пленку

Закрепите пленку на подложке. Для этого можно использовать скотч, наклеивая его в некоторых местах.

7.  Подсоедините контактные клеммы

Используйте контактные клеммы для подсоединения провода к медной полосе. Прижмите клемму аккуратно, но крепко, чтобы в этом месте не возникло контактное сопротивление. При этом один конец клеммы должен находить внутри термопленки, а второй снаружи сверху(со стороны медной полосы). Для этого рассоедините слоя пленки между медной и серебряной полосами.

Провод	Сечение, мм2	Макс. ток нагрузки, А	Макс. мощность, кВТ
Алюминий	2,5	20	4,4
4,0	28	6,1
Медь	1,0	16	3,5
1,5	19	4,1
2,5	27	5,9

8.  Подсоединяйте провода

Используйте провода подходящего сечения. Соединение должно быть параллельным, согласно схеме.

9.  Изолируйте место соединения

Изолируйте место соединения провода с обеих сторон при помощи изоляционного битумного скотча.

10.  Установите датчик терморегулятора

Закрепите датчик температуры на нижней стороне термопленки. Под датчиком необходимо сделать углубление в теплоизоляционном слое, чтобы поверхность была ровной.

11.  Подключите терморегулятор и проверьте работу оборудования

Для системы мощностью более 2кВт рекомендуем производить подключение через отдельный автомат.

Используйте провода одинакового сечения для подключения терморегулятора к пленке и к сети питания.

Для того чтобы поверхность пола была ровной, углубляйте провода в специально вырезанные канавки в теплоизоляции. Проводку также можно пустить под плинтусом.

12.  Постелите защитный материал

Если в качестве конечного покрытия будет использоваться линолеум или ковролин, то поверх термопленки необходимо постелить защитные листы (ДВП, фанера).

Если конечное покрытие - ламинат, тогда на термопленку укладывается полиэтиленовая пленка для дополнительной гидроизоляции.

13. Постелите конечное покрытие

Сверху уложите конечное напольное покрытие: ламинат, линолеум, ковролин. Не рекомендуется применение термопленки с натуральным паркетом, т. к. дерево может рассохнуться.

Не укладывайте пленочный теплый пол в слой стяжки под плитку, а также в помещениях с высокой влажностью!

Для теплых полов под плитку, рекомендуем кабельный теплый пол DAEWOO ENERTEC.

Вопрос-ответ

Для каких помещений и каких видов ремонта подходит эта система?

Пленочный теплый пол, который используется в качестве дополнительного источника обогрева в квартирах, загородных домах, спортивных комплексах, родильных домах и т. д. Используется в «сухих» помещениях. Например, в гостиных, в спальнях, на кухнях (не под плитку), коридорах, лоджиях.

Пленочный теплый пол можно укладывать на любой стадии косметического ремонта. Система готова к работе сразу после установки.

Идеально подходит для многих известных напольных покрытий – ламинат, линолеум, ковролин. Укладка под натуральный паркет не рекомендуется.

Почему мои заказчики должны выбрать именно эту продукцию?

Есть несколько причин, почему выбирают пленочные теплые полы:

Первая – это экономичность и эффективность

·  Эффективнее прогревает деревянные покрытия, чем кабельный теплый пол

·  Помещение прогревается за 20-30 минут

·  Среднее потребление от 49-69 Вт/м2

Второе – это высокая надежность и качество

·  Особая пленка PET – огнеупорная и прочная

·  Карбоновый слой состоит из высококачественного карбона и графита. Нанесен методом нано-напыления, точностью до 1 микрон

·  Увеличенная серебряная и медная полоса - защита от возможности появления искры и перегрева

·  Система сохраняет работоспособность даже в случае локального повреждения

Третье – это терапевтический эффект

·  Не сушит воздух

·  Не сжигает кислород

·  Выделяет полезные для здоровья отрицательные ионы

·  Создает приятный микроклимат

·  Антиаллергенный

Сколько занимает монтаж и установка?

Монтаж пленочного теплого пола Enerpia Film professional не занимает много времени. Среднее время установки системы теплый пол - 2 часа.

Как монтируется?

Смотрите раздел Монтаж

Какие подводные камни могут быть при монтаже/эксплуатации и как их избежать/преодолеть?

При монтаже

Для системы мощностью более 2кВт рекомендуем производить подключение через отдельный автомат ОЗУ

Для того чтобы поверхность пола была ровной, углубляйте провода в специально вырезанные канавки в теплоизоляции. Проводку также можно пустить под плинтусом.

Закрепите датчик температуры на нижней стороне термопленки. Под датчиком необходимо сделать углубление в теплоизоляционном слое, чтобы поверхность была ровной.

Если в качестве конечного покрытия будет использоваться линолеум или ковролин, то поверх термопленки необходимо постелить защитные листы (ДВП, фанера).

Строго запрещается подключать к сети нагревательные элементы в свернутом виде даже на незначительный период времени.

При эксплуатации

Не выставляйте температуру обогрева выше 30-35°С

Не рекомендуется укладка пленочного теплого пола под натуральный паркет и пробку.

Обязательно использование системы совместно с терморегулятором и теплоизоляционной подложкой.

Не используйте теплоотражающую подложку на основе алюминиевой фольги. Для теплоизоляции подойдут материалы из вспененного полипропилена, покрытые металлизированной лавсановой пленкой.

Не включайте систему, если под пол попала вода.

После установки нагревательного оборудования в пол не рекомендуется вбивать гвозди, а также использовать любые другие элементы стандартные крепежные элементы.

Если пленка была повреждена, тщательно изолируйте места повреждения.

Не закрывайте поверхность пола толстым ковром, во избежание перегрева отопительной пленки.

Какие материалы могут понадобиться при монтаже?

Для монтажа вам потребуются: скотч обыкновенный, изоляционный материал (входит в комплект), теплоотражающая подложка, клеммы, провода подходящего сечения, терморегулятор. Если необходимо сделать канавку в стене для скрытия проводки, тогда понадобятся все необходимые инструменты для штробления.

Какие результаты испытания есть у системы?

Тест 1. Тест на избыточное давление и перегревание

К пленке подключен источник переменного тока напряжением 480В (в 2-3 раза больше установленной нормы)

Когда температура поверхности пленки достигла 148.9℃, пленка начинает изменять форму.

До таких температур пленка в обычном рабочем режиме не доходит.

Когда температура поверхности пленки достигла 165.5℃, на поверхности пленки появляются мелкие складки.

Когда температура поверхности пленки достигла 171.1℃, пленка начинает сжиматься.

Даже при таких высоких температурах воспламенение пленки не происходит.

Этот тест показывает, что для производства термопленки Enerpia Film professional используются высококачественные невозгораемые материалы.

Тест 2. Оценка ресурса прочности

Пленка Enerpia Film работает в течение 20 минут, температура поверхности пленки поддерживается на уровне 40.5℃. После этого подача тока прекращается и пленка быстро остужается до температуры 0℃. Затем снова включается.

Через 24 часа проводится тест на разрыв.

Согласно результатам теста, термопленка Enerpia Film может исправно работать на протяжении 15 лет.
