2.
3. Общая информация
CT-938, паяльная станция с температурным контролем, выполнена на основе современного микроконтроллера, снабжена крупным индикатором большой яркости для отображения данных, имеет высокие характеристики температурного контроля, автоматический контроль ошибок, таймер отключения, функции отображения даты и времени, звуковой индикатор (зуммер).
Станция обладает способностью быстрого нагрева и точной стабилизации температуры, обеспечивает удобство работы. Система стабилизации температуры исключает влияние нестабильности напряжения сети и климатических условий на температуру пайки.
Благодаря высокой функциональности и легкости управления, СТ-938 может быть применена в производстве, техническом обслуживании, в ходе разработок, испытаний и т. д.
4. Характеристики
· Микропроцессорный контроль и стабилизация температуры
· Высокоэффективный и долговечный керамический нагреватель
· Два способа индикации: цифровой и линейный (9 градаций)
· Звуковой сигнал, предупреждающий о неполадках
· Автоматическое определение неполадок нагревательной системы
· Для ввода данных достаточно легко коснуться нужной кнопки
· Функция установки времени и даты
· Функция установки автоотключения
· Большой графический дисплей
· Интенсивная подсветка дисплея
· в случае внезапного отключения электроэнергии, станция поддерживается при помощи аккумуляторной батареи и памяти режимов в течение длительного времени.
· Паяльник работает двумя сохраняемыми параметрическими настройками
5. Технические требования
1) Паяльная станция
· Напряжение питания: 220 В ±10% переменного тока
· Выходное напряжение: 24В переменного тока
· Потребляемая мощность: 60Вт (Макс.)
· Диапазон температуры: 1500C -4800C
· Единица регулировки и поддержания температуры: 10C
· Устанавливаемое время выключения: 0-24 часа
· Размер экрана: 105мм×52мм
· Напряжение и емкость аккумуляторной батареи: 3.6В постоянного тока 60мА
· Время ожидания после отключения электроэнергии: 48 часов
· Габариты станции (мм): 120(ширина)×93(высота)×140(толщина)
· Вес: 1350г
2) Паяльник (CT-985)
· Нагревательный элемент: керамический нагреватель, пр-ва Японии
· Рабочее напряжение: 24-26 В переменного тока
· Мощность: 55Вт (Макс.)
· Типовое сопротивление заземления: 2 Ом
· Типовое значение потенциала заземления: 2 мВ
· Вес паяльника (исключая кабель): около 38г
· Длина паяльника: 190мм
· Длина кабеля: 1.2м

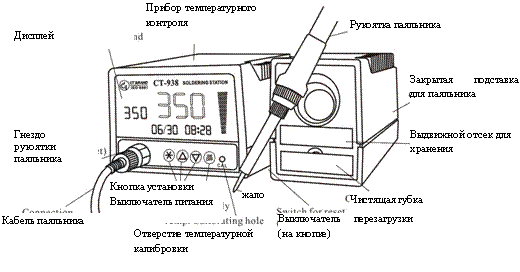

6. Наименование частей
7. Установка
1) Держатель паяльника
Увлажните губку водой и отожмите ее, и затем поместите ее в нижний ящик.
Внимание: губка разбухнет при увлажнении водой и может быть отжата. Перед использованием прибора, увлажните губку водой и отожмите ее досуха, несоблюдение этого может привести к повреждению паяльника.
2) Соединение
a) Соедините 5ти-контактный штекер пальника с гнездом паяльной станции, и поверните его вниз по часовой стрелке; перед включением обратите внимание на правильность подключения.
b) Поместите паяльник на подставку.
c) Проверьте заземление после включения.
Внимание: Обязательно отключите питание станции перед соединением или отсоединением паяльника. В противном случае это может повредить паяльную станцию.
8. Запуск и выключение
Внимание: Перед первым включением ввиду низкого заряда батареи паяльной станции, для запуска прибора необходимо нажать кнопку «сброс» (RESET), расположенную внизу станции.
Через секунду после нажатия кнопки “ON/OFF”(вкл/выкл), прибор приходит в состояние нормальной температуры (3500C, которая была установлена ранее), действительное значение температуры отображается в середине экрана, в то время как имитация «линейного» значения отображается пошагово (500C на шаг), жало паяльника нагревается. Через 10 секунд, отображаемая температура достигает установленной. Спустя некоторое время после этого, температура жала стабилизируется, при этом можно начинать процесс пайки. Когда значение температуры на дисплее неизменно, означает что температура жала также постоянна.
По окончании работы нажмите кнопку “ON/OFF” (вкл/выкл) чтобы отключить питание. Так как внутренние часы прибора продолжают работать после нажатия кнопки “ON/OFF”, не следует сразу же вынимать вилку из розетки, сперва необходимо дождаться выключения прибора и уж затем вынуть вилку.
Внимание:
1. При изменении линейной индикации на один шаг(сегмент) температура изменяется на 500C, за исключением самого нижнего сегмента в 1000C, и самого верхнего в 300C)
2. Если прибор не включается(зависает), нажмите кнопку “RESET”(перезагрузка).
3. При зависании прибора или глубоком разряде батареи, необходимо заново установить дату и время, так как прежние данные были потеряны.
4. В случае неполадок, экран и зуммер подают пользователю следующие предупреждения:
a. При обрыве цепи нагревателя, значение температуры на экране будет понижаться, и зуммер издает звук «ду ду».
b. При обрыве цепи термодатчика, экран отображает «ЕАА», и зуммер издает звук «ду ду».
PS. Состояния «а и b» вызваны обычно цепью нагревательного элемента паяльника, дефектом пайки соединительных проводов или разъема подключения. Рекомендуется обратиться к пунктам: «Как проверить нагревательный элемент» и «Разборка СТ-985 паяльной станции».
9. Установка температуры-даты-времени – времени выключения
|
1） Установка температуры
Вы можете нажать ▲кнопку для поднятия температуры, или нажать ▼кнопку для понижения температуры, при нахождении станции в режиме стабилизации.
В режиме стабилизации (когда вы нажимаете ▲ или ▼ кнопку), станция будет контролировать температуру в процессе ее изменения. Порядок установки постоянной температуры нижеследующий:
Повышение температуры: Нажмите ▲ кнопку, температура поднимется на 10C (температура, которая отображается на экране, возрастет на 10C), нажмите ▲ кнопку снова, температура возрастет еще на 10C. Если вы будете продолжать нажимать ▲ кнопку, отображаемая температура будет быстро возрастать. Отпустите кнопку, когда температура достигнет желаемого значения.
Понижение температуры: нажмите ▼ кнопку, температура понизится на 10C (температура, которая отображается на экране, уменьшится на 10C), нажмите ▼ кнопку снова, температура снова понизится на 10C. Если вы продолжите нажимать ▼ кнопку, отображаемая температура быстро понизится. Так же, как в случае повышения температуры.
2） Установка даты и времени
Последовательность установки месяца-даты-часов-минут.
Нажмите аккуратно кнопки *, разряд месяца на экране будет мигать, нажмите ▲ или ▼, разряд месяца увеличится или уменьшится. Когда желаемое значение достигнуто, пожалуйста, нажмите * кнопку, разряд месяца не будет больше мигать, после этого разряд “дата” начинает мигать, метод регулировки такой же, как выше. Продолжайте устанавливать параметры тем же образом до тех пор, пока не будут установлены секунды. После этого, нажмите снова кнопку *, процедура установки будет завершена.
Замечание: если вы нажали * и перешли к установке времени, но вы не хотите менять время, вы можете снова нажать * или нажать кнопку “ON/OFF” (вкл/выкл) и выйти из режима установки.
3） Как установить автовыключение и удалить время выключения
A． Как установить автовыключение
Нажмите и удерживайте кнопку * пока отображение установленной температуры не изменится на «OFF» (выкл.), отпустите кнопку * для того чтобы войти в режим установки. В то же время, на дисплее появляется и мигает “00:00”. Нажмите ▲ или ▼ чтобы установить значение часов и минут, после получения на дисплее желаемого времени, нажмите * чтобы закончить процедуру установки. При этом через 5 секунд температурная установка и «OFF» отображаются попеременно, настоящее время и время автовыключения также отображаются попеременно. Станция выключится по достижении установленного времени.
Замечание:
a. По окончании установки времени выключения, установленные данные сохранятся в памяти неизменными до перезагрузки или очистки.
b. Если время выключения было установлено ранее, прибор выключится автоматически. В случае, если нужно его включить, спустя минуту после выключения нажмите кнопку «вкл/выкл».
B． Как очистить время выключения
Нажмите кнопку *, для входа в режим установки времени автовыключения. Когда появляется «OFF» (выкл) и дисплей времени начнет мигать, нажмите кнопку «ON/OFF» (вкл/выкл), и снова нажмите * кнопку. При этом произойдет очистка памяти времени выключения и выход из режима установки.
10. Использование и обслуживание паяльных жал
Превышение температуры пайки ухудшает качество и может повредить датчик, по-возможности устанавливайте оптимальную температуру пайки.
Во время работы, периодически очищайте паяльное жало губкой, в противном случае окислы и нагар могут повредить наконечник. Кроме того, примеси ухудшают качество пайки.
Отсоединяйте наконечники и удаляйте оксиды раз в неделю после длительного использования, это предупредит повреждение наконечников.
1) Проверка и очистка наконечников
a. Установите температуру 2500C.
b. Когда температура стабилизировалась, очистите наконечник губкой и проверьте качество его работы.
c. Если присутствует черный оксид на паяльной части наконечника, очистите наконечник при помощи губки и облудите, повторяйте эту операцию до тех пор, пока оксид не будет полностью удален, затем снова облудите наконечник.
d. Если наконечник деформирован или поврежден коррозией, замените его на новый.
Внимание: Не применяйте напильников, ножей и абразивов для чистки наконечника.
2) Калибровка температуры паяльника
Наконечники и нагревательные элементы могут иметь различные температурные характеристики. Станция должна быть повторно откалибрована после замены паяльника, нагревательного элемента или наконечника, согласно следующей последовательности:
a. Соедините паяльник с датчиком термометра
b. Установите температуру на 3500C.
c. Когда температура стабилизируется, используйте отвертки типа «+» или “-” для регулировки винта (винт помечен надписью «CAL» на паяльной станции) пока температура не достигнет 3500C, поворачивая по часовой стрелке, чтобы увеличить температуру, или против – чтобы ее понизить.
Внимание: Регулировка “CAL” позволяет изменять температуру в небольших пределах, и должна осуществляться лишь в том случае, когда температура датчика термометра не станет такой же, как температура жала паяльника. Регулировка “CAL” возможна только на 3500C. Иногда между нагревательным элементом и наконечником зазор слишком велик и возникает необходимость регулировать температуру в более широких пределах. Такая регулировка осуществляется потенциометром VR1, расположенным внутри станции. Два переменных резистора нужно регулировать одновременно. Регулировка требует наличия определенных навыков, без необходимости воздержитесь от регулировки VR1.
11. Как проверить нагревательный элемент
1） Разборка CT-985 паяльника (см. рисунок ниже)
a. Отверните гайку (1) против часовой стрелки, снимите корпус (2) и наконечник (3).
b. Отверните накидную гайку (4) против часовой стрелки и снимите ее с паяльника.
c. Выньте нагревательный элемент (6) и шнур (11) из рукоятки (12) (в направлении наконечника).
d. Сдвиньте пружину заземления (5) с D-муфты.
2) Как проверить нагревательный элемент
 |
 |
|
|
Измерьте значение сопротивления между концами вилки (см. Рис. А) или значение сопротивления соединительной платы:
A. Между выходами 1& 2 (нагревательные элементы) 2.5 – 4.0 Ом (нормальная температура)
B. Между выходами 4 & 5 (датчик) 43 – 58 Ом (нормальная температура)
C. Между выходами 3 & жало (заземление) < 2 Ом (нормальная температура)
Если значение сопротивления “A” & “B” отличаются от значений, указанных выше, замените нагревательный элемент (датчик) или проверьте присоединение проводов. Если значение сопротивления “C” больше, чем указанное значение, удалите оксидную пленку с очищаемых поверхностей наждачной бумагой или стальной щеткой. (см. рисунок ниже):
 |
12. Аккумуляторная батарея
Резервный источник энергии, аккумуляторная батарея внутри станции представляет собой 3.6V, 60мАh аккумулятор, который может питать микроконтроллер для сохранения данных, также как и основной источник питания. Если батарея работает долго и исчерпала свой ресурс, все установленные данные, такие, как дата, время и температура, будут потеряны. Обратите внимание на нижеследующее:
1. Когда заряд батареи израсходовался, перед запуском зарядите ее в течение более 8 часов.
2. После включения станции в сеть, батарея начинает заряжаться, независимо от того, запущена станция или нет. Не отключайте вилку станции от сети, во избежание глубокого разряда батареи.
3. Полностью заряженная батарея может работать около 60 часов. Микроконтроллер при этом находится в нормальном рабочем состоянии; нет необходимости выполнять “перезагрузку”.
4. Для устранения «эффекта памяти»,необходимо полностью зарядить батарею перед первым использованием станции. После использования полностью перезарядите (разрядите и снова зарядите) ее и повторите эту операцию от 2-х до 3-х раз.
СОДЕРЖАНИЕ
1、Общая информация ················································· 1
2. Характеристики ····················································· 1
3、Технические требования············································· 2
1) Паяльная станция···················································· 2
2) Паяльник CT-985···················································· 2
4、Наименование частей ··············································· 3
5、Установка ····························································· 3
1) Держатель паяльника··············································· 3
2) Соединение·························································· 4
6. Запуск и выключение ················································ 4
7. Установка температуры-даты-времени-времени выкл.··········· 5
1) Установка температуры············································· 6
2) Установка даты и времени········································· 7
3) Установка автовыключения········································ 7
8、Использование и обслуживание паяльных жал ················· 8
1) Проверка и очистка наконечников······························· 9
2) Калибровка температуры паяльника····························· 9
9、Как проверить нагревательный элемент ························ 10
1) Разборка CT-985 паяльника ····································· 10
2) Как проверить нагревательный элемент ······················ 11
10. Аккумуляторная батарея ·········································· 12
11. Наконечники ························································ 15
 |

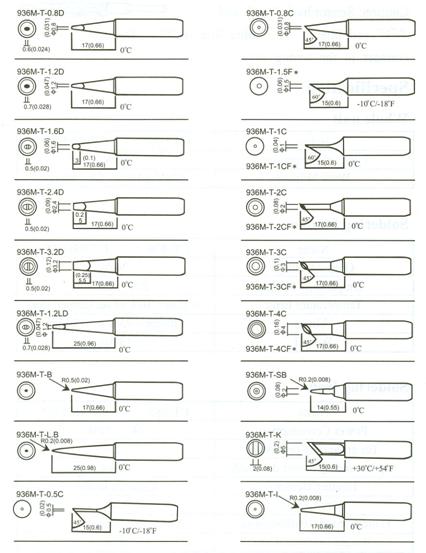

13. Наконечники
 | |
|
