Гистограмма на рис.11, показывает, что УЗ обработка в течение 2 мин смеси нефти с 1,75 % мас раствора NaOH в ИБС приводят к снижению вязкости на 29 %, а в течение 4 мин - на 39 %. Дальнейшее увеличении времени УЗ обработки приводит к возрастанию вязкости.

Рис. 10. Влияние реагентной обработки ИБС и 1% раствором NaOH на динамическую вязкость Русской нефти.	Рис. 11. Влияние комбинированной УЗ и реагентной обработки ИБС и 1,75% раствором NaOH на динамическую вязкость Русской нефти:

Высокопарафинистая нефть Верхне-Салатского месторождения имеет температуру застывания около +18 оС. Опробованные на этой нефти реагенты и УЗ воздействие не дали ощутимых результатов.

Реологические свойства Усинской нефти практически не изменяются после УЗ обработки. Значительно более эффективно вязкость этой нефти снижается с помощью растворителей. Введение в пробу 3 % мас толуола приводит к снижению вязкости на 30 %.

Нефть Лузановского месторождения характеризуется высоким содержанием смол (28,6 %) и асфальтенов (6,1%). Зафиксирован рациональный режим УЗ обработки этой нефти: время УЗ воздействия - 2 мин., интенсивность - 22,4 Вт/ см2. В табл. 10, представлены сравнительные результаты экспериментов по снижению вязкости нефти при использовании метанола, разбавителя Р-12 и УЗ воздействия.

Таблица 10 - Сравнительные результаты изменение вязкости Лузановской нефти реагентым и комбинированным способом с УЗ воздействием.

Образец	Вязкость, мПа∙с	Отн. уменьшение вязкости, %
Реагент	Реагент +УЗ	Реагент	Реагент +УЗ
Исходная нефть	1121	1009	-	9,9
Нефть + 1% метанола	744	707	33,6	4,8
Нефть + 2% метанола	697	635	37,8	8,8
Нефть + 3% метанола	747	617*	33,4	17,4
Нефть +1% Р-12	701	671	37,5	4,3
Нефть +2% Р-12	559	440	50,1	21,3
Нефть +3% Р-12	536	441	52,2	17,7

Основной причиной аномальной вязкости тяжелых нефтей считается высокое содержание в них смолисто-асфальтеновых компонентов (САК). При достижении критической концентрации САК наступает резкое изменение реологических свойств, и начинают в значительной мере проявляться структурно-механические свойства. Анализ литературы показал, что подобная картина наблюдается для полимеров, разрушение которых имеет термофлуктуационную природу и описывается на основе эмпирической формулы Журкова. В работе предложен оценочный расчет изменения вязкости нефти после УЗ воздействия, основанный на этой формуле:

, (1)

где: tр - время разрыва межмолекулярных связей; t0 - постоянная, определяемая свойствами материала; E0 - энергия разрыва, sс - статическое напряжение в выбранном направлении; su - напряжение, создаваемое УЗ воздействием в том же направлении; g - структурный параметр, характеризующий степень передачи среднего напряжения на одну связь; k - постоянная Больцмана; T - абсолютная температура.

Принимая su(t) = s0 sin wt и t=2 p/wр, с учетом цикличности действующего напряжения, выражение (1) может быть представлено в виде

, (2)

где Np = wtр — число циклов воздействующего напряжения до момента разрушения.

Откуда с логарифмической точностью

. (3)

При условии Е0 » g sТ и sс = 0, где sТ — напряжение разрыва межмолекулярных связей данного типа

, (4)

а продолжительность УЗ воздействия равна

tр = Np/w. (5)

Опираясь на представления молекулярной физики для случая свободного движения жидкости с некоторой скоростью v, считая ассоциаты твёрдыми упругими шариками радиуса r и массой m, значение коэффициента вязкости после УЗ обработки можно определить из выражения

, (6)

где: μ0 и r0 значения коэффициента вязкости и радиус ассациатов до УЗ обработки, соответственно.

Рис. 12. Аппаратурно-технологическая схема гидродинамический проточной установки: 1 – насос, 2- монометр, 3 - моновакууметр, 4 – гидродинамический кавитационной модуль, 5 – блок предварительной УЗ - активации реагента.

Проведены эксперименты по оценке размеров ассоциатов до и после УЗ обработки Лузановской нефти в течении 2 мин при интенсивности 13 Вт/см2 на лазерном фотонном корреляционном спектрометре при разбавлении н-гексаном (1:100). Разбавление нефти н-гексаном приводит к снижению средних радиусов R образующихся ассоциатов до 250…470 нм ( ~ в 1,5 раза), а дополнительная УЗ обработка - до 150...260 нм (~ в 2 раза). Отношение вязкости до и после УЗ обработки η0/η приблизительно равно отношению радиусов ассоциатов r0/r соответственно, что хорошо согласуется с расчетным выражением (6).

Комплексное применение химических реагентов и УЗ воздействия более эффективно, поскольку нелинейные акустические эффекты способствуют равномерному распространению реагентов по всему объему и препятствуют обратному построению надмолекулярных образований.

На основе расчёта гидродинамического излучателя (ГДИ), создана пилотная установка, аппаратурно-технологическая схема которой, представлена на рис. 12. Промышленные испытания этой установки на опытном заводе НП (г. Москва) показали снижение динамической вязкости в среднем в 1,7 …2 раза, снижение температуры застывания при использовании газоконденсата на 6 0С, растворителя Р-12 – на 7 0 С и гексана – на 8 0С (рис.13).

Предложен алгоритм расчета комбинированного процесса обработки нефти с помощью гидродинамического излучателя с предварительным введением реагента.

Для нефтей с низким содержанием парафиновых углеводородов, повышенным содержанием смолистых компонентов

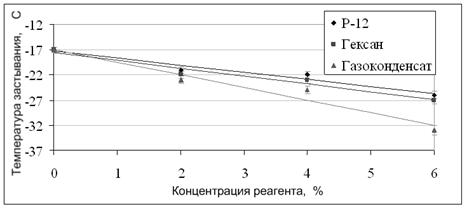

Рис. 13. Зависимость температуры застывания нефти после комбинированной обработки с УЗ воздействием от концентрации реагентов: а) газоконденсат; б) гексан; в) растворитель Р-12.

(Русское и Лузановское месторождение) комбинированное воздействие реагента (толуол, Р-12) и УЗ позволяет снизить вязкость нефти в 2-2,5 раза. Депрессия вязкости такой нефти при использовании раствора NaOH в изобутиловом спирте и УЗ составляет 1,75 раза.

Для нефтей с повышенным содержанием парафиново-нафтеновых углеводородов (Верхне-Салатское месторождение) комплексное воздействие УЗ обработки и химических реагентов приводит к неоднозначным результатам.

Рис. 14. Зависимость концентрации меркаптанов от времени обработки модельной смеси при 200С: 1 – при УЗ воздействии в присутствии катализатора; 2 – при окислении воздухом; 3– при окислении воздухом и УЗ воздействием; 4 – при окислении воздухом в присутствии катализатора; 5  – при окислении воздухом в присутствии катализатора, активированного в УЗ поле; 6 – при окислении воздухом в присутствии катализатора в УЗ поле

Исследования комбинированного воздействия УЗ и химических реагентов свидетельствуют о возможности не только снизить динамическую вязкость нефтей до требуемых значений, но и существенно уменьшить расход реагентов. Кроме того, приобретенные при этом реологические свойства обработанной нефти сохраняются в течение длительного времени.

Шестая глава посвящена использованию УЗ для повышения эффективности обессеривания нефтепродуктов. В лабораторных экспериментах по удалению меркаптанов в качестве модельных углеводородов использовалась смесь декана и нонана в которую добавляли гексил, додецил-меркаптаны и гетерогенный фталоцианиновый катализатор на основе оксида алюминия. Анализ ОСС в пробах выполнялся с использованием газового хроматографа Varian 3800. Общее содержание серы определялось методом рентгенофлюоресцентного анализа по стандартной методике (ГОСТ ASTM D 4294). УЗ обработку смеси проводили при резонансной частоте 24,3 кГц и интенсивности 10 Вт/см2.

Графики на рис.14 иллюстрируют, что при обработке модельной смеси при 20 0С воздухом без катализатора (кривая 2, 3) концентрация меркаптанов в растворе меняется незначительно.

Наибольшая степень очистки наблюдается в случае воздействия УЗ и воздухом в присутствии катализатора (кривая 6), что соответствует степени очистки 99 % (или 2,4 ppm). В то же время предварительная УЗ активация катализатора в модельном углеводороде, с последующим окислением меркаптанов позволяли достичь приблизительно той же степени очистки 96 % (кривая 5), но при этом значительно сократить энергетические затраты. УЗ обработка смеси и катализатора без подачи окислителя, исключают возможность адсорбции ОСС на катализаторе (кривая 1, 2).

Рис.15. Зависимость концентрации меркаптанов от времени обработки модельной смеси при 500С: 1- при окислении воздухом в присутствии катализатора; 2 – в присутствии катализатора, активированного в УЗ поле; 3 – при окислении воздухом в присутствии катализатора в УЗ поле.

Результаты экспериментов, проведенных при 500С, представлены на рис. 15. Концентрация меркаптана при окислении воздухом в присутствии катализатора уменьшается от 258 ppm до 44 ppm, что соответствует степени очистки 83 %, а при тех же условиях с УЗ обработкой, показали полное отсутствие меркаптановой серы в модельном растворе. Установлено, что метод с предварительной УЗ обработкой катализатора также эффективен (кривая 2).

Исследован процесс окисления ОСС прямогонной дизельной фракции (ДФ) НПЗ» при УЗ воздействие. Использовалась дистиллированная вода, окислитель – 35 % - ный водный раствор пероксида водорода (H2О2), катализаторы хлористое железо FeCl3, вольфрамат аммония (NH4)2O:12WO3. H2O, катализатор КТ 40.

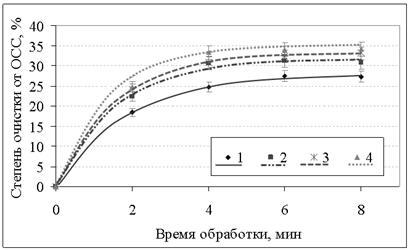

Рис. 16. Зависимость степени очистки дизельной фракции от времени предварительной УЗ активации катализатора: 1 – 10 с; 2 – 20 с; 3 – 30 с; 4 – при непрерывной обработке всего объема в УЗ поле (18 Вт/см2)

Эффективное окисление ОСС в ДФ достигнуто при использовании качестве катализатора вольфрамата аммония за счет поддержания следующих режимных и технологических параметров: интенсивность УЗ поля - 20 Вт/см2; концентрация пероксида водорода - 4 % об.; продолжительность УЗ обработки смеси - 4 мин.

Эксперименты, как свидетельствуют графики на рис. 16, показали эффективность наименее энергоемкого способа предварительной УЗ активации катализатора в течение 30 с.

На основе выполненных экспериментов разработана пилотная установка проточного типа для УЗ обессеривания нефтепродуктов, представляющая собой

Рис. 17. Пилотная установка УЗ обессеривания нефтепродуктов: 1– камера активации; 2 – преобразователь МСП; 3,9,12 – термометры; 4, 6 – манометры; 5– съемная кассета; 7– ВС; 8– насос; 10– приемный резервуар; 11 –трубчатый нагреватель

замкнутую циркуляционную систему. Конструктивная схема показана на рис. 17. В состав установки входит двухканальный генератор 4, две синфазные колебательные системы с МСП и реактор объемом 2,2 л.

В ходе испытаний установки отработаны режимные и технологические параметры процесса окисления сероорганики ДФ, которые подтвердили эффективность периодического УЗ воздействия на катализатор, позволившего повысить степень очистки от ОСС в среднем в 1,5 раза, без дополнительного повышения давления и температуры.

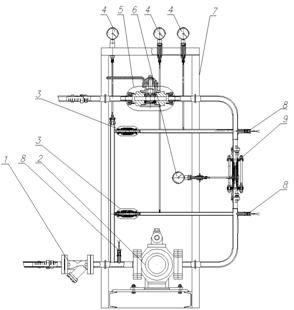

Рис. 18. Опытно-промышленная установка с ГДИ: 1 – фильтр; 2 – насос; 3,5 – краны; 4 – манометр; 6 – мановакуумметр;8 – датчик температуры; 9 – гидродинамический излучатель.

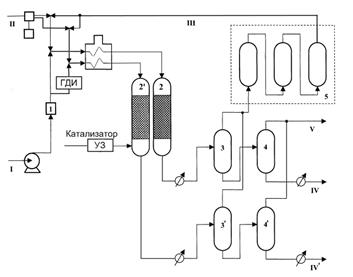

Рис. 19. Схема модернизированной ГО: 1 – фильтр, 2 и 2’ – реакторы, 3 - сеп аратор высокого давления, 4 – сепаратор низкого давления, 5 – блок очистки газа от сероводорода. I – сырье, II – свежий водород, III – рециркулирующий водород, IV и IV’–гидрогенизат, V– дистиллятный газ.

Для активации ДФ в проточном режиме создана представленная на рис.18 опытно-промышленная установка с ГДИ, производительностью 1,3 м3/ч. На опытном заводе ВНИИ НП (г. Москва) в процессе модернизации промышленной технологии сероочистки ДФ, эта установка была сблокирована, как показано на рис. 19, с одним из штатных комплексов ГО и в его составе введена в опытную эксплуатацию.

Рис. 20. Изменение содержания серы в сырье в процессе работы установки гидроочистки.

При этом производилась оценка эффективности предварительной УЗ активацией катализатора.

Для исключения влияния условий ГО, аналитическому контролю подвергались два размещенных в одном помещении комплекса: штатный и модернизированный. Первый работал в штатном режиме на прямогонной ДФ с катализатором SynCat 3, второй – в соответствии с модернизированной технологией - на том же сырье, предварительно активированном в ГДИ, и с тем же катализатором, активированном в УЗ поле.

Экспериментальные данные, представленные на рис. 20, свидетельствуют, о том, что работа штатного комплекса менее эффективна: содержание серы после очистки ДФ в течение 30 дневной эксплуатации увеличилось с 340 до 450 ppm. В то же время модернизированный комплекс обеспечивал более глубокую очистку: за истекший период содержание серы в ДФ было ограничено диапазоном 290…350 ppm.

Установлено, что в типичных условиях, характерных для действующих промышленных установок ГО разница в степени очистки становилась заметной после 330 0С. Так, при температуре реактора 340 0С эта разница составляет 0,1%, а при температуре 360 0С – 0,6 % , причем эффективность ГО - 96,4%, эффективность ГО с УЗ активацией – 97,0%.

Результаты хроматографического анализа, приведенные в табл.11, свидетельствуют, что УЗ обработка сырья и катализатора наиболее эффективна для удаления дибензотиофенов – наиболее трудно удаляемый вид ОСС.

В качестве технического решения по модернизации технологии ГО на НПЗ, рекомендовано включение блоков УЗ активации по схеме, представленной на рис.21

Расчет экономического эффекта модернизированной схемы ГО, показал увеличение прибыли на 16,5%.

Таблица 11 - Результаты гидроочистки дизельной фракции

Сераорганические вещества	Результаты гидроочистки, %	Результаты гидроочистки, с предварительной УЗ активацией, %
Дебензотиофен	65,60	100,00
2-Ме-Дебензотиофен	49,40	68,11
3-Ме-Дебензотиофен	68,24	100,00
4-Ме-Дебензотиофен	66,70	100,00
Остальные	45,39	51,52
Общее	55,83	71,04

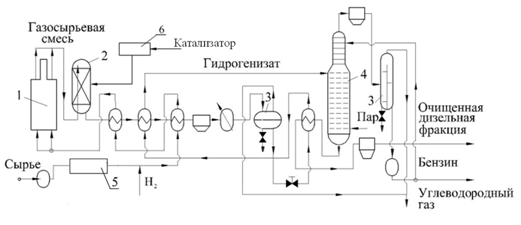

Рис.21. Схема модернизации схемы НПЗ: 1 – печь; 2 – реактор; 3 – сепараторы; 4 – стабилизационная колонна: 5 – ГДИ для обработки сырья; 6 – УЗ установка обработки катализатора.

Рис.22. Зависимость степени очистки нефтезагрязненных вод от времени предварительной УЗ активации реагентов: 1 – Аква-Аурат А30 (10 мг/л по Al2O3), С0=109 мг/л; 2 – гидроксохлорид Б (10 мг/л по Al2O3), С0 = 90 мг/л; 3 – Праестол 2мг/л), С0=74,7 мг/л; 4 – Праестол мг/л), С0=56,8 мг/л; 5 – Праестол мг/л), С0=54,8 мг/л; 6 – Праестол мг/л), С0=69,8 мг/л; 7 – Праестол мг/л), С0=116 мг/л.

В седьмой главе приведены результаты экспериментальных исследований УЗ воздействия, направленных на повышение эффективности реагентной флотации нефтезагрязненных вод, представлена принципиальная аппаратурно-технологическая схема и определены рациональные режимы процесса.

Идея работы заключалась в создании технологии, позволяющей использовать УЗ технику исключительно для активации незначительных объемов химических реагентов в узлах их подготовки, что позволяет при повышении степени очистки резко сократить капитальные и эксплуатационные расходы.

Подвергаемые очистке пробы представляли собой достаточно стойкие модельные эмульсии, полученные при диспергировании смеси нефтепродуктов с водой с исходной концентрацией С0 от 1,4 до 500 мг/л.

Графики на рис. 22, построенные по результатам лабораторных экспериментов показывают, что степень очистки модельных эмульсий при использовании коагулянтов, предварительно обработанных УЗ в течение 2 минут, возрастает не менее чем на 20 % по сравнению со значением этого параметра, полученным без УЗ воздействия.

Наилучший результат по степени очистки (89 %), получен при использовании Аква-Аурат марки А30 после УЗ активации реагента в течение 120 и последующего разделения смеси с использованием напорной флотации в течение 20 мин. Гидроксохлорид алюминия марки Б (10 мг/л по Al2O3) оказался несколько менее эффективным.

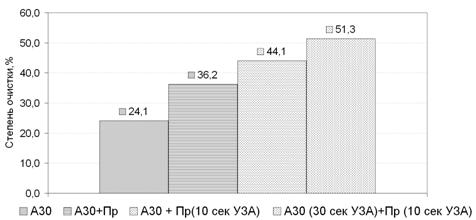

Рис. 23. Повышение эффективности применения Аква-Аурата 30 и Праестола 857 при их предварительной УЗ активации: 1 – Аква-Аурат А30; 2 – Аква-Аурат А30 и Праестол 857; 3 – то же, Праестол подвергался УЗ в течение 10 с; 4 –то же, Аква-Аурат А30 подвергался УЗ в течение 30 с, Праестол– 10 с.

При кратковременной УЗ обработке наиболее эффективны флокулянты марок Праестол 852 и 857. Лучший результат по степени очистки около 80 % был получен при использовании Праестола марки 857 после его УЗ активации в течение 10 с и последующего флотационного разделения смеси (20 мин).

Рис 24. Зависимость числа закристаллизовавшихся частиц в высушенных пробах гидрооксохлорида алюминия от времени УЗ обработки

Как видно на гистограмме на рис. 23 эксперименты показали эффективность совместного использования реагентов – коагулянта Аква-Аурат А30 (10 мг/л) и флокулянта Праестол мг/л) при различном времени УЗ активации.

Размеры хлопьевидных частиц до и после УЗ обработки, полученные с помощью счетчика Коултера, свидетельствуют о том, что УЗ воздействие приводит к уменьшению размеров хлопьев, увеличению их количества, а также препятствует образованию конгломератов. Как показывает график на рис. 24. использование УЗ позволяет получить большее количество центров коагуляции, что приводит при одинаковом расходе реагента к повышению степени очистки загрязненной нефтепродуктами воды.
