Вышка передвижная

г. Набережные Челны, Стройбаза, а/я 45, завод «Промвентиляция»

,

ВЫШКА ПЕРЕДВИЖНАЯ

ВП

ПАСПОРТ

2011 г.

Генеральный директор: _____________________

Начальник цеха: ______________________

МП

Дата изготовления: ________ г.

Заводской номер _____________

Товар сертифицирован 0677793 от 01.01.2001

ТУ

9

СОДЕРЖАНИЕ:

1. Назначение.

2. Техническая характеристика. Комплектность.

3. Монтаж и демонтаж.

4. Порядок сборки.

5. Меры безопасности

6. Транспортировка и хранение.

7. Гарантийные обязательства.

1. НАЗНАЧЕНИЕ.

Вышка предназначена для производства монтажных, ремонтных и отделочных работ, как снаружи, так и внутри строений и размещений материалов непосредственно в зоне работ.

ПСРВ - передвижные сборно-разборные вышки нового поколения. Благодаря удачной конструкции и применению новых материалов, по таким параметрам как легкость, удобство в сборке-разборке, долговечность, они намного опережают известные в России конструкции и ни в чем не уступают зарубежным аналогам. Строительные леса состоят из несущих вертикальных рам размером 1х2 м., которые устанавливаются вдоль стены с шагом 3 м, 2 м или

1.5 м.

Все элементы вышки покрыты полимерно-порошковой краской или отгальванированы, что гарантирует долгий срок их службы.

Для сборки-разборки вышки не требуется высокая квалификация рабочих - все геометрические параметры получаются автоматически, и не требуют дополнительной выверки. Кроме этого, Вам не понадобятся ключи, молотки или другой специальный инструмент: в конструкции практически нет резьбовых соединений и мелких крепежных деталей, которые легко потерять.

Климатическое исполнение вышки – У1 ГОСТ 15150.

Вышка изготовлена с учетом требований ГОСТ .

2

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ. КОМПЛЕКТНОСТЬ.

Нормативная нагрузка	кг	не более 200
Статическая нагрузка на перила	кг	70
Максимальная высота вышки	мм	не более 12200
Размер рабочего настила	мм	2000х650
Колесная база	мм	1940х1170
Шаг ярусов	мм	1200
Высота рабочего настила от пола	мм	не более 11100
Высота секций:
- основная секция	мм	1200
- соединительная	мм	1200
Габаритные размеры
- длина	мм	2000
- высота	мм	12200
- ширина	мм	1200

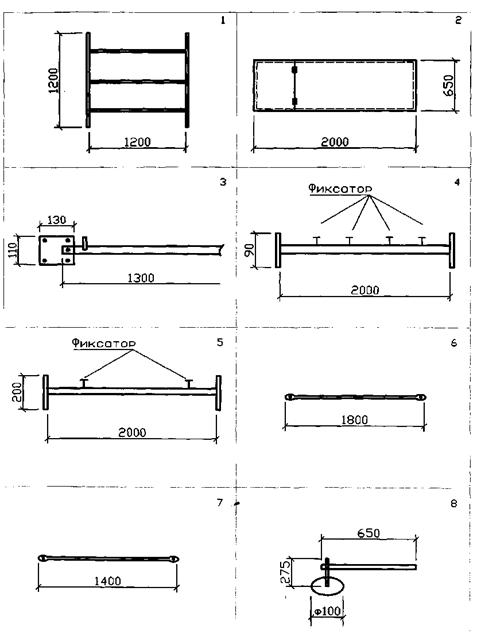

№ п/ч	Наименование детали	Кол-во на высоту:
3,8	5,0	6,2	7,4	8,6	9,8	11,0	12,2
1	Боковина	6	8	10	12	14	16	18	20
2	Настил (площадка)	2	2	2	2	2	2	2	2
3	Деталь основания (ригель)	2	2	2	2	2	2	2	2
4	Поперечина ( с 4-мя фиксаторами)	2	2	2	2	2	2	2	2
5	Поперечина ( с 2-мя фиксаторами)	6	8	10	12	14	16	18	20
6	Распорка 1,8м	2	2	2	2	2	2	2	2
7	Распорка 1,4м	12	16	20	24	28	32	36	40
8	Стойка-упор	4	4	4	4	4	4	4	4
9	Колесо поворотное (с тормозом и без него)	4	4	4	4	4	4	4	4
	Ярус	3	4	5	6	7	8	9	10
	Высота рабочей площадки	2,7	3,9	5,1	6,3	7,5	8,7	9,9	11,1
Вес		130	152	174	196	218	240	262	284

3

8

Кроме требований мер безопасности настоящего документа, необходимо также выполнять требования СНиП Ш-4-80 "Техника безопасности в строительстве"

6. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ.

Транспортировка строительных вышек может производиться транспортом любого вида, в соответствии с действующими для данного вида транспорта правилами перевозки грузов.

Не допускается сбрасывать элементы вышек с транспортных средств при разгрузке.

Хранение должно осуществляться по группе хранения ОЖ 4 в соответствии с ГОСТ .

При длительном хранение элементы строительных вышек-тур должны быть уложены на подкладки, исключающие соприкосновение их с грунтом.

Металлические поверхности, не имеющие лакокрасочных покрытий, при длительном хранении должны подвергаться консервации солидолом С по ГОСТ 4366-75 или другой равноценной смазкой.

При транспортировании и хранении пакеты и ящики с элементами строительных лесов могут быть уложены друг на друга не более чем в три яруса.

Упаковка деталей вышки производится поэлементно.

7. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

На помост устанавливается гарантия 12 месяцев со дня начала эксплуатации вышки, но не позднее 18 месяцев со дня ее изготовления.

Паспорт передается потребителю, при непосредственном получении продукции.

7

3. МОНТАЖ И ДЕМОНТАЖ.

Монтаж и демонтаж строительных вышек должен производиться под руководством ответственного производителя работ, который должен:

-изучить конструкцию строительных лесов;

-составить схему установки строительных лесов для конкретного объекта;

-составить перечень потребных элементов;

- произвести приемку комплекта строительных лесов со склада согласно перечню с отбраковкой поврежденных элементов.

Рабочие, монтирующие строительные каркасы вышек, должны быть ознакомлены с конструкцией и проинструктированы о порядке.

Вышки должны монтироваться на спланированной и утрамбованной площадке, с которой должен быть предусмотрен отвод воды. Площадка должна быть горизонтальной в поперечном и продольном направлениях.

Подъем и спуск элементов строительных вышек должен производиться подъемниками или другими подъемными механизмами.

Монтаж производится по ярусам на всю длину монтируемого участка.

При монтаже нескольких вышек рамы установить по отвесу. Установку рам и закрепление вышек к стене производить одновременно с монтажом.

Укладку настилов и установку стяжек ограждения следует производить одновременно. Демонтаж допускается лишь после уборки

с настилов остатков материалов, инвентаря и инструментов.

До начала демонтажа строительных вышек производитель работ обязан осмотреть их и проинструктировать рабочих о последовательности и приемах разборки, а также о мерах, обеспечивающих безопасность работ.

Демонтаж следует начинать с верхнего яруса в последовательности, обратной последовательности монтажа.

Демонтированные элементы перед перевозкой необходимо рассортировать. Крупногабаритные элементы связать в пакеты, а малогабаритные и стандартные изделия складывать в ящики.

Металлические строительные сборно-разборные вышки-туры допускаются в эксплуатацию только после окончания их монтажа, но

не ранее сдачи их по акту лицу, назначенного для приемки главным инженером строительства с участием работника по технике безопасности.

4

При приемке установленных строительных вышек в эксплуатацию проверяются:

соответствие собранного каркаса монтажным схемам и правильность сборки узлов;

правильность и надежность опоры на основание;

правильность и надежность крепления к стене (при необходимости);

правильность установки молниеприемника и заземления строительных вышек (при работе снаружи здания);

обеспечение отвода воды от лесов.

Особое внимание обратить на вертикальность стоек.

Состояние строительных вышек должно ежедневно перед началом смены проверяться производителем работ или мастером, руководящим работами.

Настилы и лестницы вышек следует систематически очищать от мусора, остатков материалов, снега, наледи, а зимой посыпать песком.

При подаче материалов на строительные вышки стационарным подъемником, каркас его должен крепиться к стене независимо от строительных вышки.

4. ПОРЯДОК СБОРКИ.

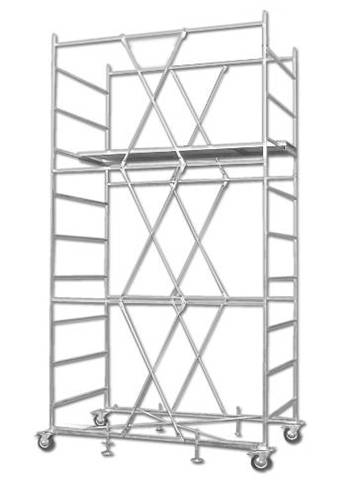

Общий вид вышки показан на титульном листе.

4.1 Подготовить ровную, осушенную поверхность размером 2,5х3,5 метра;

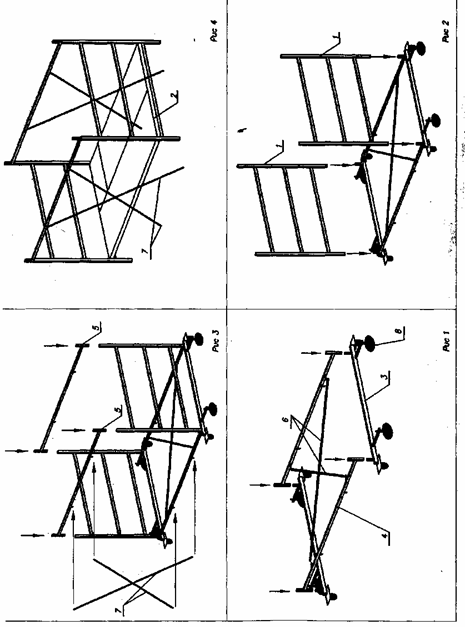

4.2 стойки п8, в сборе с дет. основания п3 соеденить 2-япоперечинами п4 (с 4-мя фиксаторами) и распорками длиной 1,8 м п6 (рис 1);

4.3 во втулки стоек п4 установить две боковины п1 (рис 2);

4.4 на боковины п1 установить две перемычки п5 (с 2-мя фиксаторами) и закрепить их двумя распорками длиной 1,4 метра п7 (рис 3);

4.5 аналогично собрать второй и последующие ярусы вышки;

4.6 на требуемой высоте установить настил рабочей площадки п2 с распорками п7 (рис 4)

Крепление вышки к стене производить крюками, опирающимися на торец, и хомутами крепящимися к конструкции вышки.

5

5.МЕРЫ БЕЗОПАСНОСТИ

Вышка устанавливается на горизонтальных основаниях, уклон после установки не более 3-х градусов во всех направлениях.

При высоте туры свыше 4м рекомендуется крепление к стене.

Подъем людей на вышки и спуск с них должен производиться только по лестницам.

При использовании вышек в количестве более двух штук должны быть вывешены плакаты со схемами перемещения людей, размещения грузов и величин допускаемых нагрузок.

Подача груза на вышку, превышающего по массе величину допустимую проектом, запрещена.

Подача груза при помощи крана не допускается.

Во избежание повреждения стоек, расположенных у проездов, необходима установка защитных устройств.

Линии электропередач, расположенные ближе 5м от конструкции вышки, необходимо снять или заключить в деревянные короба.

Вышка должна быть надежно заземлена и оборудована грозозащитным устройством.

При монтаже и демонтаже строительной вышки-туры, доступ в зону ведения работ людей, не занятых на этих работах запрещен.

К работе на вышке допускаются лица, достигшие 18 лет, прошедшие медицинский осмотр и признанные годным, имеющие стаж верхолазных работ и тарифный разряд не ниже 3-го, обученные безопасным методам и приемам работ, согласно требованиям отраслевых инструкций по охране труда при работе на средствах подмащивания, и ознакомленные с настоящим паспортом.

Запрещается использование вышки, имеющей механические повреждения и деформации элементов конструкции.

Запрещается эксплуатация вышек без предусмотренных конструкцией перемычек (перильного и бортового ограждения площадки).

Установку настила с перемычками ограждения производить ниже верхних штанг на расстоянии не менее 1,1 м.

Запрещается перемещение вышки с людьми и грузом, расположенным на ней.

При перемещении вышки снять колеса с тормозов, иное может привести к поломке тормозов.

6
