Лабораторная работа №11

«Резонанс напряжений»

Бригада №7

Руководитель

_________

«___» _______2008 г.

Студент группы

С-34

_________

«___» _______2008 г.

Цель и краткое содержание работы

Основной задачей работы является исследование резонансных свойств неразветвленной цепи переменного тока, содержащей резистор, катушку индуктивности и конденсатор.

Работы делится на две части. В первой части работы исследуются резонансные свойства последовательного контура при переменной частоте, постоянных L и C и при различных добротностях.

По результатам измерений определяется характеристическое сопротивление ρ, добротность Q, затухание d и полоса пропускания контура.

Во второй части работы исследуются зависимости тока I, напряжения на катушке UK, напряжения на конденсаторе и угла сдвига фаз φ от изменения емкости конденсатора. По результатам измерения строятся графики I(C), UK(C), UC(C) и φ(C)? Определяются индуктивность катушки LX и ее активное сопротивление Rx.

Задание на работу

Индуктивность LK, мГ

Емкость С, мкФ

Активное сопротивление Rx, Ом

25

0,25

50

Часть I Исследование резонанса напряжений при изменении частоты источника питания

1.  Снять и построить частотные характеристики I(f), UK(f), UC(f) и φ(f). Частоту изменять в пределах 0,5f0 до 2 f0

2.  Зафиксировать точку резонанса напряжений (максимум тока при φ=0), а также точки, близкие к резонансу и, особенно, точки при максимуме напряжений UK, UC. Получить четыре режима до резонанса, режим в цепи при резонансе и четыре режима после резонанса, учитывая знак угла сдвига фаз.

НЕ нашли? Не то? Что вы ищете?

3.  Проделать аналогичные измерения при добавочном сопротивлении Rдоб = 100 Ом.

4.  Построить на отдельном графике зависимость Z(f).

5.  Рассчитать добротность Q по опытным данным для случаев:

а) Rдоб = 0 Ом;

б) Rдоб = 100 Ом.

Часть II Исследование резонанса напряжений при изменении емкости контура

1. Установить емкость C=0,5 мкФ, А напряжение Uвх= 4 ÷ 6 В.

Подобрать частоту, при которой наблюдается резонанс напряжений, т. е. f=f0’;

2. Изменяя емкость от 0,05 до 5 мкФ, снять резонансные кривые I(C), при постоянной частоте f=f0’ и неизменном входном напряжении

3. По известным значениям входного напряжения U тока I при резонансной частоте f0’ определить индуктивность LX, активное сопротивление Rx катушки и добротность контура Q.

4. Результаты измерений и вычислений записать в таблицу.

Подготовка к работе

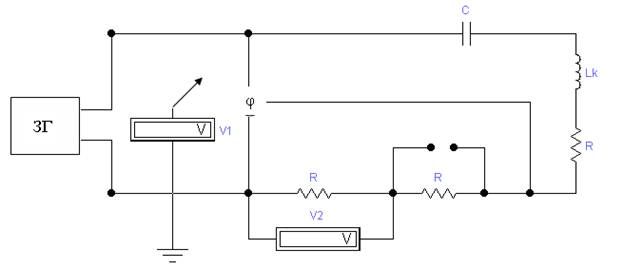

Рис. 1



1



Rk



3



2



Rдоб



Rизм



Рисунок 1

1. Рассчитать резонансную частоту f0, и добротность последовательного контура Rk, Lk, С для параметров, заданных в таблице вариантов.

Резонансная частота (Рис. 1): f0 = = 2014 Гц

Рис. 2


Добротность контура:Q = = 5,27

RX



Rизм



Рисунок 2

2. Записать выражения для расчета параметров Rx, LХ, С, Q последовательного контура (рис. 2) по известному значению резонансной частоты f0, напряжению на Rизм и на конденсаторе в режиме резонанса, при закороченном Rдоб.

a) Q =

Емкостное сопротивление: XС =

Q =

б) I =

в) C =

г) LX =

3. Определить добротность контура, если дополнительно включить Rдоб = 100 Ом

Q = = 1,98

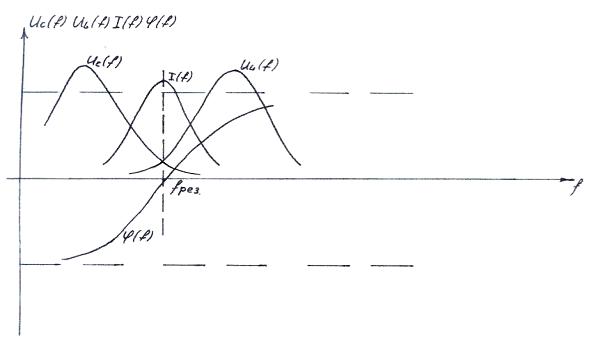

4. Начертить качественно на одно графике резонансные кривые I(f), Uc(f), Uk(f), φ(f).

a) I(f) =

б) UC(f) = I(f)*XC =

в) UL(f) =

г) tg φ = =

φ(f) = arctg

5.Показать и пояснить, почему максимумы кривых Uc(f), Uk(f) не совпадают с максимумом кривой I(f).

Рисунок 3

Максимумы кривых Uc(f) и Uk(f) не совпадают с максимумом кривой I(f), т. к. максимум тока достигается при резонансной частоте, когда макс. Напряжений достигаются при частотах меньших и больших резонансной, соответственно.

Рабочее задание

Исследование резонанса напряжений при изменение частоты источника питания

Частота f, кГц

Rдоб = 0 Ом

Rдоб = 100 Ом

Uвх,

В

Uс,

В

Uк,

В

Uизм,

В

φ

град

Zвх,

Ом

Uвх,

В

Uс,

В

Uк,

В

Uизм,

В

φ

град

Zвх,

Ом

f0 / 2 = 1050

4

5, 430

1,632

0,093

237,6

441,7621

4

5,11

1,59

0,07

251,5

452,939

f0 / 1.8 = 1150

4

5, 750

2,145

0,11

244,1

362,7842

4

5,49

2,1

0,087

254,8

376,3142

f0 / 1.5 = 1400

4

8,214

4,624

0,195

248,1

235,1591

4

6,37

3,44

0,132

258,6

255,5382

f0 / 1.2 = 1750

4

13,11

12,7

0,193

274

89,21724

4

7,57

6,36

0,209

298,9

134,0139

f0 = 2100

4

14,22

16,28

0,495

358.6

26,39396

4

6,42

7,87

0,215

337,6

103,4246

f0 / 1.2 = 2500

4

5,464

9,332

0,216

27,6

142,885

4

4,07

10,37

0,152

2,41

174,4022

f0 / 1.5 = 3100

4

2,166

6,005

0,096

37,7

292,346

4

2,26

5,78

0,097

20,0

308,976

f0 / 1.8 = 3800

4

1,456

5,368

0,071

40,3

424,9566

4

1,36

5,10

0,063

27,1

436,564

f0 x 2 = 4200

4

1,094

5,137

0,058

41,6

507,747

4

1

4,77

0,052

31,1

517,5007


Диаграммы I(f), Uc(f), Uk(f), φ(f) Rдоб=0

Uc, Uk



f



I




f



φ




f



Диаграммы I(f), Uc(f), Uk(f), φ(f) Rдоб=100

Uc, Uk



f



f



I



f



φ




Рассчитаем и построим на отдельном графике зависимость Z(f) Z=(Uвх/I)

При Rдоб=0

При Rдоб=100

Расчет добротностей по опытным данным

При резонансе Uc=Uk=U*Q; Q=Uk/U

a) Rдоб = 0

Q = 3,56

б) Rдоб = 100

Q = 1,61
