Метод проекций, виды проецирования

1)  Метод проекций, виды проецирования.
Прямая при прямоугольном проецировании проецируется в точку при условии...	параллельности этой прямой плоскости проекций перпендикулярности этой прямой плоскости проекций если эта прямая проходит через центр проецирования если эта прямая находится под углом 45° к плоскости проекций
В параллельных проекциях отрезок прямой линии проецируется без искажения...	если он перпендикулярен плоскости проекций если он параллелен плоскости проекций в любом случае если находится под углом 45° к плоскости проекций
Плоскость, на которой строят чертеж, называется...	касательной плоскостью плоскостью проекций плоскостью уровня проецирующей плоскостью
Проецирование называют центральным, если проецирующие лучи…	параллельны параллельны между собой и проходят под острым углом к плоскости проекций проходят через одну точку перпендикулярны плоскости проекций
Центральное проецирование показано на чертеже…
2 ) Прямоугольный чертеж точки на две и три плоскости проекций.
Горизонтальной плоскости проекций принадлежит точка...	В А С М
Координаты X и Z определяют ___ проекцию точки.	горизонтальную профильную фронтальную дополнительную
Фронтальная плоскость проекций содержит точку…	G А В С D E
Наиболее удалена от горизонтальной плоскости проекций точка…	С D E G А В
Наиболее удалена от фронтальной плоскости проекций точка…	С E G D А В
3 ) Чертеж прямой линии, чертеж плоскости.
Отрезок АВ, имеющий натуральную длину на комплексном чертеже, изображен на рисунке…
Плоскость, заданная двумя пересекающимися прямыми, изображена на рисунке…
Плоскость, изображенная на чертеже, является…	фронтально-проецирующей плоскостью горизонтальной плоскостью уровня горизонтально-проецирующей плоскостью фронтальной плоскостью уровня
Горизонтальная линия уровня n изображена на рисунке…
Горизонталь представлена на чертеже…
4 ) Чертеж многогранника. Чертеж поверхности вращения.
Видимость ребер призмы верно изображена на рисунке...
Боковые грани 1 и 2 многогранника, изображенного на рисунке, являются...	фронтальными плоскостями уровня плоскостями общего положения горизонтальными плоскостями уровня горизонтально проецирующими плоскостями
Боковые грани заданной треугольной призмы занимают положение …	общее относительно плоскости проекций перпендикулярное горизонтальной плоскости проекций перпендикулярное фронтальной плоскости проекций параллельно профильной плоскости проекций
Плоскость треугольника АВС заданной пирамиды SABC является …	фронтально проецирующей фронтальной уровня плоскостью общего положения горизонтальной уровня
На чертеже задана геометрическая фигура…	коническая поверхность плоскость сфера пирамида призма
5 ) Параллельность на чертеже.
Укажите рисунок, на котором прямая m параллельна плоскости, заданной треугольником АВС.
Не параллельные плоскости показаны на рисунке...
Позиционными называются задачи на определение ___ различных геометрических объектов	развертки поверхности взаимного расположения натуральной величины углов натуральной величины плоских фигур
Две взаимно параллельные плоскости изображены на рисунке…
Две плоскости параллельны, если…	одна прямая параллельна плоскости проекций, а другая ей не перпендикулярна две пересекающиеся прямые одной плоскости параллельны двум пересекающимся прямым другой плоскости прямая одной плоскости параллельна прямой другой плоскости две прямые одной плоскости перпендикулярны двум прямым другой плоскости
6 ) Принадлежность точки и линии плоскости и поверхности.
Поверхности шара принадлежит точка...	А В С Е
Видимыми являются точки...	Е и С А и С А и В С и В
Плоскости основания цилиндра принадлежит точка…	A D C B
Точка М, принадлежащая плоскости треугольника (ABC), изображена на рисунке…
Точка М не принадлежит заданной поверхности на чертеже…
7 ) Пересечение прямой с плоскостью и пересечение двух плоскостей.
Для определения точки пересечения прямой и плоскости общего положения необходимо...	использовать две вспомогательные секущие плоскости определить ее как точку пересечения проекций заданной прямой с проекцией одной из линий, задающих плоскость использовать одну вспомогательную секущую плоскость использовать способ сфер
Укажите рисунок, на котором правильно определена точка К – пересечения прямой m  с плоскостью треугольника АВС.
Правильно определена точка пересечения прямой с плоскостью на рисунке...
Вспомогательной плоскостью, которую можно применить для нахождения точки пересечения прямой d и плоскости треугольника ABC, изображенных на рисунке, является...	профильно проецирующая плоскость плоскость общего положения плоскость уровня фронтально проецирующая плоскость
Точка пересечения прямой с плоскостью найдена на чертеже …
8 ) Пересечение поверхностей.
Правильное решение задачи по определению линии пересечения поверхностей цилиндра и конуса показано на рисунке...
Для определения линии пересечения поверхностей в данном случае следует использовать...	способ секущих плоскостей любой способ способ эксцентрических сфер способ концентрических сфер
Линию пересечения двух поверхностей строят по точкам, для нахождения которых используется способ …	вспомогательных секущих поверхностей замены плоскостей проекций вращения вокруг прямой уровня вращения вокруг проецирующей прямой
Пересекающиеся соосные поверхности представлены на чертеже…
Линия пересечения цилиндрических поверхностей найдена на чертеже…
9 ) Способ прямоугольного треугольника.
Натуральная величина отрезка прямой АВ правильно определена на рисунке...

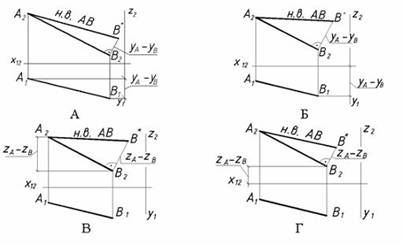

Натуральная величина угла наклона АВ к П2 – b правильно определена на рисунке...
Натуральная величина отрезка прямой АВ указана на рисунке цифрой...	1 3 2
Угол наклона отрезка АВ (равный углу В2А2В*) к плоскости проекций П2 правильно найден на рисунке...	Б A Г В
Натуральная величина отрезка прямой общего положения равна гипотенузе прямоугольного треугольника, один катет которого равен проекции этого отрезка, а другой – _____ расстояний концов отрезка, взятой с другой его проекции.	частному от деления произведению разности сумме
10 ) Перпендикулярность на чертеже.
Чертеж перпендикулярных прямых изображен на рисунке...
Плоскость, проходящая через точку k и перпендикулярная плоскости треугольника АВС, должна обязательно содержать прямую...	m n l a
На П2 прямой угол проецируется в прямой, если одна сторона угла является ___ , а другая - прямой общего положения.	проецирующей прямой прямой общего положения профильной прямой уровня фронталью
На П3 прямой угол проецируется в прямой, если одна сторона угла является ___, а другая – прямой общего положения.	профильной прямой уровня фронталью проецирующей прямой горизонталью
Прямой угол проецируется в натуральную величину, если…	стороны угла перпендикулярны плоскости проекций одна сторона параллельна, а вторая перпендикулярна плоскости проекций одна сторона параллельна плоскости проекций, а вторая ей не перпендикулярна стороны угла не параллельны плоскости проекции
11 ) Способы преобразования чертежа.
На данном чертеже натуральная величина отрезка прямой определена способом...	плоскопараллельного перемещения замены плоскостей проекций вращения вокруг проецирующей прямой вращением вокруг линии уровня
В качестве осей вращения при использовании способов преобразования чертежа используют прямые...	расположенные под углом 45° к плоскостям проекций параллельные и перпендикулярные плоскостям проекций являющиеся линиями наибольшего наклона плоскости расположенные произвольно
Способ вращения вокруг проецирующей прямой заключается во вращении точек геометрического объекта в пространстве вокруг прямой, ___ одной из плоскостей проекций.	наклоненной под углом 60о к параллельной перпендикулярной наклоненной под углом 45о к

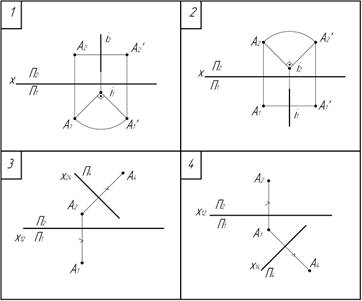

Способ замены фронтальной плоскости проекций изображен на чертеже…	2 4 3 1
Способ замены горизонтальной плоскости проекций изображен на чертеже…	1 4 2 3
12 ) Применение способов преобразования чертежа к решению задач.
Требуется провести из точки М перпендикуляр к плоскости треугольника АВС. Для этого необходимо...	провести из проекций точки М перпендикуляры к проекциям стороны АВ ввести дополнительную плоскость проекций, перпендикулярную линии уровня плоскости АВС, и из точки М провести перпендикуляр к вырожденной проекции плоскости треугольника АВС провести из проекций точки М перпендикуляры к проекциям стороны ВС провести из проекций точки М перпендикуляры к проекциям стороны АС
Требуется треугольник АВС привести в проецирующее положение. Для этого ось Х дополнительной плоскости проекций следует провести...	^С2В2 ^А1Е1 ^А2Е2 ^А2С2
На рисунке показано решение задачи нахождения натуральной величины треугольника АВС способом...	плоскопараллельного перемещения замены плоскостей проекций вращения вокруг прямой уровня вращения вокруг проецирующей прямой
На рисунке показано преобразование проецирующей плоскости в плоскость уровня, выполненное способом...	замены плоскостей проекций плоскопараллельного перемещения вращения вокруг прямой уровня вращения вокруг проецирующей прямой
Натуральная величина отрезка АВ прямой определена способом замены плоскости проекций на чертеже…	2 1 3 4
13 ) Образование и задание кривых линий и поверхностей.
Эллипс получится при пересечении конуса плоскостью...	Т Г Р
Плоскими являются кривые линии, изображенные на рисунках... и... . 1 2 3 4	2 и 4 2 и 3 3 и 4 1 и 2
Кривая линия определяется чертежом при использовании ___ способа ее задания.	аналитического графического линейного табличного
Задать цилиндрическую поверхность вращения можно…	вращением окружности a  вокруг оси вращения i,  проходящей через центр окружности a. вращением эллипса  c  вокруг одной из его осей вращением окружности b  вокруг оси вращения i,  не проходящей через центр. окружности b. вращением прямой k  вокруг параллельной ей прямой i вращением прямой a вокруг прямой i,  a  пересекает i  в точке S
Задать сферу можно…	вращением эллипса  c  вокруг одной из его осей вращением окружности a  вокруг оси вращения i,  проходящей через центр окружности a. вращением прямой k  вокруг параллельной ей прямой i вращением прямой a вокруг прямой i,  a  пересекает i  в точке S вращением окружности b  вокруг оси вращения i,  не проходящей через центр. окружности b.
14 ) Классификация плоских и пространственных кривых.
Если ось цилиндра, на котором расположена винтовая линия, параллельна плоскости проекций, то винтовая линия на эту плоскость проекций проецируется в... .	окружность эллипс синусоиду параболу
Кривая, точки которой не принадлежат одной плоскости, является...	окружностью плоской пространственной эллипсом
Частный случай эллипса, оси которого равны, …	синусоида гипербола парабола спираль Архимеда окружность
Плоская кривая показана на чертеже…
Кривые линии называются пространственными, если…	они описываются уравнениями второго порядка их можно без искажения разместить на плоскости они описываются уравнениями первого порядка их нельзя без искажения разместить на плоскости
15 ) Поверхности.
Изображенную на чертеже поверхность называют... .	циклической сферической конической цилиндрической
Прямая b является образующей конической поверхности на рисунке... .
Проецирующая поверхность показана на чертеже …
К линейчатым поверхностям принадлежит …	эллипсоид вращения конус вращения сфера тор
К линейчатым поверхностям принадлежит …	эллипсоид вращения коническая поверхность сфера тор
16 ) Развертки поверхностей.
Фигура развертки боковой поверхности цилиндра, изображенного на рисунке, представляет из себя... .	плоскость, ограниченную прямоугольником круг круговой сектор (сегмент) плоскость, ограниченную эллипсом
Неразвертываемые поверхности изображены на рисунках... . 1 2 3 4 5	1 и 5 2 и 5 1 и 2 1 и 3
Если поверхность без разрывов и складок совместить каждой точкой с некоторой плоскостью, то полученная таким образом на этой плоскости фигура является ___ этой поверхности.	аксонометрией разверткой фронтальной проекцией горизонтальной проекцией
Способом построения развертки поверхностей является способ...	конкурирующих точек триангуляции вспомогательных сфер вспомогательных плоскостей частного положения
Способом построения развертки поверхностей является способ...	замены плоскостей проекций вспомогательных сфер конкурирующих точек нормального сечения
17 ) Основные понятия аксонометрии.
Диметрической называют аксонометрическую проекцию, у которой показатели искажения ___ осям.	одинаковые по всем переменные по всем разные по всем одинаковые по двум
Триметрической называют аксонометрическую проекцию, у которой показатели искажения ___ осям.	разные по всем одинаковые по всем переменные по всем одинаковые по двум
Плоскость аксонометрических проекций называется ___ плоскостью.	картинной горизонтальной фронтальной профильной
Косоугольной называют аксонометрию, если проецирующие лучи…	перпендикулярны картинной плоскости перпендикулярны плоскости П1 не перпендикулярны картинной плоскости перпендикулярны плоскости П2 перпендикулярны плоскости П3
Картиной (картинной плоскостью) является…	плоскость проекций П2 плоскость, на которую проецируется предмет с прикрепленными к нему осями координат плоскость проекций П1 плоскость проекций П2
18 ) Стандартные аксонометрические проекции.
Аксонометрическая проекция, у которой коэффициенты искажения по всем трем осям равны, а углы между аксонометрическими осями составляют 120°, называют ___ проекцией.	прямоугольной изометрической горизонтальной изометрической фронтальной изометрической фронтальной косоугольной диметрической
Оси стандартной прямоугольной диметрии изображены на рисунке...
Положение осей в прямоугольной диметрической проекции изображено на рисунке...	Г Б В А
Положение осей в косоугольной горизонтальной изометрии изображено на рисунке...	Б Г А В
Стандартный вид аксонометрии, если приведенные показатели по осям Оx и Oz равны 1, по оси Оу равен 0,5, а направление проецирования перпендикулярно картинной плоскости, называется...	прямоугольной триметрией косоугольной изометрией косоугольной диметрией прямоугольной диметрией
19 ) Изображение окружности в аксонометрии.
Косоугольная фронтальная диметрия окружности верно изображена на рисунке...
Эллипсы, изображающие окружности, лежащие в плоскостях, параллельных плоскостям проекций, в прямоугольной изометрии показаны правильно на рисунке...	Г Б А В
Эллипс 1, изображенный в прямоугольной изометрии и показанный на рисунке, имеет размер большой оси, равный ___ , (где d – величина диаметра окружности в пространстве).	0,75 d 0,71 d 0,5 d 1,22 d
Эллипс 2, изображенный в прямоугольной диметрии и показанный на рисунке имеет размер малой оси равный _____ (где d – величина диаметра окружности в пространстве).	0,35 d 1,22 d 0,71 d 1,06 d
Размер малой оси эллипса – изометрической проекции окружности – равен ___ диаметра этой окружности.	1,05 1,22 0,71 0,53 0,81
20 ) Аксонометрия геометрических объектов.
Пирамида с основанием в виде квадрата, лежащего в плоскости хОz, построенная в косоугольной фронтальной изометрии, изображена  на рисунке...	Б Г В А
Пирамида с основанием в виде квадрата, лежащего в плоскости хОу, построенная в прямоугольной изометрии, изображена  на рисунке...	Г В А Б
Пирамида с основанием в виде квадрата, лежащего в плоскости хОу, построенная в прямоугольной изометрии, изображена  на рисунке...	Б А В Г
Круговой конус с основанием, лежащим в плоскости хОу, построенный в прямоугольной изометрии, изображен на рисунке...	Б В Г А
Штриховку в сечении детали плоскостью xOy можно выполнять…	перпендикулярно оси Oz параллельно оси Ox перпендикулярно оси Oy параллельно оси Oy перпендикулярно оси Ox
21 ) Виды изделий и конструкторских документов.
Графическим конструкторским документом является...	спецификация пояснительная записка ведомость сборочный чертеж
Предмет или группа предметов производства, подлежащих ___ на производстве, называется изделием.	изготовлению контролю сборке обработке
Конструкторский документ, содержащий описание устройства и принципы действия разрабатываемого изделия, а также обоснование принятых при  его разработке технических и технико-экономических решений, называется...	техническими условиями схемой пояснительной запиской спецификацией
Пояснительная записка – это текстовый конструкторский документ, …	содержащий перечень стандартных изделий, применимых в разрабатываемом изделии содержащий описание устройства и принципа действия разрабатываемого изделия содержащий перечень покупных изделий, применимых в разрабатываемом изделии. определяющий состав сборочной единицы, комплекса или комплекта содержащий перечень оригинальных изделий, водящих в состав сборочной, единицы
Изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций, называется …	деталью комплектом комплексом сборочной единицей
22 ) Форматы. Масштабы.
Формат с размерами  по ГОСТ 2.301-68 обозначают…	А0 А5 А2 А4 А3
Форматом называют…	стандартный размер листа бумаги, на котором выполняются чертежи лист ватмана чертеж любой лист бумаги, с каким-либо изображением лист бумаги с соотношением сторон 3:4
Стандартным масштабом увеличения чертежа является...	1:1 3:1 2:1 6: 1
Внутренняя рамка чертежа выполняется  линией толщиной...	1,5 s s/2 s/4 s
На чертеже, выполненном в масштабе 1:2, размер отрезка длиной 10мм вычерчивается длиной…	5 15 10 20
23 ) Линии. Шрифты чертежные. Графическое обозначение материалов в разрезах и сечениях.
Для нанесения на чертежах осевых и центровых линий применяют ___ линию.	волнистую штрихпунктирную сплошную тонкую разомкнутую сплошную основную
Наклон букв для наклонного шрифта должен быть …	70° 75° 90° 65° 60°
Если размер стандартного шрифта 10, то высота строчных букв равна …	4 мм 7 мм 10 мм 5 мм 3 мм
Центровые линии окружности изображаются ___ линией.	тонкой штрихпунктирной с двумя точками штриховой штрихпунктирной сплошной толстой основной

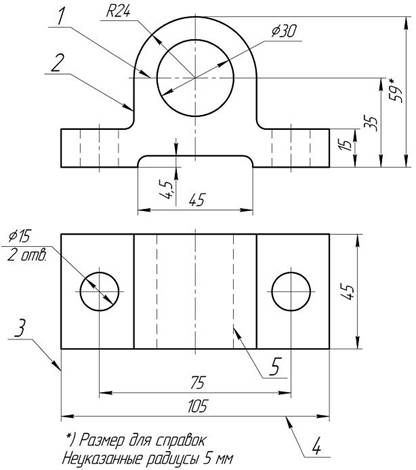

Штрихпунктирная тонкая линия обозначена цифрой …	3 5 1 2 4
24 ) Нанесение размеров.
Размеры, относящиеся к одному конструктивному элементу детали (отверстию, выступу, канавке и т. д.), на чертеже проставляют следующим образом: …	в одном месте; группируются размеры на том изображении, на котором этот элемент наиболее ясно показан группируют размеры на каком-либо изображении, а можно и не группировать размер проставляются на тех изображениях, где это удобнее группируют размеры на одном из изображений этого элемента (безразлично на каком)
Линейные размеры правильно нанесены на рис…
Размеры правильно нанесены на рис…
При нанесении размера прямолинейного отрезка размерную линию проводят …	параллельно этому отрезку перпендикулярно этому отрезку наклонно по отношению к этому отрезку под углом 45° к этому отрезку
Размер детали правильно нанесен на рис…
25 ) Виды.
Вид сверху – это проекция на...	горизонтальную плоскость проекции картинную плоскость профильную плоскость проекции фронтальную плоскость проекции предметную плоскость
По заданному наглядному изображению детали укажите вид спереди.	рис. 4 рис. 1 рис. 2 рис. 3
Основные виды, не находящиеся в проекционной связи, на чертеже обозначаются...	А(5:1) А А – А Вид А
Вид на профильную плоскость проекций называется видом…	сзади спереди слева сверху снизу
Вид слева располагают…	слева от главного вида над главным видом под главным видом справа от главного вида
26 ) Дополнительный вид, местный вид, выносной элемент.
Правильное обозначение дополнительного вида показано на рисунке...
Изображение А, показанное на рисунке, называется...	видом сверху местным видом дополнительным видом видом слева
Изображение А, показанное на рисунке, называется...	видом сверху местным видом дополнительным видом видом слева
Изображение А, показанное на рисунке, называется...	разрезом видом спереди сечением выносным элементом
Изображение «А» является …	видом снизу дополнительным видом видом сверху местным видом выносным элементом
27 ) Разрезы.
Разрез называется ступенчатым, если он образован...	несколькими секущими плоскостями, которые параллельны между собой секущей плоскостью, параллельной плоскости проекции секущей плоскостью, расположенной под углом к плоскости проекции секущей плоскостью, не совпадающей с плоскостью симметрии детали несколькими секущими плоскостями, которые пересекаются между собой
Разрез, служащий для выяснения устройства предмета в отдельном ограниченном месте, называется ___ разрезом.	ступенчатым простым вертикальным местным
На рисунке изображен...	наложенное сечение местный разрез местный вид выносной элемент сечение
В разрезе показывается то, что расположено…	за секущей плоскостью в секущей плоскости и находится перед ней в секущей плоскости и находится за ней в секущей плоскости
Местный разрез выделяется на виде…	сплошной тонкой линией сплошной волнистой линией сплошной основной линией штриховой линией
28 ) Сечения.
Изображение, обозначенное  на чертеже А-А, называется...	сложным разрезом вынесенным сечением наложенным сечением фронтальным разрезом выносным элементом
Правильно выполненное сечение А-А показано на рисунке …
Контур вынесенного сечения выполняется ___ линиями	сплошными тонкими штрихпунктирными штриховыми сплошными толстыми основными
Сечением называют изображение предмета,  …	мысленно рассечённого одной или несколькими плоскостями; в сечении показывают то, что находится в секущей плоскости мысленно рассечённого плоскостью в отдельно ограниченном месте мысленно рассечённого одной или несколькими плоскостями; в сечении  показывают то, что находится как в секущей плоскости, так и за ней рассечённого одной или несколькими плоскостями; в сечении показывают то, что находится вне контура изображенной детали
В сечении показывают то, что расположено…	перед секущей плоскостью непосредственно в секущей плоскости как в секущей плоскости, так и за ней как в секущей плоскости, так и перед ней
29 ) Основные параметры резьбы. Классификация резьб.
К нестандартным относится ___ резьба.	прямоугольная метрической дюймовая трапецеидальной
Трубная коническая резьба имеет профиль...	трапеции с углами наклона ее сторон к прямой, перпендикулярной оси детали, 30 и 300 прямоугольника равнобедренной трапеции с углом между боковыми сторонами 300 квадрата равностороннего треугольника со срезанными вершинами равнобедренного треугольника с углом при вершине 550 и закругленными вершинами и впадинами
Для крепежных изделий в основном используется ___ резьба.	коническая дюймовая трубная цилиндрическая трубная коническая прямоугольная метрическая цилиндрическая упорная метрическая коническая трапецеидальная
Расстояние между соседними одноименными боковыми сторонами профиля резьбы в направлении, параллельном оси резьбы, называется  ___ резьбы.	профилем шагом наружным диаметром ходом
Изображение нестандартного профиля резьбы приведено на рисунке …
30 ) Условное изображение и обозначение резьбы по ГОСТ 2.311-68
Правильно обозначена трубная цилиндрическая резьба на рисунке…	В А Г Б
Трубная коническая внутренняя резьба в 1 дюйм правая обозначается...	G1-B RC 1 G1LH-B R 1
Правая метрическая внутренняя резьба, номинальным диаметром 10 мм, с крупным шагом, обозначается...	М10x1 М10 М12 М10x0,75
Правильное изображение разреза А-А приведено на рисунке …
Правильное обозначение левой метрической резьбы с мелким шагом: …	М20х1.5 М20 М20х1.5 LH М20 LH
31 ) Обозначение и изображение резьбового соединения на чертеже.
На рисунке изображено ___ соединение.	трубное винтовое шпилечное болтовое
На рисунке дано условное изображение соединения…	болтом, диаметр которого менее 2 мм шпилькой гвоздем винтом шурупом
На чертеже изображено соединение…	шпонкой шпилечное резьбовое штифтом шпонкой
Изображение стержня с резьбой, завинченного в сквозное резьбовое отверстие, правильно показано  на рисунке…
Условное изображение шпилечного соединение представлено на чертеже …	3 4 2 1
32 ) Изображение и обозначение стандартных резьбовых деталей.
В обозначении Болт  цифра 2 означает, что …	на болте нарезана левая резьба болт имеет исполнение 2 болтов в сборочной единице должно быть 2 шаг резьбы на болте 2 мм резьба, нарезанная на болте, имеет 2 захода
Шайба второго исполнения, предназначенная для совместного использования с болтом М20, имеет обозначение…	шайба 2.20 шайба 2.М20 шайба 21 шайба 2.Ш20 шайба 20
Цифра 2 в обозначении болта 2 Болт М12х60 ГОСТ 7798 – 70 означает...	исполнение класс точности величину фаски прочность
На рисунке изображен винт …	с полупотайной головкой с потайной головкой с цилиндрической головкой с полукруглой головкой
Правильное обозначение болта исполнения 2 с наружным диаметром 6 мм, крупным шагом, длиной 25мм по ГОСТ 7798-70: …	Болт 2М6х0,75х25 ГОСТ 7798-70 Болт 2М6х25 ГОСТ 7798-70 Болт М6х25 ГОСТ 7798-70 Болт М6х0.75х25 ГОСТ 7798-70
33 ) Разъемные соединения (кроме резьбовых).
На чертеже изображено соединение…	резьбовое шпонкой шлицевое шпилечное штифтом
На чертеже изображен (а) ...	шпонка призматическая штифт шпилька шпонка сегментная
На рисунке изображено ___ соединение	штифтовое шпоночное шлицевое шпилечное
На чертеже изображено ___ соединение деталей.	сварное неразъемное разъемное резьбовое
Соединение призматической шпонкой изображено на чертеже …	1 3 2 5 4
34 ) Неразъемные соединения.
Паяный шов изображают на видах и разрезах…	сплошной тонкой линией разомкнутой линией линией в 2 раза толще сплошной основной толстой штриховой линией сплошной толстой основной линией
Шов паяного или клееного соединения на чертеже показывают линией, толщина которой ___ , где S – толщина сплошной толстой основной линии.	1,5S S/2 2S 3S S/3
Сварное тавровое соединение изображено на рисунке …
Соединение пайкой изображено на рисунке …
Вспомогательный знак сварного шва по незамкнутому контуру изображен на рисунке…
35 ) Основные требования к оформлению рабочих чертежей деталей.
Верным является следующее утверждение: рабочий чертеж следует чертить...	всегда с увеличением в стандартном масштабе в произвольном масштабе всегда с уменьшением только в натуральную величину
Количество изображений на рабочем чертеже детали должно быть...	максимальным не более 3-х не менее 3-х минимально необходимым
Последним этапом выполнения рабочего чертежа детали является...	компоновка изображений на листе заполнение основной надписи чтение сборочного чертежа выбор формата листа
Малые конусности и уклоны на рабочем чертеже детали допускается изображать...	с увеличением с уменьшением в масштабе 1:1 в масштабе 1:5
К элементам детали относятся…	крышка, прокладка, уплотнитель гайка, шайба, штифт кран, вентиль, задвижка фаска, проточка, паз, отверстие, скругление
36 ) Эскизы деталей.
При выполнении эскиза масштаб в основной надписи... .	указывают лишь в случаях, если он не стандартный указывают лишь в случаях, если он стандартный указывают по усмотрению не указывают указывают обязательно
Масштаб эскиза детали... .	указывают в основной надписи и на поле чертежа указывают в основной надписи не указывают указывают на поле чертежа указывают в скобках
Изображение проточек на эскизе детали выполняется...	без указания линейных размеров элемента без указания угловых размеров элемента согласно правилам ЕСКД без указания шероховатости поверхностей элемента
Форма накидной гайки выявляется ___ изображением (изображениями).	одним тремя двумя четырьмя
37 ) Сборочные чертежи. Понятие чертежа общего вида.
На сборочных чертежах допускается не изображать...	проточки разъемные соединения резьбы резьбовые изделия
На сборочный чертеж наносят...	все размеры входящих в сборочную единицу деталей шероховатость поверхностей габаритные размеры посадки несопряженных деталей
Чертеж общего вида отображает …	взаимосвязь деталей, составляющих изделие взаимосвязь, способы соединения и форму деталей изделия только способы соединения деталей изделия только конструкцию изделия
На сборочном чертеже фаски, скругления, проточки, выступы допускается …	показывать штриховыми линиями изображать полностью изображать тонкими линиями не изображать
Номера позиций проставляются …	на сборочных чертежах в основной надписи на чертежах деталей на эскизах деталей
38 ) Спецификация. Чтение и деталирование сборочных чертежей.
Составные части сборочной единицы нумеруются на чертеже в соответствии с номерами позиций, указанными в …	эскизе перечне элементов сборочном чертеже спецификации чертеже детали
К текстовым конструкторским документам относится...	чертеж общего вида сборочный чертеж габаритный чертеж спецификация
Спецификацией называется …	текстовый документ, в котором описаны устройство и принцип действия разрабатываемого изделия документ, содержащий перечень покупных изделий, примененных в разрабатываемом изделии документ, содержащий перечень стандартных изделий, примененных в разрабатываемом изделии документ, содержащий перечень оригинальных изделий, входящих в состав сборочной единицы текстовый документ, определяющий состав сборочной единицы
Основная надпись первого листа спецификации представлена на рисунке …
Основной конструкторский текстовый документ, определяющий состав сборочной единицы – это …	спецификация пояснительная записка технические условия ведомость спецификаций
39 ) Основные понятия компьютерной графики.
Компьютерная графика является подсистемой …	социальной системы политической системы системы автоматизированного проектирования биологической системы
Программа компьютерной графики в зависимости от способа формирования видеоизображения может быть...	оптической пневматической растровой гидравлической
Программа AutoCAD позволяет...	редактировать растровые изображения рассчитывать физические свойства объектов вычерчивать примитивы и преобразовывать их изображения сканировать различные изображения
Программа КОМПАС предназначена для...	автоматизации процесса проектирования выполнения фотографий изучения физических свойств объектов редактирования растровых изображений
40 ) Технические средства компьютерной графики.
Устройство, предназначенное для вывода графической информации на твердый носитель (бумагу) методом соударения печатающей головки с красящей лентой, носит название …	термопринтер струйный принтер матричный принтер лазерный принтер
Устройство под названием  «_____»  относится к устройствам ввода графической информации.	сенсорный дисплей клавиатура монитор принтер
Устройство под названием  «______»  относится к устройствам вывода графической информации.	сканер клавиатура манипулятор «мышь» монитор
Устройство под названием  «______»  относится к устройствам вывода графической информации.	манипулятор «мышь» клавиатура сканер принтер
41 ) Оформление чертежно-конструкторской документации средствами компьютерной графики.
Заполните пропуск Геометро-графический редактор ________ позволяет выпускать чертежно-конструкторскую документацию, соответствующую нормам ЕСКД и СПДС.	Microsoft Paint Компас-3D Corel Draw Microsoft Office Art
Фактические параметры геометрических примитивов, предназначенных для формирования изображений в векторных геометро-графических редакторах, …	задаются пользователем перед началом работы изначально зафиксированы в редакторе должен задавать администратор при установке редактора задаются пользователем в процессе работы
Для создания чертежно-конструкторской документации в реальном производстве предпочтительнее использовать …	растровый графический редактор любой векторный графический редактор векторный графический редактор, поддерживающий стандарты ЕСКД ручную технологию
Под 2D-графикой понимают создание и редактирование ____ объектов.	анимационных трехмерных геометрических точечных двумерных геометрических
Графический редактор ____  не предназначен для выпуска чертежно-конструкторской документации.	T-Flex AutoCAD Adobe Photoshop Компас-3D
42 ) Создание 3D-моделей объектов средствами компьютерной графики.
Заполните пропуск В состав любой ______________ входит система геометрического моделирования, предназначенная для создания 3D-моделей. пространственных объектов.	системы распознавания текстовой информации системы поиска информации системы автоматизированного проектирования (САПР) системы художественной графики
Заполните пропуск Графический редактор  ____________  не предназначен для создания 3D-моделей трехмерных объектов.	Adobe Photoshop AutoCAD Компас-3D 3D MAX
