Инструкция по установке

TEUCO 222M – 248M – 249M.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ.

ТЕХНИЧЕСКАЯ КАРТА ПО ПОДГОТОВКЕ К УСТАНОВКЕ АРТ. 222М (1800х1800 мм).

Размеры указаны в мм.

Обычная модель		Модель, развернутая на 180°
*Габаритные размеры для модели с прозрачной панелью. С - вывод для подсоединения горячей воды 1/2² к системе кранов, F - вывод для подсоединения холодной воды 1/2² к системе кранов, СА - электроподсоединение гидромассажной установки IPX5 (электрическая коробка с пресс-проводом PG 13,5)	O - вывод для вмонтированной в пол сливной трубы Æ 50 мм. N. B. Кабина может быть установлена только к законченным полу и стене. Установка гидродуша осуществляется в соответствии с нормами безопасности, изданными в отношении размещения электроприборов в ванных комнатах (см. «Инструкцию по эксплуатации», которая прилагается к основному оборудованию).	Сифон

Характеристики модели 222М	Электрические характеристики (2)
Вес нетто, кг	Вместимость (1), л	Нагрузка на пол, кг/м2	Упаков. вес, кг	Упаков. объем, м3	Гидромас. установка, Арт.	Электро-насос, кВатт	Установ. мощность, кВатт
106	200	260	137	1,72	276/D	0,75	1
278/T	0,9	1,35

Гидравлические характеристики
Гидромассажная установка	Многофункциональные модели	Вывод для подачи воды	Вывод слива
Кол-во jet	Потреб. воды	Потреб. воздуха	Форсунки массажа ступней ног	Центр. душ –распыл.	Пропуск. способн. л/мин.	Давление, мин. - максим.
Easy 6	300	210	2	1	9¸16	2¸5 бар	1/2²	1 1/2²
Top 8	400	280

(1) - До уровня перелива; (2) - Прежде, чем подсоединить оборудование, убедитесь, что данные, которые содержатся на прикрепленной к нему табличке, соответствуют показателям электросети.

Teuco Guzzini srl. не принимает на себя каких-либо обязательств, связанных с приводимыми данными и характеристиками, и оставляет за собой право вносить необходимые изменения без предупреждения.

ТЕХНИЧЕСКАЯ КАРТА ПО ПОДГОТОВКЕ К УСТАНОВКЕ АРТ. 248М (1700х705 мм).

Размеры указаны в мм.

Обычная модель		Модель, развернутая на 180°
*Габаритные размеры для модели с прозрачной панелью. С - вывод для подсоединения горячей воды 1/2² к системе кранов, F - вывод для подсоединения холодной воды 1/2² к системе кранов, СА - электроподсоединение гидромассажной установки IPX5 (электрическая коробка с пресс-проводом PG 13,5)	O - вывод для вмонтированной в пол сливной трубы Æ 50 мм. N. B. Кабина может быть установлена только к законченным полу и стене. Установка гидродуша осуществляется в соответствии с нормами безопасности, изданными в отношении размещения электроприборов в ванных комнатах (см. «Инструкцию по эксплуатации», которая прилагается к основному оборудованию).	Сифон

Характеристики модели 248М	Электрические характеристики (2)
Вес нетто, кг	Вместимость (1), л	Нагрузка на пол, кг/м2	Упаков. вес, кг	Упаков. объем, м3	Гидромас. установка, Арт.	Электро-насос, кВатт	Установ. мощность, кВатт
101	150	270	129	1,18	276/D	0,75	1
278/T	0,9	1,35

Гидравлические характеристики
Гидромассажная установка	Многофункциональные модели	Вывод для подачи воды	Вывод слива
Кол-во jet	Потреб. воды	Потреб. воздуха	Форсунки массажа ступней ног	Центр. душ –распыл.	Пропуск. способн. л/мин.	Давление, мин. - максим.
Easy 6	300	210	2	1	9¸16	2¸5 бар	1/2²	1 1/2²
Top 8	400	280

(1)- До уровня перелива

(2)- Прежде, чем подсоединить оборудование, убедитесь, что данные, которые содержатся на прикрепленной к нему табличке, соответствуют показателям электросети.

Teuco Guzzini srl. не принимает на себя каких-либо обязательств, связанных с приводимыми данными и характеристиками, и оставляет за собой право вносить необходимые изменения без предупреждения.

ТЕХНИЧЕСКАЯ КАРТА ПО ПОДГОТОВКЕ К УСТАНОВКЕ АРТ. 249М (1700х800 мм).

Размеры указаны в мм.

Обычная модель		Модель, развернутая на 180°
*Габаритные размеры для модели с прозрачной панелью. С - вывод для подсоединения горячей воды 1/2² к системе кранов, F - вывод для подсоединения холодной воды 1/2² к системе кранов, СА - электроподсоединение гидромассажной установки IPX5 (электрическая коробка с пресс-проводом PG 13,5)	O - вывод для вмонтированной в пол сливной трубы Æ 50 мм. N. B. Кабина может быть установлена только к законченным полу и стене. Установка гидродуша осуществляется в соответствии с нормами безопасности, изданными в отношении размещения электроприборов в ванных комнатах (см. «Инструкцию по эксплуатации», которая прилагается к основному оборудованию).	Сифон

Характеристики модели 249М
Вес нетто, кг	Вместимость (1), л	Нагрузка на пол, кг/м2	Упаковочный вес, кг	Упаковочный объем, м3
98	190	260	126	1,1

Гидравлические характеристики
Гидромассажная установка	Многофункциональные модели	Вывод для подачи воды	Вывод слива
Кол-во jet	Потреб. воды	Потреб. воздуха	Форсунки массажа ступней ног	Центр. душ –распыл.	Пропуск. способн. л/мин.	Давление, мин. - максим.
Easy 6	300	210	2	1	9¸16	2¸5 бар	1/2²	1 1/2²
Top 8	400	280

Электрические характеристики (2)
Гидромассажная установка, Арт.	Электронасос, кВатт	Установленная мощность, к Ватт
276/D	0,75	1
278/T	0,9	1,35

(1)- До уровня перелива; (2) - Прежде, чем подсоединить оборудование, убедитесь, что данные, которые содержатся на прикрепленной к нему табличке, соответствуют показателям электросети.

Teuco Guzzini srl. не принимает на себя каких-либо обязательств, связанных с приводимыми данными и характеристиками, и оставляет за собой право вносить необходимые изменения без предупреждения.

СБОРКА КАБИНЫ.

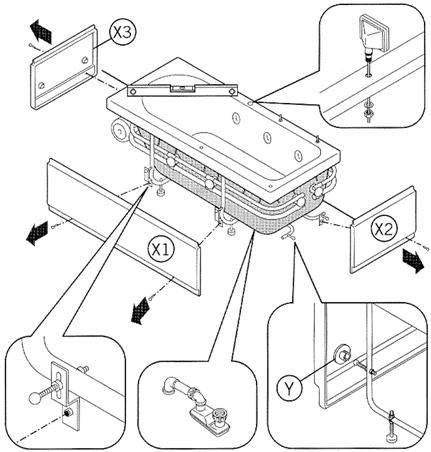

1. Винты и другие детали, необходимые для установки кабины, содержатся в специальной коробке. Установка ванны. Чтобы снять с ванны панели, выньте винт, обозначенный на рис. при помощи стрелки. Боковые панели снимаются в следующем порядке: Х1, Х2, Х3. Подденьте панель снизу и потяните ее на себя - таким образом, чтобы зажимы (Y) вышли из своих углублений. Установите ванну в предназначенный для нее угол и выровняйте ее, подкручивая регулируемые ножки. Подготовьте сливное отверстие, подсоединив к нему сифон, который поставляется в комплекте.

Только для арт. 222М – 248М – 249М с системой гидромассажа Top.

Электронное табло устанавливают на краю ванны в специально предназначенном для него месте. Так как табло может поворачиваться на 90 С, после сборки проследите за тем, чтобы у Вас была возможность направлять его в желаемую сторону.

Крепко закрутите гайку и зафиксируйте положение табло с помощью специального клея.

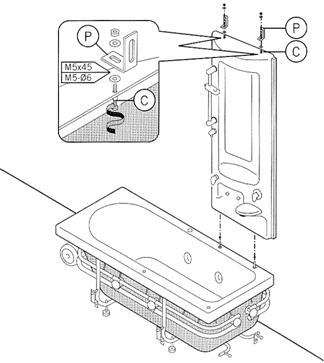

В пакете (А) содержатся крепежные элементы, необходимые для проведения работ на этапах 2-6-7-8. 2. Прикрепление к ванне задней стенки. Вставьте винты (С) в резьбовые отверстия задней стенки таким образом, чтобы они были развернуты головками вниз. Установите панель, одев ее на специальные штыри, выступающие из бортика ванны. Оденьте на винты пластины (Р), закрепите их при помощи гаек и шайб, придвиньте к стене и просверлите в ней отверстия через отверстия этих пластин.

222M – 248M – 249M - Гидродуш.

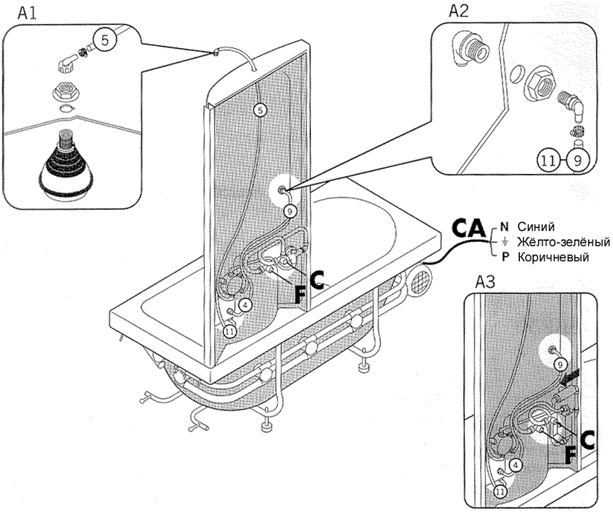

С - подсоединение горячей воды. Необходимо использовать гибкий шланг 60 см из нержавеющей стали. F - подсоединение холодной воды. Необходимо использовать гибкий шланг 60 см из нержавеющей стали. А1 – установка центрального душа с распылителем и подсоединение к водопроводной сети (фрагмент 5). А2 - подсоединение к системе душа при помощи предварительно установленной на кабину и выведенной к переключателю трубы N 9 и подсоединение трубы N 11 (поставляется дополнительно) к устройству для массажа ног.

А3 – схема подсоединения к водопроводной сети, вариант с термостатическим смесителем. При установке стопорного крана обратите внимание на направление стрелки. Установка кабины осуществляется в соответствии с нормами безопасности, изданными в отношении размещения электроприборов в ванных комнатах (см. Инструкцию по эксплуатации, которая прилагается к основному оборудованию). СА - электроподсоединение гидромассажной установки IPX5 (коробка с пресс-проводом PG 13.5)

ЭКВИПОТЕНЦИАЛЬНОЕ ПОДСОЕДИНЕНИЕ УСТАНОВКИ ЗАЗЕМЛЕНИЯ.

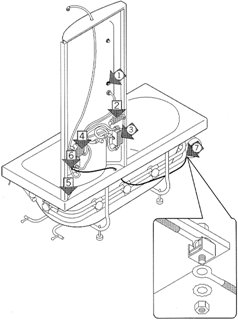

1 – опорная стойка душа 2 – стопорный кран для термостатического смесителя 3 - обычный или термостатический смеситель 4 - переключатель 5 - каркас 6 - наполнитель 7 – опора насоса. При помощи желто-зеленого провода соедините между собой металлические части кабины, как это показано на рис. В точке (7) находится контактный вывод, предназначенный для эквипотенциального соединения кабины с остальными металлическими предметами, расположенными в комнате.

5. Обработка силиконом. Чтобы избежать просачивания воды между задней стенкой бокса и ванной необходимо обработать силиконом соответствующие стыковые соединения. При этом следует использовать нейтральный силикон, не содержащий ацетона.

6. Прикрепление задней стенки и установка боковых панелей. Прикрепите заднюю стенку к стене при помощи стопорных винтов (С). Обработайте силиконом внутренний паз вертикальной планки задней стенки и расположенное на бортике ванны отверстие, предназначенное для вертикальной планки боковой панели – см. рис. Непрозрачную боковую панель (А) следует приставить к стене под прямым углом. Снимите элемент декоративной отделки (Y) и вставьте укомплектованную прокладкой боковую панель (А) в паз

вертикальной планки задней стенки.

Прикрепите панель (А) к бортику ванны при помощи винта и шайбы (С1), при этом уплотнительная прокладка (G) должна быть развернута внутрь кабины.

Оденьте на вертикальную планку задней стенки снятый до этого элемент декоративной отделки (Y).

7. Установка передней стенки с дверью. Обработайте силиконом отверстие для вертикальной планки передней стенки бокса (В). Снимите элемент декоративной отделки (В1) и вставьте переднюю стенку (В) в паз вертикальной планки боковой панели (А). Прикрепите стенку (В) к бортику ванны при помощи винта и шайбы (С1), при этом уплотнительная прокладка (G) должна быть развернута внутрь кабины. Оденьте на вертикальную планку боковой панели (А) снятый до этого элемент декоративной отделки (В1).

8. Установка крыши на душевую кабину. Отсоедините от вертикальной планки передней стенки (В) винт с шайбой (С). Проведите трубу 5 через отверстие крыши (D). Установите крышу (D) таким образом, чтобы она состыковалась с винтами задней стенки и резьбовыми пальцами вертикальных планок передней панели (!). Прикрепите крышу к задней и стенке при помощи гаек с шайбами (С1) и к передней панели (В) при помощи вынутого до этого винта с шайбой (С) и такого же набора (С2). Подсоедините центральный душ с распылителем к водопроводной сети, как это показано на рис. Накройте гидродуш колпаком (D1).

ПЕРВОЕ ВКЛЮЧЕНИЕ.

По окончании гидро - и электроподсоединения, но перед тем, как прикрепить кабину к стене, снимите с нее все наклейки и этикетки.

Убедитесь, что оборудование в принципе «работает» и не дает утечки воды.

ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

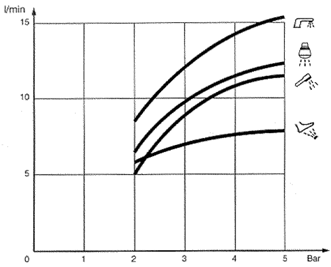

На диаграмме показано потребление воды, необходимое для работы различных функций. Массаж ступней ног Массажный душ Наполнитель Центральный душ с распылителем

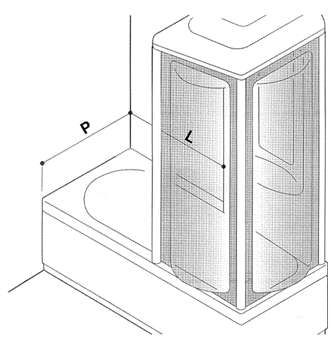

10. Установка профилей Профиль (В4) из окрашенного алюминия поставляется для душевых кабин, которые устанавливаются функциональной (непрозрачной) панелью к стене. Отделочные акриловые профили устанавливаются следующим образом: подровняйте профиль (В1) (и (В2), если он есть), в соответствии с размерами (L) и (Р) (L-63, Р-63). В1 – профиль для длинного бортика ванны. В2 – профиль для короткого бортика ванны. В3 – внутренний вертикальный профиль. В4 - внешний вертикальный профиль. Стандартный набор профилей поставляется для моделей различной комплектации; таким образом при установке гидродуша Вы можете использовать те из них, которые Вам нужны.

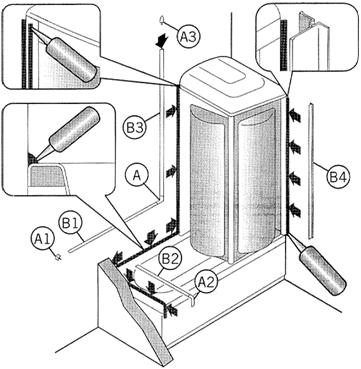

Вариант 1. Обработайте силиконом стык стены, ванны и задней стенки кабины, как это показано на рис. Используйте нейтральный силикон, не содержащий ацетона. Установите профили (В1) и (В3) с угловым элементом (А), а также наконечник (А3) таким образом, чтобы все эти детали плотно прилегали к ванне, стене и задней стенке кабины. Приставьте к бортику ванны профиль (В2) с наконечником (А2) и вставьте его в угловой элемент (А1). Установите на заднюю стенку профиль (В4), который должен соприкасаться со стеной.

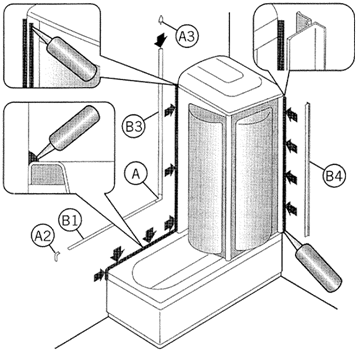

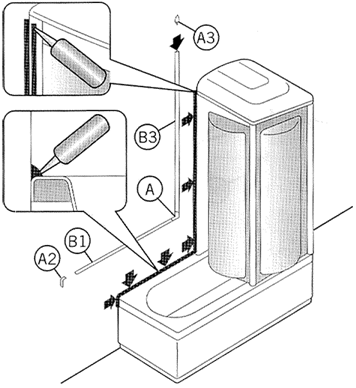

Вариант 2. Обработайте силиконом стык стены, ванны и задней стенки кабины, как это показано на рис. Используйте нейтральный силикон, не содержащий ацетона. Установите профили (В1) и (В3) с угловым элементом (А), а также наконечники (А2) и (А3) таким образом, чтобы все эти детали плотно прилегали к ванне, стене и задней стенке кабины. Установите на заднюю стенку профиль (В4), который должен соприкасаться со стеной.

	Вариант 3. Обработайте силиконом стык стены, ванны и задней стенки кабины, как это показано на рис. Используйте нейтральный силикон, не содержащий ацетона. Установите профили (В1) и (В3) с угловым элементом (А), а также наконечники (А2) и (А3) таким образом, чтобы все эти детали плотно прилегали к ванне, стене и задней стенке кабины.

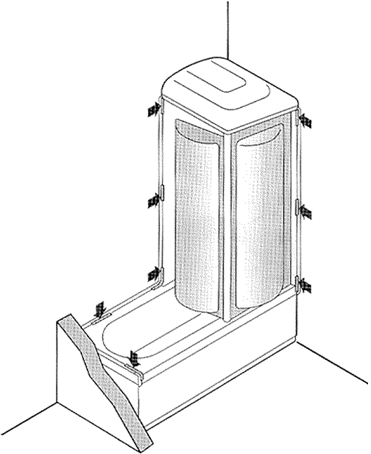

	Прикрепление профилей. Прикрепите профили к ванне и стенам при помощи липкой ленты. По истечении 4 часов снимите ленту и очистите профили, удалив с них излишек силикона.
