Последний рубеж в создании душевного и физического комфорта

TEUCO HYDROSONIC.

Последний рубеж в создании душевного и физического комфорта.

Оснащение гидромассажных ванн системой ультразвука позволило еще раз переосмыслить предназначение традиционной ванны, разработки в этой области будут вслед за гидромассажем определять направление деятельности ведущих производителей гидросанитарного оборудования в течение ближайших десятилетий.

Эффект ультразвука основан на поступлении волн механических колебаний, частота которых выше уровня слышимости на 20 Кгц. Волны ванн TEUCO Hydrosonic имеют частоту 3 МГц и воздействуют на пользователей оборудования за счет создания эффекта сжимания и мгновенного обратного распрямления клеток массируемых участков тела с частотой 3 миллиона раз в сек.

Объединение гидромассажа с еще одним источником жизненной силы и энергии оказывает положительное воздействие на организм и способствует поддержанию отличной физической и эстетической формы.

Для создания гидромассажных ванн, оснащенных ультразвуковым эффектом, потребовалось несколько лет кропотливой научно-исследовательской работы, которая осуществлялась организованным Teuco Межотраслевым Научным Комитетом; в дальнейшем проводилась постоянная доработка продукта, прошедшего ряд серьезных технических проверок, подтверждающих его качество.

С изобретением Teuco форсунки Hydrosonic появился новый вид массажа - ультразвуковой.

Однако Hydrosonic - это не «закат» гидромассажа, а просто его качественное видоизменение.

При более близком знакомстве с ультразвуковым эффектом те, кто когда-либо пользовался гидромассажем, найдут в нем ту же ритмику, способ применения и как бы почувствуют себя в окружении хорошо знакомых предметов.

Hydrosonic, который затрагивает области, оставшиеся недоступными для обычного гидромассажа, несомненно, является шагом вперед. Однако этот переход удалось совершить не в последнюю очередь благодаря опыту, накопленному при проектировании, разработке и совершенствовании моделей «устаревших» гидромассажных ванн: прежде всего, используемая для проведения гидромассажа вода является идеальной средой для передачи ультразвуковых сигналов.

Вода действительно является оптимальной средой для распространения ультразвуковых лучей, так как она практически не поглощает исходящую от них энергию, и таким образом сила воздействия волн на организм не уменьшается. Объединенные вместе гидромассажные струи и ультразвуковые лучи удачно дополняют друг друга, и, кроме того, они выходят из одного источника - универсальной форсунки Hydrosonic.

Гидрозвуковой массаж образуется за счет одновременного поступления в ванну воздуха, воды и ультразвуковых лучей.

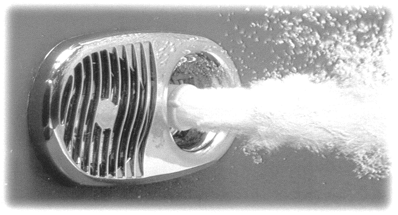

Единственная в своем роде специальная форсунка для гидрозвукового массажа была разработана Teuco и получила международный патент. Она состоит из преобразователя, отражателя (рефлектора) и специальной параболы, при помощи форсунки осуществляется эмиссия ультразвуковых волн, обладающих частотой 3 МГц и интенсивностью 40 мВатт/см2. Таким образом на расстоянии 10-15 см от форсунок Hydrosonic образуется замкнутое циркулярное пространство - зона воздействия гидрозвукового массажа диаметром примерно 24-28 см.

Благоприятное воздействие гидрозвукового массажа на организм и гарантии безопасности при эксплуатации ванн Hydrosonic.

Ультразвуковое излучение уже достаточно давно используется в различных областях медицины и представляет собой действительно незаменимое средство для диагностики и лечения различных заболеваний: начиная от терапии мышечных воспалений до эхографии, которая позволяет получить информацию о развитии эмбрионов. При этом используемые для массажа Hydrosonic лучи являются абсолютно безвредными, что подтверждается многочисленными проверочными испытаниями.

Установленная Teuco интенсивность потока ультразвуковых лучей составляет 40 мВатт/см2, что совершенно исключает возможность их негативного воздействия на организм и не попадает под какие-либо противопоказания вне зависимости от продолжительности массажа.

Ватт/см2 - интенсивность

Диаграмма Ниборга

По оси абсцисс откладывается продолжительность массажа, а по оси ординат - его интенсивность. Кроме того, на графике показана зона безопасного воздействия ультразвуковых лучей на организм. Очевидно, что при интенсивности Hydrosonic, равной 40 мВатт/м2, Вы будете находиться в зоне безопасного воздействия ультразвука вне зависимости от продолжительности массажа.

Лечебный эффект, создаваемый Hydrosonic - от профилактики целлюлита до принятия массажа после занятий спортом.

Гидрозвуковой массаж используется для оказания теплового и механического воздействие на организм, что создает действительно широкие возможности для его применения в косметологии и медицине, в основном - для укрепления подвергшейся чрезмерным нагрузкам мышечной массы и придания более эстетичного вида участкам кожи, предрасположенным к образованию целлюлита.

Создаваемый при помощи Hydrosonic тепловой эффект стимулирует приток крови к тканям, страдающим от недостатка кислорода, в то время как механический эффект способствует нормализации обмена веществ, происходящего между отдельными клетками, что препятствует скоплению в организме коллагена и предупреждает образование целлюлита.

Помимо косметического массажа для профилактики целлюлита ультразвуковые волны используются также для принятия массажа после занятий спортом, для осуществления антистрессовой терапии и тонизирующего массажа, стимулирующего обмен веществ. Все эти виды массажа проводятся на одной частоте и обладают одинаковой силой воздействия ультразвуковых волн на организм. Разница между ними состоит лишь в изменении периодичности поступления отдельных групп ультразвуковых лучей, что вызывает соответствующие различия не только в интенсивности потока волн, но и в самом характере их воздействия - от этого зависит, будут ли они создавать тепловой (непрерывная эмиссия) или механический (переменное поступление) эффект.

Пульт управления приобретает все более полное звуковое оформление.

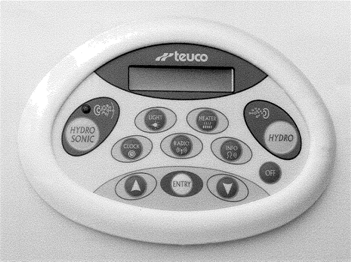

Электронный пульт управления регулирует работу всех функций ванны, отвечающих за проведение гидромассажа и массажа Hydrosonic. В последнем случае Вы можете выбрать одну из 4 программ, каждая из которых снабжена подробными звуковыми комментариями, сопровождающими программу на всем ее протяжении. Кроме того, Вы можете получить инструкции по работе отдельных команд ванны, переданные в виде голосовых сообщений. При желании можно отключить как звуковое оформление, так и голосовые сообщения.

При проведении цикла гидромассажа Вы можете установить определенную пропорцию смешения воздуха-воды и выбрать одну из его разновидностей: классический гидромассаж или массаж типа Pulsator.

Новые модели ванн Teuco, предназначенные для проведения гидрозвукового массажа.

При проектировании и создании гидрозвуковых ванн были учтены все предшествующие оригинальные разработки и изобретения, сделанные Teuco в «эпоху гидромассажа».

Как и гидромассажные модели, новые ультразвуковые ванны производятся из метакрила и отличаются оригинальным дизайном, они имеют удобную внутреннюю «анатомическую форму», которая повторяет очертания человеческого тела, и снабжены 8 форсунками для поступления ультразвуковых волн.

В целом, все эти последние модели, которые представляют собой: вмонтированную прямоугольную или обычную ванну стандартных размеров (170х70), угловую ванну или угловой гидродуш-гидросауну, отвечают самым современным эстетическим и функциональным требованиям, предъявляемым к оборудованию ванных комнат.

Следующие страницы этого руководства содержат краткий очерк на тему «Ультразвуковые волны и массаж Hydrosonic», написанный доктором Рафаеле Новарио, работающим в Центре по медицинской физике при Госпитале Общества Macchi di Varese, совместно с Альфредо Годди, специалистом по рентгенологии при том же Медицинском Центре. Оба доктора являются членами Межотраслевого Научного Комитета, созданного Teuco.

УЛЬТРАЗВУКОВЫЕ ВОЛНЫ И МАССАЖ HYDROSONIC.

Что такое ультразвуковые лучи, как они распространяются и используются для проведения массажа.

Любая волна представляет собой физическую величину, при помощи которой описывается явление передачи и распространения энергии в пространстве (если при этом не используются какие-либо материальные средства передачи).

В зависимости от типа передаваемой энергии волны подразделяются на электромагнитные и механические. К этому последнему типу и принадлежит ультразвук.

Для того чтобы распространяться в пространстве, механические волны нуждаются в неком материальном носителе. Например, звук, который также является одной из разновидностей механических волн, не может распространяться в вакууме (то есть в этой среде его просто не слышно).

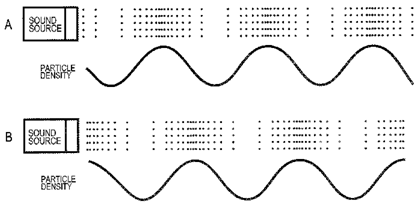

На рис. 1 схематично показано распространение некой механической волны. Для того чтобы получить более правильное представление о характере распространения волн, представим себе некую материальную среду, состоящую из множества мельчайших частиц (изображены на рис. при помощи точек), которые постоянно находятся в движении и таким образом равномерно распределяются в отведенном им пространстве. В нашем случае эти частицы будут клетками массируемых участков тела. Предположим, что затем появляется некая гипотетическая механическая волна, и что мы делаем мгновенный снимок, который зафиксирует расположение различных частиц в момент прохождения волны - рис. 1А. При этом по ходу самой волны участки более плотного сжимания частиц (зоны повышенного давления) будут чередоваться с участками их разряжения (зоны пониженного давления или его резкого падения). Все это можно изобразить на графике, описывающим характер изменения давления (точки максимума=высокое давление, точки минимума=разряжение).

Рис.1

В следующий момент прохождения волны ситуация совершенно изменяется - рис. 1В, то есть участки концентрации и разряжения частиц смещаются по направлению движения волны. Условно мы можем описать характер распространения механической волны при помощи 2 диаграмм, изображенных на рис.2.

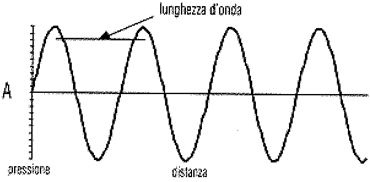

Рис.2

Длина волны

Давление Расстояние

Период

Давление Время

График 2А описывает функцию распространения механических волн в пространстве: так будет схематично выглядеть снимок, сделанный в какой-то определенный момент движения волны. При этом по ходу волны участки нормального давления чередуются с зонами его понижения. Расстояние между двумя точками минимума или максимума равно длине волны.

Следующий график 2В описывает функцию распространения волны во времени. В данном случае отрезок между двумя точками минимума или максимума называется периодом волны. Его инверсия (или обратное отражение) обозначает количество колебаний (сжиманий - разжиманий), происходящих за одну секунду в определенной точке.

Ультразвук образуется за счет поступления волн механического происхождения, частота которых превышает уровень слышимости на 20 Кгц; ультразвуковые волны не слышно, так как на подобной частоте ухо человека не в состоянии улавливать звуки. Частота обычных ультразвуковых волн измеряется в МГц, они могут проходить сквозь биологические ткани и обычно представляют собой продольные механические волны. Это означает, что вибрирование частиц (в нашем случае - клеток) происходит в том же направлении, в котором движется волна. Ультразвуковые волны, используемые для ванн Hydrosonic, имеют частоту 3 МГц, то есть каждая клетка, попавшая в радиус движения волны, колеблется вокруг собственной точки равновесия (при этом она периодически приближается к двум соседним клеткам и затем опять удаляется от них) с частотой 3 млн. раз в сек.

В дальнейшем мы увидим, что благоприятное воздействие ультразвуковых волн на живые организмы зависит от геометрической формы пучка волн (он может быть широким, узким, расходящимся, параллельным и т. д.), от частоты поступления ультразвука (чем ниже частота, тем легче волны проходят через биологические ткани) и его интенсивности.

Эффективность Hydrosonic зависит от легкости распространения ультразвуковых волн в пространстве - от того, насколько свободно они смогут проходить сквозь воду ванны, не утрачивая при этом заряда энергии.

Когда поток ультразвуковых волн встречает на своем пути какую-либо материальную субстанцию, то возможны 3 варианта дальнейшего развития событий: отражение, преломление или поглощение лучей. Если ультразвуковая волна сталкивается с разделенной надвое поверхностью, то одна ее часть будет отражена (по законам оптики угол наклона=углу отражения), а другая часть пройдет сквозь поверхность, послужившую причиной столкновения. В свою очередь эта часть волны в дальнейшем преломляется под определенным углом по отношению к основному направлению движения волны. Оба этих явления, в конечном счете, приводят к расщеплению волны на несколько пучков лучей, которые отклоняются от первоначального направления движения волны.

При поглощении волны она, напротив, передает свою энергию какой-либо материальной субстанции. При этом пучок волн, проходящий через биологическую ткань, передает свою энергию отдельным составляющим этой ткани - клеткам, которые он встречает на своем пути. После столкновения с волной клетки начинают вибрировать вокруг собственной точки равновесия с частотой самой волны. На каждую приведенную в действие частицу расходуется определенная часть заряда пучка волн - таким образом, его интенсивность постепенно уменьшается. Окончательное поглощение волны происходит, когда вся ее энергия уже передана клеткам, в этот момент она достигает максимальной глубины проникновения. Это явление описывается при помощи физического закона, согласно которому по мере увеличения глубины проникновения волны ее интенсивность снижается. Скорость потери волной заложенного в ней заряда зависит от 2 факторов: типа материала, по которому «путешествует» волна, и ее частоты. Ниже приводится таблица, содержащая данные по различной толщине материалов, при прохождении через которые интенсивность волн различной частоты сокращается в 2 раза.

Материал	1 МГц	2 МГц	5 МГц	10 МГц
Воздух	0,25 см	0,06 см	0,01 см	несколько микрон
Вода	1360 см	340 см	54 см	14 см
Биологическая ткань	4,3 см	2,1 см	0,86 см	0,43 см

Кроме того, необходимо отметить, что чем выше частота волн, тем ниже степень их проникновения. Характер воздействия волн зависит также от типологии используемого материала (воздух, вода или биологическая ткань).

При этом вода в очень незначительной степени влияет на понижение интенсивности ультразвука (для того, чтобы уменьшить в 2 раза заряд ультразвуковой волны частотой 1 МГц, необходим водяной столб в 13,6 м) и потому является практически «прозрачной» средой для распространения ультразвуковых лучей. Ванны, оснащенные массажем Hydrosonic, были созданы именно за счет использования этого эффекта: волны проходят расстояние от стенок ванны (где расположены специальные форсунки) до пользователей оборудования, не теряя при этом своего заряда энергии. В то же время ультразвуковые лучи, которые с трудом преодолевают воздушное пространство, не будут распространяться, если ванна не наполнена.

Механический и тепловой эффект: 2 основных вида воздействия Hydrosonic на подкожные ткани и обмен веществ между клетками.

Получаемый от использования Hydrosonic лечебный эффект создается за счет теплового и механического воздействия ультразвуковых волн, которые находятся в состоянии нормального или пониженного давления.

Тепловой эффект стимулирует обмен веществ между отдельными клетками, способствует нормализации кровообращения (на подкожном уровне и уровне тканей) и, в конечном счете, вызывает приток крови к тканям, страдающим от недостатка кислорода - то есть этот вид терапии способствует оживлению общего обмена веществ. В целом, схема воздействия ультразвуковых волн в этом случае практически та же, что и при поступлении ультрафиолетовых солнечных лучей.

Механический эффект способствует нормализации обмена веществ между отдельными тканями и в межклеточном пространстве. Он создается за счет периодического деформирования на высокой частоте стенок клеток, что вызывает изменения потенциала клеточных мембран. Повышенная интенсивность обмена между отдельными клетками препятствует скоплению коллагенового вещества и липидных вакуолей во внутри - и межклеточном пространстве.

Механические волны оказывают особо благоприятное воздействие на ткани, страдающие от недостаточно сильного притока крови, и, следовательно, ощущающие нехватку кислорода, - в частности на подкожные ткани и сам кожный покров. В последнем случае положительный эффект наступает при прямой ультразвуковой терапии, которая способствует очищению верхнего слоя кожи от отмерших клеток.

Традиционный гидромассаж	Teuco Hydrosonic
Сжимание всей ткани	В результате сжимания одной клетки происходит расширение соседней с ней клетки

Используемый для Hydrosonic сигнал низкой интенсивности является еще одним доказательством безвредности ультразвука - на сегодняшний день подобные сигналы все более широко применяются в диагностике различных заболеваний.

Само понятие «ультразвук» обычно вызывает у нас ассоциации с такими дружелюбными по отношению к человеку животными, как дельфины, которые общаются между собой и с внешним миром именно благодаря своей способности издавать ультразвуковые сигналы и улавливать ультразвуковое «эхо», поступающее от окружающих их предметов.

Кроме того, необходимо упомянуть о широком применении ультразвукового эффекта в современной медицине, в частности, в эхографии, которая позволяет получать информацию о развитии эмбрионов, начиная с первых недель их жизни в утробе матери. Впервые ультразвук был использован в целях диагностики в конце 50-х гг., с тех пор это средство становится все более распространенным - в настоящее время в мире делается свыше 100 млн. экографических снимков в год.

Ультразвуковая терапия также широко применяется для проведения процедур в реабилитационный период после получе6ния травм, в частности, для лечения мышечных воспалений, что особенно актуально для спортивной медицины.

При этом несомненным преимуществом ультразвуковой терапии является ее абсолютная безвредность, которая достигается за счет слабой интенсивности используемых сигналов.

Ограничения для медицинского оборудования, устанавливаемые американской F. A.D. (Food and Drug Administration - Администрация по пищевым продуктам и лекарственным препаратам), определяют «порог безопасности» для ультразвуковых установок в 50Ватт^ с^ см-2 и в 100 м Ватт/см2 при максимальной интенсивности. Поэтому интенсивность ультразвука ниже 100 м Ватт/см2 и повышение температуры до 1 С считаются совершенно безопасными для здоровья, даже если точное время пользования оборудованием не установлено.

Благодаря специальным преобразователям Hydrosonic ультразвуковые лучи идут широким расходящимся потоком и таким образом воздействуют на все участки тела пользователя оборудования.

Преобразователь представляет собой устройство, которое трансформирует один вид энергии в другой. Например, преобразователь ультразвукового оборудования переводит электромагнитную энергию в механическую, для этого используется эффект пьезоэлектричества (от греческого piezv = давление и hlektron = янтарь). Некоторые материалы, называемые «пьезоэлектрическими», производят электрическое напряжение, только когда они деформируются под давлением и, наоборот, при помощи этих материалов создается эффект давления, если они находятся в напряженном состоянии. Если напряжение является переменным, то и исходящие от материалов давление тоже будет переменным (рис. 4). Например, если частота напряжения равна 3 МГц, вибрирующие стенки преобразователя также улавливают эту частоту и переносят ее на пучок произведенных ультразвуковых волн. Преобразователь может иметь различные размеры - от нескольких микрон (1 микрон = 1 тысячной миллиметра) до нескольких см.

К сожалению, физические размеры преобразователя в очень незначительной степени влияют на ширину производимого им пучка лучей. От преобразователя диаметром в несколько см или в несколько мм будут поступать пучки ультразвуковые лучей, разница в сечении которых будет совершенно не пропорциональна различиям в размерах их диаметров. Однако между ними есть одно существенное различие: мощность производимого пучка ультразвуковых лучей. Действительно, чем больше диаметр преобразователя, тем выше интенсивность поступающих от него ультразвуковых сигналов. Именно на этом свойстве преобразователя (поступлении более интенсивного пучка лучей от прибора с большим диаметром) основано применение ультразвуковой терапии в реабилитационной медицине, когда при проведении процедур ультразвуковые лучи высокой интенсивности воздействуют на определенные участки тела больных. Однако подобный тип воздействия ультразвуковых лучей не подходит для ванн Hydrosonic, созданных именно для проведения всестороннего массажа и обладающих поэтому широкими, расходящимися пучками волн нормальной интенсивности, которые воздействуют на пользователей оборудования по заранее заданной схеме.

Преобразователь Электроды, не несущие заряда		Вибрация стенок преобразователя
Положительное напряжение	Отрицательное напряжение

Рис.4

	Переменное напряжение
Положительное Отрицательное		Положительное Отрицательное

При помощи специального прибора, изобретенного Teuco и установленного на ванны Hydrosonic, Вы можете выбрать определенную направленность и сечение пучка ультразвуковых волн, а также заставить их расходиться широким сплошным потоком - все это позволит Вам достигнуть максимального комфорта при использовании ванны Hydrosonic. Таким образом, вместо потока ультразвуковых волн высокой интенсивности, но направленных на какое-то ограниченное пространство, при использовании Hydrosonic волны будут идти широкой расходящейся волной, которая будет равномерно распределяться по гораздо более значительной поверхности. Поэтому при помощи терапии Hydrosonic создается целый спектр благоприятных эффектов, которыми Вы можете воспользоваться, выбрав определенные программы.

Выбор одной из 4 программ Hydrosonic предполагает конкретную специализацию и создает широкие возможности для пользователей оборудования.

Ультразвуковые волны ванн Hydrosonic, обладающие частотой 3 МГц, имеют ряд несомненных преимуществ. Выше мы уже рассмотрели, каким образом частота волн влияет на глубину их проникновения. Использование же волн частотой 3МГц оказывает благоприятное воздействие на организм, так как они затрагивают не только верхний слой кожи, но и подкожные ткани.

Кроме того, необходимо отметить, что длина волны также зависит от ее частоты. Поэтому выбор волн определенной частоты определяет сам характер проводимой терапии, то есть на какие именно ткани волны будут воздействовать в этом случае. Например, волны частотой 3 МГц в основном оказывают воздействие на отдельные клетки или их агломераты.

Благоприятное воздействие ультразвука на организм создается за счет теплового и механического эффекта. Вы можете самостоятельно определить удельный вес этих 2 компонентов, периодически изменяя характер эмиссии ультразвуковых лучей. Кроме того, волны различной формы также оказывают разнообразное воздействие на биологические ткани. Это становится очевидным при выборе различных программ.

Например, при использовании программы «Массаж после занятий спортом» происходит постоянная эмиссия ультразвуковых лучей. Основное внимание при этом уделяется тепловому эффекту, который повышает интенсивность кровообращения, а также способствует расширению кровеносных сосудов и удалению из организма скоплений токсичных веществ. В конечном счете, этот вид массажа дает анти-токсичный и противовоспалительный эффект.

Массаж после занятий спортом Интенсивность Время	Антистрессовая терапия Интенсивность Время
Косметическая программа Интенсивность Время	Тонизирующий массаж Интенсивность Время

При проведении антистрессовой терапии удельный вес теплового эффекта несколько сокращается, при этом повышается значение второй составляющей Hydrosonic - механического эффекта; волны приобретают почти квадратную форму, а циклический коэффициент составляет 75%. Изменение по ходу массажа характера эмиссии создает разнообразные благоприятные эффекты, однако при проведении этого массажа со слабым тепловым эффектом в основном осуществляется микро-массаж на уровне отдельных клеток, который снимает болевые ощущения, возникающие при колитах и других заболеваниях.

При выполнении косметической программы волны приобретают более вытянутую прямоугольную форму (циклический коэффициент составляет 50%), при этом основной упор делается на механический эффект. Особенностью этого вида массажа является повышенный временной градиент импульсов (высокий градиент указывает на достаточно резкие, внезапные изменения, в то время как низкий показатель означает, что переходы происходят более плавно и постепенно). Сам характер воздействия ультразвука в этом случае напоминает массаж на уровне отдельных клеток, когда волны попеременно воздействуют на одну, две, три и более клеток, заставляя их то приближаться, то удаляться друг от друга. Подобный массаж препятствует скоплению в организме остаточных продуктов межклеточного обмена и, как следствие, возникновению целлюлита.

При проведении тонизирующего массажа волны имеют форму «зубьев пилы» (или треугольную), циклический коэффициент составляет в этом случае 50%, а значение теплового эффекта продолжает понижаться. Однако основной особенностью этого вида массажа является полное отсутствие какого-либо постоянства в характере воздействия волн (что становится очевидным при рассмотрении графика). Градиент является постоянным и положительным в первой половине цикла и постоянным и отрицательным - во второй. Именно за счет этой динамичной характеристики тонизирующий массаж оказывает стимулирующее воздействие на межклеточный обмен веществ, которое осуществляется за счет создания псевдо-элекрического эффекта, производимого мембранами клеток.
