Установка и настройка DigFotoLed на Fuji Compact I, II.

В первую очередь нужно установить системную плату. Для этого нужно поднять сушку, снять аналоговую рамку, снять световой тоннель, поднять переднюю крышку МФЛ.

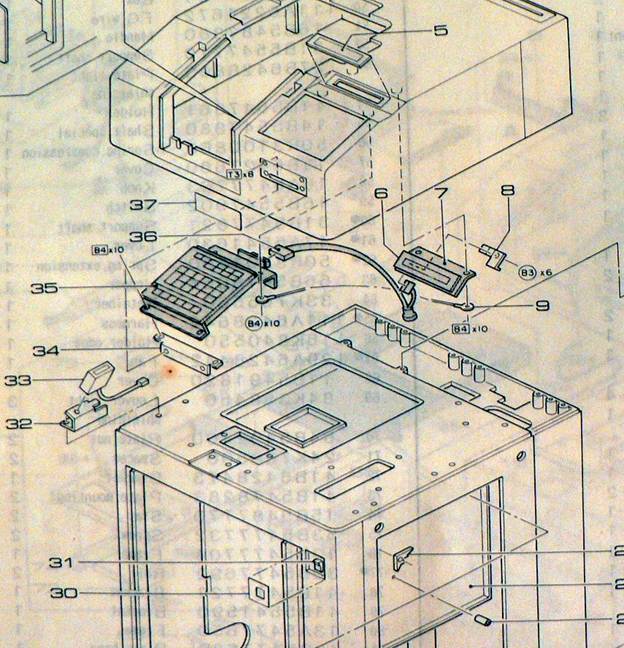

прямоугольное отв. крепёжные отв.

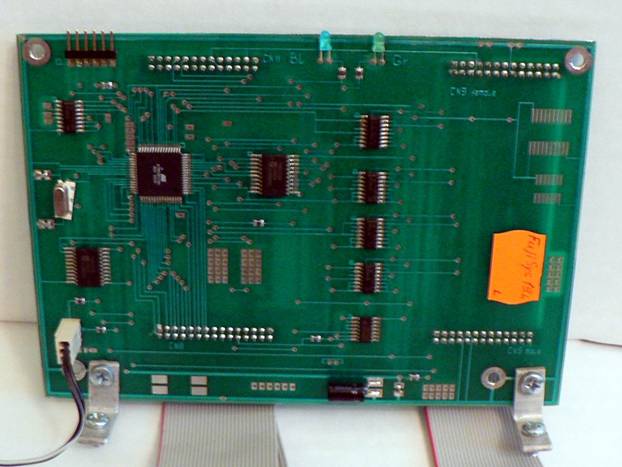

прикрутить уголки к крепёжным отверстиям системной платы и привинтить эти уголки к основному блоку МФЛ (см. стрелки). Все шлейфы системной платы нужно через прямоугольное отверстие (см. стрелку) вывести к системной плате МФЛ.

На шлейфах есть маркировка "CN8", "CN9", "CN11". Нужно снять разъёмы "CN8", "CN9", "CN11" с системной платы МФЛ. С помощью иголки в разъёмах "CN9", "CN11" МФЛ обязательно удалить стопорные заглушки. Разъёмы системной платы "CN8", "CN9", "CN11" МФЛ вставить в ответные разъёмы системной платы, а разъёмы системной платы установить в разъёмы CPU с тем же номером.

На системной плате установлен двухконтактный разъём (чёрно-белый провод и черный провод).

Этот шлейф нужен для отключения основной лампы МФЛ. Его нужно подключить в разрыв второго контакта разъёма CN21 (14-ти контактный разъём находится внизу слева платы CPU). Этот провод (второй слева контакт CN21, обычно красного цвета) нужно откусить на расстоянии 5-6 см от разъёма CN21 и соединить чёрный провод кабеля в сторону CN21 CPU, а чёрно-белый провод в сторону лампы.

Для проверки правильности установки системной платы надо закрыть крышку МФЛ, установить рамку DigFotoLed, включить питание МФЛ. При включении питания рамки основная лампа МФЛ должна погаснуть, аналогично при выключении питания рамки основная лампа МФЛ включится.

Соединить с помощью провода заземления корпус компьютера и корпус МФЛ. Скопировать папку "DigFUJI_47" с CD диска на жесткий диск РС, создать на рабочем столе ярлык для программы "FujiRamka47.exe" (данный файл находится в папке "DigFUJI_47"). Соединить кабели DVI и COM портов компьютера и рамки. Включить компьютер и рамку. В компьютере в свойствах монитора установить режим "КЛОН". Запустить программу "FujiRamka47.exe". Установить номер СОМ порта, при котором на экране РС будет виден экран МФЛ.

Если МФЛ реагирует на нажатия кнопок на экране РС, будем считать, что электрическое подключение успешно завершилось.

Для возврата МФЛ в первоначальное состояние достаточно все шлейфы вернуть на прежнее место на CPU и замкнуть (например, скрепкой) разъём системной платы, который отключает основную лампу МФЛ.

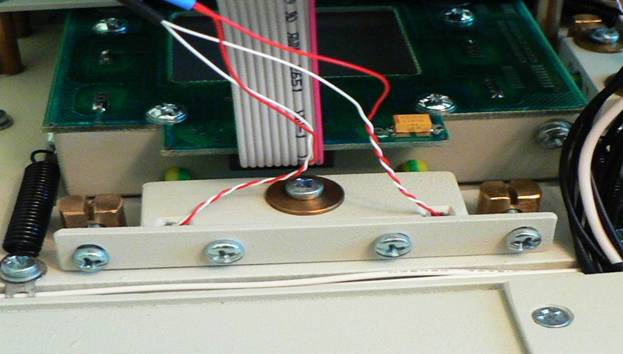

Положение рамки для печати форматов 10х15 и 15х20 определяется автоматически с помощью ключей (незакрученные винты на фотографии). Закручивать до конца винты не надо, так как они упираются в пластины датчиков и могут их повредить.

При фокусировке рамки используются винты, утопленные в крепёжные ручки, при этом ручки являются фиксаторами. Винт выкручивается снизу плоскости рамки, соответственно, чем сильнее закручен винт, тем выше стоит рамка. Четыре винта определяют плоскость и положение матрицы рамки.

Плоскость матрицы должна быть установлена на том же уровне, где находилась плоскость плёнки. Для этого сначала устанавливают фиксированную линзу 10х15, которая используется для печати с плёнки (она должна быть хорошо сфокусирована для работы с плёнкой) и, с помощью винтов, утопленных в ручки, добиваются фокусировки. При этом рабочая плоскость матрицы совпадает с плоскостью плёнки. Затем устанавливают цифровой объектив и фокусируют сам объектив.

Для цифровой печати используется объектив, который входит в комплект поставки.

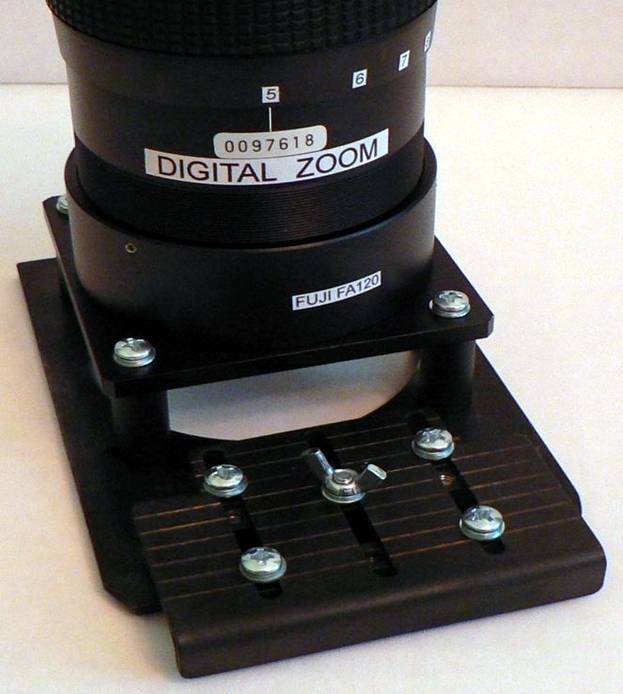

Положение объектива отмечают с помощью "метки", на рис. объектив в положение "5".

Для переключения форматов используется "барашек". Для подстройки каждого формата используется горизонтальная планка, расположенная вдоль "рисок", планка крепится двумя винтами (одна планка для 10х15 и другая планка для 15х20).

Фокусируется объектив вкручиванием (выкручиванием) всего объектива в станину, для чего нужно предварительно ослабить три потайных винта с помощью шестигранного ключа (1,5мм), который входит в комплект поставки. Обычно резкость находится где-то в положении 8-9 оборотов от полностью вкрученного объектива.

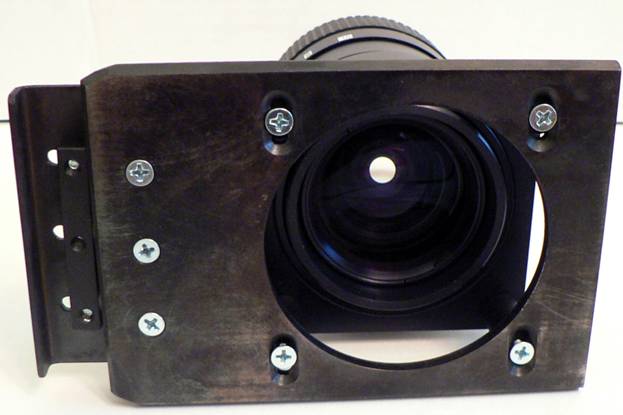

Регулировка объектива по горизонтали производится с помощью четырёх винтов, расположенных снизу объектива. Нужно ослабить, переместить и закрепить.

Нормальное положение – посередине.

Объектив устанавливается в нижнее посадочное гнездо МФЛ барашком вперёд. При печати 10х15 объектив стоит в положении "5", при печати 15х20 объектив нужно установить в положение "6,5" – "7". Подбирается экспериментально. При настройке равномерности 10х15 объектив нужно ставить в положение "4" (на 2-3 сантиметра левее "5"), при настройке равномерности 15х20 объектив нужно ставить в положении "5". Это ориентировочные данные, в каждом случае надо подбирать экспериментально.

Механическая установка положения матрицы производится с помощью регулировочных винтов, которые показаны на фотографии:



Сдвиг по вертикали. Сначала надо ослабить фиксирующий винт.

Аналогично по горизонтали. Надо ослабить два фиксирующих винта.
