Дистанционное управление жалюзи
Руководство по монтажу и эксплуатации для дистанционного управления жалюзи
Арт. 05247
Руководство по кодировке и обслуживанию
Дистанционное управление жалюзи применяется для беспроводного включения и выключения жалюзи, рольставней, маркизов и приводов ворот. Примерно через 2 минуты дистанционное управление жалюзи самостоятельно отключает контакт (2/3) для бережной эксплуатации мотора.
Монтаж
Монтаж должен производиться профессиональным электриком.
Отключите напряжение и проверьте отсутствие напряжения с помощью 2-полюсного тестера напряжения. Примите меры во избежание произвольного включения. Скрытый монтаж можно производить с помощью распределительной коробки диаметром минимум 60 мм. Крепежные планки при необходимости можно удалить. Подключите дистанционное управление по схеме.
COM = блок подключения (нулевой потенциал)
1 = контакт подключения
2 = контакт подключения
L = коричневый или черный
N = нейтральный голубой провод
PE = провод заземления зеленый/желтый
Схема подключения мотора напряжением 220-240 V

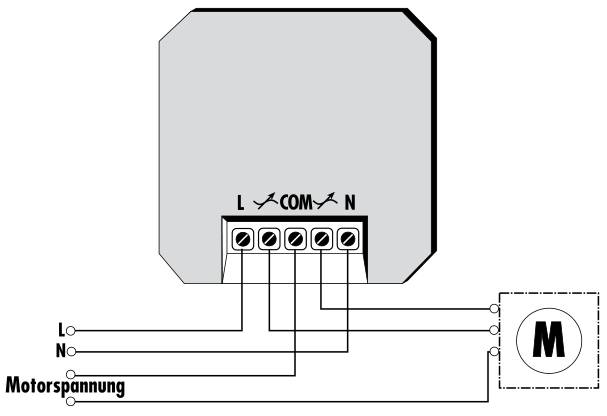

Схема подключения мотора с другим напряжением
Контакт с нулевым потенциалом.
Motorspannung = напряжение на мотор

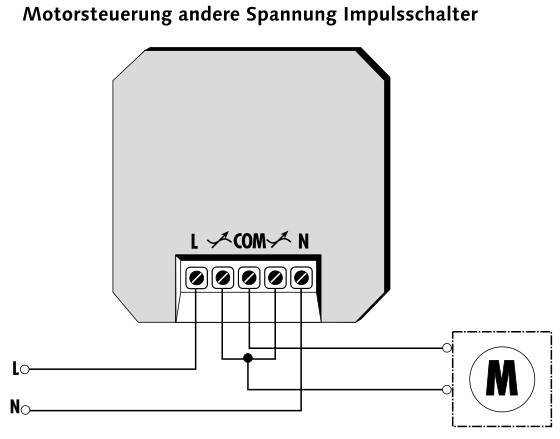

Мотор с другим напряжением. Импульсное управление
Необходимо для каждой команды дважды нажать кнопку пульта ВНИЗ/СТОП/НАВЕРХ (не имеет значения, какая кнопка ВКЛ или ВЫКЛ).
Внимание
Во избежание несчастных случаев дистанционное управление устанавливается не на мотор, а на блок управления (как, например, распределительный шкаф и защита от перенапряжения). В противном случае не гарантируется предотвращение случайного опускания жалюзи, например, на людей или автомобиль, стоящий в воротах. Поэтому руководствуйтесь планом монтажа производителя.
Руководство по кодировке
Подходит к любому передатчику дюви серии YCT-1000. Для согласования принимающего устройства с передатчиком установите два поворотных переключателя на оборотной стороне с помощью отвертки следующим образом:
Рис. 1.
Установить системную букву (домашний или семейный код от А до Р). Эта буква должна соответствовать букве на передатчике.
Рис. 2.
Установить переключатель на номер прибора (1-16). Этот номер будет автоматически перенесен на ручной пульт без дальнейшей установки. Рекомендуется использовать сначала цифры 1-4, чтобы оставаться в группе 1 пульта управления.
Групповая эксплуатация
Если предполагается одновременное включение несколько приборов, то им должны быть присвоены одинаковые номера. Номера можно менять по своему усмотрению в любой момент.
Наш совет
Установка передающего канала (от A-до P) должна производиться сначала на передатчике. После этого на всех настраиваемых приемниках устанавливается та же буква. Дополнительно к этому каждый приемник получает личный код в виде номера прибора. Он должен начинаться с 1 и далее устанавливаться по порядку.
Установка/вызов номера прибора с пульта дистанционного управления (рис. 3)
Номера приборов вызываются с передатчика пульта дистанционного управления (рис. 3) следующим образом:
Положение ползункового переключателя включает номер прибора
Положение переключения I включает от 1 до 4
Положение переключения II включает от 5 до 8
Положение переключения III включает от 9 до 12
Положение переключения IV включает от 13 до 16
Причины возможных неисправностей
Прибор не включается или включается плохо:
- Нет напряжения (220-240 V) Слишком большое расстояние или помехи в радиусе действия пульта из-за экранирования (армированное стекло, решетка, листовой металл, железобетон и т. п.) Проверьте батарейку (напряжение) в передатчике При необходимости несколько раз приведите в действие поворотный и ползунковый переключатели в случае, если контакты повреждены коррозией вследствие влажности. Возможна передача помех от соседей. Переустановите системный код на всех приборах на другую букву
Внимание
Прибор должен использоваться только в сухом помещении. Если Вы хотите использовать данный прибор снаружи или во влажном помещении, то установите прибор в защитный бокс от воздействия брызг дюви арт. 18422.
Технические параметры
220-240 V
Включающий контакт: нулевой потенциал, стопорный.
Длительность включения: 2 мин
Гарантия
Согласно предписаниям законодательства. Мы оставляем за собой право на внесение технических изменений без уведомления клиентов.
