ПРЕИМУЩЕСТВА НАСОСНОЙ УСТАНОВКИ УН-2250 ПО ОТНОШЕНИЮ К УСТАНОВКАМ С ДИЗЕЛЬНЫМ ПРИВОДОМ
1. Насосная установка РФК имеет значительно меньшие габаритные размеры и вес. Создается меньшая нагрузка на транспортное средство. Отсутствие необходимости доработки серийных шасси в части удлинения рамы автомобиля и применения оригинальных узлов для шасси. Возможность использования трехосных автомобилей без превышения допустимых нагрузок на оси.

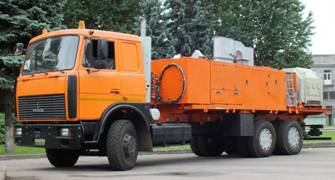

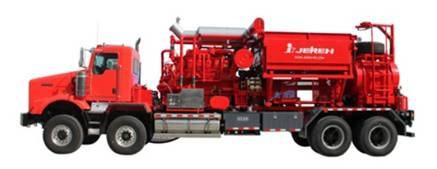

Установка насосная YLC JEREH (Китай) | Установка насосная УН-2250 консорциум «РФК» |
|
|
длина — 11,9 метров ширина — 2,5 метра высота — 4,3 метра Масса — 39000 кг | |

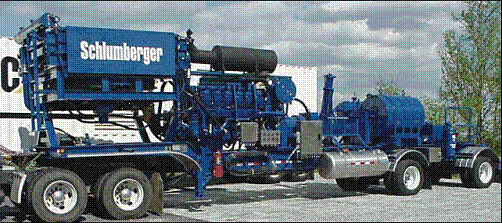

Установка насосная Н-2501 NOVFidmash (США-Беларусь) |
|
| |
длина — 12,0 метров ширина — 2,5 метра высота — 4,0 метра Масса — 40000 кг | длина — 10,4 метров ширина — 2,7 метра высота — 3,4 метра Масса — 29600 кг |

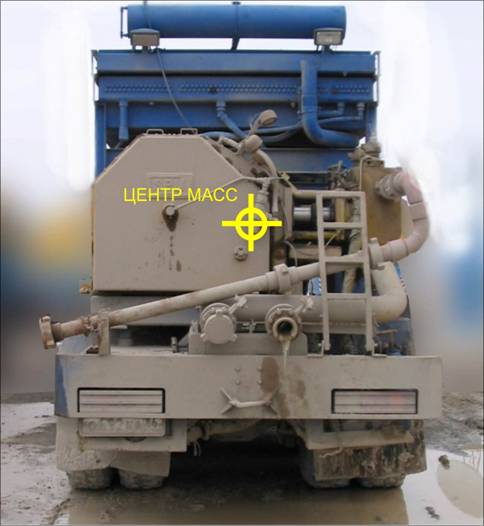

2. Повышенная поперечная устойчивость в движении за счет более низкого расположения центра масс.

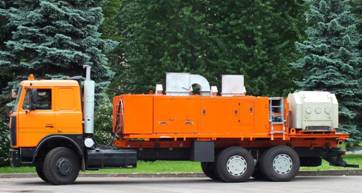

Установка насосная FC-2251 Stewart&Stevenson (США) | Установка насосная УН-2250 консорциум «РФК» |
|
|
3. Преимущества газотурбинного двигателя ГТД-1250 перед дизельными двигателями.
3.1. Два газотурбинных двигателя имеют массу втрое меньшую, чем дизельный двигатель соизмеримой мощности.

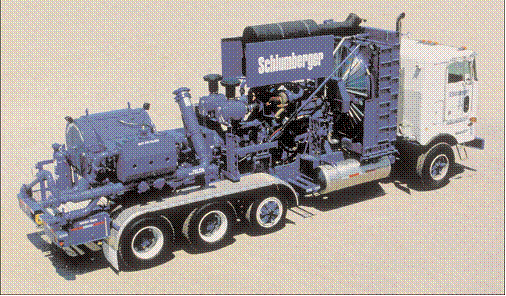

Установка насосная Stewart&Stevenson FC-2251 (США) | Установка насосная УН-2250 консорциум «РФК» |

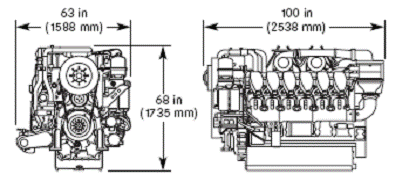

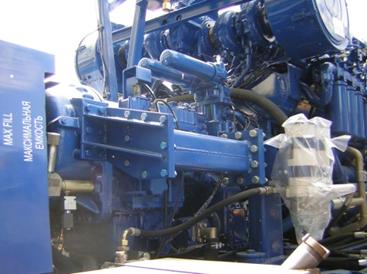

Дизельный двигатель DETROITDIESEL 12V4000 (T1237K39) |
Газотурбинный двигатель ГТД -1250 |
Эффективная мощность ………………………… 2250 л. с. (1678 кВт) Масса ………………….…………………………… 6430 кг | Эффективная мощность …………… 2х1250=2500 * л. с. (1839* кВт) Масса ………………………………..… 2х1050 = 2100 кг. * характеристики двух двигателей |
3.2. Моторная установка с двумя моноблочными газотурбинными двигателями занимает значительно меньший объем, чем дизельный двигатель с системой охлаждения.

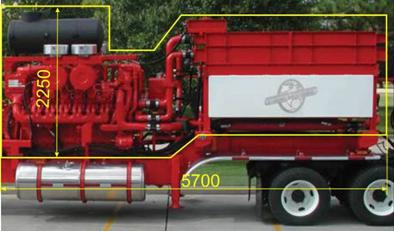

Установка насосная FT-2251 Stewart&Stevenson (США) | Установка насосная УН-2250 консорциум «РФК» |
|
|
3.3. Монтаж и демонтаж силовых установок на насосной установке РФК занимает не более 2 часов за счет моноблочного исполнения силовых установок с газотурбинными двигателями, их небольших габаритов и веса, минимального количества стыковочных операций.
Установка насосная с дизельным двигателем FC-2251 (США) | Установка насосная УН-2250 консорциум «РФК» |
Двигатель с трансмиссией устанавливаются на машину единым блоком, масса блока – более 8 тонн, длина – более 4000 мм. Обвязка двигателя системами осуществляется, в большей части, на насосной установке. |
|
Моноблок двигателя ГТД-1250. Масса 1500 кг. Длина – 1500 мм, Ширина – 1945 мм, Высота – 960 мм |
3.4. Охлаждение газотурбинного двигателя осуществляется за счет систем воздухопитания и смазки. Не требуются крупногабаритные радиаторы, вентилятор и отдельный гидропривод вентилятора жидкостной системы охлаждения двигателя. Потери мощности на охлаждение на порядок меньше.
Установка насосная H-2501 NOVFidmash (США-Беларусь) | Установка насосная УН-2250 консорциум «РФК» | |
|
|
|
Радиатор, вентилятор и гидропривод вентилятора системы жидкостного охлаждения. Отбор мощности на привод вентилятора – 122 л. с. | Блок радиаторов, совмещенный с воздухоочистителями двигателя ГТД-1250. | |

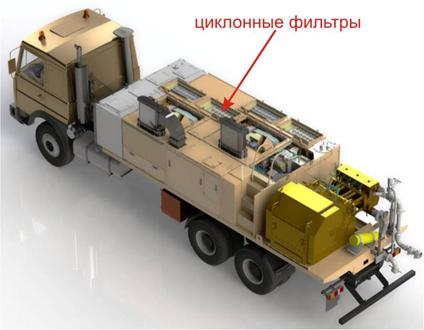

3.5. В системе воздухопитания ГТД применяются компактные необслуживаемые циклонные фильтры. Дизельные двигатели требуют применения последовательно установленных циклонных фильтров предварительной очистки и фильтров тонкой очистки со сменными фильтроэлементами.
Установка насосная FV-2051 NOVRolligon (США) | Установка насосная УН-2250 консорциум «РФК» |
|
|
Воздушные фильтры дизельного двигателя | Воздушные фильтры газотурбинного двигателя |
3.6. Для газотурбинного двигателя не требуется гидравлический стартер с внешним приводом для запуска двигателя. Запуск газотурбинного двигателя – электрический. Запуск осуществляется с помощью электростартера, входящего в состав моноблока.
Установка насосная H-2501 NOVFidmash (США-Беларусь) | Установка насосная УН-2250 консорциум «РФК» |
|
|
Дополнительный дизельный двигатель с насосом для привода гидравлического стартера основного двигателя. | Электростартер двигателя ГТД-1250 |
3.7. Газотурбинный привод оптимален для работы в режиме опрессовки манифольдов высокого давления и насосно-компрессорных труб за счет возможности передача полной мощности ГТД на остановленный выходной вал двигателя в течение продолжительного времени. Данное качество обеспечивается отсутствием механической связи между компрессорами и силовой турбиной двигателя.
Зарубежные насосные установки | Установка насосная УН-2250 консорциум «РФК» |
При остановленном выходном вале дизельный двигатель заглохает. Не допускается продолжительная работа насосной установки с незаблокированным гидротрансформатором трансмиссии из-за перегрева масляной системы. |
|
Принципиальная схема двигателя ГТД-1250 1 – турбокомпрессор I каскада; 2 – турбокомпрессор II каскада; 3 – силовая турбина (выходной вал двигателя) 4 – камера сгорания; 5 – регулируемый сопловой аппарат. |
3.8. Практически отсутствует расход масла при работе газотурбинного двигателя (в 100 раз меньше чем у дизельного двигателя).
3.9. Не требуется система предпускового подогрева и система впрыска эфира при зимних запусках. Время запуска ГТД при температуре окружающего воздуха минус 40 град. – не более 1 минуты.
3.10. Сравнительная чистота выхлопных газов ГТД позволяет разогревать ими маслобак системы смазки приводной части плунжерного насоса, сам плунжерный насос и трансмиссию. Расчетное время подготовки насосной установки РФК к выдаче полной мощности при температуре окружающего воздуха минус 40 0С – не более 10 минут.
4. Преимущества трансмиссии установки насосной РФК перед трансмиссиями Allison S 9800
4.1. Простота конструкции – трансмиссия механическая с более высоким кпд и компактной системой охлаждения, что обусловлено отсутствием гидротрансформатора.
4.2. Используются четырехскоростные коробки передач (за счет лучшей, по сравнению с дизельным двигателем приспособляемости газотурбинного двигателя ГТД-1250). При ГРП работа осуществляется фактически на 3 передачах: II; III и IV.
На зарубежных насосных установках используются восьмискоростные коробки передач, при этом работа осуществляется не выше, чем на четвертой передаче, чтобы избежать поломок трансмиссии при росте давления в процессе ГРП.
Для обеспечения необходимого расхода требуется применение большего в 1,8…2 раза количества насосных установок с дизельным приводом.
4.3. Трансмиссия устанавливается и демонтируется отдельно от двигателей.
4.4. Тормоз выходного вала трансмиссии не требуется.
4.5. Обеспечен безразрывный подвод мощности к насосу при переключении передач, за счет того, что переключение передач в коробках осуществляется поочередно и один из двигателей всегда соединен с насосом.
Установка насосная H-2501 NOVFidmash (США-Беларусь) | Установка насосная УН-2250 консорциум «РФК» |
|
|
гидромеханическая трансмиссия AllisonS 9800 | автоматическая механическая трансмиссия |
4.6. Для соединения с насосом используется муфта, а не карданный вал, что позволяет уменьшить длину насосного агрегата на 1,5 метра. Не требуется установки на приводной вал плунжерного насоса вязкостного гасителя вибраций.
Установка насосная FV-2051 NOVRolligon (США) | Установка насосная УН-2250 консорциум «РФК» |
|
|
Соединение насоса и трансмиссии карданным валом | Соединение насоса и трансмиссии муфтой |

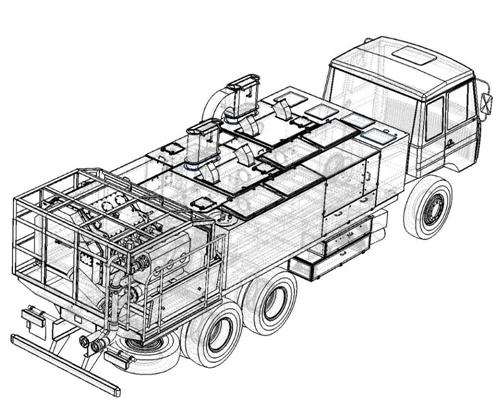

5. Надежная защита всего технологического оборудования от атмосферных осадков и внешнего механического воздействия за счет наличия облицовки моторно-трансмиссионного отсека, защитного каркаса и тента над насосом.

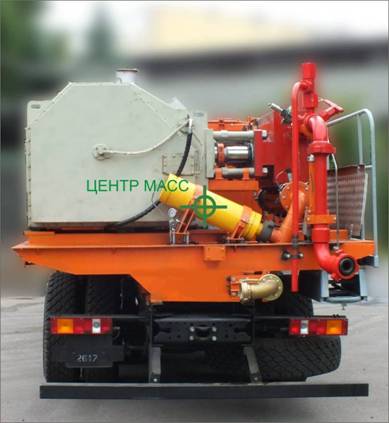

Насосный агрегат с дизельным двигателем | Установка насосная УН-2250 консорциум «РФК» |
|
|
|
