Оборудование для добычи золота

Оборудование для добычи золота

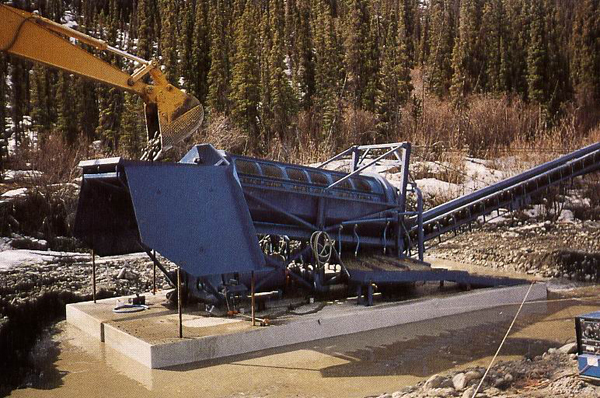

8-ми футовая машина

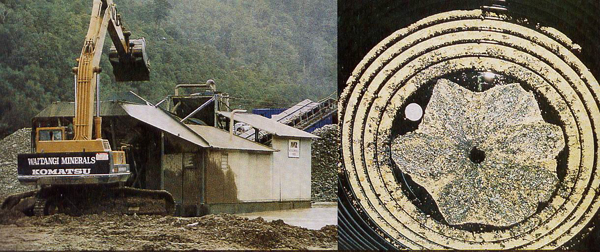

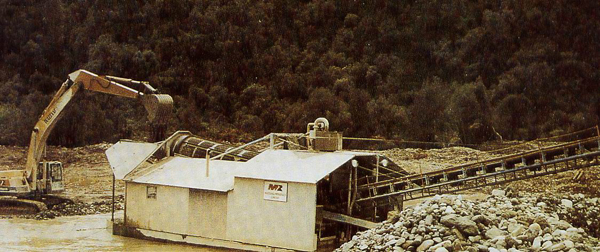

Может устанавливаться на берегу или на понтонах, легко подготавливается к перевозке любым транспортом. В конструкции нет вибраторов, что упрощает эксплуатацию и повышает надёжность. Оптимальный режим промывки регулируется соотношением подачи твёрдого компонента и воды. Шлюзов для отстоя тонкого материала обычно не предусматривается, поэтому снимать концентрат достаточно один раз в день. Извлечение для большинства типов россыпей не ниже 85%. Теряется только очень тонкое золото. Если золото в аллювии преимущественно тонкое, необходимо ввести в схему шлюзы. На фото обогатительная фабрика на севере Новой Зеландии. Фабрика оборудована джигами и чашей Надсена

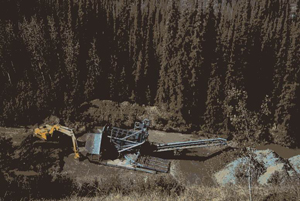

6-ти футовая машина

Может устанавливаться на берегу или на понтонах, легко подготавливается к перевозке любым транспортом. В конструкции нет вибраторов, что упрощает эксплуатацию и повышает надёжность. Оптимальный режим промывки регулируется соотношением подачи твёрдого компонента и воды. Шлюзов для отстоя тонкого материала обычно не предусматривается, поэтому снимать концентрат достаточно один раз в день. Извлечение для большинства типов россыпей не ниже 85%. Теряется только очень тонкое золото. Если золото в аллювии преимущественно тонкое, необходимо ввести в схему шлюзы. На фото 6-футовая машина. Таких было построено и продано по всему свету больше 50.

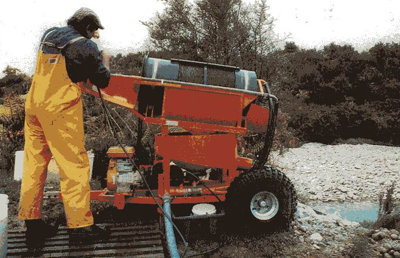

Портативный концентратор

Портативный концентратор производительностью 3—4 куб. метра. Концентрат легко и полностью извлекается. Эта машина хороша для мелкообъёмного опробования при поисковых работах. Также для доводки подситового материала и материала шлюзовых боксов промприборов.

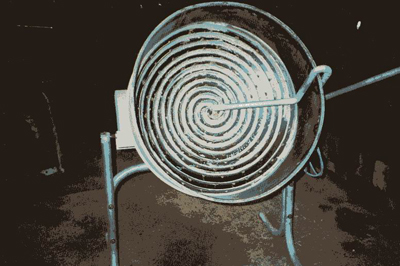

«Золотое колесо»

"Золотое колесо" для извлечения золота из концентрата без применения ртути, впрочем, при желании можно и ртутью пользоваться.

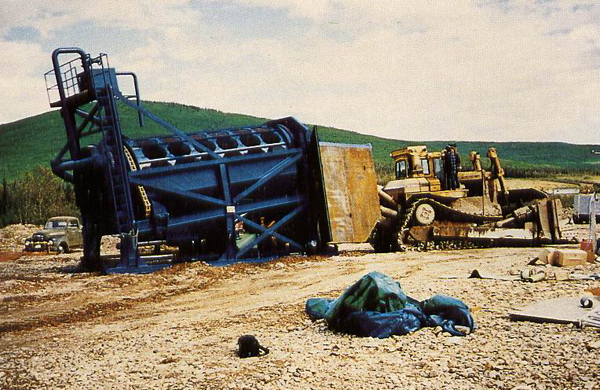

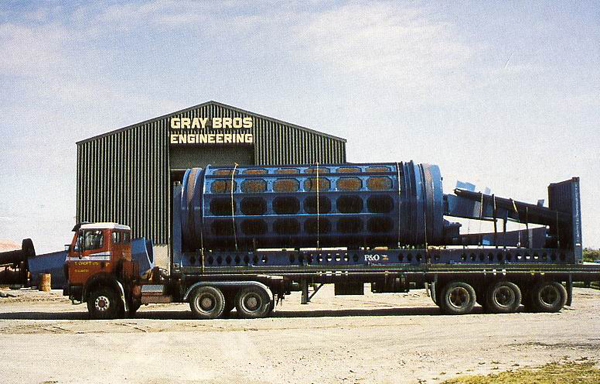

Промприбор с 8-футовым ситовым барабаном

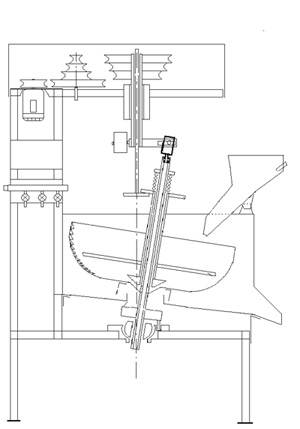

Концентратор «Бегущая волна» (ЦНИГРИ)

Назначение:
- обработка малообъемных и среднеобъемных геологических проб золотосодержащих песков, кор выветривания и техногенных материалов;
- доводка концентратов, полученных на шлюзах, отсадочных машинах, центробежных концентраторах.

Принцип действия
основан на разделении минералов в гравитационном поле, создаваемом центробежно-прецессионными колебаниями разделяющего устройства, имеющего специальную поверхность.

Эффективность извлечения золота, в том числе мелкого и тонкого (МТЗ), обеспечивается за счет действия переменных по величине и направлению центробежных и гравитационных сил.

Техническая характеристика концентратора
Диаметр чаши, мм - 300;
Габаритные размеры, мм - 750 х 500 х1280
Масса, кг - 110;
Мощность привода, кВт - 0,18 –0,25;
Производительность, кг/час - до 300;
Степень концентрации - до 10000 и более;
Крупность питания – до 5 мм (предпочтительнее менее 3мм);
Разгрузка концентрата - периодическая;
Плотность питания - до 50% твердого.

Особенностями сепаратора являются:
- проведение в одном аппарате (без разгрузки) первичного обогащения золотосодержащих материалов и последующей доводки концентратов при высоких показателях извлечения золота, в том числе МТЗ;
- возможность обогащения материала различного вещественного и гранулометрического состава;
- возможность обогащения материалов различной массы – от 200 г до 300 кг и более;
- возможность использования оборотной воды;
- возможность получения продуктов с высоким содержанием золота, пригодных для плавки на золото-серебряный сплав.

Прибор прост и надёжен в эксплуатации
Далее приведены некоторые примеры использования сепаратора для обогащения и доводки золотосодержащих продуктов.

Результаты обогащения техногенных и аллювиальных золотосодержащих песков (фракция –3 мм)
Наименование продуктов	Выход, %	Содержание золота, г/т	Извлечение золота, %
Техногенные пески, содержащие 95% золота крупностью -0, 25-0 мм.
Гравитационный концентрат Промпродукт Хвосты гравитации	0,003 0,268 99,729	50390,0 43,0 0,04	90,6 6,9 2,5
Итого:	100,00	1,67	100,0
Аллювиальные пески, содержащие 90% золота крупностью -0,25-0 мм
Гравитационный концентрат Промпродукт Хвосты гравитации 0,01 0,09 99,90	1160,6 0,105 0,02	87,74 0,06 12,20
Итого:	100,00	0,16	100,00

Результаты доводки чернового золото-сульфидного рудного гравиоконцентрата.
Продукты доводки	Выход, %	Содержание золота, г/т	Извлечение, %
«Золотая головка»- 1 «Золотая головка» -2 Объединённая «золотая головка» Промпродукт Суммарное извлечение Хвосты доводки	0,22 5,42 5,64 46,01 48,35	,0 8 171,4 23 306,2 504,5 39,8	55,7 28,2 83,9 14,8 98,7 1,3
Итого: черновой концентрат	100,0	1 564,8	100,0

Результаты обогащения лома электронной промышленности, крупность дробления 5 мм *)
Наименование продуктов	Выход, %	Содержание золота, %	Извлечение золота, %
Гравитационный концентрат Промпродукт перечистки Хвосты гравитации	6,38 1,25 92,37	1,47 0,66 0,12	44,5 3,86 52,09
Итого:	100,00	0,213	100,0

*)продукт представлен дроблеными деталями электронной и электротехнической промышленности; золото присутствует в нём в виде тонкого поверхностного слоя на металлической, пластмассовой, керамической или металлокерамической основе.
Результаты испытаний нового гравитационного аппарата показали его высокие технические и эксплуатационные возможности. При обогащении техногенных и аллювиальных песков технологические показатели обогащения соответствуют или превышают результаты переработки данного сырья на известном обогатительном оборудовании.
Использование аппарата для доводки чернового золото-сульфидного концентрата показали, что аппарат позволяет эффективно отделять сульфидные минералы и получать конечный продукт, содержащий десятки процентов золота, пригодный непосредственно для плавки на золото-серебряный сплав.
Положительные результаты получены при обработке на новом аппарате отходов разборки электронного лома, представленного неоднородными частицами различной конфигурации.
