Гибкие металлические трубы

Гибкие металлические трубы

Система газопровода

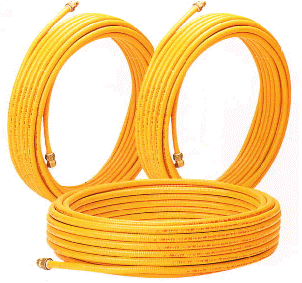

Гофрированные Нержавеющие Стальные Трубы

CSST(Corrugated Stainless Steel Tubes)

Модель -005(Кольцевой тип)

Это лучшая система труб высочайшего качества, признанная Американской Газовой Ассоциацией и Канадской Газовой Ассоциацией для использования газотрубопроводов LPG и LNG

∎Свойства

1. Абсолютная надежность

Изготовленные из нержавеющей стали и тщательно покрытые специальным полиэтиленом, трубы могут противостоять любым природным условиям, таким как - серный кислотный газ и соленая влажность, также как исключена вероятность коррозии и утечка газа.

2. Нет опасности повреждения.

Надежно защищены от внешнего шока и от грызунов, также имеется профессиональный патентованный коннектор(plus a professional patent pended connector available)

3. Простая установка

Возможность сгибания без дополнительных инструментов делает работу очень простой и без потери материала.

4. Долговечный и экономичный

Долговечен и может быть повторно использован даже когда поставлен новый бойлер.

5. Устойчивый к землетрясениям

Несмотря на свою гибкость очень устойчив к землетрясениям и оседанию земли. Этот тип труб является обязательным материалом, используемым для защиты от землетрясений в Японии.



10 A 15A

20A 25A

Кол. тип труб 304, 316L	Ном диам	Тол щина	Внешний диаметр (мм)	Внутрен ний диаметр (мм)	Гофриров. (EA/M)	Длина (м)	Ради ус сгиба (мм)	Давл разрыва kgf/cm²с опл
10A(3/8'')	0,3t	15,19~15,44	11,43~11,61	237~243(240+/-3)	22,86~22,9	80	280
15A(1/2'')	03t	17,81~17,98	13,5~13,69	237~243(240+/-3)	22,86~22,9	100	250
20A(3/4'')	0,3t	25,5~25,6	19,81~20,09	210~216(213+/-3)	22,86~22,9	145	200
25A(1'')	0,3t	31,699~31,83	26,797~27,18	193~199(136+/-3)	22,86~22,9	150	180

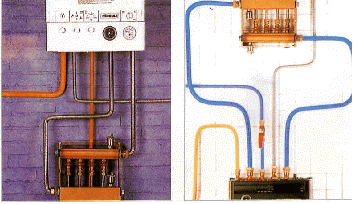

∎ Гибкие покрытые трубы



∎ Как соединять ∎ Секция сборки

1. Отрезать трубу по вертикали и убрать пятую канавку(паз) покрытия. 2. Установить последовательно гайку, изоляционное кольцо (Isolation Ring) и уплотнительное кольцо (O-Ring) (изоляционное и скользящее кольцо на четвертый паз, уплотнительное кольцо на третий паз), теперь все готово для следующего шага. 3. Продвинуть затвор соединительной муфты к уплотнительному кольцу, после того как конец трубы был выровнен и прикрутить гайку к затвору.

(1) гибкие трубы (2) гайка затвора соедини тельной муфты(valve socket nut) (3) стопорное кольцо  (4) скользящее кольцо (5) уплотнительное кольцо (6) изоляционный колпак (isolation cap) (7) затвор соединительной муфты(valve socket)

-Это уверит Вас в быстроте, безопасности и легкости в работе.

∎Газовые соединители.

∎ Газовый соединитель: признан Корейской Ассоциацией Газовой Безопасности (The  Korea Gas Safety Corporation)

велич	размер	TNK	соед		часть	описание	материал
	1	соединительная муфта  V(V-Socket)	Латунь
внутр. диаметр	внешн. диаметр	осн	покр		2	соединительная муфта  F(F-Socket)	Латунь
	3	гайка	Латунь
15A(1/2'')	13,5	18,0	0,3	0,5	PT1/2''		4	гибкий шланг	STS 304
20A(3/4'')	19,9	25,9	0,3	0,5	PT3/4''		5	покрытие	P. E.
Станд. длина: 600, 900, 1200, 1500, 2000, 3000		6	уплотнение	N. B.R.
	7	изоляционное кольцо	Нейлон 66

  ∎ Газовые трубы и промышленное применение/спиральный тип(модель 006)

Гиб кие трубы (спир. тип трубы) 304, 316 321	Ном диаметр	Тол щин.	Внешн диам. (мм)	Внутрен ний диаметр (мм)	Гофрировка (EA/M)	Длина (м)	Ради ус сгиба (мм)	Давл. разрываkgf/cm² с оплет кой
8A(1/4'')	0,25t	12,3~12,55	8,3~8,55	377~38,3	22.86~22.9	80	570
10A(3/8'')	0,25t	15,63~15,88	10,7~10,95	331,6~337,6(34,3+/-3)	22.86~22.9	95	350
15A(1/2'')	0,25t	18,44~18,69	13,4~13,65	331,6~337,6(334,6+/-3)	22.86~22.9	130	280
20A(3/4'')	0,25t	25,33~25,58	19,3~19,58	292~298(295+/-3)	22.86~22.9	160	200
25A(1'')	0,25t	31,7~31,95	24,3~25,05	273~279	20	190	160
32A(1 1/4'')	0,25t	38,7~38,95	31,3~31,55	260~266	20	240	140

∎ Гофрированные трубы с обжатием/соединитель спирального типа(модель 007)

  8A    10A    15A

Описание

-гофрированные трубы из нержавеющей стали с обжатием для газовых устройств

-наши газосоединители сертифицированы Американской Газовой Ассоциацией и  могут использоваться газовых печах, фенах, в воздухонагревательных приборах, печах и нагревателях воды.

-наши газосоединители из нержавеющей стали имеют абсолютную устойчивость к коррозии и сертифицированы Американской Газовой Ассоциацией как для наружного, так и для внутреннего использования.

-мы также предлагаем полный набор газовых арматур

Номин. диаметр

Части трубы

Обжатые части

Длина

наруж диам

внутр диам

виток рулона

длина шейки

наруж диам

Nom

Nom

Nom

Nom

Nom

Nom

Nom

Nom

8A(1/4'')

0.494''

0.327''

115ea

0.225''

0.397''

0.25''

16.25''

22.25''

28.25''

34.25''

46.25''

58.25''

70.25''

10A(3/8'')

0.625''

0.422''

108ea

0.228''

0.500''

9.75''

15.75''

21.75''

27.75''

33.75''

45.75''

58.25''

69.25''

15A(1/2'')

0.736''

0.528''

102ea

0.319''

0.625''

9.75''

15.75''

21.75''

27.75''

33.75''

45.75''

58.25''

69.25''

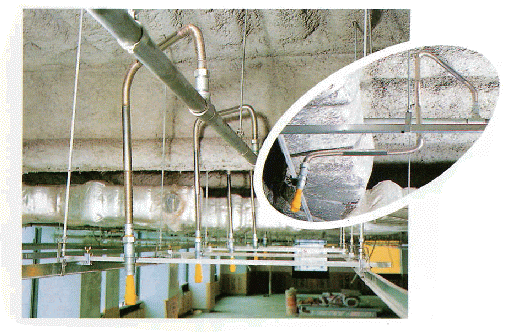

Гибкая система противопожарного сплинкера

(fire-fighting sprinkler flexible drop system)

Модель 008

-Наша гибкая система противопожарного спринклера легка в установке и экономит массу времени.

-

∎Сертифицирована и патентована U. L.(Underwriters Laboratories Inc.) и LPCB(Loss Prevention Certification Board)

-наша гибкая система противопожарного спринклера имеет большую конкурентноспособность из-за легкой установки, безопасности, экономичности.

-легкость в установке: система может быть легко установлена даже на ограниченном пространстве

-долговечность: система долговечна в использовании, потому что мы используем нержавеющую сталь 316L или 304 и проводим термическую обработку

-безопасность: система защищена от разрушения даже под гидростатическим напряжением в 875psig(62 кг/см²) и прошла испытание тестом напряжения на изменения напряжения(21 kgf/cm²) на 3,5 kgf/cm²～35 kgf/cm²

-одобрена U. L. и LPCB: Недавно патентованная гибкая система противопожарного сплинкера Донг-А прошла испытания и была одобрена L.(Underwriters Laboratories Inc.) и LPCB за гидростатическую прочность, герметичность, механическую прочность, виброустойчивость, характеристики потока(flow characteristics), давление в автоматическом цикле(pressure cycling), коррозионную стойкость.

-водосопротивляемость(fluid-resistance): водосопротивляемость снижена из-за спирального типа гибких труб

-экономичность: из-за гибкости системы не требуется много времени для ее установки и специальных инструментов.

* гибкая система противопожарного спринклера для модели SP состоит из спирального типа гибких, труб которые соединены методом резьбы(thread method) для переходной муфты и соединительной муфты к обоим концам трубы.

* гибкая система противопожарного спринклера для модели SPN состоит из спирального типа гибких труб, которые соединены методом сварки для переходной муфты и методом резьбы для соединительной муфты к обоим концам трубы.

* гибкая система противопожарного спринклера для модели SPW состоит из спирального типа гибких труб, которые соединены методом резьбы(thread method) для переходной муфты и ниппеля(nipple) из нержавеющей стали к обоим концам трубы. Эта модель подходит для чистой комнаты, так как сделана вся из нержавеющей стали.

-рабочее давление: (12,3kgf/cm²), 175psig

-максимальная температура:(107,2℃), 225 °F

-материал: нержавеющая сталь 316L/304

-трубы: длина(длина модели Донг-А или по запросу клиента)

* Для использования при высоком давлении модели SPB, SPNB, SPWB(которые сварены и покрыты на обоих концах оплеткой из нержавеющей стали) также производятся и поставляются.

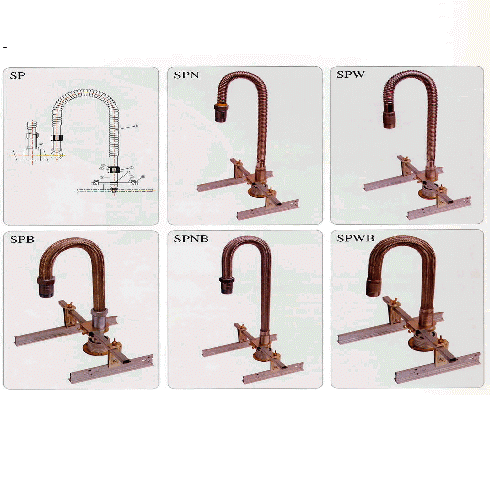

Модели

-Эти гибкие соединительные системы отвечают противопожарным стандартам.

Лист материалов

	название части	мат-л	кол-во	специф			номер модели	длина (мм)	выпуск
1	гибкая труба	AISI 316L/304	1	0,3t		1	DA-SP/SPN/SPW/SPB/SPNB/ SPWB-01Aor02B	780	1/2'' or 3/4'' NPT or BSPT type
2	гайка	SS41	2	Zn Plate		2	DA-SP/SPN/SPW/SPB/SPNB/ SPWB-01Aor02B	1220	1/2'' or 3/4'' NPT or BSPT type
3	изоляционное кольцо	нейлон 66	2			3	DA-SP/SPN/SPW/SPB/SPNB/ SPWB-01Aor02B	1540	1/2'' or 3/4'' NPT or BSPT type
4	уплотнительное кольцо	N. B.R.	2			4	DA-SP/SPN/SPW/SPB/SPNB/ SPWB-01Aor02B	1880	1/2'' or 3/4'' NPT or BSPT type
5	переходная муфта	SPP	1	Zn Plate
6	ниппель	SPP	1	Zn Plate		5	DA-SP/SPN/SPW/SPB/SPNB/ SPWB-01Aor02B	2540	1/2'' or 3/4'' NPT or BSPT type
7	консольный подшипник(держатель)A (bracket A)	SS41	1	Zn Plate
8	консольный подшипник(держатель) B	SS41	2	Zn Plate		6	DA-SP/SPN/SPW/SPB/SPNB/ SPWB-01Aor02B	3220	1/2'' or 3/4'' NPT or BSPT type
9	пруток квадратного сечения(квадратный профиль)(square bar)	SS41	1	Zn Plate

Инструкции к установке

-гибкая система противопожарного сплинкера это быстрый, разносторонний метод установки спринклера. Для надлежащего использования система должна быть установлена правильно. Так как условия установки будут варьироваться в зависимости от технологических операций, также и методы для связи и обеспечения безопасности гибкой системы противопожарного сплинкера(Since installation conditions will vary between jobs, so will methods for connecting and securing fire-fighting sprinkler flexible drop system). Ответственность за определение насколько правильно и безопасно установлена система лежит на человеке, устанавливающем систему. Следующий метод один из возможных методов обеспечения безопасности гибкой системы противопожарного спринклера.

1. Присоединить переходную муфту. Удалить конец переходной муфты от гибкой системы противопожарного спринклера и удостовериться, что уплотнение на месте. Снова подключить переходную муфту к системе спринклера и затянуть для обеспечения герметичного соединения.	2. Завершить ниппель Убрать конец ниппеля от гибкой системы противопожарного спринклера  и проверить, что уплотнение находится на месте. Снова подключить ниппель к системе противопожарного спринклера. Присоединить ниппель к главной трубе и при помощи герметизационных и затягивающих операций проверить герметичность соединения.
3. Установить пруток квадратного сечения(square bar) Установить, присоединить и закрепить пруток квадратного сечения к потолочной керамической сетке(решетке) (ceiling tile grid), используя прямоугольные консольные подшипники(rectangular bracket).	4. Изгибание Изогните гибкую систему противопожарного сплинкера вручную к желаемому положению головы спринклера. Минимальный радиус изгиба 3''(76,2 мм)
5. Установить переходную муфту Соединить конец переходной муфты гибкой системы противопожарного спринклера с прутком квадратного сечения, используя закругленный консольный подшипник. Надежно затянуть для предотвращения движения.	6. Тест на проверку герметичности Проверить, что все гайки, болты, консольные подшипники и соединения затянуты надежно. Испытание под давлением при помощи общих методов тестирования(pressure test the connection using conventional testing methods).

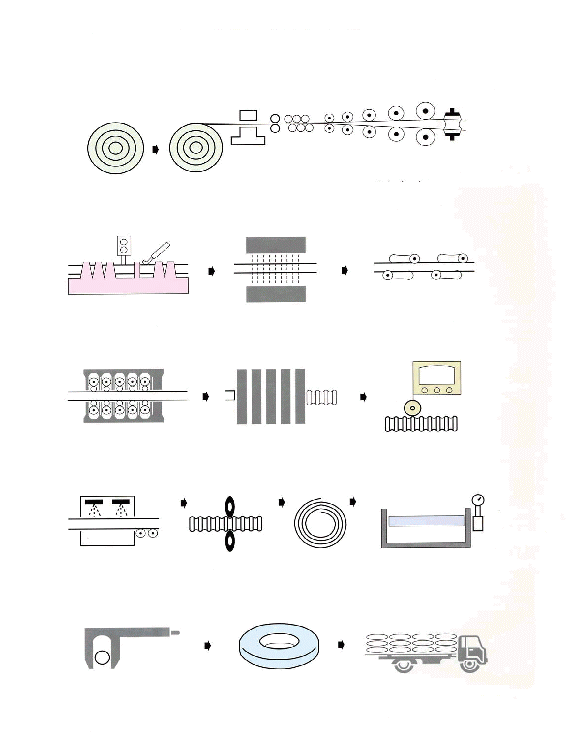

Процесс производства трубы.

  сырье    раскатка  формирование трубы

дуговая сварка вольфрамовым  проверка инфра  преобразование

электродом в среде инерт  красными лучами

ного газа(auto TIG welding)

узкий перенос формирование гофрировки измерение

длины

термическая резание  рулонирование  гидропрессионный

обработка    тест

  проверка  упаковка  вывоз

В отношении нашей гибкой системы противопожарного спринклера необходимая информация для установления потерь при трении(гидравлическом сопротивлении) следующая(regarding our fire-fighting sprinkler flexible drop system, the required data for Friction Loss(Flow resistance) to design is as follows)

∎1'' Список 40 Эквивалентов длин( в футах)- (1'' schedule 40 equivalent length(feet))

поток(flow) галлонов       в минуту номер модели	5	10	15	20	25	30	35	40
DA-SP-01A(780мм) без изгиба(no bend)	5	13	14	15	17	18	19	20
DA-SP-01B(780мм) с изгибом(bend)	-	14	14	15	17	18	19	20
DA-SP-02A(1220мм),03A(1540мм)  04A(1880мм), 05A(2540мм), 06A(3220мм)  без изгиба	55	65	72	83	96	98	-	-
DA-SP-02B(1220мм), 03B(1540мм),  04B(1880мм), 05B(2540мм), 06B(3220мм)  с изгибом	-	65	72	90	98	99	-	-

-Выпуск NPT или BSPT: A-1/2'', B-3/4''

-Потери при трении(гидравлическо сопротивление) DA-SPN, SPW, SPB, SPNB, SPWB совпадают с  характеристиками DA-SP

-Максимальный изгиб рукава гибкого спринклера 3 раза( flexible sprinkler hose maximum  bending 3 times)

-Минимальный изгиб радиуса 3''(76,2 мм)

-Относительно вышеописанных DA-SP-02A(1220мм), 03A(1540мм) 04A(1880мм), 05A(2540мм) и DA-SP-02B(1220мм), 03B(1540мм), 04B(1880мм), 05B(2540мм), 06B(3220мм) они должны быть установлены  как в сравнении с 06A и 06B(3220мм), которые имеют наибольшую длину. (Этот тест проведен по DA-SP-06A(мм), DA-SP-06B(3220 мм)
