Оглавление

Оглавление:

1.Введение………………………………………………………………………………………3

2. Что такое Barebone…………………………………………………………………………...3

3.Тест

1. Micro-Star Barebone MEGA 651………………………………………………………….4

2. EZ-Buddie <Case D1, M/B S4-2>…………………………………………………………6

4.Описание моделей

1. Soltek Qbic Barebone System……………………………………………………………..8

2. U-Buddie <UB-4m23>…………………………………………………………………….9

3. U-Buddie <UB-Em25+>…………………………………………………………………..10

4. EZ-Buddie <Case D1, M/B S4-2>…………………………….…………………………...11

5. Micro-Star Barebone MEGA 651…………………………………………………………12

6. Shuttle SB51G Barebone System………………………………………………………….13

7. Shuttle SK41G Barebone System………………………………………………………….14

8. Shuttle SN41G2 Barebone System………………………………………………………...15

9. IwillXP4-GBarebone………………………………………………………………………16

10.Iwill ZPC…………………………………………………………………………………..17

5.Выводы………………………………………………………………………………………..18

6. Источники…………………………………………………………………………………….18

Что такое barebone?

На настоящий момент правила, по которым строится barebone-система вполне определились, хотя развитие этого перспективного направления еще продолжается. Компьютеров совмещающих в себе множество функций как чисто компьютерных, так и не совсем свойственных ПК.

Современные технологии, наконец, дошли до такого уровня, когда на очень маленьком кусочке текстолита можно разместить много всего нужного и полезного. Все легко интегрируется в материнскую плату и работает очень неплохо. Поэтому в barebone-системах было решено использовать высокоинтегрированные системные платы, как правило, содержащие в себе все вышеперечисленное, плюс многое другое, включая видеокарту, а в некоторых случаях и процессор (VIA EPIA). Большинству домашних пользователей такого набора достаточно, но современные мини-ПК позволяют и большее. Так, зачастую, на плате присутствует AGP слот, а один-два PCI-слота практически обязательны. То есть при большом желании в barebone-системе можно собрать очень мощный компьютер, хотя этому и есть определенные препятствия, главным из которых является теснота корпуса. Осуществлять нормальный теплоотвод от комплектующих, в корпусе в два-три раза ниже и в полтора короче обычного задача нетривиальная.

Итак, в общем случае barebone-система, это интегрированная материнская плата, расположенная в миниатюрном стильном корпусе. Эти компоненты обязательны, а вот дальше начинает работать фантазия конкретного разработчика, что иногда приводит к появлению интересных решений. Если система располагается в совсем уж маленьком и тесном корпусе, не исключено наличие предустановленного тонкого CD-привода, такого, какие используются в ноутбуках. Зачастую barebone-система оснащается встроенным считывателем карт, что, в свете растущей популярности цифровых фотоаппаратов, выглядит полезным дополнением. Так как большинство barebone-систем ориентировано для сборки ПК для дома, многие из них имеют встроенное радио и TV-тюнер.

Помимо оснащения своих мини-ПК различными устройствами, разработчики пытаются найти и оригинальные технические решения некоторых прикладных вопросов. Например, компания EliteGroup в barebone-системе EZ-Buddie позволяет увечить частоту FSB (процессорной шины) простым вращением регулятора, расположенного на передней панели! Результаты отображаются в графическом виде на расположенном тут же многофункциональном дисплее.

Внутри компьютера, пока комплектующие еще не установлены относительно свободно, но если добавить внешнюю видеокарту, винчестер, CD-привод и процессор все становится менее радужно. Места для прохождения воздуха практически не остается, и система будет перегреваться, если комплектующие окажутся слишком горячими. Поэтому, решившись на покупку barebone-системы, стоит потратить некоторое время на то, чтобы в Сети выяснить, насколько греется то или иное устройство.

Mega PC

Внешний вид Mega PC сразу выдает его предназначение. Слоты для карт памяти, а не дисководы.

MSI Mega PC — передняя панель.

В нижней части передней панели — дверца, за которой находятся 2 USB-порта, один полноразмерный порт FireWire, два звуковых миниджэка, SPDIF In. Звук здесь хороший. В верхней части лицевой панели — дверца для CD-ROM, а посреди — дисплей. Две кнопки внизу —Power и Reset. Сходства с музыкальным центром добавляет и ручка регулировки, являющаяся по совместительству еще и кнопкой. Рядом с ней есть кнопки управления трэками, а вверху — кнопки Mode и Hi-Fi. Чтобы слушать музыку, вообще не нужен никакой софт, включая операционную систему. Можно загрузить операционную систему и работать, однако это совсем не обязательно: Audio CD, MP3 и даже радио можно слушать и без операционной системы. Вся информация о том, что вообще происходит, выводится на дисплей. Продолжительность, номер трэка, частоту радиостанции, можно увидеть на дисплеи. Также на дисплее отображается информация о том, какой режим воспроизведения включен, и спектроанализатор.

(рис.) MSI Mega PC –задняя панель

В комплекте пульт дистанционного управления..С пульта можно управлять TV-тюнером. (Он есть не во всех комплектациях.). На задней панели, помимо стандартных COM-порта, LPT-порта, двух разъемов PS/2 и двух — USB, присутствуют еще и выход встроенной видеокарты, звуковые разъемы, включая SPDIF Out, разъемы сетевого контроллера и встроенного модема, а также антенный вход. Крышка с корпуса снимается без отвертки. Основные элементы корпуса выполнены из стали, внешние элементы — из алюминия. AGP и PCI-разъемы, по одной штуке каждого вида. Имеется возможность поставить внешнее видео. Также можно поставить в PCI-слот аудиокарту. или TV-тюнер. Чтобы видеокарта или карта PCI не прислонилась случайно дорожками к металлическим салазкам HDD, на салазки наклеена специальная полоска изолятора. AM/FM-тюнер выполнен отдельным блоком сбоку от слотов. Слотов памяти — два. Процессорный слот — в центре, и оснащен креплением кулера. Две пластмассовые планки, к которым крепится кулер, прикреплены ножками, проходящими сквозь материнскую плату, прямо к нижней стенке.

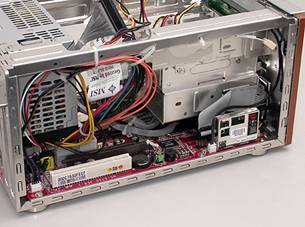

(рис.)MSI Mega PC –внутри

Эта система немного дороже других barebone-систем,: за 368 долларов вы получаете хорошую материнскую плату, малогабаритный корпус с отличным блоком питания, CD / MP3-плейер с радиоприемником и дисплеем, а также пульт дистанционного управления.

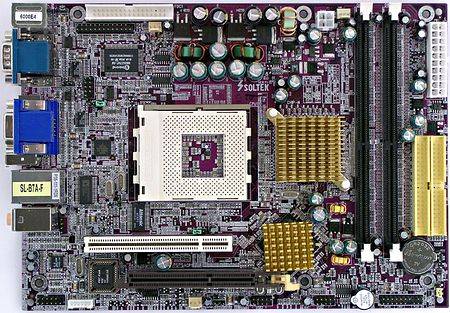

(рис.)MSI Mega PC –материнская плата

ECS EZ-Buddie

В отличие от большинства производителей barebone платформ, ECS Buddie выполнен в виде маленькой «башни». Благодаря своим маленьким размерам (см. фотографию ниже), а так же стильному дизайну EZ Buddie может размещаться как под столом, так и на столе.

(рис.) ECS EZ-Buddie-передняя панель

Практически весь корпус выполнен из алюминия, что позволило уменьшить вес. Передняя панель выполнена из двухцветного пластика. На ней черный экран EZ-Watcher – системы мониторинга всех параметров системы. Ниже размещается вторая заметная особенность, регулятор CPU Clock – системы управления частотой процессора. Кнопки извлечения CD, включения и сброса расположены по середине и выполнены в виде горизонтальной маталлизированной полосы, делящей корпус на две зоны. Кнопки имеют приятное синее свечение иконки.

В основании EZ Buddie расположен универсальный считыватель карт памяти 6-в-1, способный читать/писать карты памяти. С правой стороны по всей высоте корпуса расположена черная, полупрозрачная вставка, под которой расположены дополнительный USB2.0 порт, выход на наушники и вход для внешнего микрофона. Здесь имеется посадочное место для FireWire порта для версии EZ Buddie оснащенной FireWire контроллером. В отличие от других barebone систем, EZ Buddie имеет вертикальное расположение оптического накопителя (ODD), что позволило сделать корпус более узким. Вертикальное расположение ODD требует применение драйва со специальными держателями (все современные ODD имеют такие держатели). Недостатком вертикального расположения является невозможность чтения дисков меньшего диаметра. Пользователь может использовать CD любого дизайна и цвета, отсек ODD прикрыт крышкой, которая открывается при выдвижении диска. Кроме того, кнопка извлечения диска передает сигнал непосредственно на системную плату, а не механическое усилие на кнопку на корпусе ODD. Отсутствует FDD EZ Buddie позволяет полноценно использовать внешний USB FDD привод. На тыльной стороне корпуса. расположены панель портов ввода-вывода, разъем для подключения блока питания, выхлопной вентилятор, и два слота расширения. Панель ввода-вывода включает набор портов, выход на монитор, четыре USB2.0, сеть и звук. EZ Buddie не имеет порта модема и FireWire порта.

Что внутри?

В основе EZ Buddie лежит системная плата формата SFF – S4-2, базируемая на чипсете SiS651. Эта системная плата поддерживает процессоры Pentium 4 и Celeron в форм-факторе S478 с частотой шины 400 и 533МГц. SiS 651 имеет одноканальный контроллер памяти, используется только один модуль памяти На плате имеется два DIMM слота, позволяющих установить до 2Gb DDR памяти DDR333.ECS S4-2 включает графическое ядро SiS315, поддерживающее до 64Mb DDR памяти, отнимаемой от системной памяти. Кроме интегрированного графического ядра S4-2 система поддерживает пять USB2.0 портов, два канала ATA 133/100/66, аудио кодек C-Media CMI9739A, конфигурацию до 5.1 и сетевой контроллер RTL8201. Два слота, для оперативной памяти поддерживают до 2Gb DDR 333 памяти. В EZ Buddie используются так называемые «круглые» кабели. EZ Buddie поддерживает процессоры Pentium 4 Socket 478 с FSB 533/400. Расположение AGP слота перед PCI, позволяет использовать карты GF FX, рассчитанные на два слота. Рядом с AGP слотом расположен PCI слот и CNR слот. Для фиксации карт расширения на тыльной стороне корпуса имеется специальный зажим, который необходимо поднять во время установки карты.

EZ-Watcher – это система мониторинга параметров системы, позволяющая пользователю в любой момент времени видеть, что происходит с компьютером. Для наглядности вся информация отображается на панели, размещенной на лицевой стороне компьютера. При включении компьютера EZ-Watcher тестирует основные элементы системы (материнская плата, память, процессор, жесткий диск и ODD), и по очереди зажигает соответствующие иконки на панели. В случае если какой-либо элемент не проходит испытание, его иконка начинает мигать, а верхней части экрана отображается тревожное предупреждение в виде гаечного ключа. Иконки HDD и ODD одновременно используются для отображения статуса устройства. Слева от этих иконок расположен блок измерения температуры процессора и системы. EZ-Watcher сигнализирует о перегреве системы.

(рис.) EZ Buddie передняя панель (EZ-Watcher)

В нижней части панели отображается текущая частота процессора в ГГц,. EZ-Watcher отображает реальную текущую частоту с точность до десятков МГц. Чуть выше, значения частоты расположен своеобразный «спидометр», отображающий уровень разгона процессора с помощью CPU Clock..

Модели 2003 года

Soltek Qbic Barebone System <EQ3000W> (Socket478, i845GE, Audio AC97, SVGA, Lan 1x100, IEEE-1394, USB2.0, Al )	Розница: 289 Опт: 280 Дилер: 273
Описание	Корпус с установленной в нем материнской платой B8A-F.
Чипсет	Intel 845GE (RG82845GE + FW82801DB (ICH4))
Частота шины	533/400 МГц
Отсеков 3,5 дюйма	1
Гнездо процессора	Socket 478
Поддержка типов процессоров	Intel Pentium 4, Celeron (Willamette, Northwood).
Передняя панель	Кнопки: Power, reset, индикаторы: Power, HDD, коммуникационные разъемы. Матовая передняя панель.
Отсеков 5,25 дюйма	2
Форм-фактор	Shuttle Form Factor
Внутренних отсеков 3,5 дюйма	1
Поддержка Hyper Threading	Да
AGP	v 2.0 (4x/2х). Карты с Vi/o 3.3В не поддерживаются.
Количество разъемов PCI	1
Количество разъемов DDR DIMM	2
Тип поддерживаемой памяти	PC2700 (DDR333), PC2100 (DDR266)
Max объем оперативной памяти	2 Гб
Охлаждение	2 вентилятора на задней стенке корпуса. Процессорный кулер преобретается отдельно.
Поддержка UDMA/66	Да
Поддержка UDMA/100	2 канала с возможностью подключения 4х устройств.
Материал	Алюминий
Видео	Интегрировано в чипсет (до 64 Мб системной памяти используется как видеопамять).
Контроллер IEEE-1394	Agere FW323
Сеть	Сетевой контроллер RealTek RTL8100B, 10/100 Мбит/сек
Клавиатура/мышь	PS/2
Звук	6- канальный AC'97 аудиокодек Realtek ALC650
Порты	Задняя панель: 2х СОМ, 1х VGA монитор, PS/2 клавиатура, PS/2 мышь, 1х front/rear/sub&bass, 4х USB 2.0, 1х RJ45 LAN. Передняя панель: Mic-In, наушники, 2х USB 2.0, 2х оптический SPDIF выход, 3х 1pin).
Блок питания	Встроенный, 200 Вт
Размеры (ширина х высота х глубина)	215 x 230 x 295 мм
Размеры упаковки (измерено в НИКСе)	Длина - 44.5 см, ширина - 31 см, высота - 32 см.
Вес брутто (измерено в НИКСе)	5.70 кг
Ссылка на сайт производителя	Soltek Computer Inc.

U-Buddie <UB-4m23> (Socket478, SiS650GL, SVGA, Lan 1x100, AC97,Al)	Розница: 230 Опт: 223 Дилер: 218
Описание	Сверхкомпактный корпус с установленной в нем материнской платой ES4m, модемом и CD-ROM. Так же в комплект входит USB устройство для чтения/записи Flash карт CFtypeI/CFtypeII/SMC/MMC/SD/MS
Чипсет	SIS 650GL + SIS 962L
Частота шины	400 МГц
Гнездо процессора	Socket 478
Поддержка типов процессоров	Intel Pentium 4, Celeron с частотой до 2.6 ГГц.
Передняя панель	Кнопки: Power, reset, коммуникационные разъемы.
Количество разъемов PCI	1 (для низкопрофильных карт)
Количество разъемов DDR DIMM	1
Тип поддерживаемой памяти	PC1600 (DDR200), PC2100 (DDR266)
Max объем оперативной памяти	0,5 Гб
HDD	Установка стандартного 3.5" HDD невозможна. Есть одно посадочное место для компактного 2.5" HDD
Охлаждение	Процессорный кулер в комплекте.
FlashDrive	Поддержка карт памяти Compact Flash type I/II/ Micro Drive, Smart Media, Secure Digital / Multi Media Cards, Memory Stick
CD-ROM	Установка стандартных 5.25" устройств невозможна. Возможно использование низкопрофильных устройств для ноутбуков (одно посадочное место занято CD-ROM'ом)
Поддержка UDMA/66	Да
Поддержка UDMA/100	Да
Поддержка UDMA/133	2 канала с возможностью подключения 2х устройств.
Материал	Алюминий
Видео	Интегрировано в чипсет (видеоядро SiS315, до 64 Мб системной памяти используется как видеопамять).
Сеть	10/100 Мбит/сек
Клавиатура/мышь	PS/2
Модем	V.90
Звук	4х канальный AC'97 аудиокодек.
Порты	Задняя панель: 1х СОМ, 1х LPT, 1х VGA монитор, PS/2 клавиатура, PS/2 мышь, аудиоразъемы (line-out, line-in, mic-in), 4х USB 2.0, 1х RJ45 LAN, RJ-11 modem; Передняя панель: наушники, микрофон, 1х USB 2.0.
Блок питания	Внешний, 90 Вт
Размеры (ширина х высота х глубина)	232 x 75 x 244 мм (с подставкой), 232 x 75 x 230 мм (без подставки)
Размеры упаковки (измерено в НИКСе)	Длина - 32 см, ширина - 15,5 см, высота - 29,5 см
Вес брутто (измерено в НИКСе)	3,7 кг.
Ссылка на сайт производителя	Elitegroup Computer Systems

U-Buddie <UB-Em25+> (VIA C3, SiS630, CD-ROM, SVGA, Lan 1x100, AC97, Al)	Розница: 198 Опт: 192 Дилер: 187
Описание	Сверхкомпактный корпус с установленной в нем материнской платой EVEm+, модемом и CD-ROM.
Чипсет	SiS 630E
Гнездо процессора	В плату впаян процессор VIA C3. Разъема Socket нет, модернизация процессора невозможна.
Поддержка типов процессоров	VIA C3
Передняя панель	Кнопки: Power, reset, коммуникационные разъемы.
Количество разъемов PCI	1 (для низкопрофильных карт)
Количество разъемов DIMM	1
Тип поддерживаемой памяти	PC100, РС133 SDRAM
Max объем оперативной памяти	0,5 Гб
HDD	Установка стандартного 3.5" HDD невозможна. Есть одно посадочное место для компактного 2.5" HDD
Охлаждение	2 вентиляора 40х40 мм. 1 на процессоре и 1 вытяжной.
CD-ROM	Установка стандартных 5.25" устройств невозможна. Возможно использование низкопрофильных устройств для ноутбуков (одно посадочное место занято CD-ROM'ом)
Поддержка UDMA/66	Да
Поддержка UDMA/100	Да
Поддержка UDMA/133	2 канала с возможностью подключения 2х устройств.
Материал	Алюминий
Видео	Интегрировано в чипсет (видеоядро SiS300, до 32 Мб системной памяти используется как видеопамять).
Сеть	10/100 Мбит/сек
Клавиатура/мышь	PS/2
Модем	V.90
Звук	2х канальный AC'97 аудиокодек.
Порты	Задняя панель: 1х СОМ, 1х LPT, 1х VGA монитор, PS/2 клавиатура, PS/2 мышь, аудиоразъемы (line-out, line-in, mic-in), 4х USB 2.0, 1х RJ45 LAN, RJ-11 modem; Передняя панель: наушники, микрофон, 1х USB 2.0.
Блок питания	Внешний, 60 Вт
Размеры (ширина х высота х глубина)	232 x 75 x 244 мм (с подставкой), 232 x 75 x 230 мм (без подставки)
Размеры упаковки (измерено в НИКСе)	Длина - 32 см, ширина - 15,5 см, высота - 29,5 см
Вес брутто (измерено в НИКСе)	2,85 кг.
Ссылка на сайт производителя	Elitegroup Computer Systems

EZ-Buddie <Case D1, M/B S4-2> Barebone System (Socket478, SiS651, Lan 1x100, IEEE-1394, Audio AC97, SVGA, Al)	Розница: 203 Опт: 197 Дилер: 192
Описание	Корпус с установленной в нем материнской платой S4-2.
Чипсет	SIS 651 + SIS 962
Частота шины	533/400 МГц
Отсеков 3,5 дюйма	1 (занят устройством для работы с Flash картами)
Гнездо процессора	Socket 478
Поддержка типов процессоров	Intel Pentium 4, Celeron.
Передняя панель	Кнопки: Power, reset, выгрузки CD, регулятор частоты процессорной шины, большой информационный дисплей на диодах с индикаторами частоты процессора, температуры процессора и платы, активности CD и HDD, индикатором неисправностей, коммуникационные разъемы.
Отсеков 5,25 дюйма	1, закрыт откидной крышкой
Форм-фактор	microATX (244 x 205 мм)
Внутренних отсеков 3,5 дюйма	1
Поддержка Hyper Threading	Да
AGP	v 2.0 (4x/2х).
Количество разъемов PCI	1 32-битный слот
Количество разъемов DDR DIMM	2
Тип поддерживаемой памяти	PC2700 (DDR333), PC2100 (DDR266)
Max объем оперативной памяти	2 Гб
Охлаждение	Вентилятор на задней стенке корпуса, процессорный кулер в комплекте, система контроля скорости вращения вентиляторов в зависимости от температуры.
Разъем CNR	Есть
FlashDrive	Поддержка карт памяти Compact Flash type I/II/ Micro Drive, Smart Media, Secure Digital / Multi Media Cards, Memory Stick
Поддержка UDMA/66	Да
Поддержка UDMA/100	Да
Поддержка UDMA/133	2 канала с возможностью подключения 4х устройств.
Материал	Алюминий
Видео	Интегрировано в чипсет (видеоядро SiS315, до 64 Мб системной памяти используется как видеопамять).
Контроллер IEEE-1394	Интегрирован в чипсет.
Сеть	RealTek RTL8201BL, 10/100 Мбит/сек
Клавиатура/мышь	PS/2
Звук	6- канальный AC'97 аудиокодек C-Media 9739A
Порты	Задняя панель: 1х СОМ, 1х LPT, 1х VGA монитор, PS/2 клавиатура, PS/2 мышь, аудиоразъемы (line-out, line-in, mic-in), 4х USB 2.0, 1х RJ45 LAN, 1х 1pin); Передняя панель: наушники, микрофон, 1х USB 2.0, 1х 1pin).
Блок питания	Внешний
Размеры (ширина х высота х глубина)	262 x 162 x 310 мм
Размеры упаковки (измерено в НИКСе)	Длина - 52 см, ширина - 21 см, высота - 32,5 см
Вес брутто (измерено в НИКСе)	5,4 кг.
Ссылка на сайт производителя	Elitegroup Computer Systems

Micro-Star Barebone MEGA 651 (Socket478, SiS651, SVGA+AGP+Audio+LAN+IEEE1394+USB2.0,AM/FM, CD Player, FC Reader)ПДУ	Розница: 304 Опт: 296 Дилер: 288
Тех. Поддержка: Драйвер для этого устройства >>>
Описание	Корпус с установленной в нем материнской платой MS-6760 и пультом дистанционного управления.
Чипсет	SIS 651 + SIS 962
Частота шины	533/400 МГц
Гнездо процессора	Socket 478
Поддержка типов процессоров	Intel Pentium 4.
Передняя панель	Кнопки для управления аудиосистемой при выключенном питании, большой информационный дисплей на диодах с графическим эквалайзером, устройство для работы с карточками памяти, коммуникационные разъемы.
Форм-фактор	185 x 290 мм
AGP	4x
Количество разъемов PCI	1 32-битный слот
Количество разъемов DDR DIMM	2
Тип поддерживаемой памяти	PC2700 (DDR333), PC2100 (DDR266), PC1600 (DDR200).
Max объем оперативной памяти	2 Гб
Охлаждение	1 вентилятор на задней стенке корпуса.
Поддержка UDMA/66	Да
Поддержка UDMA/100	2 канала с возможностью подключения 2х устройств.
Видео	Интегрировано в чипсет (видеоядро SiS315, до 64 Мб системной памяти используется как видеопамять).
Контроллер IEEE-1394	Интегрированный в чипсет контроллер + интерфейс физического уровня UPD72852.
Сеть	RealTek RTL8101L, 10/100 Мбит/сек
Клавиатура/мышь	PS/2
Модем	MDC модуль.
Звук	6- канальный AC'97 аудиокодек Realtek ALC650
Порты	Задняя панель: 1х LPT, 1х СОМ, 1х VGA монитор, PS/2 клавиатура, PS/2 мышь, 1х Mic-In/Line-In/Line-Out, 2х USB 2.0, 1х RJ45 LAN, 1х SPDIF, 1х RJ11 модем, Передняя панель: Mic-In/наушники, 2х USB 2.0, 1х SPDIF, 1х 1pin), 1х 1pin), Card Reader.
Блок питания	200 ватт, PFC.
Размеры (ширина х высота х глубина)	202 x 151 x 320 мм
Размеры упаковки (измерено в НИКСе)	Длина - 44,5 см, ширина - 26,5 см, высота - 38 см.
Вес брутто (измерено в НИКСе)	5,40 кг
Прочее	Проигрывание MP3, Audio CD или прослушивание радиоприемника при выключенном питании, ПДУ в комплекте.
Ссылка на сайт производителя	Micro-Star Int'l CO., Ltd.

Shuttle SB51G Barebone System (Socket478, i845GE, Lan 1x100, IEEE-1394, Audio AC97, SVGA, TV out, Al )	Розница: 277 Опт: 269 Дилер: 262
Описание	Корпус с установленной в нем материнской платой FB51.
Чипсет	Intel 845GE + ICH4
Частота шины	533/400 МГц
Отсеков 3,5 дюйма	1
Гнездо процессора	Socket 478
Поддержка типов процессоров	Intel Pentium 4, Celeron.
Передняя панель	Кнопки: Power, reset, индикаторы: Power, HDD, коммуникационные разъемы.
Отсеков 5,25 дюйма	1
Форм-фактор	Shuttle Form Factor
Внутренних отсеков 3,5 дюйма	1
Поддержка Hyper Threading	Да
AGP	v 2.0 (4x/2х). Карты с Vi/o 3.3В не поддерживаются.
Количество разъемов PCI	1
Количество разъемов DDR DIMM	2
Тип поддерживаемой памяти	PC2700 (DDR333), PC2100 (DDR266), PC1600 (DDR200).
Max объем оперативной памяти	2 Гб
Охлаждение	2 вентилятора на задней стенке корпуса, система охлаждения процессора на основе тепловых трубок в комплекте.
Поддержка UDMA/66	Да
Поддержка UDMA/100	2 канала с возможностью подключения 4х устройств.
Материал	Алюминий
Видео	Интегрировано в чипсет (до 64 Мб системной памяти используется как видеопамять).
Контроллер IEEE-1394	VIA VT6306
Сеть	RealTek RTL8100B, 10/100 Мбит/сек
Клавиатура/мышь	PS/2
Звук	6- канальный AC'97 аудиокодек Realtek ALC650
Порты	Задняя панель: 2х СОМ, 1х VGA монитор, PS/2 клавиатура, PS/2 мышь, 1х front/rear/sub&bass, 2х USB 2.0, 1х RJ45 LAN, 1х SPDIF вход, 2х IEEE1394. Передняя панель: Mic-In/наушники, 2х USB 2.0, 1х SPDIF выход, 1х 1pin).
Размеры (ширина х высота х глубина)	200 x 185 x 300 мм
Размеры упаковки (измерено в НИКСе)	Длина - 42, ширина - 27.5 см, высота - 24 см
Вес	2,85 кг
Вес брутто (измерено в НИКСе)	4,85 кг
Ссылка на сайт производителя	Shuttle Inc

Shuttle SK41G Barebone System (SocketA, VIA KM266, Lan 1x100, IEEE-1394, AC97, SVGA, TV out ,Al )	Розница: 244 Опт: 236 Дилер: 230
Описание	Корпус с установленной в нем материнской платой FХ41.
Чипсет	VIA KM266 (KM266 + TV8235)
Частота шины	200/266 МГц
Гнездо процессора	Socket 462 (A)
Отсеков 3,5 дюйма	1
Поддержка типов процессоров	AMD AthlonXP/Athlon/Duron
Передняя панель	Кнопки: Power, reset, индикаторы: Power, HDD, коммуникационные разъемы.
Отсеков 5,25 дюйма	1
Форм-фактор	Shuttle Form Factor
Внутренних отсеков 3,5 дюйма	1
AGP	v 2.0 (4x/2х).
Количество разъемов PCI	1 32-битный слот
Количество разъемов DDR DIMM	2
Тип поддерживаемой памяти	PC2100 (DDR266), PC1600 (DDR200).
Max объем оперативной памяти	2 Гб.
Охлаждение	2 вентилятора на задней стенке корпуса, система охлаждения процессора на основе тепловых трубок в комплекте.
Поддержка UDMA/66	Да
Поддержка UDMA/100	Да
Поддержка UDMA/133	2 канала с возможностью подключения 4х устройств.
Материал	Алюминий
Видео	Интегрировано в чипсет (видеоядро Savage8, 8-32 Мб системной памяти используется как видеопамять).
Контроллер IEEE-1394	VIA VT6306
Сеть	RealTek 8100B, 10/100 Мбит/сек
Клавиатура/мышь	PS/2
Звук	6- канальный AC'97 аудиокодек Realtek ALC650
Порты	Задняя панель: 2х СОМ, 1х VGA монитор, PS/2 клавиатура, PS/2 мышь, 1х front/rear/sub&bass, 2х USB 2.0, 1х RJ45 LAN, 1х TV-выход (S-video), 2х IEEE1394. Передняя панель: Mic-In/наушники, 2х USB 2.0, 1х оптический SPDIF выход, 1х 1pin).
Размеры (ширина х высота х глубина)	200 x 185 x 300 мм
Размеры упаковки (измерено в НИКСе)	Длина - 42 см, ширина - 27,5 см, высота - 24 см
Вес	2,85 кг
Вес брутто (измерено в НИКСе)	4,90 кг
Ссылка на сайт производителя	Shuttle Inc

Shuttle SN41G2 Barebone System (SocketA, Nvidia nForce2+MCP-T, SVGA+AGP+Audio+LAN+IEEE1394+USB2.0, TV out, Al)	Розница: 309 Опт: 300 Дилер: 292
Описание	Корпус с установленной в нем материнской платой FN41.
Чипсет	NVidia nForce 2 (nForce2 IGP + nForce2 MCP-T)
Частота шины	200/266/333 МГц
Отсеков 3,5 дюйма	1
Гнездо процессора	Socket 462 (A)
Поддержка типов процессоров	AMD AthlonXP/Athlon/Duron
Передняя панель	Кнопки: Power, reset, индикаторы: Power, HDD, коммуникационные разъемы.
Отсеков 5,25 дюйма	1
Форм-фактор	Shuttle Form Factor
Внутренних отсеков 3,5 дюйма	1
AGP	v 3.0 (4x/8х). Карты с Vi/o 3.3В не поддерживаются.
Количество разъемов PCI	1 32-битный слот
Количество разъемов DDR DIMM	2 (для активизации 2х канального режима работы памяти модули устанавливаются парами)
Тип поддерживаемой памяти	PC3200 (DDR400), PC2700 (DDR333), PC2100 (DDR266), PC1600 (DDR200).
Max объем оперативной памяти	2 Гб
Охлаждение	2 вентилятора на задней стенке корпуса, система охлаждения процессора на основе тепловых трубок в комплекте.
Поддержка UDMA/66	Да
Поддержка UDMA/100	Да
Поддержка UDMA/133	2 канала с возможностью подключения 4х устройств.
Материал	Алюминий
Видео	Интегрировано в чипсет (видеоядро Geforce4 MX, до 64 Мб системной памяти используется как видеопамять).
Контроллер IEEE-1394	Интегрированный в чипсет контроллер + интерфейс физического уровня Realtek 8порта)
Сеть	RealTek 8201BL, 10/100 Мбит/сек
Клавиатура/мышь	PS/2
Звук	6- канальный AC'97 аудиокодек Realtek ALC650
Порты	Задняя панель: 1х СОМ, 2х VGA монитор, PS/2 клавиатура, PS/2 мышь, 1х front/rear/sub&bass, 2х USB 2.0, 1х RJ45 LAN, 1х TV-выход S-video), 2х IEEE1394. Передняя панель: Mic-In/наушники, 2х USB 2.0, 1х оптический SPDIF выход, 1х 1pin).
Размеры (ширина х высота х глубина)	200 x 185 x 300 мм
Размеры упаковки (измерено в НИКСе)	Длина - 42 см, ширина - 27,5 см, высота - 24 см
Вес	2,85 кг
Вес брутто (измерено в НИКСе)	4,95 кг
Ссылка на сайт производителя	Shuttle Inc

IwillXP4-GBarebone System (Socket478, i845GE, Audio AC97, SVGA, Lan 1x100, IEEE-1394, USB2.0, Al )	Розница:  Опт: Дилер:
Описание	Корпус с установленной в нем материнской платой B8A-F.
Чипсет	i845GE в составе Iwill XP4-G
Частота шины	FSB до 533 МГц
Отсеков 3,5 дюйма	1 внутренний 3,5", 1 внешний 5,25"
Гнездо процессора	Socket 478
Поддержка типов процессоров	Intel Pentium 4, Celeron (Willamette, Northwood).
Передняя панель	2 порта USB (2.0), линейный выход (на наушники), микрофонный вход, кнопки включения питания и кнопка Reset.
Отсеков 5,25 дюйма	1 внешний 5,25"
Форм-фактор	Shuttle Form Factor
Внутренних отсеков 3,5 дюйма	1
Поддержка Hyper Threading	Да
AGP	4x, только (полуторавольтовые карты)
Количество разъемов PCI	1
Количество разъемов DDR DIMM	1
Тип поддерживаемой памяти	DDR200/266/333
Max объем оперативной памяти	2 Гб
Охлаждение	2 вентилятора на задней стенке корпуса. Процессорный кулер приобретается отдельно.
Поддержка UDMA/66	Да
Поддержка UDMA/100	2 канала с возможностью подключения 4х устройств.
Материал	Алюминий
Видео	AGP (4x, Видео: встроенная графика i845GE)
Контроллер IEEE-1394
Сеть	10/100 Мбит Fast Ethernet, Realtek RTL8100B PHY
Клавиатура/мышь	PS/2
Звук	Аудио: AC'97-кодек ALC650
Порты	Задняя панель: 2 порта PS/2, 1 LPT, 1 COM, 1 VGA, 1 LAN, 2 USB (2.0) и 3 Audio.
Блок питания	БП: Chyang Fun CWT-220FXC-P, 220 Вт
Размеры корпуса (ШxГxВ):	190x270x165 мм
Размеры упаковки (измерено в НИКСе)	.
Вес брутто (измерено в НИКСе)
Ссылка на сайт производителя

Iwill ZPC Barebone System (Socket478, Intel 845GV, USB2.0, Al )	Розница:  Опт: Дилер:
Описание	Корпус с установленной в нем материнской платой.
Чипсет	Iwill ZPC, Intel 845GV
Частота шины	FSB до 533
Отсеков 3,5 дюйма
Гнездо процессора	Socket 478
Поддержка типов процессоров	Intel Pentium 4, Celeron (Willamette, Northwood).
Передняя панель	2 порта FireWire, 2 USB (2.0), линейный выход и микрофонный вход, кнопки включения питания и Reset, а также отверстие под CD/DVD-привод slim-типа.
Отсеков 5,25 дюйма	Отсеки: нет
Форм-фактор	Shuttle Form Factor
Внутренних отсеков 3,5 дюйма	Отсеки: нет
Поддержка Hyper Threading	Да
AGP	4x, (только полуторавольтовые карты)
Количество разъемов PCI	Слоты расширения: нет
Количество разъемов DDR DIMM	Слоты расширения: нет
Тип поддерживаемой памяти
Max объем оперативной памяти	2 Гб
Охлаждение	70-миллиметровым вентилятором от Bi-Sonic
Поддержка UDMA/66	Да
Поддержка UDMA/100	Да
Материал	Алюминий
Видео	встроенная графика i845GV
Контроллер IEEE-1394
Сеть	10/100 Мбит Fast Ethernet, Realtek RTL8100B PHY
Клавиатура/мышь	PS/2
Звук	AC'97-кодек ALC650 (только стерео)
Порты	2 PS/2, 1 COM, 1 VGA, 1 LAN, 2 USB (2.0), 2 Audio (микрофон/линейный выход)
Блок питания	БП (от Delta Electronics, 19-вольтовый, на 90 Вт).
Размеры корпуса (ШxГxВ):	184(Ш)x263(Г)x54(В)
Размеры упаковки (измерено в НИКСе)	.
Вес брутто	Не более 4 кг
Ссылка на сайт производителя

Выводы

Barebone-системы идеально подходят для создания домашнего компьютера начального и среднего уровня. Они отлично выглядят, занимают мало места и шумят значительно тише своих полноразмерных собратьев. Недостатком их можно считать относительно высокую цену. Множество полезных дополнительных устройств TV-тюнер, радио, установленные в Barebone системы отлично приспособлены для выполнения своих прямых функций.

По материалам:

http://koi. *****

http://www. *****

http://www.

http://www. *****

Barebone-скелет (перевод)
