EVS214 Цифровой контроллер для холодильных камер, снабженных вентиляцией, с функциями Энергосбережения и НАССР.
1 Подготовка
1.1 Внимание
Внимательно прочитайте инструкцию перед установкой и использованием контроллера и примите во внимания дополнительную информацию по установке и электроподключению; храните эти инструкции рядом с прибором.
1.2 Инструкция по установке контроллера

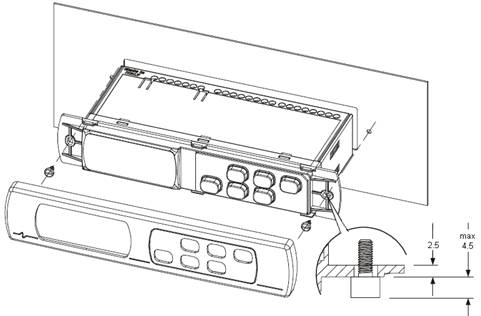

Установочная панель c двумя винтами Ø2.9 мм или М3, со следующими размерами:
В независимости от типа подключений, максимальная глубина 89.5 мм, также относительно моделей с контактной группой ‘Faston’ (с прямым, плотно подключенным, гнездом ‘Faston’).
РАЗМЕР | МИН. (мм) | СТАНДАРТНЫЙ (мм) | МАКС. (мм) |
А | 150.0 | 150.0 | 150.5 |
В | 31.0 | 31.0 | 31.5 |
C | 164.0 | 165.0 | 166.0 |
Дополнительная информация к установке:
· регулируйте момент затяжки винтов, чтобы избежать повреждения корпуса
· режим работы (рабочая температура, относительная влажность и т. д.) должен быть в пределах, указанных в технических характеристиках
· не устанавливайте прибор рядом с источниками тепла (нагревательными приборами, потоками горячего воздуха и т. д.), в зонах значительного электромагнитного излучения, в местах, подверженных воздействию прямых солнечных лучей, дождя, влаги, пыли, механических вибраций и ударов
· в соответствие с нормами безопасности, защита от постороннего электрического воздействия должна быть обеспечена точной установкой прибора; части, обеспечивающие защиту, должны быть установлены таким образом, чтобы демонтаж осуществлялся только при помощи специального инструмента

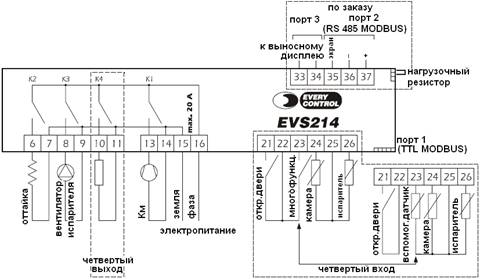

1.2 Электроподключение (см. схемы, приведенные ниже)
Относительно опций на схеме:
· работа четвертого входа зависит от параметра Р4
· пользовательское управление, осуществляемое четвертым выходом, зависит от параметра u1
· порт 1 является серийным портом для соединения с системой мониторинга (через последовательный интерфейс TTL с протоколом соединения MODBUS) или с ключом программирования; порт не должен использоваться одновременно для разных целей.
· порт 2 является серийным портом для соединения с системой мониторинга (через RS 485 с протоколом соединения MODBUS$ по заказу); порт 2 не должен использоваться одновременно с портом 1 для схожих целей.
· порт 3 является портом для соединения с выносным дисплеем (по заказу; выносной дисплей показывает величину, заданную параметром Р6)
Дополнительная информация:
· при работе с приборами не использовать электрические или пневматические отвертки
· при перемещении прибора из холодной среды в теплую, прибор можно включать после часа нахождения в теплой среде
· проверьте рабочее напряжение, частоту питающей сети и электрическую мощность прибора; они должны соответствовать местному электропитанию
· отключите электропитание перед текущим ремонтом прибора
· не используйте прибор как защитное устройство
· для ремонта и информации о приборе, пожалуйста, свяжитесь с отделом продаж EVCO
2 Правила работы с прибором
2.1 Включение/выключение прибора в ручную
· убедитесь, что клавиатура не заблокирована и никакая процедура не выполняется
· нажмите
, удерживая 2сек.
Если прибор выключен, регулятор будет отключен; включение/выключение света в холодильной камере или вспомогательного выхода, при выключенном приборе, зависит от параметра u2
Выключение прибора осуществляется через программное обеспечение (прибор находится под напряжением).
Состояние прибора можно изменять при помощи функции удаленного доступа (см. п. ЦИФРОВОЙ ВХОД), используя многофункциональный вход.
2.2 Дисплей
При нормальной работе включенного прибора, дисплей отобразит величину, установленную параметром Р5:
· если Р5=0, дисплей отобразит температуру холодильной камеры
· если Р5=1, дисплей отобразит температуру рабочей установки камеры
· если Р5=2, дисплей отобразит температуру испарителя
· если Р5=3, дисплей отобразит разность температур: “температура холодильной камеры «минус» температура испарителя”
· если Р5=4, дисплей покажет температуру, считываемую вспомогательным датчиком (если параметр Р4 имеет значение 1или 2)
При выключенном приборе, дисплей также будет отключен.
2.3 Просмотр показаний реальной температуры холодильной камеры (при Р5≠0)
· убедитесь, что клавиатура не заблокирована и никакая процедура не выполняется
· нажмите
, удерживая 2 сек.: дисплей покажет первый имеющийся символ
· нажмите
или
для выбора “Pb1”
· нажмите
Если Вам необходимо закончить процедуру
· нажмите (или не производите действий в течение 15 сек.)
· нажмите
или не производите действий в течение 60 сек.
Если при нормальной работе дисплей показывает температуру холодильной камеры (параметр Р5=0), значок “Pb1” показан не будет
2.4 Просмотр показаний температуры испарителя (при Р5#1)
· убедитесь, что клавиатура не заблокирована и никакая процедура не выполняется
· нажмите
, удерживая 2 сек.: дисплей покажет первый имеющийся символ
· нажмите или для выбора “Pb2”
· нажмите
Если Вам необходимо закончить процедуру
· нажмите (или не производите действий в течение 15 сек.)
· нажмите или не производите действий в течение 60 сек.
Если датчик испарителя не подключен (параметр Р3=0), значок “Pb2” не будет показан.
2.5 Показания температуры, считываемой вспомогательным датчиком (если параметр Р4 имеет значение 1 или 2)
· убедитесь, что клавиатура не заблокирована и никакая процедура не выполняется
· нажмите , удерживая 2 сек.: дисплей покажет первый имеющийся символ
· нажмите или для выбора “Pb3”
· нажмите
Если Вам необходимо закончить процедуру
· нажмите (или не производите действий в течение 15 сек.)
· нажмите или не производите действий в течение 60 сек.
Если функция четвертого входа не является одной из функций вспомогательного датчика (параметр Р4=0 или3), значок “Pb3” не будет показан.
2.6 Ручное активирование процесса оттайки
· убедитесь, что клавиатура не заблокирована, никакая процедура не выполняется и не запущена функция Динамического охлаждения
· нажмите
, удерживая 4 сек.
Если функцией датчика испарителя является функция датчика процесса оттайки (параметр Р3=1) и к времени активации процесса оттайки температура испарителя выше той, что была задана параметром d2, процесс оттайки активизирован не будет.
2.7 Включение/выключение освещения холодильной камеры вручную (если параметр u1 имеет значение 0)
· убедитесь, что никакой процедуры не выполняется
· нажмите
Освещение холодильной камеры можно изменять с удаленного доступа, используя вход открывания двери и многофункциональный вход; также см. параметр u2.
2.8 Включение предохранения от запотевания вручную (если параметр u1 имеет значение 1)
· убедитесь, что никакой процедуры не выполняется
· нажмите , удерживая 2сек.: предохранение от запотевания включится на время, установленное параметром b1.
Запрещается отключать предохранение от запотевания вручную.
2.9 Включение/отключение вспомогательного выхода вручную (если параметр u1 имеет значение 2)
· убедитесь, что клавиатура не заблокирована и никакой процедуры не выполняется
· нажмите
Используя многофункциональный вход можно включать/отключать вспомогательный выход с удаленного доступа.
Если вспомогательный выход был активирован вручную, его отключение должно осуществляется так же вручную (в случае активации вспомогательного выхода с удаленного доступа, его отключение также производить с удаленного доступа); также см. параметр u2.
2.10 Включение/отключение функции динамического охлаждения (быстрой заморозки).
· убедитесь, что клавиатура не заблокирована, никакой процедуры не выполняется и процедура стекания конденсата или задержка работы вентилятора испарителя после стекания конденсата процесса оттайки не запущены
· нажмите, удерживая 4 сек: рабочие установки понизят температуру до заданной параметром r5 (на время, заданное параметром r6).
Во время динамического охлаждения процесс оттайки активирован не будет; если временной интервал между процессами оттайки истекает во время выполнения функции динамического охлаждения, процесс оттайки будет начат сразу после завершения действия функции.
2.11 Блокировка/разблокировка клавиатуры
Чтобы заблокировать клавиатуру:
· убедитесь, что никакой процедуры не выполняется
· нажмите одновременно и , удерживая 2 сек.: дисплей покажет “Loc” 1сек
Если клавиатура заблокирована, Вы не сможете:
· включить/выключить прибор вручную
· просмотреть показания температуры испарителя
· просмотреть показания температуры, считываемой вспомогательным датчиком
· активировать процесс оттайки вручную
· активировать/деактивировать вспомогательный выход вручную
· активировать/деактивировать функцию Динамического охлаждения
· просмотреть информацию на НАССР сигналах тревоги
· удалить список НАССР сигналов тревоги
· изменить рабочие установки, устанавливаемые параметром SP, а также рабочие установки процедуры, описанной в параграфе 4.1.
Эти действия вызовут отображение знака “Loc” 1сек
Чтобы разблокировать клавиатуру:
· нажмите одновременно и , удерживая 2 сек.: дисплей покажет “UnL” 1сек
2.12 Отключение звукового сигнала
· убедитесь, что никакой процедуры не выполняется
· нажмите любую кнопку (первое кратковременное нажатие кнопки не вызовет ее запрограммированное действие).
3 НАССР
3.1 Предварительная информация
Прибор способен хранить до 3 НАССР сигналов тревоги и предоставлять информацию о:
· критическом значение
· время действия сигнала тревоги (от 1 мин до 99 час или 59 мин, частично в случае звучания сигнала тревоги).
КОД | ВИД СИГНАЛА ТРЕВОГИ (И КРИТИЧСКОЕ ЗНАЧЕНИЕ) |
AL | Сигнал тревоги при достижении нижнего критического значения температуры (наименьшее значение температуры, вне зависимости от вида сигнала тревоги) |
AH | Сигнал тревоги при достижении верхнего критического значения температуры (наибольшее значение температуры, вне зависимости от вида сигнала тревоги) |
id | Сигнал тревоги от активации входа открывания двери (наибольшее значение температуры в холодильной камере, вне зависимости от вида сигнала тревоги); также см. i4 |
Обратите внимание:
· прибор хранит данные о сигналах тревоги при достижении нижнего и верхнего критического значения температуры, при условии, что температурой, вызывающей включение сигнала тревоги является температура холодильной камеры (параметры А0 и А3=1) или считываемая вспомогательным датчиком, при условии, что эта функция является функцией датчика дисплея (параметры А0 и А3=1 и параметр Р4=1)
· прибор обновляет информацию о срабатывание сигнала тревоги при условии, что достигнутое критическое значение, при котором сработал сигнал тревоги, превысило то, которое хранилось в памяти прибора или достигло того же значения
· время звучание сигнала тревоги относится к тому, которое вызвало обновление критического значения
· если прибор выключен, данные о сигналах тревоги сохранятся не будут.
Когда причина, вызвавшая сигнал тревоги будет устранена, прибор вернется к нормальной работе.
3.2 Просмотр информации о сигналах тревоги.
· убедитесь, что клавиатура не заблокирована и никакая процедура не выполняется
· нажмите , удерживая 2сек.: дисплей покажет первый имеющийся символ
· нажмите
или , для выбора “LS”
· нажмите дисплей покажет один из кодов, указанных в таблице параграфа 3.1
· нажмите или чтобы выбрать код, например “AH”
Чтобы просмотреть информацию о сигнале тревоги:
· нажмите значок НАССР перестанет мигать и будет гореть постоянно и дисплей покажет последовательно (например):
ПРИМЕР | ЗНАЧЕНИЕ |
8 | Критическое значение 8 C/°F |
dur | Дисплей показывает время звучания сигнала тревоги |
h 1 | Сигнал тревоги звучал 1 час (и продолжает звучать …) |
n 15 | Сигнал тревоги звучал 1 час 15 мин. |
AH | Выделенный код |
Показание каждой информации длится 1 сек.
Чтобы избежать данной последовательности вывода информации:
· нажмите дисплей покажет выбранный код
Чтобы завершить процедуру:
· нажмите дважды или не производите операций 15 сек.
3.3 Удаления списка сигналов тревоги
· убедитесь, что клавиатура не заблокирована и никакая процедура не выполняется
· нажмите , удерживая 2сек.: дисплей покажет первый имеющийся символ
· нажмите или , для выбора “rLS”
· нажмите и или в течение 15 сек. установите “149”
· нажмите или не производите операций 15 сек.: дисплей покажет “----“ мигая 4 сек. и значок НАССР перестанет гореть, после чего прибор завершит процедуру.
4 Рабочие установки
4.1 Задание рабочих установок камеры
· убедитесь, что прибор включен, клавиатура не заблокирована и никакая процедура не выполняется
· нажмите , значок
начнет мигать
· выбором кнопок или выберете необходимую температуру рабочей установки, действие возможно в течение 15сек.; рабочую установку можно изменить в соответствии с параметрами r1, r2 и r3 (см. РАБОЧИЕ УСТАНОВКИ)
· нажмите (или не производите действий в течение 15 сек.)
Вы также можете изменять рабочие установки параметром SP
4.2 Задание параметров конфигурации
Чтобы получить доступ к процедуре:
· убедитесь, что никакая процедура не выполняется
· нажмите одновременно и , удерживая 4сек.: дисплей покажет “PA”
· нажмите и выбором или в течение 15 сек установить “-19”
· нажмите (или не производите операций в течение 15 сек.) до появления “PA”
· нажмите одновременно и , удерживая 4сек.: дисплей покажет “SP”
Для выбора параметра:
· нажимайте или
Для изменения параметра:
· нажмите , выбором или установите в течение 15 сек. нужный параметр
· нажмите (или не производите операций в течение 15 сек.)
Для завершения процедуры
· нажмите одновременно и , удерживая 4сек. или не производите операций в течение 60 сек
Выключите и включите электропитание прибора после изменения параметров.
4.3 Восстановление стандартных значений параметров конфигурации
Чтобы получить доступ к процедуре:
· убедитесь, что никакая процедура не выполняется
· нажмите одновременно и , удерживая 4сек.: дисплей покажет “PA”
· нажмите и выбором или в течение 15 сек установить “743”
· нажмите для появления на дисплее “PA” (или не производите операций в течение 15 сек)
· нажмите одновременно и , удерживая 4сек.: дисплей покажет “dEF”
· нажмите и выбором или в течение 15 сек установить “149”
· нажмите (или не производите операций в течение 15 сек): дисплей покажет “dEF” мигая в течение 4 сек., после чего прибор закончит процедуру изменения
· Выключите и включите электропитания прибора
Убедитесь, что параметры имеют стандартные значения, в частности, соответствия используемых датчиков, датчикам, установленных в стандартных параметрах.
5. Сигналы
СИГНАЛ | ЗНАЧЕНИЕ |
| Значок работы компрессора Если значок горит, компрессор будет включен Если значок мигает: · включится изменение рабочих установок · включится защита компрессора ( параметры С0, С1, С2 и i7) |
| Значок процесса оттайки Если значок горит, будет начат процесс оттайки Если значок мигает: · будет включена задержка оттайки, в соответствии с параметрами защиты компрессора (параметры С0, С1 и С2) · будет включена задержка оттайки на время стекания конденсата (параметр d7) · будет включена оттайка горячим газом (параметр dA) |
| Значок работы вентилятора испарителя Если значок горит, вентилятор испарителя будет включен Если значок мигает, вентилятор испарителя будет включен по окончании времени стекания конденсата (см. параметр F3) |
| Значок включения освещения в холодильной камере Если значок горит, освещение в холодильной камере будет включено вручную Если значок мигает, освещение в холодильной камере будет включено с удаленного доступа (параметр i0) |
| Значок многоцелевого назначения Если параметр u1 имеет значение 1 (или пользователь ввел через четвертый выход функцию предохранения от запотевания): Если значок горит, функция предохранения от запотевания будет включена регулятором (параметр b0) Если значок мигает, функция предохранения от запотевания будет включена вручную (параметр b1) Если параметр u1 имеет значение 2 (или пользователь через четвертый выход подключился к вспомогательному выходу): Если значок горит, вспомогательный выход будет включаться вручную Если значок мигает, вспомогательный выход будет включаться с удаленного доступа (параметр i5) |
| Значок включения сигнала тревоги Если значок горит, будет звучать сигнал тревоги |
| Значок Динамического охлаждения Если значок горит, функция Динамического охлаждения будет включена (параметры r5 и r6) |
| Значок Энергосбережения Если значок горит, функция Энергосбережения будет включена (параметры r4 и i5) |
НАССР | Значок НАССР Если значок горит, прибор сохранит данные, по крайней мере, об одном НАССР сигнале тревоги и информация о причине, вызвавшей сигнал тревоги, уже будет выведена на дисплей Если значок мигает, прибор сохранит данные, по крайней мере, об одном НАССР сигнале тревоги, но информация о причине, вызвавшей сигнал тревоги, еще не была выведена на дисплей |
| Значок использования шкалы Фаренгейта Если значок горит, прибор показывает значение температуры в градусах по Фаренгейту (параметр Р2) |
| Значок использования шкалы Цельсия Если значок горит, прибор показывает значение температуры в градусах по Цельсию (параметр Р2) |
| Значок включения/режима ожидания Если значок горит, прибор будет выключен |
КОД | ПРИЧИНА |
Loc | Клавиатура и/или рабочие установки заблокированы (параметр r3); также см. пункт 2.11 |
--- | Не возможно вывести показания величины (например, потому что датчик не подключен) |
6. Тревога
КОД | ПРИЧИНЫ | СПОСОБ УСТРАНЕНИЯ | ЗНАЧЕНИЕ |
AL | Сигнал тревоги при понижении температуры в холодильной камере (НАССР сигнал тревоги) | · проверить температуру, от которой включается сигнал тревоги · см. параметры А0, A1 и A2 | если достигнутое критическое значение ниже того, которое хранится в памяти прибора, если информация о причине вызвавшей включение сигнала тревоги была выведена на дисплей или в памяти прибора не хранится информации о включение сигнала тревоги, прибор сохранит информацию о данном сигнале тревоги |
AH | Сигнал тревоги при повышении температуры в холодильной камере (НАССР сигнал тревоги) | · проверить температуру, от которой включается сигнал тревоги · см. параметры А3, A4 и А5 | если достигнутое критическое значение выше того, которое хранится в памяти прибора, если информация о причине вызвавшей включение сигнала тревоги была выведена на дисплей или в памяти прибора не хранится информации о включение сигнала тревоги, прибор сохранит информацию о данном сигнале тревоги |
id | Сигнал тревоги от открывания двери (НАССР сигнал тревоги) | · проверьте причины, вызвавшие активацию входа · см. параметры i0 и i1 | результат, установленный параметром i0; если параметр i4 имеет значение 1 и достигнутое критическое значение выше того, которое хранится в памяти прибора, если информация о причине вызвавшей включение сигнала тревоги была выведена на дисплей или в памяти прибора не хранится информации о включение сигнала тревоги, прибор сохранит информацию о данном сигнале тревоги |
iA | Сигнал тревоги от активации многофункционального входа (если параметр Р4 имеет значение 3) | · проверьте причины, вызвавшие активацию входа · см. параметры i5 и i6 | · если параметр i5 имеет значение 4, результата не будет · если параметр i5 имеет значение 5, выключится компрессор |
iSd | Сигнал тревоги от блокировки прибора (если параметр Р4 имеет значение 3) | · проверьте причины, вызвавшие активацию многофункционального входа · выключите и включите электропитание прибора · см. параметры i5, i6, i7, i8 и i9 | · регуляторы будут выключены |
COH | Сигнал тревоги от перегрева конденсатора (если параметр Р4 имеет значение 2) | · проверьте температуру конденсатора · см. параметр C6 | · результата не будет |
CSd | Сигнал тревоги от блокировки компрессора (если параметр Р4 имеет значение 2) | · проверьте температуру конденсатора · отключите и включите электропитание прибора и почистите конденсатор · см. параметр С7 | · компрессор будет выключен |
Когда причина, вызвавшая сигнал тревоги будет устранена, прибор вернется к нормальной работе, кроме случаев, вызвавших сигнал тревоги из-за блокировки прибора (код ‘iSd’) и блокировки компрессора (код ‘СSd’). В этих случаях необходимо выключить и включить электропитание прибора.
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 |
