Балка перекрытия пола

Инструкция по применению

I.  Материал

Для балок перекрытия пола применяется брус ЛВЛ Ultralam R СТО 1-2010

Маркировка:

II.  Подбор размеров и количества балок

Подбор необходимого количества балок осуществляется в следующей последовательности:

1. Выбираем допустимую нагрузку и тип нагрузки

- 120 кг/м2 – половые перекрытия спальных комнат

- 180 кг/м2 – половые перекрытия кухни, гостиной

- 250 кг/м2 – половые перекрытия гаража, мастерской, ванной комнаты и т. п.

2. Выбираем желательную высоту перекрытия «H» (от 200мм до 400 мм)

3. Выбираем толщину балки «T»

4. Для расчетной ширины пролета «L» выбираем из таблицы 1 максимальный шаг балок «S» и рассчитываем необходимое количество балок.

5. Для расчета пролетов, не указанных в таблицах 1,2, можно воспользоваться формулой Штайко:

При наличии вибрации (нахождение здания возле трассы, трамвайных путей, установке в помещении постоянно работающего оборудования, вызывающего вибрацию и др..) необходимо пользоваться таблицей 2

Таблица 1.

Толщина (T),

мм

Высота перекрытия (ширина балки) (H),

мм

Gk = 120 кг/м2

Шаг балок (S), см

Gk = 180 кг/м2

Шаг балок (S), см

Gk = 250 кг/м2

Шаг балок (S), см

50,0

62,5

100,0

50,0

62,5

100,0

50,0

62,5

100,0

Ultralam 45мм

200

4,71

4,38

3,74

4,38

4,07

3,46

4,38

3,73

3,19

240

5,66

5,25

4,49

5,26

4,88

4,15

5,26

4,48

3,83

300

7,07

6,56

5,61

6,57

6,10

5,19

6,57

5,60

4,79

360

8,48

7,88

6,66

7,88

7,32

6,14

7,88

6,72

5,67

400

9,43

8,75

7,34

8,76

8,13

6,77

8,76

7,47

6,25

Ultralam 57 мм

200

5,10

4,73

4,05

4,74

4,40

3,76

4,74

4,04

3,45

240

6,12

5,68

4,86

5,69

5,28

4,51

5,69

4,85

4,14

300

7,65

7,10

6,07

7,11

6,60

5,64

7,11

6,06

5,18

360

9,18

8,52

7,29

8,53

7,92

6,77

8,53

7,27

6,22

400

10,20

9,47

8,10

9,48

8,80

7,52

9,48

8,08

6,91

Ultralam 75мм

200

5,59

5,19

4,44

5,19

4,82

4,12

5,19

4,43

3,78

240

6,71

6,23

5,32

6,23

5,78

4,95

6,23

5,31

4,54

300

8,38

7,78

6,65

7,79

7,23

6,18

7,79

6,64

5,68

360

10,06

9,34

7,98

9,35

8,68

7,42

9,35

7,97

6,81

400

11,18

10,38

8,87

10,38

9,64

8,24

10,38

8,85

7,57

Максимальные пролеты в метрах для однопролетной балки с использованием Ultralam

НЕ нашли? Не то? Что вы ищете?

Временная нагрузка Qk = 2,0 kN/m2

Данные значения рассчитаны программами компаний Friedrich und Lochner GmbH и Sema GmbH в соответствии с DIN 1052 и ЕС5

Таблица 2.

Толщина (T),

мм

Высота перекрытия (ширина балки) (H),

мм

Gk = 120 кг/м2

Шаг балок (S), см

Gk = 180 кг/м2

Шаг балок (S), см

Gk = 250 кг/м2

Шаг балок (S), см

50,0

62,5

100,0

50,0

62,5

100,0

50,0

62,5

100,0

Ultralam 45мм

200

3,83

3,62

3,22

3,56

3,37

3,00

3,56

3,16

2,81

240

4,39

4,15

3,69

4,09

3,86

3,44

4,09

3,62

3,22

300

5,19

4,91

4,36

4,83

4,57

4,06

4,83

4,28

3,81

360

5,95

5,63

5,00

5,54

5,24

4,66

5,54

4,91

4,37

400

6,44

6,09

5,42

5,99

5,67

5,04

5,99

5,32

4,73

Ultralam 57 мм

200

4,06

3,84

3,42

3,78

3,58

3,18

3,78

3,35

2,98

240

4,66

4,41

3,92

4,33

4,10

3,64

4,33

3,85

3,42

300

5,51

5,21

4,63

5,12

4,85

4,31

5,12

4,55

4,04

360

6,31

5,97

5,31

5,88

5,56

4,94

5,88

5,21

4,63

400

6,83

6,46

5,75

6,36

6,01

5,35

6,36

5,64

5,02

Ultralam 75мм

200

4,35

4,11

3,66

4,05

3,83

3,40

4,05

3,59

3,19

240

4,99

4,72

4,19

4,64

4,39

3,90

4,64

4,12

3,66

300

5,90

5,58

4,96

5,49

5,19

4,61

5,49

4,87

4,33

360

6,76

6,39

5,69

6,29

5,95

5,29

6,29

5,58

4,96

400

7,32

6,92

6,15

6,81

6,44

5,73

6,81

6,04

5,37

Максимальные пролеты в метрах для однопролетной балки с использованием Ultralam

с учетом вибрирования

Временная нагрузка Qk = 2,0 kN/m2

Данные значения рассчитаны программами компаний Friedrich und Lochner GmbH и Sema GmbH в соответствии с DIN 1052 и ЕС5

Пример решения:

Необходимо перекрытие пола для жилого помещения 6х10м (пролет для балок L=6м)

1.  Помещение будет эксплуатироваться как спальная комната, задаем Gk = 120 кг/м2

2.  Желательная высота перекрытия H= 300мм

3.  Выбираем толщину балки T=45мм

4.  Из таблицы 1 выбираем для заданных параметров ближайший к 6 метрам пролет «L»(в большую сторону) 6.56м

Получаем рекомендуемый шаг балок 62.5см.

На длину помещения 10 м потребуется 1000/62.5+1 = 17 балок

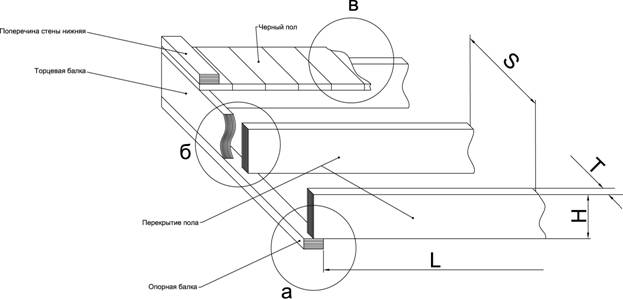

III.  Рекомендации по монтажу балок * (чертежи основных узлов)

- узел «а» установки на опорную балку

- узел «б» крепления к торцевой балке

- узел «в» крепления черного пола к балке

* - любые механические изменения балок, отличающиеся от приведенных рекомендаций по монтажу, могут привести к ослаблению конструкции и обязательны для согласования с производителем.

IV.  Рекомендации по защитной обработке

Рекомендации по защитной обработке приведены в СТО 1-2010.
