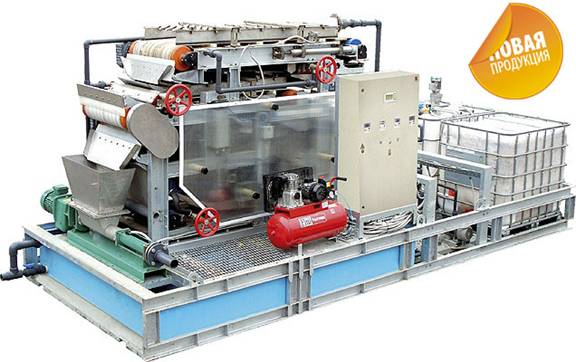

Компактный комплекс механического обезвоживания сапропеля
Комплекс представляет собой законченный функциональный модуль, основой которого является высокоэффективный ленточный фильтр-пресс ПЛ-06 (или ПЛ-09) и ленточный сгуститель СГ-06 (или СГ-09) и может эксплуатироваться как в качестве мобильной, так и стационарной установки.
Для запуска комплекса в эксплуатацию достаточно подвести к модулю электроэнергию и сапропель, а затем обеспечить отвод фильтрата и обезвоженного кека.
Для установки комплекса не требуется проектирование и строительство цеха механического обезвоживания, что существенно сокращает капитальные затраты на внедрение.
Производительность комплекса составляет до 15 м куб/ч при нагрузке по сухому веществу до 200 кг/ч. Влажность сапропеля на выходе составляет 75-80%.
Габариты и масса установки позволяют транспортировать ее в морском 20-ти футовом ISO контейнере.

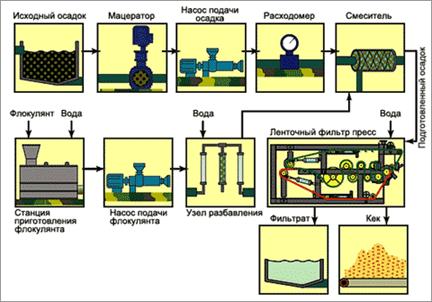

Схема комплекса
Исходный сапропель естественной влажности подается на комплекс обезвоживания через мацератор (измельчитель) или через решетку, чтобы исключить попадание крупных твердых фракций или случайного мусора на фильтр-пресс. Далее насосом сапропель подается в смеситель, где происходит его смешивание с флокулянтом. Станция приготовления флокулянта готовит концентрированный раствор, который подается в узел разбавления, где концентрация флокулянта доводится до рабочей. Подготовленный сапропель-сырец после смесителя поступает на фильтр-пресс. После обработки на фильтр-прессе обезвоженный сапропель (кек) подается на утилизацию, а фильтрат подается на очистку в начало очистных сооружений.
Описание процесса обезвоживания

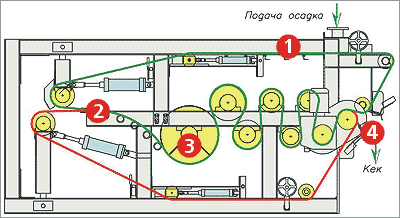

Сапропель естественной влажности, обработанный флокулянтом, поступает на верхнюю фильтровальную ленту фильтр пресса и разравнивается по её ширине. Предварительной зоной обезвоживания сфлокулированного сапропеля является гравитационная зона (1). Сапропель по мере движения на ленте избавляется от избытков воды, которая просачивается через фильтровальную ленту. В гравитационной зоне установлены регулируемые выравнивающая пластина и рыхлители. Выравнивающая пластина обеспечивает равномерное распределение поступающего сапропеля по всей ширине ленты, рыхлители постоянно перемешивают сапропель, способствуя интенсивной отдаче воды. В гравитационной зоне лента движется по направляющим, выполненным из нержавеющей стали с пластиковой насадкой из прочного материала, с расстоянием друг от друга 200 мм, что способствует свободному дренированию воды.
Далее сапропель подвергается постепенному сжатию между двумя фильтрующими лентами (верхней и нижней) в арочной зоне (2). Профиль данной зоны обеспечивает плавное повышение начального давления на сапропель, тем самым, исключает разбрызгивание и излив сапропеля на краях лент. Зона прессования выполнена из валов с последовательным уменьшением их диаметра, тем самым сапропель при своем движении подвергается действию увеличивающегося давления.
Самый крупный вал (3) диаметром 600 мм выполнен из нержавеющей стали и перфорирован отверстиями для лучшего отвода фильтрата. Остальные валы меньшего диаметра имеют специальное полимерное покрытие. После прохождения зоны прессования ленты расходятся и спрессованный сапропель (кек) срезается "ножами" (4) из полимерного материала на конвейер. В ходе работы ленточного фильтр-пресса каждая лента подвергается постоянной промывке. Конструкция узла промывки позволяет осуществлять механическую очистку форсунок, через которые на ленту поступает промывная вода.
Типовая технология и типовой проект предприятия с данным видом оборудования и Спецификация оборудования поставляется на CD диске стоимостью 1000 руб. + пересылка.
Оборудование поставляется при заполнении Опросного листа или по подготовленной технологии процесса (проекту).
При необходимости Центр оказывает содействие и выполняет работы по проектированию производства с данным видом оборудования. Стоимость проектных работ под конкретный объект производства с предлагаемым оборудованием колеблется от 180 до 280 тыс. руб. Поставляется на CD и бумажном носителе в 2 экземплярах.
Точная стоимость оборудования и проектных работ определяется договором и требуемой производительностью по конечному продукту.
