Кронштейн крепежный

Рис 3.1 Кронштейн крепежный КК-80-1.2

Рис 3.2 Кронштейн крепежный усиленный ККУ-L-2

(L=90,120,150,180)

Рис 3.3 Крепежный профиль Г-образный КПГ/3

(основной горизонтальный)

Рис 3.4 Крепежный профиль шляпный (основной вертикальный):

а) КПШ ARC L/3 (L=60,80)

б) КПШ L/3 (L=90,50)

Рис 3.5 Крепежный профиль Z-образный КПZ/3

(вертикальный для примыканий)

Рис 3.6 Фрагмент конструктивного решения фасадной системы

МП ФП 1000.

Рис 3.7 Горизонтальный разрез системы Рис 3.8 Горизонтальный разрез системы

МП ФП 1000 МП ФП 1000.

Рис 3.9 Узел А, Б. Вертикальный разрез системы Рис 3.10 Вертикальный разрез системы по цоколю

МП ФП 1000. МП ФП 1000.

Рис 3.11 Фрагмент конструктивного решения фасадной системы

МП ФП 2000.

Рис 3.12 Горизонтальный разрез системы Рис 3.13 Горизонтальный разрез системы

МП ФП 2000. МП ФП 2000.

Рис 3.14 Узел А, Б. Вертикальный разрез системы Рис 3.15 Вертикальный разрез системы по цоколю

МП ФП 2000. МП ФП 2000.

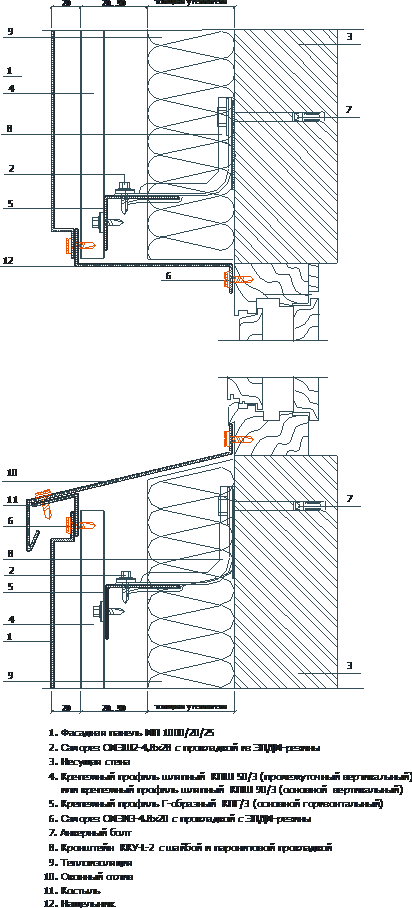

Рис 3.16 Вертикальный разрез по оконному проему.

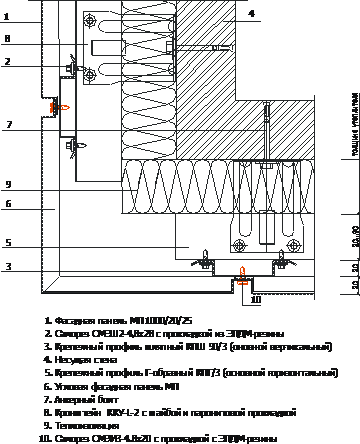

Рис 3.17 Горизонтальный разрез по оконному проему Рис 3.18 Горизонтальный разрез внешнего угла здания

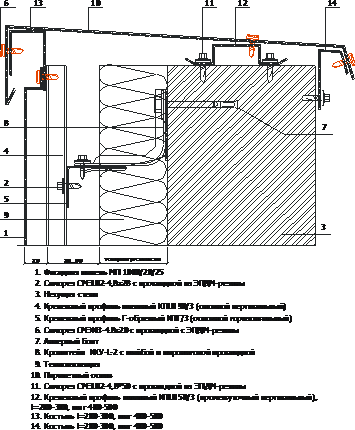

Рис 3.19 Горизонтальный разрез внутреннего угла здания. Рис 3.20 Вертикальный разрез по карнизу здания

.

компания

«МЕТАЛЛ ПРОФИЛЬ»

Рекомендации по проектированию фасадной системы

«Металл Профиль»

с вентилируемым воздушным зазором и экраном из панелей МП ФП 1000, МП ФП 2000.

Москва 2004 г.

Введение

1.1  Рекомендации являются методическим и справочным пособием для специалистов, выполняющих разработку проектов и монтаж систем наружных ограждений с вентилируемым воздушным зазором для фасадной отделки и утепления строящихся и реконструируемых зданий.

1.2  В системе слой наружной облицовки фасада установлен с воздушным зазором относительно расположенного за ним слоя плит утеплителя. Облицовочный слой выполняется из стальных панелей МП ФП 1000 и МП ФП 2000 (далее – панели) с защитно-декоративным покрытием, производства ПК «Металл Профиль».

1.3  Разработчиком и поставщиком комплектующих деталей является Профиль».

1.4  Рекомендации содержат следующие данные: назначение и область применения системы, конструктивное решение системы, состав исходных данных для проектирования, методику расчета всех расчетных параметров системы, способы производства работ, правила эксплуатации системы и ее технико-экономические показатели.

Назначение и область применения.

2.1  Система предназначена для теплоизоляции и облицовки панелями фасадов зданий и сооружений в соответствии с II этапом энергосбережения СНиП II-3-79*

2.2  Систему допускается применять для строительства и реконструкции зданий с кирпичными, бетонными стенами из других материалов плотностью более 600 кг/м3.

Ограничения области применения системы приводятся в разделе 3 Приложения к Техническому свидетельству Госстроя России на эту систему.

Конструктивное решение системы.

3.1  Система является многослойной конструкцией, состоящей из несущего каркаса, утепляющего слоя, фасадных панелей и ряда фасонных элементов для устройства оконных откосов, сливов и т. п.

Основанием для системы являются несущие конструкции наружных стен зданий из различных материалов: кирпича, монолитного и сборного бетона и др.

3.2  Несущий каркас включает в себя следующие элементы:

(рис. 3.6,3.11):

·  кронштейны – КК-80-1.2, ККУ-90-2, ККУ-120-2, ККУ-150-2, ККУ-180-2;

·  горизонтальные профили - КПГ 60х44/3;

·  вертикальные профили – КПШ 90/3, КПШ 50/3

(или КПШ ARC 80/3, КПШ ARC 60/3 - соответственно);

·  вертикальный z-образный профиль– КПZ/3;

·  полоса декоративная - ПН/2, планка начальная - ПД/3(для МП ФП 2000)
Все элементы несущего каркаса и их крепежные детали изготавливаются из оцинкованной стали.

3.3 Наиболее нагруженными элементами несущего каркаса являются кронштейны ККУ-L-2 или КК-80-1.2 (рис. 3.1, 3.2), которые крепятся к основанию с помощью анкерных болтов. Длина анкерных болтов определяется расчетом и выбирается в зависимости от материала стены. Размещение кронштейнов на фасаде стены определяется проектом в зависимости от архитектурного решения фасада здания.

Кронштейны отличаются длиной рабочей части, которая зависит

в основном от толщины утепляющего слоя. В системе

приняты два вида кронштейнов: кронштейн крепежный КК-80-1,2 и

кронштейн крепежный усиленный ККУ-L-2 с длиной рабочей части

L равной 90,120,150,180 мм. Для устранения мостиков холода под

кронштейны устанавливают изолирующие паронитовые прокладки.

К кронштейнам крепятся все остальные элементы несущего каркаса.

3.4 Монтаж плит утеплителя производят после крепления на основании

кронштейнов. Толщина плит утеплителя определяется теплотехническим расчетом. Крепление утеплителя к основанию производят тарельчатыми стеклопластиковыми дюбелями. Длина дюбелей зависит от толщины утеплителя, расход - не менее 5 шт. на 1 м2 поверхности фасада. Для защиты теплоизоляции от возможного проникновения влаги, ее следует укрывать влаговетрозащитной паропроницаемой пленкой типа «TYVEK». Пленка закрепляется на поверхности плит утеплителя теми же дюбелями, что и утеплитель, с нахлестом 150-200 мм. При этом часть дюбелей сначала фиксируется на основании только плиты утеплителя, затем утеплитель покрывается пленкой и вместе с ней закрепляется на основании остальными дюбелями.

3.5 Крепежный профиль Г-образный КПГ/3 (основной горизонтальный-3м) (рис.3.3), крепится к кронштейнам стальными самосверлящими оцинкованными шурупами СМЭШ2-4,8х28 мм. Длина профилей указываются в проекте. Стыковка горизонтальных профилей производится с учетом зазоров для компенсации температурных деформаций (10-15мм). Запрещается скреплять горизонтальные профили между собой.

3.6 Крепежный профиль шляпный КПШ 90/3 или КПШ ARC 80/3

(основной вертикальный-3 м), КПШ 50/3 или КПШ ARC 50/3 (промежуточный вертикальный-3 м) (рис.3.4) крепятся к горизонтальным профилям КПГ/3 стальными самосверлящими оцинкованными шурупами СМЭШ2-4,8х28 мм и предназначены для крепления на них панелей.

Профили КПШ 90/3 или КПШ ARC 80/3 (основные вертикальные - 3м) (рис.3.4) устанавливаются в местах вертикальных стыков фасадных панелей, профили КПШ 50/3 или КПШ ARC 50/3 (промежуточные вертикальные-3м)(рис.3.4) – в средней части фасадных панелей (если длина панели более 700 мм), профиль КПZ/3 (z-образный)(рис.3.5) - в боковых откосах окон и конструкциях наружного и внутреннего углов здания. Стыковка несущих вертикальных профилей производится с зазором 10-15 мм, учитывающим температурные деформации. Этот стык всегда следует совмещать с горизонтальным стыком фасадных панелей.

3.7  Полоса декоративная ПД/3 накладывается на видимую часть

КПШ 90/3 или КПШ ARC 80/3 при использовании фасадных

панелей МП ФП 2000.

3.8  Планка начальная ПН/2 крепится к низу обрешетки вместе с цоколь - ным отливом при использовании фасадных панелей МП ФП 2000.

3.9  Для облицовки фасадов применяются стальные панели с защитно-декоративным покрытием, производства ПК «Металл Профиль»

·  МП ФП 1000 - открытый способ крепления панели

·  МП ФП 2000- скрытый способ крепления панели

Крепление фасадных панелей МП ФП 1000 к несущим вертикальным профилям производится с помощью стальных оцинкованных шурупов СМЭИ2-4,8х20 с ЭПДМ - прокладкой и цветной малозаметной антивандальной головкой типа IRIUS.

Крепление фасадных панелей МП ФП 2000 к несущим вертикальным профилям производится с помощью стальных оцинкованных шурупов СМЭШ2-4,8х28 c прокладкой из ЭПДМ-резины.

Облицовка горизонтальных и вертикальных плоскостей оконных откосов в системе предусматривается с помощью стальных оцинкованных фасонных элементов: верхний откос окна, боковой откос окна, оконный отлив. Крепление всех вышеперечисленных деталей производится при помощи стальных оцинкованных шурупов СМЭИ2-4,8х20 с ЭПДМ - прокладкой и цветной малозаметной антивандальной головкой типа IRIUS. Габариты фасонных деталей зависят от размеров окон и указываются в проекте.

3.10  Конструктивное решение системы поясняется следующими рисунками:

·  вертикальный и горизонтальный разрезы системы по глухой части стены – рис 3.6-3.15.

·  вертикальный и горизонтальный разрезы системы по проемам - рис 3.16, 3.17

·  горизонтальные разрезы внешнего и внутреннего углов зданий - рис 3.18, 3.19

вертикальные разрезы системы по карнизной и цокольной частям здания – рис 3.11, 3.20.

4.  Техническое решение архитектурных элементов фасада.

4.1  Конструкция архитектурных элементов фасада разрабатывается на основании содержащихся в задании на проектирование архитектурных чертежей, кроме случаев, когда архитектурное решение фасадов входит в состав работ по данному заданию.

4.2  Фасадная система «Металл Профиль» располагает следующими средствами для решения архитектурных задач:

·  Широкие возможности по выбору цвета и размеров фасадных панелей, в том числе сочетание различных цветов на одном фасаде.

·  Можно оснастить фасад различными архитектурными деталями в виде поясков, карнизов и других элементов. Они выполняются из предварительно выкроенных и выгнутых стальных оцинкованных листов, покрытых цветными полимерными составами. Эти детали крепятся к несущему каркасу системы.

5.  Применяемые материалы и комплектующие детали.

5.1  Элементы несущего каркаса, применяемые в системе, выполняются из оцинкованных стальных листовых материалов по ГОСТ толщиной от 0,7-2,0 мм, в том числе, кронштейны из стали толщиной 1,2мм или 2,0 мм, вертикальные и горизонтальный профили - 1,2 мм, фасонные элементы – 0,7-1,2 мм.

5.2  В качестве утеплителя применяются негорючие плитные материалы, на которые имеется Техническое свидетельство Госстроя Росси. Это могут быть минераловатные плиты отечественного или импортного производства. Толщина слоя утеплителя определяется теплотехническим расчетом.

5.3  Дюбели для крепления к основанию кронштейнов и плит утеплителя отечественного производства или импортного. Конкретные марки дюбелей определяется прочностным расчетом, материалом основания, толщиной плит утеплителя.

5.4  В качестве облицовочного материала применяются стальные панели МП ФП 1000 и МП ФП 2000 с защитно-декоративным покрытием, производства ПК «Металл Профиль».

Максимальные размеры МП ФП 1000 (HхW): 810х1900 (или 1900х810)

МП ФП 2000 (HхW): 780х1900 (или 1870х810).

5.5 Кроме приведенных в п. п. 5.1-5.4 система комплектуется следующими

изделиями:

·  оцинкованный самосверлящий шуруп 4,8х28 с прокладкой из ЭПДМ-резины производства Ferrometal и Master Coat (Финляндия)

для скрепления элементов обрешетки и крепления панелей

МП ФП 2000- СМЭШ2-4,8х28 оц.

·  оцинкованный самосверлящий шуруп 4,8х20 с прокладкой из ЭПДМ-резины производства SFS (Швейцария)

для видимого крепления панелей МП ФП 1000-СМЭИ3-4,8х28 цв.

·  Комплект паронитовых прокладок завода «Металл Профиль»

г. Ростов-на-Дону.

5.5  Применяемые в системе материалы и комплектующие детали должны соответствовать требованиям, приведенным в приложении к Техническому свидетельству Госстроя России.

6.  Исходные данные для проектирования системы.

6.1  Проектно-сметная документация на систему для конкретного объекта разрабатывается на основе задания на проектирование, подготовленного в соответствии с существующим порядком и утвержденного заказчиком. Задание на проектирование обязательно должно содержать требование о соответствии системы II этапу СНиП II-3-79* и МГСН 2.01-99.

6.2  Задание на проектирование должно включать следующие исходные данные:

·  архитектурные чертежи фасадов здания, включающие данные о фактуре и цвете облицовочных материалов, чертежи архитектурных деталей (карнизов, обрамление проемов) и другие необходимые данные, если это не входит в состав работ по данному проекту;

·  строительные чертежи наружных стен от фундаментов до парапетов, включая узлы, поясняющие решение и размеры всех конструкций;

·  данные от разработчиков фундаментов о величине допустимой дополнительной нагрузки;

·  план участка, где расположено здание.

Для реконструируемых зданий задание на проектирование дополнительно должно содержать акт обследования наружных стен здания, где указывается состояние поверхности фасадов, результаты испытаний на усилия, с которым принятые дюбели можно вырвать из стены и геодезическую съемку поверхности фасадов с данными о величине отклонений их отдельных участков от вертикальной плоскости.

7. Определение основных параметров системы.

7.1  К основным параметрам системы следует отнести:

·  тип и размер облицовочных фасадных панелей;

·  величину воздушного зазора;

·  характеристику принятых плит утеплителя: марку, размеры, плотность, теплопроводность, наличие или отсутствие защитного слоя;

·  марка дюбелей для крепления плит утеплителя к основанию.

·  схему размещения на фасаде здания кронштейнов, горизонтальных и вертикальных профилей со всеми необходимыми размерами;

·  размер кронштейна;

·  марка дюбелей для крепления кронштейнов несущего каркаса к основанию;

7.2  Тип и размер облицовочных панелей, цвет поверхности определяет главный архитектор проекта, если эти данные не приведены в задании на проектирование.

7.3  Выбор плит утеплителя выполняется на основании расчетов, методика которых приводится ниже. Там же (в разделе «Теплотехнические расчеты») имеются рекомендации по определению величины воздушного зазора.

7.4  Схема размещения на фасаде здания элементов несущего каркаса разрабатывается, исходя из следующих данных:

·  размеров по ширине облицовочных плит, вертикальный шов между которыми должен располагаться в центре вертикального профиля;

·  геометрией фасада здания, размещения на фасаде проемов, балконов, карнизов и других отступающих (выступающих) от плоскости фасада элементов для минимизации применения облицовочных панелей с нестандартными размерами;

·  результатами прочностных расчетов системы, благодаря которым, в том числе, уточняется шаг по вертикали установки кронштейнов.

7.5  Размер кронштейнов определяются, исходя из следующих условий:

·  схемой размещения несущего каркаса на фасаде здания;

·  расстоянием от основания до панели, принятым на основании теплотехнических расчетов, при этом следует учитывать величину фактических отклонений фасада от проектного положения;

·  результатов прочностных расчетов системы.

7.6 Марка дюбелей для крепления кронштейнов и утеплителя выбирают с учетом результатов прочностных расчетов системы, материала основания, паспортных данных рассматриваемых дюбелей и результатов испытаний принятых дюбелей на выдергивание.

10. Производство фасадных работ.

10.1  При монтаже системы на реконструируемых зданиях необходимо начать работы с очистки фасада от несвязанных с основанием элементов, таких как отслоившиеся штукатурка, краска и т. п. Кроме того, фасад нужно демонтировать от специальных устройств: водостоки, антенны, вывески.

10.2  Разбить здание на захватки и определить порядок и последовательность перемещения монтажников с одной захватки на другую.

10.3  Далее начать разметку фасада и установку маяков. Разметка выполняется при помощи геодезических приборов, уровня и отвеса.

10.4  После разметки фасада в нем сверлятся отверстия под дюбели для крепления кронштейнов к основанию посредством анкерных болтов. Для снижения теплопередачи в месте примыкания кронштейна к основанию установить паронитовую прокладку. Тип кронштейнов и их длина определяется проектировщиком в зависимости от конкретных условий.

10.5  После установки кронштейнов производят монтаж плит утеплителя. Стену, на которой происходит монтаж плит утеплителя, необходимо укрыть от попадания влаги.

10.6  Монтаж плит утеплителя ведется снизу вверх. Плиты утеплителя должны устанавливаться плотно друг к другу, чтобы не было пустот в швах. Если избежать пустот не удается, то они должны быть заделаны тем же материалом. Крепление плит утеплителя к основанию производится пластмассовыми дюбелями тарельчатого типа с распорными стержнями. В случае применения ветровлагозащитной пленки, установленные плиты утеплителя сначала крепят 2 дюбелями (каждая плита) и только после укрытия пленкой устанавливают остальные, предусмотренные проектом. Полотнища пленки устанавливаются с перехлестом 100 мм.

10.7  К кронштейнам крепят горизонтальные профили, которые крепят к кронштейну при помощи саморезов. Конструкция кронштейна допускает выравнивание (рихтовку) горизонтальной обрешетки до 30 мм, если этого недостаточно необходимо использовать кронштейны большей длины.

10.8  На сформированную горизонтальной обрешеткой плоскость необходимо смонтировать с помощью саморезов основную вертикальную обрешетку из шляпного профиля. Основные профили вертикальной обрешетки идут по вертикальным стыкам фасадных панелей, расстояние между профилями должно четко выдерживаться. При ширине панели более 700 мм между основными профилями дополнительно устанавливают промежуточные профили. При использовании фасадных панелей МП 2000 видимая часть основных профилей вертикальной обрешетки имеет цветное полимерное покрытие или закрывается декоративной цветной полосой.

10.9  Монтаж панели МП 1000 ведется снизу вверх, слева направо. Перед монтажом необходимо снять защитную пленку с боковых сторон панели.

Панель крепится саморезами за левый и нижний фальцы, затем накладывается и крепится следующая панель. Саморезы имеют головки в цвет панели. Для закручивания саморезов используется специальная насадка Е420 «Ириус». По завершении монтажа снимите защитную пленку.

10.10  Монтаж панели МП 2000 ведется снизу вверх. Перед монтажом необходимо снять защитную пленку с боковых сторон панели. Защелкните низ фасадной панели за начальную планку, верх панели закрепите саморезами. Следующая панель цепляется нижней частью за верх предыдущей и закрепляется саморезами. Ширина вертикального промежутка между панелями оставляется в пределах 5-30 мм. Для упрощения монтажа используйте шаблон по желательной ширине стыка. По завершении монтажа снимите защитную пленку.

11.  Правила эксплуатации системы

11.1  В процессе строительства и эксплуатации здания не допускается крепить непосредственно к фасадным панелям любые детали и устройства.

11.2  Не следует допускать возможность попадания воды с крыши здания на фасадные панели, для чего надо содержать желоба и водостоки в рабочем состоянии.

11.3  Промывка водой является одним из наиболее эффективных способов очистки облицовки. Для промывки воду подают шлангами под давлением. Рекомендуется сочетать промывку с ручной очисткой.

12. Перечень нормативных документов:

1. СНиП 2.08.01-89* Жилые здания

2. СНиП 2.01.07-85 Нагрузки и воздействия

3. СНиП II-23-81* Стальные конструкции

4. СНиП II-3-79*(1998г.) Строительная теплотехника

5. СНиП Строительная климатология.

6. СНиП 2.01.01-82 Строительная климатология и геофизика.

Для заметок:
