Для удобства выбора модели прибора, предоставляемого на опытную эксплуатацию, прилагаются справочные таблицы и примеры оформления заказа.
Таблица 1. Возможности амперметров, вольтметров, ваттметров, варметров, ваттварметров.
Модификация | Модель | Количество фаз (каналов) | □ – входной сигнал | Порт связи RS-485 | Аналоговый выход | Число строк дисплея (LED) | |
4 – AC | 5 – DC | ||||||
Вольтметр | PZ19□U-2K1T | 1 | √ | √ | √ | 1 | 1 |
Амперметр | PA19□I-2K1T | 1 | √ | √ | √ | 1 | 1 |
Ваттметр | PS194P-2K1T | 3 | √ | — | √ | 1 | 1 |
Варметр | PS194Q-2K1T | 3 | √ | — | √ | 1 | 1 |
Вольтметр | PZ194U-2K4T | 3 | √ | — | √ | 3 | 3 |
Амперметр | PA194I-2K4T | 3 | √ | — | √ | 3 | 3 |
Ваттварметр | PD194PQ-2K4T | 3 | √ | — | √ | 3* | 3 |
* 3 выхода в случае тока 4-20 мА или 0-5 мА; 2 выхода в случае тока ± 5 мА.

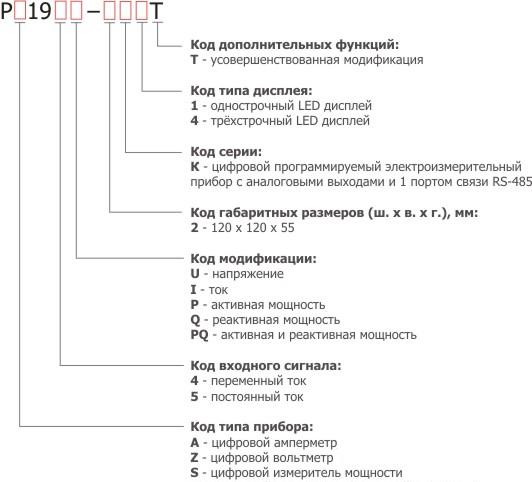

Рис. 1. Наименование амперметров, вольтметров, ваттметров, варметров, ваттварметров.
Таблица 2. Возможности многофункционального измерителя.
Модификация | Модель | Количество фаз | □ – входной сигнал | Порт связи RS-485 | Дискретный вход | Релейный выход | Аналоговый выход | Число строк дисплея (LED) | |
4 – AC | 5 – DC | ||||||||
Многофункциональный измеритель | PD194Z-2S4T | 3 | √ | — | √ | — | 2 | 2 | 3 |
Примеры заказа:
· Амперметр PA194I-2K1T 100/5А 4-20мА К -40 +70 кл. т. 0,5.
Однофазный амперметр переменного тока с передней панелью 120х120 мм, номинальным входным током 5 А и трансформацией по току 100/5, одним аналоговым выходом 4-20 мА и интерфейсом RS-485, цвет индикатора красный, диапазон рабочих температур от -40°С до +70°С, класс точности 0,5.
· Амперметр PA195I-2K1T 5А 4-20мА К -40 +70 кл. т. 0,5.
Одноканальный амперметр постоянного тока с передней панелью 120х120 мм, номинальным током 5 А, одним аналоговым выходом 4-20 мА и интерфейсом RS-485, цвет индикатора красный, диапазон рабочих температур от -40°С до +70°С, класс точности 0,5.
· Вольтметр PZ194U-2K4Т 110000/100В 4-20мА К -40 +70 кл. т. 0,5
Трехфазный вольтметр переменного тока с передней панелью 120х120 мм, номинальным входным напряжением 100 В и трансформацией по напряжению 110000/100, тремя аналоговыми выходами 4-20 мА и интерфейсом RS-485, цвет индикатора красный, диапазон рабочих температур от -40°С до +70°С, класс точности 0,5.
· Вольтметр PZ195U-2K1Т 300В 4-20мА К -40 +70 кл. т. 0,5.
Одноканальный вольтметр постоянного тока с передней панелью 120х120 мм, номинальным напряжением 300 В, одним аналоговым выходом 4-20 мА и интерфейсом RS-485, цвет индикатора красный, диапазон рабочих температур от -40°С до +70°С, класс точности 0,5.
· Ваттметр PS194P-2K1Т 100/5А 110000/100В 4-20мА К -40 +70 кл. т. 0,5.
Трехфазный ваттметр переменного тока с передней панелью 120х120 мм, номинальным входным током 5 А и трансформацией по току 100/5, с номинальным входным напряжением 100 В и трансформацией по напряжению 110000/100В, одним аналоговым выходом 4-20 мА и интерфейсом RS-485, цвет индикатора красный, диапазон рабочих температур от -40°С до +70°С, класс точности 0,5.
· Варметр PS194Q-2K1Т 100/5А 110000/100В 4-20мА К -40 +70 кл. т. 0,5.
Трехфазный варметр переменного тока с передней панелью 120х120 мм, номинальным входным током 5 А и трансформацией по току 100/5, с номинальным входным напряжением 100 В и трансформацией по напряжению 110000/100, одним аналоговым выходом 4-20 мА и интерфейсом RS-485, цвет индикатора красный, диапазон рабочих температур от -40°С до +70°С, класс точности 0,5.
· Ваттварметр PD194PQ-2K4Т 100/5А 110000/100В 0-5мА К -40 +70 кл. т. 0,5.
Трехфазный ваттварметр переменного тока с передней панелью 120х120 мм, номинальным входным током 5 А и трансформацией по току 100/5, с номинальным входным напряжением 100 В и трансформацией по напряжению 110000/100, тремя аналоговыми выходами 0-5 мА и интерфейсом RS-485, цвет индикатора красный, диапазон рабочих температур от -40°С до +70°С, класс точности 0,5.
· Многофункциональный измеритель PD194Z-2S4Т 200/5А 10000/100В 4-20мА К -40 +70 кл. т. 0,5.
Многофункциональный измерительный прибор переменного тока с передней панелью 120х120 мм, номинальным входным током 5 А и трансформацией по току 200/5А, с номинальным входным напряжением 100 В и трансформацией по напряжению 10000/100, c двумя аналоговыми выходами 4-20 мА и интерфейсом RS-485, цвет индикатора красный, диапазон рабочих температур от -40°С до +70°С, класс точности 0,5.
