Предупреждение

1.  Убедитесь в том, что все болты хорошо затянуты и рычаг управления хорошо приварен.

2.  Не надевайте обувь со скользкой подошвой. Не выполняйте упражнения с переворотом с использованием рычага управления.

3.  В случае, если весовые пластины, подвесные кронштейны или другие детали каким-либо образом зацепились, необходимо обратиться за помощью к другому человеку во избежание внезапного падения весовых пластин.

4.  Не искривляйте трос в момент регулировки его натяжения. После использования тренажера в течение некоторого периода времени необходимо выполнить проверку подсоединения троса и, в случае наличия каких-либо проблем, связаться с мастерами по ремонту.

5.  Используя весовые пластины, не отпускайте поднятые весовые пластины резко во избежание повреждения других весовых пластин. Вы можете подняться после того, как весовые пластины будут близки к столкновению друг с другом.

6.  Во избежание возникновения травм не всовывайте руки между весовыми пластинами и движущимися деталями.

7.  Дети и подростки должны выполнять упражнения под присмотром взрослых.

8.  При использовании тренажера (в особенности пожилыми людьми и людьми с заболеваниями сердца) необходимо руководствоваться своими физическими возможностями и выполнять упражнения на основании рекомендаций лечащего врача.

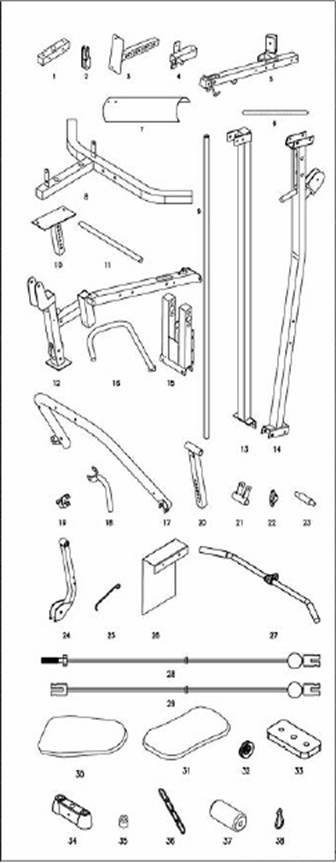

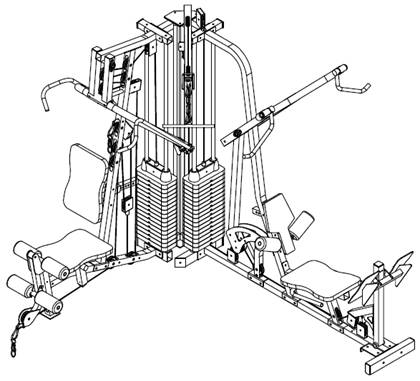

ПЕРЕЧЕНЬ ДЕТАЛЕЙ Ⅰ

№ п/п	НАЗВАНИЕ	кол.
1	Направляющая верхняя трубка	1
2	Вилка ролика	1
3	Регулируемая трубка	1
4	Регулировочная втулка	1
5	Консольная балка	1
6	Гриф 720 мм	1
7	Щит	2
8	Основная трубка	1
9	Направляющая	2
10	Регулируемая трубка	1
11	Трубка для выполнения упражнений на ножные мышцы	2
12	Рама сиденья	1
13	Задняя трубка	1
14	Опорная трубка	1
15	Трубка для выполнения жима от груди	1
16	Рукоятка для выполнения жима от груди	2
17	Рама для выполнения жима от груди	1
18	Рычаг ручного управления	2
19	Втулка	2
20	Регулировочная трубка для выполнения упражнений на ножные мышцы	1
21	Соединительный колпачок	2
22	Опора подшипника	2
23	Стержень	1
24	Рама для выполнения упражнений на ножные мышцы	1
25	Предохранительный крючок	1
26	Основание для крепления карты мышц	1
27	Балка верхней тяги	1
28	Трос I (3,8 м)	1
29	Трос II (4,47 м)	1
30	Спинка	1
31	Сиденье	1
32	Ролик (106)	11
33	Весовая пластина	16
34	Брикет	1
35	Амортизирующий валик	2
36	Цепь (0,3 м)	1
37	Поролоновый валик	4
38	Карабин	3

ПЕРЕЧЕНЬ ДЕТАЛЕЙ Ⅱ

№ п/п	НАЗВАНИЕ	кол.
39	Зажим для закрепления трубок	2
40	Фиксатор	3
41	Квадратная заглушка 50*50	6
42	Квадратная заглушка 38*38	1
43	Ролик (90)	1
44	Ролик (117)	1
45	Втулка I 14*11	4
46	Втулка II 14*31	3
46А	Втулка III 14*6	1
47	Подшипник 80104	2
48	Болт M12*75	5
49	Болт M12*80	1
50	Болт M8*20	2
51	Болт M8*10	2
52	Болт M8*70	1
53	Болт M8*25	4
54	Болт M10*20	10
55	Болт M10*35	3
56	Болт M10*50	4
57	Болт M10*65	11
58	Болт M10*70	2
59	Болт M10*75	16
61	Болт M10*90	1
62	Болт M10*105	2
63	Шайба 8	6
63А	Большая шайба 8	2
64	Шайба 10	77
65	Большая шайба 10	4
66	Шайба 12	12
67	Контргайка M8	1
68	Контргайка M10	38
69	Контргайка M12	6
70	Гайка M12	1
71	Квадратный наконечник 50*50	3
72	Деталь 50*38*203	4
73	Пластиковый защитный кожух (25*130)	2
74	Амортизатор 44*25*18	2
75	Амортизатор M10*40	1
76	Пластиковый держатель 66	4
77	Пластиковая втулка	4
78	Пластиковый наконечник 15*10*115	2
79	Круглый наконечник	2
80	Фиксатор 9.5*150	1
81	Втулка 17*10	12
82	Втулка 21*12	12
83	Поролоновый валик 24*380	2
84	Двойная тяговая балка	1
85	Ножной ремень	1

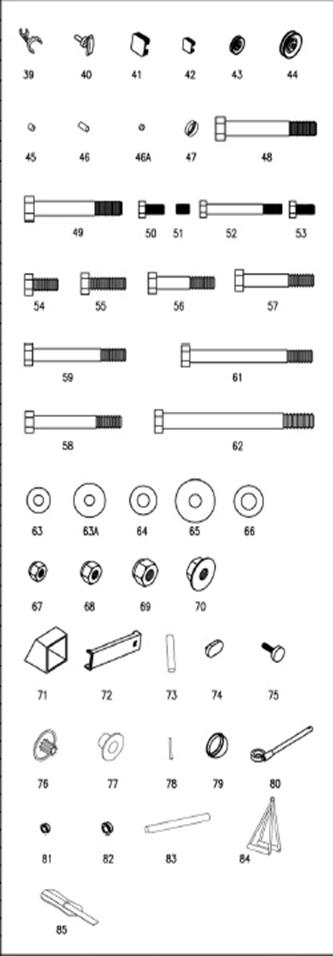

СПИСОК ОБОРУДОВАНИЯ

ДЕТАЛИ ТРЕНАЖЕРА 518CI. ЧАСТЬ 1
№ п/п	Описание	Кол	№ п/п	Описание	Кол
58	ШЕСТИГРАННЫЙ БОЛТ 10мм x 70мм С ЧАСТИЧНОЙ РЕЗЬБОЙ	2	53	ШЕСТИГРАННЫЙ БОЛТ 8мм x 25мм С ПОЛНОЙ РЕЗЬБОЙ	4
55	ШЕСТИГРАННЫЙ БОЛТ 10мм x 35мм С ПОЛНОЙ РЕЗЬБОЙ	3	67	НЕЙЛОНОВАЯ КОНТРГАЙКА 8мм КОЛ. 1	1
54	ШЕСТИГРАННЫЙ БОЛТ 10мм x 20мм С ПОЛНОЙ РЕЗЬБОЙ	10	68	НЕЙЛОНОВАЯ КОНТРГАЙКА 10мм КОЛ. 26	26
52	ШЕСТИГРАННЫЙ БОЛТ 8мм x 70мм С ЧАСТИЧНОЙ РЕЗЬБОЙ	1
ДЕТАЛИ ТРЕНАЖЕРА 518CI. ЧАСТЬ 2
№ п/п	Описание	Кол	№ п/п	Описание	Кол
57	ШЕСТИГРАННЫЙ БОЛТ 10мм x 65мм С ЧАСТИЧНОЙ РЕЗЬБОЙ	4	69	НЕЙЛОНОВАЯ КОНТРГАЙКА 12мм	6
59	ШЕСТИГРАННЫЙ БОЛТ 10мм x 75мм С ЧАСТИЧНОЙ РЕЗЬБОЙ	16
ДЕТАЛИ ТРЕНАЖЕРА 518CI. ЧАСТЬ 3
№ п/п	Описание	Кол	№ п/п	Описание	Кол
61	ШЕСТИГРАННЫЙ БОЛТ 10мм x 90мм С ЧАСТИЧНОЙ РЕЗЬБОЙ	1	66	ПЛОСКАЯ ШАЙБА 12мм	12
48	ШЕСТИГРАННЫЙ БОЛТ 12мм x 75мм С ЧАСТИЧНОЙ РЕЗЬБОЙ	5	65	ПЛОСКАЯ ШАЙБА 10мм x 30мм	4
49	ШЕСТИГРАННЫЙ БОЛТ 12мм x 80мм С ЧАСТИЧНОЙ РЕЗЬБОЙ	1	46	ВТУЛКА 14x1,5x11мм	1
63	ПЛОСКАЯ ШАЙБА 8мм	6	46А	ВТУЛКА 14x1,5x6мм	1
64	ПЛОСКАЯ ШАЙБА 10мм	61	51	БОЛТ 8мм x 10мм С ЦИЛИНДРИЧЕСКИМ КОНЦОМ	2
63А	ПЛОСКАЯ ШАЙБА 8мм x 24мм	2	50	ШЕСТИГРАННЫЙ БОЛТ 8мм x 20мм С ПОЛНОЙ РЕЗЬБОЙ	2

ИНСТРУКЦИЯ ПО СБОРКЕ

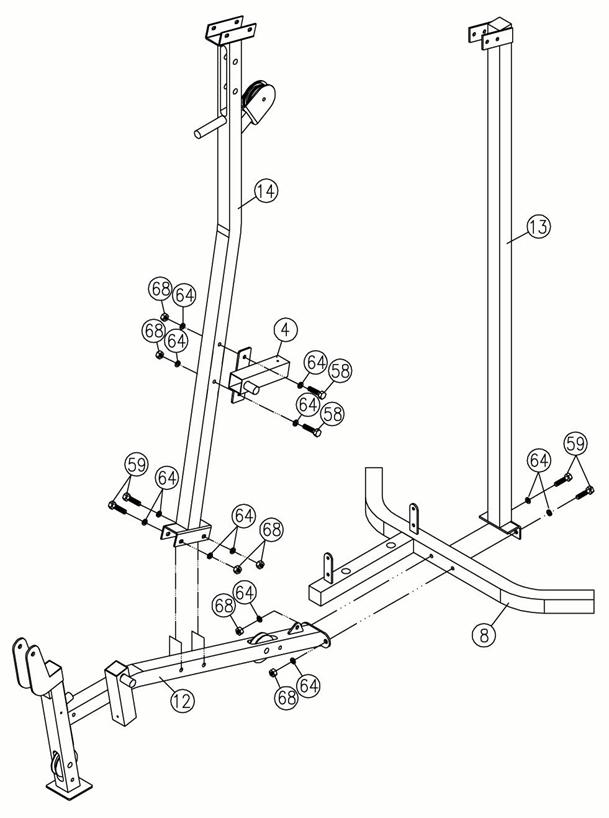

Шаг 1: Соедините Основную трубку (8) с Рамой сидения (12) и Задней трубкой (13) с помощью двух Болтов M10*75 (59), четырех Шайб 10 (64) и двух Гаек M10 (68). Присоедините Опорную трубку (14) к Раме сидения (12) с помощью двух Болтов M10*75 (59), четырех Шайб 10 (64) и двух Гаек M10 (68). Присоедините Регулировочную втулку (4) к Опорной трубке (14) с помощью двух Болтов M10*70 (58), четырех Шайб 10 (64) и двух Гаек M10 (68).

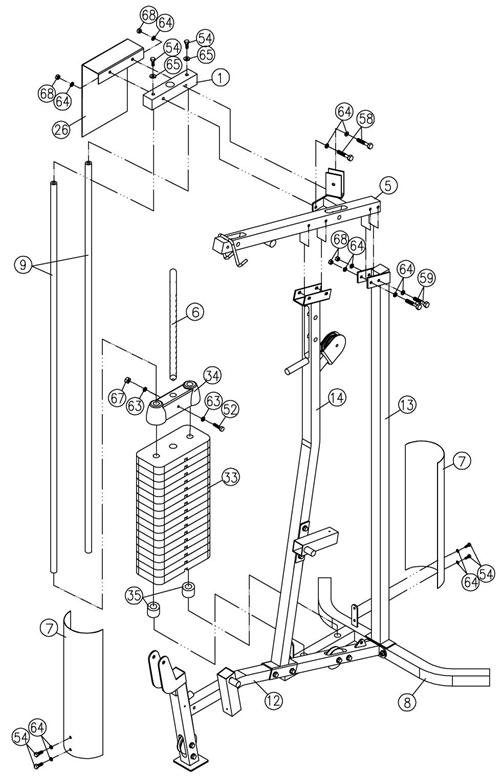

Шаг 2: Присоедините Консольную балку (5) к Опорной трубке (14) с помощью двух Болтов M10*75 (59), четырех Шайб 10 (64) и двух Гаек M10 (68). Присоедините Консольную балку (5) к Задней трубке (13) с помощью двух Болтов M10*75 (59), четырех Шайб 10 (64) и двух Гаек M10 (68). Поместите Амортизирующий валик (35) на Базовую трубку (8) (для весовой пластины). Вставьте Направляющую (9) в Амортизирующий валик (35) (убедитесь, что сторона Направляющей (9) с резьбой находится сверху) и отверстия в Базовой трубке (8). Наденьте каждую Весовую пластину (33) на Направляющую (9). Вставьте Гриф (6) в отверстие, расположенное под верхней Весовой пластиной (33). Наденьте Брикет (34) на Направляющую (6) и закрепите с помощью одного Болта M8*70 (52), двух Шайб 8 (63) и одной Гайки M8 (67). Поместите Направляющую верхнюю трубку (1) на Направляющую (9) и закрепите ее сверху с помощью двух Болтов M10*20 (54) и двух Больших шайб 10 (65). Присоедините Основание для крепления карты мышц (26), Направляющую верхнюю трубку (1) и Консольную балку (5) с помощью двух Болтов M10*70 (58), четырех Шайб 10 (64) и двух Гаек M10 (68). Присоедините каждый из Щитов (7) к Базовой трубке (8) каждой стороной с помощью двух Болтов M10*20 (54) и двух Шайб 10 (64).

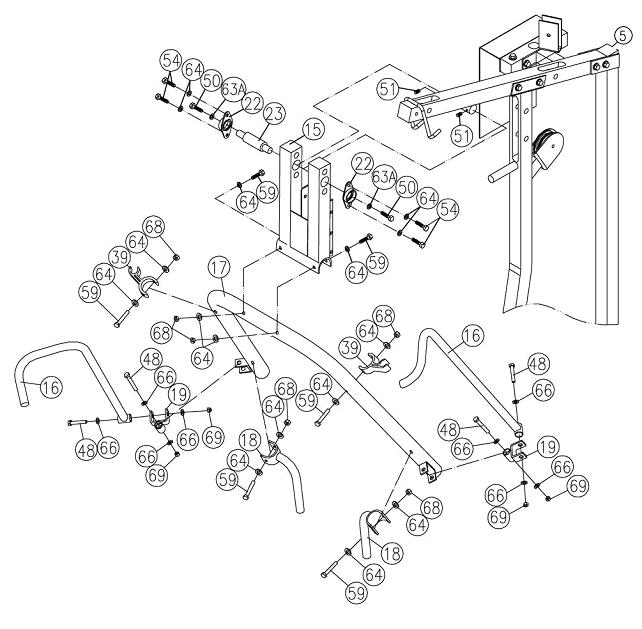

Шаг 3: Присоедините Трубку для выполнения жима от груди (15) к Консольной балке (5) путем вставки Стержня (23) в Трубку для выполнения жима от груди (15) через Консольную балку (5) и закрепите на каждой стороне Опоры для подшипника (22) с помощью двух Болтов M10*20 (54), двух Шайб 10 (64), одного Болта M8*20 (50) и одной Шайбы 8 (63А). Прикрепите Раму для выполнения жима от груди (17) к низу Трубки для выполнения жима от груди (15) с помощью двух Болтов 10*75 (59), четырех Шайб 10 (64) и двух Гаек M10 (68). Присоедините Рычаг ручного управления (18) к каждой стороне Рамы для выполнения жима от груди (17) с помощью одного Болта 10*75 (59), двух Шайб 10 (64) и одной Гайки M10 (68). Присоедините Зажим для крепления трубок (39) к каждой стороне Рамы для выполнения жима от груди (17) с помощью одного Болта 10*75 (59), двух Шайб 10 (64) и одной Гайки M10 (68). Присоедините Втулку (19) к каждой стороне Рамы для выполнения жима от груди (17) с помощью одного Болта M12*75 (48), двух Шайб 12 (66) и одной Гайки M12 (69) (Примечание: смажьте втулку специальным смазочным материалом). Присоедините Рукоятки для выполнения жима от груди (16) с каждой стороны U-образной втулки (19) с помощью одного Болта M12*75 (48), двух Шайб 12 (66) и одной Гайки M12 (69) (Примечание: смажьте втулку специальным смазочным материалом).

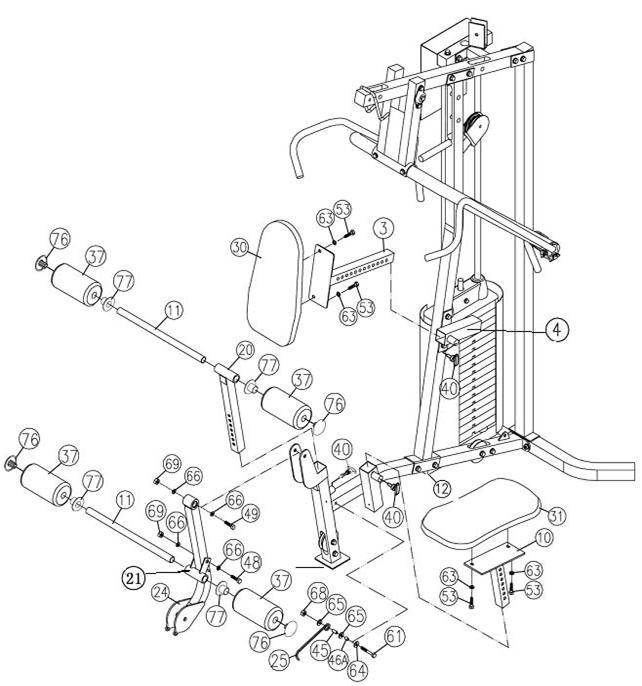

Шаг 4: Установите Спинку (30) на Регулируемую трубку (3) с помощью двух Болтов M8*25 (53) и двух Шайб 8 (63). Вставьте Регулируемую трубку (3) в Регулировочную втулку (4) и закрепите с помощью T-образного фиксатора (40). (Примечание: закрепите Гайку на трубке с резьбой). Установите Сиденье (31) на Регулируемую трубку (10) с помощью двух Болтов M8*25 (53) и двух Шайб 8 (63). Вставьте Регулируемую трубку (10) в Раму сиденья (12) и закрепите с помощью T-образного фиксатора (40). (Примечание: закрепите Гайку на трубке с резьбой). Вставьте Трубку для выполнения упражнений на ножные мышцы (11) в Регулировочную трубку для выполнения упражнений на ножные мышцы (20) и, затем, с каждой стороны вставьте соединенные между собой Пластиковую втулку (77) и Поролоновый валик (37) и закрепите с помощью Пластикового держаВставьте Квадратную регулировочную трубку для выполнения упражнений на ножные мышцы (20) в Раму сиденья (12) и закрепите с помощью T-образного фиксатора (40). (Примечание: закрепите Гайку на трубке с резьбой). Присоедините Раму для выполнения упражнений на ножные мышцы (24) к Раме сиденья (12) с помощью одного Болта M12*80 (49), двух Шайб 12 (66) и одной Гайки M12 (69). Присоедините Соединительный колпачок (21) к Раме для выполнения упражнений на ножные мышцы (24) с помощью одного Болта M12*75 (48), двух Шайб 12 (66) и одной Гайки M12 (69). Вставьте Трубку для выполнения упражнений на ножные мышцы (11) в Соединительный колпачок (21) и, затем, с каждой стороны вставьте соединенные между собой Пластиковую втулку (77) и Поролоновый валик (37) и закрепите с помощью Пластикового держаПрисоедините Карабин (25) к Раме сиденья (12) с помощью одного Болта M10*90 (61), двух Больших шайб 10 (65), одной Втулки 14*6 (46А), одной Втулки 14*11 (45), одной Шайбы 10 (64) и одной Гайки M10 (68).

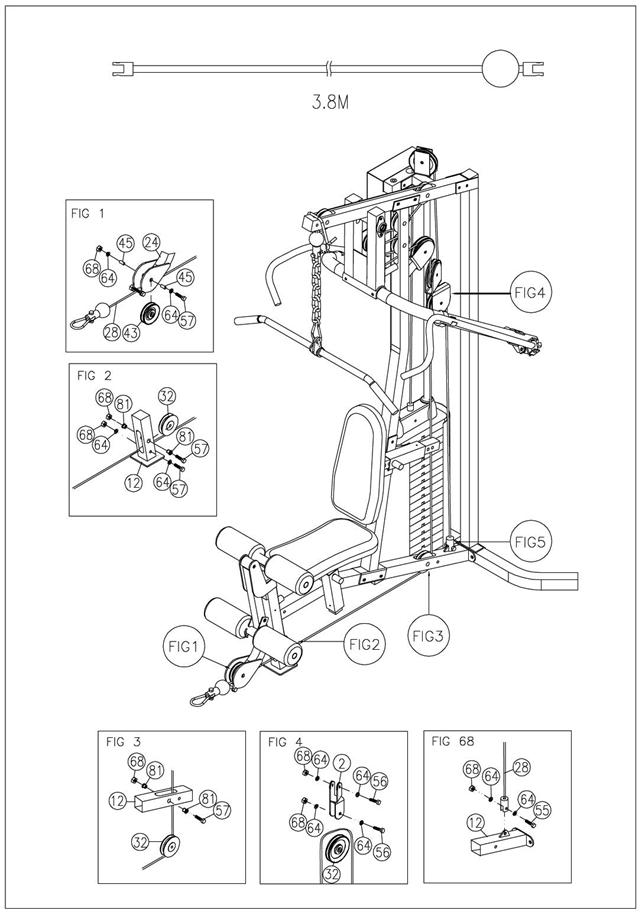

[Трос 1]

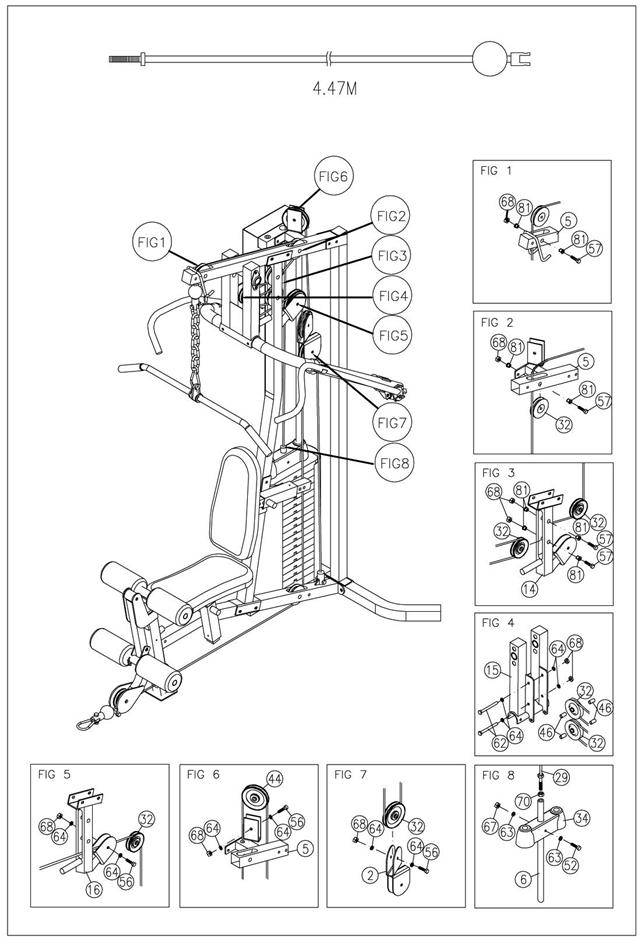

[Трос 2]

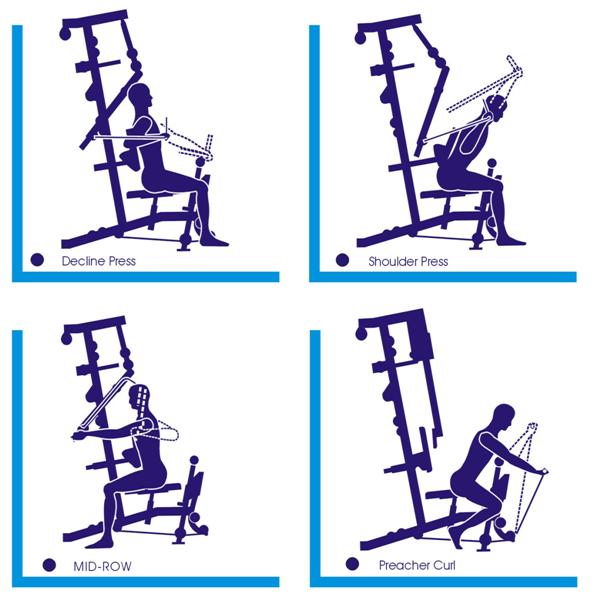

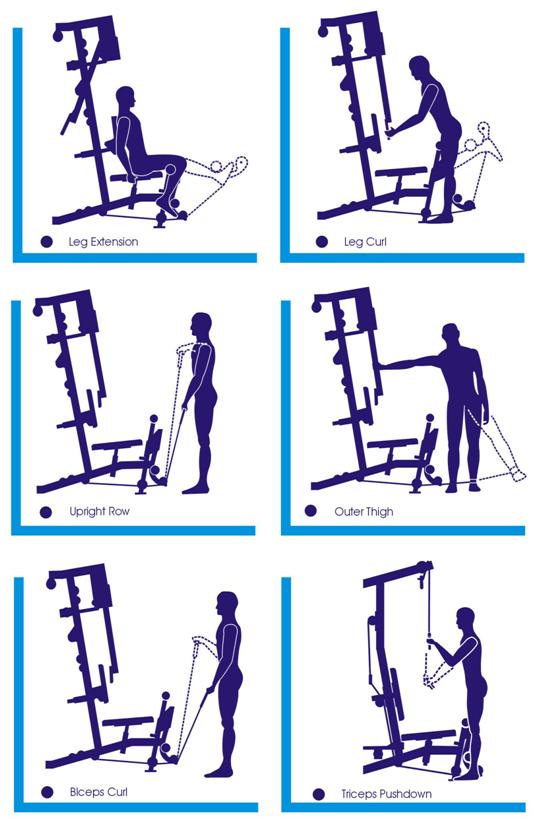

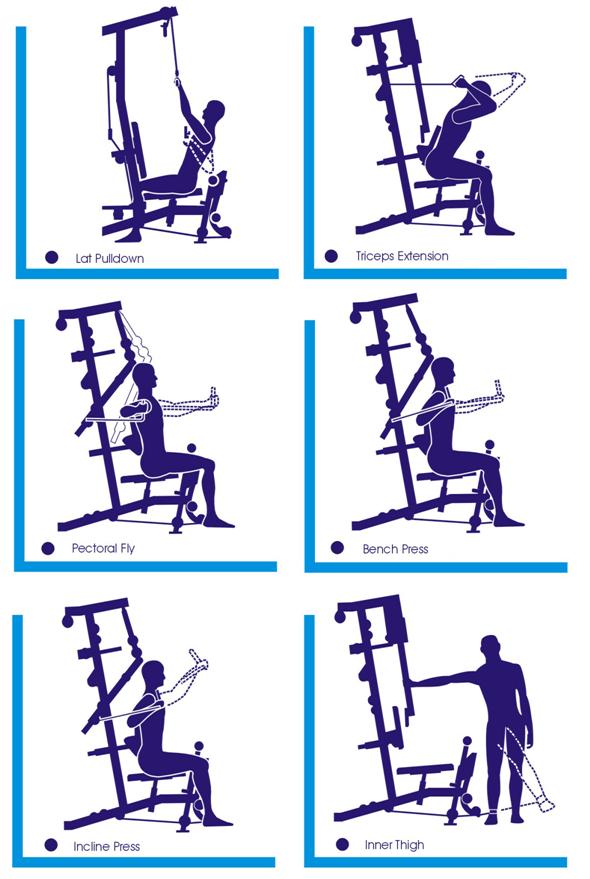

[Описание упражнений]

Сгибание бицепса

Тяга вниз для трицепса

Разведение ног

Вертикальная гребля

Сгибание ног

Разгибание ног

Верхняя тяга

Сведение ног

Жим с наклоном вперед

Жим лежа

Разведение рук

Разгибание трицепса

Жим с наклоном назад

Жим над головой

Горизонтальная тяга

Обратные сгибания рук

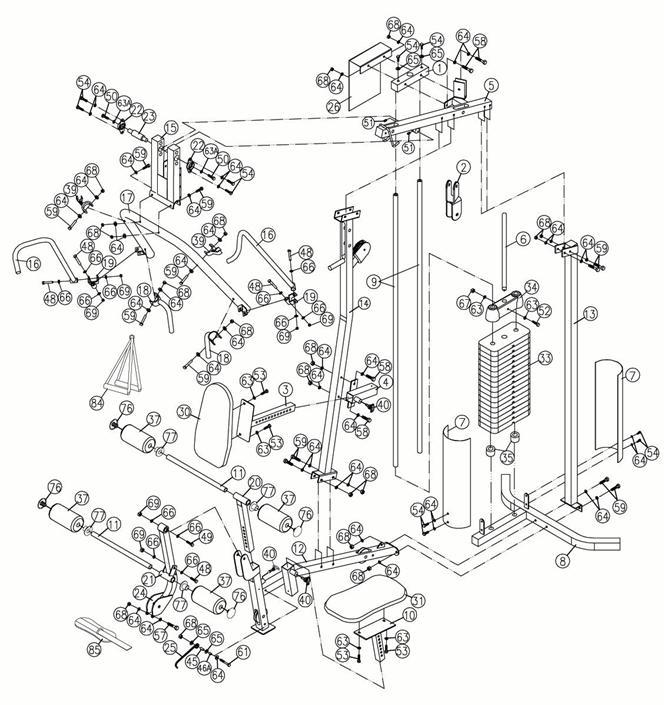

ИЗОБРАЖЕНИЕ МЕХАНИЗМА В РАЗОБРАННОМ ВИДЕ

Ежедневное обслуживание

Ежедневное обслуживание данного оборудования должно проводиться в соответствии со следующей таблицей:

Вид обслуживания	Ежедневно	Еженедельно	Раз в три месяца
Проверка мест соединения, болтов, соединяющих стойку с весовыми пластинами, и других болтов	√
Очистка сиденья и корпуса	√
Смазка скользящих деталей			√
Проверка затянутости гаек		√
Проверка натянутости тросов		√
Смазка опоры подшипника			√
