Фильтр



Предназначен для очистки среды от стойких механических примесей, методом их фильтрации и улавливания с помощью магнита.



Санитарно – эпидемиологическое заключение № 58.02.02.371.П.000623.10.09 от 01.01.2001 г.



Обозначение	Условное обозначение	Номинальный диаметр DN	Номинальное давление PN, МПа (кгс/см2)	Рабочая среда	Температура рабочей среды t 0C, не более	Покрытие	Масса, кг.
ВИЛН.494412.005	ФГ 15	15	1,6 (16)	Природный газ	50	-	0,16
-01	ФГ 15-01	Хим. Н9
ВИЛН.494412.006	ФГ 20	20				-	0,22
-01	ФГ 20-01	Хим. Н9
ВИЛН.494412.010	ФГ 25	25				-	0,4
-01	ФГ 25-01	Хим. Н9
ВИЛН.494412.013	ФГ 40	40				-	1,03
-01	ФГ 40-01	Хим. Н9
ВИЛН.494412.015	ФГ 50	50				-	1,87
-01	ФГ 50-01	Хим. Н9
ВИЛН.494412.011	ФВ 15	15		Вода, в том числе хозяйственно - питьевого назначения	80	-	0,16
-01	ФВ 15-01	Хим. Н9
ВИЛН.494412.009	ФВ 20	20				-	0,22
-01	ФВ 20-01	Хим. Н9
ВИЛН.494412.012	ФВ 25	25				-	0,4
-01	ФВ 25-01	Хим. Н9
ВИЛН.494412.014	ФВ 40	40				-	1,03
-01	ФВ 40-01	Хим. Н9
ВИЛН.494412.016	ФВ 50	50				-	1,87
-01	ФВ 50-01	Хим. Н9

Материал основных деталей ...……………………………………………….… латунь ЛЦ40Сд

Материал фильтра:

для газа ………………………........................................................... сетка № 000 ТУ

для воды, в том числе хозяйственно - питьевого назначения ……. сетка № 04 ТУ

Климатическое исполнение ……………………………………………….... У1 ГОСТ

Изготовление и приемка по …………………………..…………... ТУ

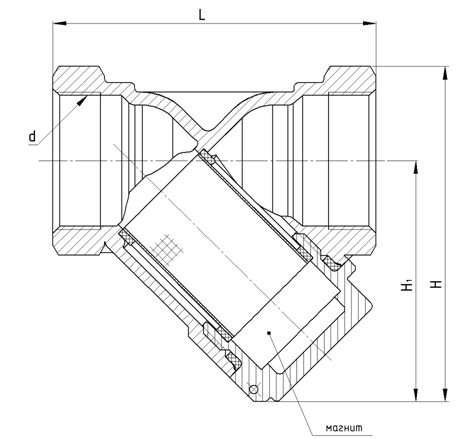

ФИЛЬТР



Номинальный диаметр DN	d, дюйм	Размеры, мм
L	H	Н1
15	G ½	55	56	42
20	G ¾	65	62	46
25	G 1	75	78	56
40	G 1½	110	105	75
50	G2	140	129	93

Гарантийные обязательства

Гарантийный срок эксплуатации – 24 месяца

Пример записи обозначения фильтра для газа при заказе и в документации другого изделия: «Фильтр DN 20, ВИЛН.494412.006 (ФГ 20) ТУ 3683 – 026 – – 2000».
