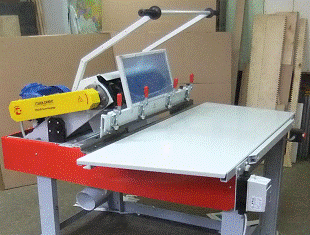

| ДОС-ШР(ШР-50 ÷ ШР-500)Станок шипорезный маятникового типа Предназначен для нарезания прямоугольных шипов в фанере, дереве, ДСП, ДВП, пластмассе и пр. при изготовлении тары, ульев, ящиков, мебели, элементов угловых соединений деревянных конструкций и т. д. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Марка станка | ШР-50 (ТШ) торцовочно-шипорезный | ШР- | ШР-300 | ШР-500 |
Длина обработки за один ход агрегата Lр, мм | до 50 | 0 ÷ | 0 ÷ 300 | 0 ÷ 500 |
Ширина шипов S, мм | 4; 6 ÷ 20 (по заказу) | |||
Глубина шипов В, мм | до 20 (по заказу) | |||
Форма шипов | Прямоугольная | |||
Количество одновременно нарезаемых шипов, n | от 6; n ~ Lp / 2S + 0,5 | |||
Наружный диаметр фрез, мм | 125 ÷ 200 (по заказу) (рекомендуемый 160-180) | |||
Посадочный диаметр фрез, мм | 32, 40 (по заказу) | 40 (60) | 60 | |
Толщина обрабатываемого материала h, мм | до 30 (по заказу) | |||
Наибольшая длина заготовки Lз, мм | до 1 | до 1 | до 2000 (и более) | |
Способ обработки | Пошаговый | |||
Количество шагов для обработки заготовки | N = Lз / Lр (рекомендуемое до 10) | |||
Число оборотов вала, об/мин | 3500 (по заказу) | |||
Мощность ЭД, кВт | 2,0 ; 3,0 ; 4,0 (по заказу) | |||
Напряжение питания, В | 380 ; 220 (по заказу) | |||
Габариты (не более), мм: исп. настольное ДхШхВ исп. напольное | 800х1000х500 (по заказу) | 800х1300х500 1200х1300х1300 | 800х1500х1500 1500х1500х1500 | |
Вес, кг. (уточняется по ТЗ заказчика) | 70 ÷ 100 | 100 ÷ 130 | 200 ÷ 250 | 300 ÷ 500 |
Ориентировочная цена, тыс. рублей | от 70 | от 120 | от 350 | от 500 |
|
| ||||

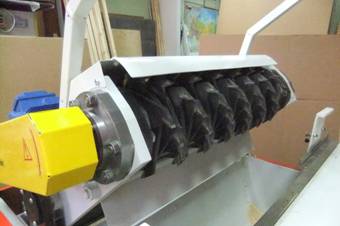

Защитные устройства (кожухи, ограждения) сняты. | |||||
|
|
|
|
|
|
Степень надежности и точность обработки во много раз выше, чем у станков
с гидравлической и пневматической подачей (типа ШПК-40, ШПА-40 и пр.)
