Конструкция и основные свойства панелей SonoPlat®

Конструкция и основные свойства панелей SonoPlat®.

Среди материалов, созданных специалистами фирмы ТехноСонус™ и защищённых патентом № особое место занимает звукоизоляционный материал, выпускаемый и реализуемый с сентября 2012 года под торговой маркой SonoPlat®.

Рис. 2

Отечественный звукоизоляционный материал SonoPlat® (послойное строение)

1. – Коробка из картона; 2. – Сотовый заполнитель с ячейкой с размером ячейки 10 мм; 3. – Наполнитель из чистого кварцевого песка; 4. – Крышка из картона.

SonoPlat® – прообраз ряда звукоизоляционных суперэффективных и суперсовременных материалов. Это очередной шаг в будущее звукоизоляции!

ЗвукоизоляцияSonoPlat® в полной мере отвечает всем трём указанным выше требованиям времени и кратко характеризуется следующими свойствами:

·  относительно тонкий материал (толщина всего 12,0 мм);

·  высокоэффективный (один слой SonoPlat®повышает звукоизолирующую способностьот воздушного шума любой ограждающей конструкции [Rw]на 9-12 дБ);

·  по технологичности монтажа и долговечности не уступает гипсокартону и его модификациям;

·  абсолютно экологически безопасный, т. к. не содержит никаких вредных составляющих (в его составе только картон и чистейший кварцевый песок, применяемый для очистки воды);

·  прочный на сжатие (не разрушается даже при вертикальной нагрузке близкой к 80 тн/м2) и на изгиб (не разрушается под действием собственного веса при перемещении как в вертикальном, так и в горизонтальном положении);

·  отвечает высшим европейским стандартам качества.

Как и панели PhoneStar, материал SonoPlat® гигроскопичен. Поэтому его нельзя применять в сырых помещениях. Он также не приспособлен для наружного применения. Хранить его следует в сухом месте, под крышей, в горизонтальном положении, стопками, уложенными на хорошо выровненную поверхность.

Звукоизоляцию SonoPlat® по достоинству оценили не только потребители, но и строители, занимающиеся отделочными и звукоизоляционными работами. За короткий срок, прошедший с момента начала её реализации, уже нашли своё применение несколько тысяч панелей. И спрос на них ежедневно растёт!

Пожалуй, единственным недостатком материалаSonoPlat®является его относительная, по сравнению с материалом PhoneStar, сложность изготовления. Однако, благодаря внедрению современных технологических приёмов и уникальной оснастке, а также применению высокотехнологичного прессового оборудования и высококачественного клея ПВА, удалось максимально упростить процесс производства панелейSonoPlat® при полном сохранении их высокого качества.

В чём же уникальность материалаSonoPlat®?

Известно, что звукоизолирующая способность любой преграды (коэффициент звукоизоляции ) равна отношению интенсивности звука в падающих на преграду звуковых волнах к интенсивности звука в звуковых волнах, прошедших через преграду:

Величина, обратная коэффициенту звукоизоляции, называется коэффициентом прохождения звука (коэффициент звукопроницаемости ), т. е.

Коэффициент звукопроницаемости(), коэффициент звукопоглощения () и коэффициент звукоотражения (), характеризующие акустическое сопротивление преграды, связаны соотношением, выражающим фундаментальный закон природы – закон сохранения энергии:

Звукоизоляцию преграды() в акустике принято выражать в дБ, т. е. как десятикратный десятичный логарифм отношения (1):

Учитывая соотношение (3), обобщённое понятие звукоизоляции преграды выражается формулой (5):

которая свидетельствует о том, что физическая сущность звукоизоляции преграды обусловлена как отражением потока звуковой энергии от преграды в соответствии с принципом рассогласования импедансов, так и поглощением звуковой энергии в преграде.

В твёрдых звукоизолирующих преградах поглощение звуковой энергии может быть очень мало(), и тогда звукоизоляция практически целиком определяется отражением звука:

Если же отражённый от преграды поток звуковой энергии очень мал() и в преграде происходит большое поглощение энергии звука, то звукоизоляция практически целиком определяется звукопоглощением:

Исходя из физической сущности звукоизоляции, очень важно, чтобы звукоизолирующий материал одновременно обладал следующими весьма противоречивыми свойствами:

а.  Минимальной звукопроницаемостью.

б.  Высоким звукопоглощением.

в.  Максимальным звукоотражением.

К этим чисто акустическим характеристикам следует добавить ещё и технологические свойства, которыми должен обладатьсовременный звукоизоляционный материал:

г.  Прочность на изгиб.

д.  Простота обработки и монтажа.

Понятно, что достичь идеала практически невозможно. Однако приблизится к нему, во все времена, было мечтой любого изобретателя. В материале SonoPlat®, в очень большой степени удалось совместить, казалось бы, несовместимые акустические, физические и технологические свойства.

Благодаря сотовой структуре заполнителя (рис. 2, поз. 2) и высокой пористости картона, из которого сделаны внешние слои (рис. 2, поз. 1 и 4), звукоизоляция SonoPlat® фактически представляет собой звукопоглощающий материал с открытой пористостью. Известно, что при воздействии звуковой волны на материалы такого рода происходит диссипация акустической энергии на границах раздела сред. Высокий уровень диссипации энергии звуковых волн панелямиSonoPlat® обуславливается не только их пористостью, но также весьма значительной вязкостью (весом частиц) и хорошей теплопроводностью засыпки, которая состоит из специально подобранного по крупности и объёмному весу чистейшего кварцевого песка.

При возвратно-поступательных колебаниях частиц воздуха, вызванных звуковой волной, её энергия рассеивается границами пор (сот) и абсорбируется засыпкой. Неоднородное из-за разного веса частиц песка вязкое сопротивление засыпки панелей SonoPlat® порождает беспорядочное колебание песчинок. Таким образом, звуковая энергия переходит в кинетическую энергию движения частиц песка и далее в тепловую. Теплопроводность же засыпки способствует дальнейшему превращению энергии в соответствии с Первым началом термодинамики.

Описанный выше физический механизм «работы» звукоизоляции SonoPlat® неизбежно приводит к быстрому затуханию падающего на неё звука, т. е. его интенсивность резко уменьшается. Причём, как показали испытания, во всех диапазонах частот!

Справка. Диссипация акустической энергии – рассеивание энергии упорядоченного движения звуковой волны и переход её в кинетическую энергию хаотического движения, например, частиц засыпки, и далее в теплоту.

Принцип диссипации звуковых волн известен давно. Однако практическое применение для решения задач звукоизоляции в строительстве и на таком уровне он нашёл только в конструкции панелей SonoPlat®, что позволило создать новейший звукоизоляционный материал, обладающий при малой толщине лучшими звукоизоляционными характеристикам из всех известных российских и зарубежных аналогов.

С целью придания звукоизоляции SonoPlat® повышенных звукоотражающих свойств для её изготовления применяется дуплекс-картон, имеющий одностороннее мелование (по немецкой классификации этот вид картона имеет категорию GD).

SonoPlat® – это звукоизоляция, созданная самой Природой!

Как указывлось выше, SonoPlat®по технологичности монтажа и долговечности не уступает гипсокартону и его модификациям. Это стало возможным именно благодаря сотовой структуре панелейSonoPlat®, которая придаёт им уникальные монтажные и прочностные свойства.

I	II	III
Рис. 3
Процесс раскроя панелей SonoPlat®

1.  При раскрое панелей SonoPlat®, который при монтаже осуществляют с помощью обычного острого ножа и металлической линейки (рис. 3-I), не происходит нарушения внутренней структуры панелей и высыпание наполнителя (рис. 3-IIи 3-III), а мерные обрезки также идут в дело.

2.  Несмотря на свои внушительные размеры (1200 х 600 мм) и вес (более 13 кг) панели SonoPlat® не ломаются под собственным весом ни вдоль, ни поперёк.

Полагаем, что здесь уместно привести слова выдающегося конструктора самолётов Игоря Сикорского:«Я мог бы добиться тех же результатов, не обращаясь к «сотам». Тогда заказчикам пришлось бы платить впятеро дороже».

Идея сот принадлежит Природе! При создании суперсовременной звукоизоляции SonoPlat®эта идея была лишь успешно воплощена в жизнь. Поэтому звукоизоляция SonoPlat® – это звукоизоляция, фактически созданная самой Природой!

Зачем «изобретать велосипед»?

Технологичность применения звукоизоляции SonoPlat® обусловлена также тем, что её геометрические размеры подобраны таким образом, чтобы они были либо кратны, либо совпадали с размерами гипсокартона и его модификаций –самыми массовыми отделочными материалами нашего времени.

Унификация с гипсокартоном и его модификациями позволила «не изобретать велосипед», а практически без изменений использовать для монтажа панелей SonoPlat® технологические приёмы, монтажные схемы и каркасные системы, разработанные и рекомендуемые KNAUF INDUSTRIES – лидера в области строительно-отделочных технологий. Эти разработки и рекомендации в последние годы с большим успехом повсеместно применяют в массовом строительстве при проведении отделочных и/или ремонтно-отделочных работ. А известно, что именно на стадии этих работ решаются основные задачи звукоизоляции помещений любого назначения.

С появлением панелей SonoPlat® отпала необходимость «ломать голову» над тем, как самому решить задачу устройства звукоизоляции, например, в Вашей квартире или офисе. Достаточно, просто-напросто, взять за основу любую многослойную схему перегородок или обшивок существующих стен, или устройства подвесных потолков, из рекомендуемых KNAUF INDUSTRIES, и заменить на панели SonoPlat® один из внутренних слоёв гипсокартона. Результаты испытаний на изоляцию от воздушного шума различных конструкций перегородок и обшивок, рекомендованных KNAUF INDUSTRIES, но с применением панелей SonoPlat®, оказались поразительно успешными. Звукоизоляционные характеристики таких конструкций с применением панелей SonoPlat® поистине не имеют себе равных.

Новые технологии и «ноу-хау» устройства звукоизоляции.

Универсальность и технологичность применения звукоизоляции SonoPlat® ни в коей мере не ограничивается использованием для её монтажа конструктивных решений перегородок, обшивок и подвесных потолков, рекомендованных KNAUF INDUSTRIES. Специалистами фирмы ТехноСонус™ разработаны разнообразные конструкции и «ноу-хау» с применением панелей SonoPlat® для звукоизоляции помещений. Например, бескаркасные обшивки с креплением панелей SonoPlat® звукопоглощающими лентами типа DualLock («3М», USA), «сборные плавающие» стяжки и т. д. Очень перспективным направлением фирма ТехноСонус™ считает применение панелей SonoPlat® в сочетании с современными эффективными звукоизоляционными и звукопоглощающими материалами для усиления в целом звукоизолирующих характеристик всех типов ограждающих конструкций. В первую очередь в сочетании с панелями PhoneStar, звукоизоляционной мембраной Tecsound, а также с вибро - и звукопоглощающей прослойкой ТермоЗвукоИзол®.

Некоторые схемы монтажа панелей SonoPlat®.

Каких-то особых инструкций по монтажу звукоизоляции SonoPlat®, в общем-то, не требуется. В этом легко убедиться на примере некоторых, наиболее применимых на практике, звукоизоляционных конструкций, основным звукоизолирующим элементом которых являются панелиSonoPlat®.

Пример №1.Высокоэффективные звукоизолирующие стены (перегородки).

Проведённые в НИИСФ РААСН испытания показали, что стена (перегородка), собранная на каркасе 50/50 мм системы фирмы KNAUF INDUSTRIES, имеющая с каждой стороны обшивку «ГКЛ + СоноПлат® + ГКЛ», т. е. имеющая общую толщину всего 125 мм, и заполненная матами БАЗАЛЬТИН®, обладает звукоизоляцией

Этот показатель звукоизоляции настолько высокий (при столь малой толщине перегородки), что позволяет рассматривать реальную возможность применения таких конструкций в качестве стен, к которым предъявляются самые строгие требования по звукоизоляции!

Например, такие требования предъявляются потребителями к стенам (перегородкам), которые разделяют:

1.  Спальни и детские комнаты.

2.  Домашний кинотеатр от других помещений квартиры (дома).

3.  Номера в гостиницах.

4.  Переговорные комнаты и кабинеты руководителей от общих помещений офисов.

Устройство высокоэффективной звукоизолирующей стены (перегородки) практически мало отличается от устройства типовой перегородки С 113 системы фирмы KNAUF INDUSTRIES, которая предельно просто описана на сайте этой фирмы (www. *****, раздел «Продукты и решения – Комплектные системы – Перегородки – С 113»).

Однако для получения указанного выше звукоизолирующего эффекта () при толщине этой стены (перегородки), равной 125 мм и собранной на самом узком металлическом каркасе 50/50 мм, необходимо выполнить следующие три условия:

1.  Заменить с каждой стороны стены (перегородки) внутренний (средний) лист ГКЛ на звукоизоляцию SonoPlat®.

2.  Использовать маты БАЗАЛЬТИН® в качестве заполнителя пустот между элементами каркаса.

3.  Под направляющие каркаса по всему периметру стены (перегородки) подложить ленту ТЗИ (лента из материала ТермоЗвукоИзол®).

Учитывая, что звукоизоляционные панели SonoPlat® имеют размеры, кратные размерам ГКЛ, нет необходимости располагать их в каком-то особом, например, шахматном, порядке. Наоборот, гораздо эффективнее как с точки зрения звукоизоляции, так и экономии материалов, располагать панели SonoPlat® вертикально одна над другой.

Для получения в дальнейшем указанного звукоизолирующего эффекта вполне достаточно:

1.  Перекрыть вертикальные стыки нижнего слоя ГКЛ панелями SonoPlat®.

2.  Проклеить стыки панелей SonoPlat® фирменным скотчем SonoPlat®.

3.  Перекрыть вертикальные стыки панелей SonoPlat® верхним слоем ГКЛ, т. е. фактически расположить ГКЛ верхнего слоя в том же порядке, в каком расположены ГКЛ нижнего слоя.

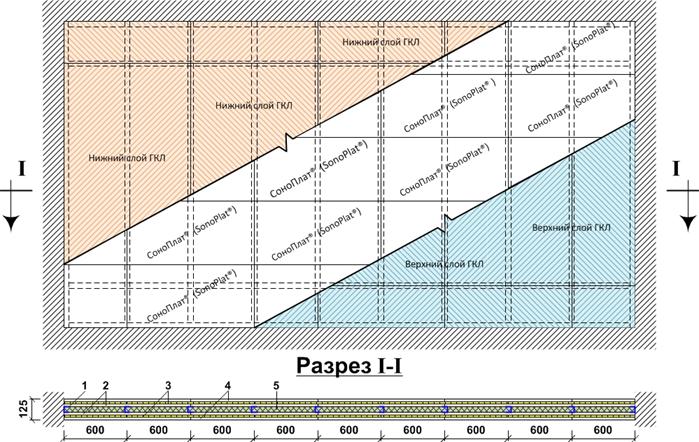

Схемы послойного монтажа обшивок «ГКЛ + SonoPlat® + ГКЛ» высокоэффективной звукоизолирующей стены (перегородки), а также её горизонтальный разрез, показаны на рис. 4.

I.	II.	III.
IV.
Рис. 4
Схема послойной раскладки ГКЛ и панелей звукоизоляции SonoPlat® при устройстве высокоэффективной звукоизолирующей стены (перегородки)
I. – Раскладка внутреннего слоя ГКЛ. II. – Раскладка панелей звукоизоляции SonoPlat®. III. – Раскладка внешнего слоя ГКЛ.IV. – Общая схема послойной раскладки и горизонтальный Разрез I-I.
1. – Элементы (стойки) металлического каркаса 50/50 мм системы фирмы KNAUF INDUSTRIES; 2. – Внутренние слои ГКЛ толщ. 12,5 мм; 3. – Слои звукоизоляции SonoPlat®; 4. – Внешние слои ГКЛ (ГКЛВ) толщ. 12,5 мм; 5. – БАЗАЛЬТИН® толщ. 50 мм.

Пример №2.Высокоэффективные бескаркасные звукоизолирующие обшивки стен (перегородок).

Проведённые в НИИСФ РААСН испытания показали, что звукоизолирующая обшивка «SonoPlat® + ГКЛ», схема которой показана на рис. 5, имеющая общую толщину всего 25 мм (без учёта размеров крепления), обеспечивает прирост звукоизоляции

Этот показатель, как и в примере №1, очень высокий, хотя обшивка очень тонкая.

Он позволяет рассматривать реальную возможность применения таких конструкций в качестве эффективных дополнительных звукоизолирующих обшивок тех стен, к которым предъявляются самые строгие требования по звукоизоляции!

В примере №1 был дан короткий перечень назначения таких стен (перегородок), который, безусловно, может быть значительно расширен.

В случае хорошего качества поверхности изолируемой стены, а также её вертикальности, устройство высокоэффективной звукоизолирующей обшивки стены (перегородки) «SonoPlat® + ГКЛ» можно осуществлять «бескаркасным» способом.

Существует много технологических приёмов крепления к поверхностям стен различных облицовок.

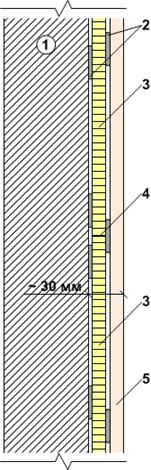

Рис. 5

Схема обшивки «SonoPlat® + ГКЛ»

1.- Изолируемая стена (перегородка); 2. – Клей (лента типа DualLock); 3. – Панель звукоизоляции SonoPlat®. 4. – Стык панелей звукоизоляции SonoPlat®; 5. – ГКЛ толщ. 12,5 мм.

Одним из наиболее простых и недорогих способов является крепление с помощью клея.

Ремарка Более дорогой, но гораздо более эффективный с точки зрения звукоизоляции является метод крепления с помощью лент типа DualLock («3М», USA).

Сначала к стене приклеивают панелиSonoPlat®, а затем к ним также с помощью клея крепят листы гипсокартона.

Учитывая, что звукоизоляционные панели SonoPlat® имеют размеры, кратные размерам ГКЛ, как и в примере №1 их надо располагать вертикально одна над другой. Такая раскладка гораздо эффективнее с точки зрения экономии материалов. А на звукоизолирующей способности такое расположение панелей SonoPlat® никак не отразится в худшую сторону.

Общая толщина обшивки сучётом толщины клеевого слоя, будет приблизительно 30 мм.

Для получения в дальнейшем указанного звукоизолирующего эффекта вполне достаточно:

а.  Проклеить стыки панелей SonoPlat® фирменным скотчем и/или заполнить их герметиком.

б.  Перекрыть вертикальные стыки панелей SonoPlat® верхним слоем ГКЛ.

Пример №3.Высокоэффективные универсальные звукоизолирующие обшивки.

Проведённые натурные испытания показали, что универсальная звукоизолирующая обшивка, схема которой показана на рис. 6, имеющая общую толщину всего 60 мм, обеспечивает прирост звукоизоляцииНесмотря на относительно малую толщину, такая обшивка также весьма эффективно защищает от ударного шума. В особенности в области средних и высоких частот.

Благодаря своей эффективности, такие конструкции применяют в качестве дополнительных звукоизолирующих обшивок как стен (перегородок), к которым предъявляются самые строгие требования по звукоизоляции, так и межэтажных перекрытий со стороны потолков!

Устройство таких конструкций не представляет особой сложности.

Сначала к изолируемой поверхности (в данном примере этой поверхностью является низ межэтажного перекрытия) с помощью дюбель-гвоздей с шагом не менее 600 мм крепят материал ТермоЗвукоИзол®-Форте.

Далее, поверх материала ТермоЗвукоИзол®-Форте устраивают металлический каркас с ячейкой 600×600 мм из потолочных элементов 60/27 мм на прямых подвесах по системе фирмы KNAUF INDUSTRIES. При этом ячейки заполняют базальтовыми матами БАЗАЛЬТИН®, укрепляя и уплотняя их с помощью металлических электромонтажных лент шириной 15-20 мм.

Затем осуществляют монтаж панелей SonoPlat® и листы гипсокартона толщиной 12,5 мм (ГКЛ) с таким расчётом, чтобы перекрывались стыки.

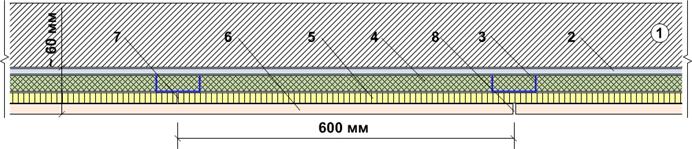

Рис. 6

Схема универсальной звукоизолирующей обшивки

1. – Изолируемая ограждающая конструкция (в данном примере – это перекрытие); 2. – Материал ТермоЗвукоИзол®-Форте; 3. – Потолочный металлический каркас 60/27 мм системы фирмы KNAUF INDUSTRIES на прямых подвесах; 4. – Заполнение пространства между элементами каркаса из уплотнённых базальтовых матов БАЗАЛЬТИН® толщ. 50 мм; 5. – ПанелиSonoPlat®; 6. – ГКЛ толщ. 12,5 мм; 7. Стык панелей (SonoPlat®; 8. Стык ГКЛ.

Учитывая, что звукоизоляционные панели SonoPlat® имеют размеры, кратные размерам ГКЛ, как и в примерах №1 и №2 их надо располагать параллельными рядами. Такая раскладка гораздо эффективнее раскладки в шахматном порядке, т. к. экономит материалы и проще в монтаже. Звукоизолирующая способность обшивки при такой раскладке панелей SonoPlat® совершенно не страдает.

Рекомендуется проклеить стыки панелей SonoPlat® фирменным скотчем SonoPlat®.

Пример №4.Звукоизолирующее основание чистых полов.

Звукоизоляционные панели SonoPlat® можно с большим успехом применять в качестве сборного звукоизолирующего основания чистых полов. Наиболее интересной и эффективной в этом отношении является конструкция так называемой «сборной плавающей стяжки».

Проведённые в НИИСФ РААСН испытания показали, что в зависимости от конструкции индекс улучшения ударного шумаΔLnwтакими полами может достигать 30 дБ и более.

Далее в порядке примера более детально рассмотрено устройство одной из таких конструкции.

Совершенно очевидно, что для качественного устройства любого чистого пола основание для него должно быть, прежде всего, идеально ровным. К сожалению, на практике не встречаются идеально ровные верхние поверхности межэтажных перекрытий. Это касается как сборных, так и монолитных перекрытий. Если нижняя поверхность перекрытия (потолок) обычно ровная и горизонтальная, то верхняя в 99,999% случаев и неровная, и не горизонтальная. Такую поверхность, как ни старайся, с помощью только штучных материалов невозможно выровнять! Это можно сделать либо с помощью традиционных или полусухих цементно песчаных и других растворов, либо по методу, описание которого мы приводим ниже.

Мы предлагаем следующую, весьма простую конструкцию (рис. 7) выравнивания и устройства основания под чистые полы, которая одновременно послужит звукоизоляцией от звуков, проникающих со стороны «нижних» соседей. Практика показала, что, устроив такую конструкцию пола, звукоизоляция от воздушного шума вырастет минимум на, т. е. Вы вообще не будете слышать Ваших «нижних» соседей, даже, если у них будет шумная вечеринка и будет играть громкая музыка!!! Вы просто забудете об их существовании! Одновременно индекс улучшения изоляции от ударного шума такой конструкции составит минимум

Поверьте, этой дополнительной защиты будет более чем достаточно для любых категорий помещений и удовлетворения любых требований СНиП и самых взыскательных Ваших требований.

Последовательность устройства основания под чистые полы с помощью панелей SonoPlat® следующая:

·  очистить поверхность перекрытия от строительного мусора и тщательно промести веником;

·  уложить коммуникации, прокладка которых по проекту должна осуществляться в полах;

·  установить маяки и с помощью пульверизатора смочить всю поверхность перекрытия водой;

·  осуществить выравнивание перекрытия по горизонтали с помощью засыпки из сухой цементно-песчаной смеси (марка смеси М150 и более, средняя толщина выравнивающего слоя обычно составляет 30-50 мм);

·  после выравнивания поверхность засыпки следует смочить водой из пульверизатора и укрыть одним слоем материал ТермоЗвукоИзол® (однослойный) или, что, естественно, лучше, материалом ТермоЗвукоИзол®-Форте, по которому уложить панели SonoPlat®;

·  панели плотно подогнать друг к другу и не крепить к плите перекрытия;

·  щели между панелями заполнить сухой смесью и проклеить скотчем;

·  чистые полы из ламината, паркета, паркетной доски, пробки и т. п. можно устраивать непосредственно по панелямSonoPlat®, руководствуясь инструкциями изготовителей по их укладке.

Почему следует применять сухую цементно-песчаную смесь, а, например, не сухой песок, как это для похожих конструкций рекомендуют некоторые компании, уж очень «далёкие» от практического строительства?

Во-первых, сухие пески – это редкость, т. к. песок абсорбирует воду, но не вступает с ней в реакцию! Поэтому картон, как материал пористый, обязательно отсыреет, если его уложить непосредственно на песок. А это чревато многими неприятностями (размокание, образование грибка, гниение и т. п.)

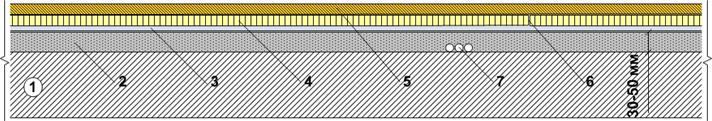

Рис. 7

Схема устройства звукоизолирующего основания под чистые полы

1. – Межэтажное перекрытие; 2 – Выравнивающая засыпка из цементно-песчаной смеси М150 и более (ср. толщина слоя 3—50 мм); 3. – ТермоЗвукоИзол® (однослойный) или ТермоЗвукоИзол®-Форте (один слой); 4. – Панели звукоизоляции SonoPlat®; 5 – Чистый пол (ламинат, паркет, паркетная доска, пробка и т. п.); 6. – Стык панелей звукоизоляции SonoPlat®; 7. – Коммуникации (электричество, отопление и т. д.).

Во-вторых, сухая смесь, благодаря наличию цемента, всегда действительно сухая и через некоторое время сама по себе превратится в цементный камень, твёрдость которого будет только расти в процессе эксплуатации. Процесс гидратации сухих смесей, имеющих в своём составе цемент, как известно, может происходить за счёт абсорбции водяных паров, содержащихся в воздухе. Наверное, все, кто когда-либо занимался строительством, знают, что мешок цемента, даже не имеющий нарушений упаковки и хранящийся в сухом помещении, через месяц-другой обязательно превращается в камень. То же самое произойдёт и с сухой цементно-песчаной смесью.

Применяя сухую цементно-песчаную смесь, в итоге Вы получите очень твёрдое и ровное основание чистого пола! Одновременно постепенно вступит в силу механизм «масса-пружина», который формируют соответственно звукоизоляцияSonoPlat®и материал ТермоЗвукоИзол®. Причём с ростом прочности цементно-песчаной засыпки, также будет расти звукоизоляция Ваших полов! Кроме того, ТермоЗвукоИзол® является надёжной страховкой гигроскопичных панелей SonoPlat® от возможного замачивания, которое может возникнуть за счёт капиллярного подсоса остаточной воды, содержащейся в бетоне перекрытия.

Благодаря тому, что звукоизоляцияSonoPlat® и ТермоЗвукоИзол® являются паропроницаемыми материалами, водяные пары, неизбежно, «доберутся» до слоя засыпки и обязательно вступят в реакцию с цементом. То же самое будет происходить со стороны плиты перекрытия, т. к., если Вы обратили внимание, мы не рекомендовали осуществлять укрытие верха плиты межэтажного перекрытия каким-либо пароизолирующим материалом! А бетон также является паропроницаемым материалом.

Устройство чистых полов из плитки мы не можем рекомендовать, в связи с тем, что панелиSonoPlat® являются гигроскопичным материалом, а для укладки плитки обычно применяют клей на водной основе. Если же применять для укладки плитки клеевые составы, не содержащие воду, например, на акриловой основе, тогда нет никаких препятствий для устройства таких полов!

SonoPlat® не требует дополнительных материалов и специального инструмента.

«Принцип независимости» – один из основных принципов, которым руководствовались при создании звукоизоляции SonoPlat® и который был успешно осуществлён.

Этот принцип заключается в том, чтобы созданная суперсовременная звукоизоляция SonoPlat® не требовала применения каких-то дополнительных материалов. В особенности тех, которые не сказывают и/или не существенно сказывают влияние на звукоизолирующие свойства звукоизоляционной конструкции в целом.

Абсолютному большинству материалов, применяемых для звукоизоляции, нужны разного рода подложки, подкладки, прокладки, спрей-фиксаторы и т. п. «усилители» их свойств и разного рода дорогостоящие комплектующие. У таких материалов даже есть специальное название – «сопутствующие».

По большому счёту, звукоизоляции SonoPlat® не требуются никакие сопутствующие материалы. Эта звукоизоляция, как говорят, вполне «самодостаточная».

Однако совсем нелишним будет закрыть звукоизоляционные панели SonoPlat® листами гипсокартона. Это придаст конструкции и дополнительные звукоизолирующие свойства, и обеспечит хорошую основу для высококачественной финишной отделки.

Проведённые в НИИСФ РААСН всесторонние испытания убедительно доказали, что звукопоглощающая подложка, например, в виде материала ТермоЗвукоИзол® толщиной 14 мм или его аналогов, в целом не оказывает существенного влияния на звукоизоляционные свойства обшивки из панелей СоноПлат. Хотя, как гласит народная мудрость, «кашу маслом не испортишь»!

Большая площадь (0,864 м2) звукоизоляционных панелей SonoPlat®, высокие требования, предъявляемые при их производстве к соблюдению минимальных допусков в отношении геометрических размеров, а также технологические свойства, позволяющие осуществлять раскрой панелей с высокой точностью при их монтаже, создают все условия для идеальной подгонки панелей друг к другу. Это обстоятельство предполагает, что при монтаже звукоизоляционных панелей SonoPlat®, есть реальная возможность обеспечить минимальные, не более 1-2 мм, размеры просветов на их стыках, которые можно легко и с достаточной степенью звукоизолирующей эффективности устранить с помощью фирменного скотча и/или герметика.

Для работы с панелями SonoPlat® не требуется ни специального оборудования, ни дорогостоящего инструмента. Достаточно иметь набор инструментов, которым пользуются при работе с гипсокартоном и его модификациями.

Сертификация панелей SonoPlat®.

Панели SonoPlat® изготавливаются на отечественном предприятии, на основании ТУ.

Звукоизоляционные панелиSonoPlat® имеют акустический сертификат НИИСФ РААСН № 000.024 / 412-12 в системе ВИБРОАКУСТИКА:

·  Часть №1 от 18 июня 2012 по воздушному шуму (каркасные перегородки с применение панелей SonoPlat®).

·  Часть №2 от 01.01.01 по ударному шуму (панели SonoPlat® в конструкциях многослойных полов).
