Дополнительное оборудование для газовой хроматографии
SGE производит ряд дополнительных систем для газовой хроматографии: пиролитическую приставку, систему для быстрой смены колонок на гх-мс, устройства для крио-фокусировки сжатым воздухом, жидким азотом, систему двумерной хроматографии (только для Agilent), систему обратной продувки колонки.

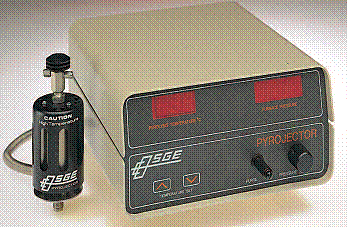

Приставка для пиролитической хроматографии Pyrojector II
Пиролитическая газовая хроматография предназначена для анализа методом газовой хроматографии нелетучих материалов. Принцип метода основан на разложении образца при высокой температуре до летучих компонентов, которые сразу анализируются на газовом хроматографе с капиллярной или насадочной колонкой.
Сферы применения пиролитической приставки:
1. Исследования в экспертно-криминалистических и таможенных лабораториях
1.1. идентификация неизвестных материалов: красок, пластиков, волокон – и установление источника их происхождения
1.2. идентификация состава наркотических веществ
1.3. анализ сильнодействующих препаратов в биологических объектах
2. Контроль качества производства полимерных материалов и красок
2.1. Идентификация пластмасс и покрытий
2.2. Получение информации о составе и структуре полимерных материалов, красок, покрытий
2.3. Контроль качества производства полимерных материалов и красок
2.4. Определение количеств исходных мономеров
и других продуктов синтеза, загрязняющих полимер
2.5. Испытания полимеров и покрытий на термическую стабильность
3. Геохимические исследования
3.1. Характеризация геохимических образцов
3.2. Исследования органической составляющей геохимических образцов
4. Биологические исследования
4.1. Идентификация микроорганизмов
4.2. Определение различных термостабильных соединений в биологических объектах
4.3. Идентификация вида древесины
4.4. Определения места произрастания
Пиролитическая приставка Pyrojector II компании SGE была разработана с учетом следующих требований:
1. Пиролитический анализ должен иметь очень высокую воспроизводимость, что сделает возможным применение прибора для рутинных анализов, требующих чрезвычайно высокой надежности. Pyrojector II может обеспечить средне-квадратическое отсклонение более 0.4%.
2. Пиролитическая приставка должна подходить для работы с капиллярными колонками, что позволит достичь максимального разрешения при выполнении анализа, и, соответственно, максимальной информативности хроматограммы. Pyrojector II идеально подходит как для работы с капиллярными, так и насадочными колонками.
3. Приставка должна быть универсальной, т. е. устанавливаться на любой прибор. Pyrojector II можно установить на газовые хроматографы Agilent, Shimadzu, Varian, Perkin Elmer, Termo Finnigan, Carlo Erba, Dani и другие.
При использовании Pyrojector II пробы могут инжектироваться тремя различными способами: через септу, без септы и при помощи пеллетайзера.
Через септу можно инжектировать как жидкости, так и твердые материалы в количестве не более 1-2 мг. Жидкости вводятся обычным шприцем. Инжекция твердых веществ осуществляется специально сконструированным шприцем, который называется инжектором твердых материалов (solids injector).
В способе без септы инжекция также осуществляется инжектором твердых материалов, однако роль септы здесь выполняет пневматический клапан, который подсоединяется к источнику сжатого газа с давлением 50-100 psi (3.5-7 атм).
Пеллетайзер применяется для инжекции больших количеств твердых материалов, до 10 мг. Как правило, это геохимические образцы: почва, породы и т. д. В этом случае зона пиролиза между анализами изолируется от внешней среды герметично завинчивающимся колпачком.

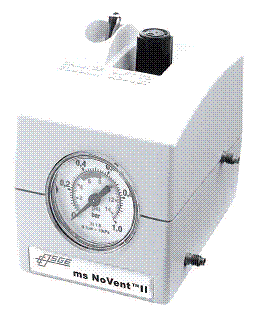

Система для быстрой смены колонок на ГХ с МС детектированием ms NoVent II
Система ms-NoVent II предназначена для быстрой замены: хроматографической колонки, лайнера, септы – на газовом хроматографе с масс-спектрометрическим детектированием. Быстрая замена становится возможной благодаря тому, что масс-спектрометрический детектор не отключается, а продолжает работать во время всех действий с газовым хроматографом. В это время в интерфейс масс-спектрометра подается хроматографически чистый гелий.
В результате, за счет возможности быстрой смены колонок, ГХ-МС становится мощным инструментом разработки и оптимизации хроматографических методик. В случае возникновения проблем с хроматографированием, возможность последовательной замены колонки, лайнера и септы позволяет быстро установить основной источник проблем.
Основной недостаток всех подобных систем заключается в том, что их конструкция не обеспечивает полной защиты ионного источника от попадания следовых количеств компонентов внешней газовой среды: воды, кислорода, азота и углекислого газа. Конструкция же ms-NoVent II полностью обеспечивает необходимую герметичность соединений.
