Панели сайдинга Precision Series

Панели сайдинга Precision Series

Водонепроницаемые барьеры.

Д

• Панели сайдинга Precision Series производятся в соответствии со стандартами ICC-ES и нормами HUD-MR-1318.

• Минимальный зазор между сайдингом и фундаментом должен быть 152мм.

• Минимальный зазор от края крыши -25мм.

• Применяйте сайдинг таким образом, чтобы предотвратить проникновение влаги.

• Все щели должны быть обработаны и окрашены таким образом, чтобы предотвратить проникновение влаги.

• Производитель не рекомендует использовать панели SmartSide в не стандартных работах. Если такие работы проводятся то производитель не несет ответственности за деформацию плит.

• Не используйте скобы для крепления

Хранение.

• Хранить на расстоянии от земли, на ровной поверхности, под крышей или водонепроницаемой пленкой.

• Позвольте сайдингу приспособиться к атмосферным условиям до применения.

Расстояние между гвоздями.

• В панелях толщиной 8мм (серия 38) и 10 мм (серия 76) расстояние между центрами стоек должно быть 40см, для панелей 15 мм (серия 190) – 60см

Влажность.
Для использования сайдинга LP SmartSide необходимо применение гидроизоляционных и ветрозащитных пленок.

• Гарантийные обязательства прекращаются, если выявлен факт проникновения влаги.

• Для более подробной информации обращайтесь к нашим специалистам.

Зазоры и герметики

• Закройте все зазоры  герметиком высокого качества, не отвердевающим, окрашиваемым, с минимальным заявленным сроком службы 30 лет. Следуйте инструкциям производителя.

Окна, двери и проемы.

• Все отверстия должны быть надлежащим образом закрыты или гидроизолированы таким образом, чтобы предотвратить проникновение влаги и ее накопление.

Oтделка.

• Отделка должна применяться таким образом, чтобы не допустить проникновение и накопление влаги.

• Для отделки углов и откосов здания необходимо использовать специальную влагостойкую доску: LP SmartSide Trim.

Завершение работ.

НЕОБХОДИМО:

• Покрасьте все открытые поверхности сайдинга, в том числе края панели.

• Тщательно покрасьте нижние края сайдинга, особенно

все срезанные  края рядом с линией крыши.

• Наносите краску как можно скорее не позднее 180 дней после установки панели.

• Следуйте инструкции по применению.

Контроль влажности и контроль парообразования являются важнейшими элементами правильного проектирования жилья.

• Как и все изделия из дерева, панели LP SmartSide не применяются на влажную поверхность, такие как сохнущий бетон или штукатурка.

• Сайдинг LP SmartSide не применяется к искривленным конструктивным элементам.

• Рекомендуются установка водосточные системы, а так же использование высококачественные акриловых красок, разработанных специально для дерева. Глянцевые алкидные краска так же подходят для применения.

Забивание гвоздей

• Используйте как min 51 мм антикоррозийные строительные гвозди для толщины 8мм и 10 мм (серия 38 & 76) и min 63 мм - для 15 мм панели (190 серия).

• Глубина забивания в обшивку и стойки должна составлять не менее 38 мм.

9.5 мм мин. от края

слой для

выравнивания

3 мм зазор

Глубина гвоздя мин. 38. мм

15см max. между гвоздями

Панель не должна касаться кладки

CONDITION Snug

Flush

Kладка

Стена min 9,5мм

30см

max. между гвоздями

15cм max. между гвоздями

15см мин. от земли

CORRECTION

OK

OK

Одинарный ряд

гвоздей

Visible fiber

Paint

слой для выравнивания

3.2 мм зазор

Countersun2 мм–3 mm

Countersunk more than 3.2 mm

Seal with caulking

Seal with caulk and renail

1.22 x 2.44 гладкая панель

двойной ряд гвоздей

• Для установки панелей 38 серии ( 8мм) необходимо использовать двойной ряд гвоздей.

• Для серии 76 и и 15 мм соответственно) необходим одинарный ряд гвоздей. Закройте забитые гвозди.

• Гарантия не распространяется на нестандартную установку.

3 мм зазор

3мм зазор

LP SmartSide соединение сайдинга

горизонтальное соеденение

ВНИМАНИЕ

• Для 8 и 10 мм панелей (серия 38 & 76) - расстояние между центрами стоек должно быть 40см, для 15 мм панелей (серия 190) – 60см.

• Внутренняя сторона панели не должна соприкасаться с кладкой фундамента..

стык и отлив сайдинг

9.5 мм

мин. зазор брус

25 мм

нахлест сайдинг

брус

• Соблюдайте зазор 3,2 мм чтобы учесть расширение.

Гидроотлив

мин.

перехлест

нахлест верхней панели

горизонтальный перехлест сайдинг

каркас

25 мм

мин.

перехлест

каркас

ГОРИЗОНТАЛЬНОЕ ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ

Для многоэтажных зданий, предусмотрен допуск на горизонтальных соединениях для учета посадки каркаса. Применение сайдинга прямо каркас:

сайдинг (1220 мм x 2440мм) Гидроотлив

BAND BOARD OVER

Interior Wall

Finish

Casing

Insulation

Filler

Space according to the window/door manufacturer’s instruction

Header

Siding

Code Approved Breathable

Water-Resistive Barrier

4.8 мм gap

Code Approved

Flashing

Trim

Nail fin

(do not damage)

PANEL FILLER

51 мм x 254 мм брус

филлер

сайдинг (1220 мм x

2440 мм)

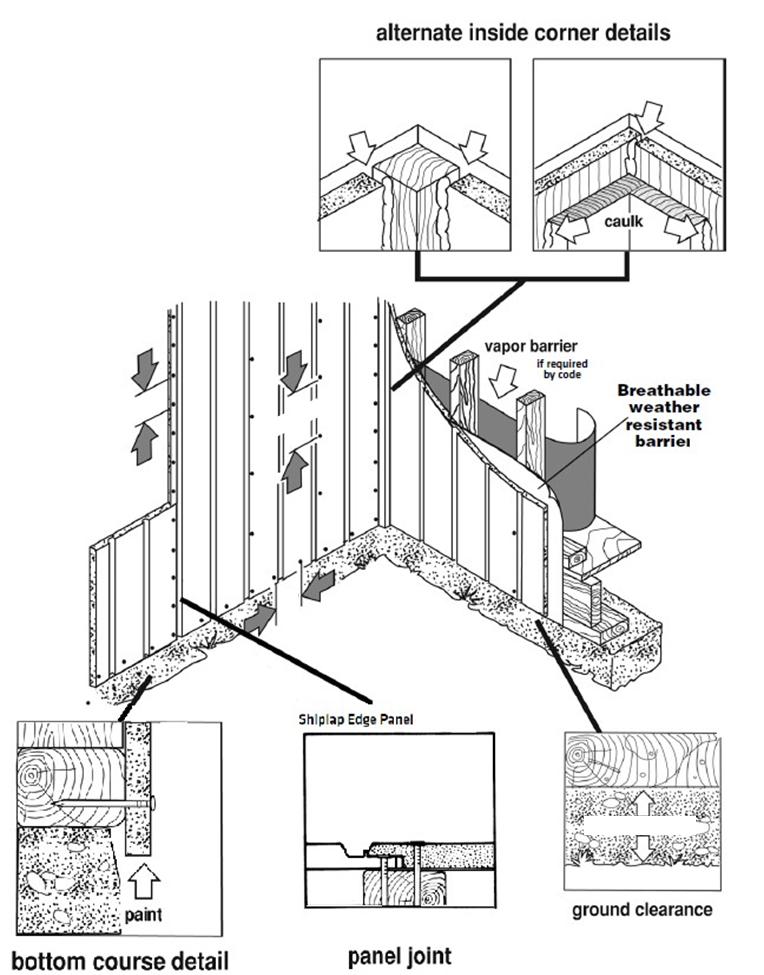

САЙДИНГ НЕ ДОЛЖЕН КАСАТЬСЯ КЛАДКИ

низ

каркас

балка

за пределы балки

мин. 10 см или гидроотлив.

пол

гидроотлив

кладка фундамента

ЗАЗОР В 25см ДЛЯ КРЫШИ и ТРУБЫ

10см мин. гидроотлив

25мм мин. от крыши

отделка

min 5мм

окрасить

края

© 2011 Louisiana-Pacific Corporation. All rights reserved. LP and SmartSide are registered trademarks of Louisiana-Pacific Corporation. Printed in U. S.A.

NOTE: Louisiana-Pacific Corporation periodically updates and revises its product information. To verify that this version is current, call 6.

LPZB0512-AU

gap 4.8 мм and seal

gap 4.8 мм and seal

152.4 mm

152.4 mm minimum
