Инструкция по сборке парника «МАРИЯ»
Парник «МАРИЯ» используются с пленкой. Он изготовлен из металлических труб в оболочке ПВХ, прост в сборке и имеет надежную конструкцию, позволяющую выдерживать температурные и ветровые нагрузки. Материал труб морозоустойчив, но на зиму следует снимать пленку и входа.
РИС 1
Размеры парника «Мария» | Стандартный комплект поставки (рис. 1): | |
Длина | 4,9 м | 1. Крестовина (6шт. 3-х рожковых, 9шт. 4-х) 15 шт. |
Ширина | 2,3 м | 2. Труба металлические в оболочке ПВХ 1.2м 22 шт. |
Высота -по коньку -по стенке | 2,0 м 1,4 м | 3. Труба металлические в оболочке ПВХ 1.4м 10 шт. 4. Штырь металлический с ограничителем 10 шт. 5. Шайба Мшт. |
Площадь | 11,3 кв. м | 6. Шпагат синтетический 30 м. |
Вес без пленки | 21 кг | 7. Сеть на крышу со шпагатом 1 шт. |
Надо пленки: -шириной 6 м | 5,5п/м | 8. Зажимы 30 шт. 9. Входа из спанбонда 2 шт. |
Дополнительно надо: 1.Пленка. 2.Противетровая сеть с крюками и шпагатом.
Возможно увеличение длины парника на величину кратную 1,2 м.
ПОРЯДОК СБОРКИ КАРКАСА ПАРНИКА:
Замечания: а)Не вскапывайте место под забивку штырей ближе 10 см.
б)При разметке и забивке штырей натягивайте шнур во избежании смещений стоек.
в)Если крестовины входят в трубку слабо, то подмотайте на крестовину пленку или скотч. Если крестовина плохо входят в трубку, то снимите заусенцы на крестовинах и трубке и легкими ударами молотка добейте крестовину до полной посадки.
г)Если есть, то удалите острые кромки на крестовинах в местах их соприкосновения с пленкой.
1. Собрать 5 арок(рис. 2) из 4-х трубок и 3-х крестовин(2 крайние арки с трех рожковыми крестовинами)
2. Положить 1-ую арку стойками к началу грядок, так чтобы стойки были параллельны грядкам и при последующей установке перпендикулярны поверхности земли. В начале грядки вбить два штыря перед стойками арки на глубину 30-35 см (рис. 3). Одеть на штыри по шайбе. Установить на штыри до упора на шайбы 1-ую арку. Проверить на отсутствие перекосов и изгибов в стойках и крестовинах. Добить в землю соответствующий штырь, если арка перекошена. Если есть изгибы, то вытащить и переставить штырь. Изгибы не допустимы.
3. Вставить три трубки (прогоны) до упора в рожки 1-ой арки по направлению грядок и, не вбивая штырей, установить 2-ую арку в свободные концы прогонов. Двигая стойки 2-ой арки(по шнуру) добиться их перпендикулярности земли и наметить точки под стойками. Сдвинуть стойки и вбить в эти точки два штыря, заведомо не добивая их. Одеть на штыри шайбы и установить на них 2-ую арку. Уплотнить прогоны в крестовинах. Добиться горизонтальности прогонов, поочередно добивая в землю штыри, стойки при этом вытаскивают и сдвигают, не разбирая конструкцию. Горизонтальность всех прогонов - главное условие надежности установки парника и его долговечности.
4. Проверить плотность соединения всех крестовин и трубок 1-ой и 2-ой арок и прогонов. Вставить в крестовины 2-ой арки три трубки(прогона) и соединить их с 3-ей аркой.
5. Выполнить пункты 3-4 поочередно со всеми арками.
6. Разрезать шпагат на 4 части и стянуть через отверстия крестовин наклонные секции парника(крышу) крест на крест. Желательно под 1-ую, 3-ю и 5-ю арки подставить стойки-опоры.
7.После сборки каркаса туго натянуть сеть на крышу для предотвращения провисания пленки и скапливания воды после дождя. Разрезать шнур на 5 частей и без узелков протянуть через ячейки сети 4-х сторон, закрепить маленькими кусочками шнурки (из 5-ой части шнурка) две стороны сети за продетые шнурки. Последовательно подтягивая оставшиеся две стороны туго растянуть сеть на крыше.
8.Установка входа на липучке из спанбонда. Скрепленное на липучке полотно из спанбонда зажимами закрепить на входной арке. Под зажимы ставить прокладки из под молочных пакетов с фольгой типа (Домик в деревне).
ЗАКРЕПЛЕНИЕ ПЛЕНКИ:
1.Пленку закреплять сверху спанбонда с подворотом 5см последовательно переставляя зажимы с прокладками.(по 15 зажимов на первую и последнюю арку)
2.Желательно использовать пленку 6-ти метровой ширины и толщиной 120-150 микрон. Она одним полотном накрывает весь парник с необходимым запасом на закрепление по краям.
3.По бокам рекомендуем вырыть на штык лопаты траншеи прикопать пленку растягивая ее от центра к краям вначале с одной(наветренной) стороны, а затем с другой. При этом следует не обкапывать штыри ближе 10 см. Можно так же ставить на края пленки груз или прибивать к доскам, которыми обложите парник.

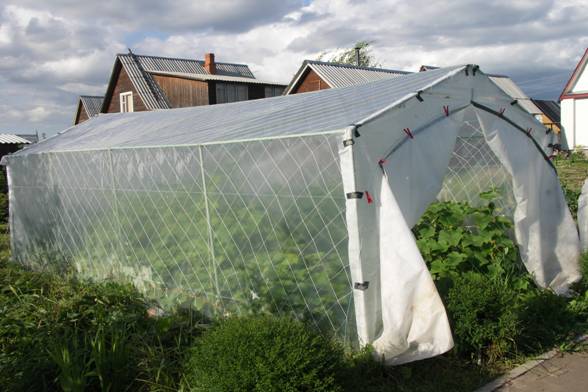

4.Обязательно дополнительно крепить пленку специальной противоветровой сетью, которая при сильных ветрах удерживает пленку и парник(рис. 4).
5.Шнур, приложенный к каждой стандартной сети, разрезать на 4 части и пропустить без узлов по четырем сторонам сети через крайние ячейки. По концам каждого шнура привязать колышки.
6.Стороны сети с крайними ячейками со следами разреза (бахромой) пустить по бокам парника, а без бахромы по торцам (для стандартной сети).
7.Вначале закрепить двумя колышками поочередно торцевые стороны, так, что бы сеть немного свешивалась с каждого торца. Затем как можно ближе к боковым сторонам крепить двумя колышками поочередно каждую боковую сторону сети. Если сеть натянута неравномерно, то на соответствующих колышках шнур ослабить или подтянуть.
8.Затем по боковым сторонам 2-3 колышками с веревочками дополнительно подтянуть за пропущенный шнур боковые стороны
Рис. 4. до натяжения сети. Натянутая сеть по бокам не достает до земли 40-60 см.
