Министерство образования и науки Российской Федерации
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ Государственное образовательное учреждение высшего профессионального образования
«Санкт-Петербургский государственный университет технологии и дизайна»
Конструктивное моделирование одежды
Методические указания к курсовому проектированию для студентов направления 262000.62 «Технология изделий легкой промышленности» профиль «Технология швейных изделий» заочной формы обучения полной (сокращенной) программ Семестр: 8 (6) Составитель:
| |
Санкт-Петербург
2013
Утверждено
на заседании кафедры КиТШИ
от 01.01.2001, протокол
Рецензент
Методические указания разработаны на основании федерального Государственного стандарта высшего профессионального образования по направлению подготовки бакалавров 262000.62 «Технология изделий легкой промышленности» профиль «Технология швейных изделий»
Оригинал-макет подготовлен составителями и издан в авторской редакции
Подписано в печать 2013 г. Формат 60×84 1/16
Печать трафаретная. Усл. печ. л. 0.4 Тираж 100 экз. Заказ
Отпечатано в типографии ФГБОУВПО «СПГУТД»:
Санкт-Петербург, ул. Моховая, 26
Курсовой проект по дисциплине оформляется и отправляется до начала сессии строго в установленные сроки. На титульном листе необходимо указать кафедру «Конструирования и технологии швейных изделий», дисциплину «Конструктивное моделирование одежды», семестр – 8 (сокр.- 6), номер группы, шифр, фамилия, имя, отчество студента. Образец титульного листа в Приложении 1.
Темой курсового проекта по дисциплине «Конструктивное моделирование одежды» является «Разработка модели и конструкции ПЛАТЬЯ».
Исходными данными являются: ассортиментная группа, вид и назначение легкой одежды, размеро-ростовочные характеристики фигуры.
Вид одежды определяется заданием на проектирование. Как правило, к нему относятся женское платье, блузка или сорочка сложной формы, комплект женской одежды.
Содержание курсового проекта
Введение
1 Разработка эскизного проекта
1.1 Анализ современных направлений моды в легком ассортименте. Анализ моделей-аналогов
1.2 Разработка коллекции моделей-предложений.
1.3 Выбор и обоснование выбора модели для дальнейшей проработки. Художественно-техническое описание модели
2 Выбор материалов
2.1 Анализ перспективных тенденций в развитии текстильных материалов
2.2 Выбор основных материалов, прокладочных и скрепляющих материалов. Выбор фурнитуры
3 Построение чертежа базовой конструкции (БК) модели
3. 1 Выбор методики конструирования и исходных данных для построения чертежа
3. 2 Расчет параметров конструкции
4 Разработка модельной конструкции изделия
5 Выбор технологии изготовления модели. Методы обработки узлов модели
6 Изготовление макета
7 Градация
Заключение
Список использованных источников
Приложение 1 – Чертежи базовой и модельной конструкции переда, спинки, рукава, воротника
Время на выполнение работы - 30 часов всех форм обучения
Объем пояснительной записки - порядкалистов рукописного текста или компьютерного набора.
Примечание: Разделы могут выполняться параллельно, последовательность выполнения разделов и их количество могут быть изменены в соответствии логикой курсового проекта.
Курсовой проект состоит из расчетно-пояснительной записки и графической части. Расчетно-пояснительная записка выполняется на листах формата А4.
Титульный лист пояснительной записки подписывается студентом и допускается к защите руководителем. Пояснительная записка оформляется на одной стороне белой бумаги формата А4 черным шрифтом через полтора интервала в соответствии с общими требованиями к оформлению. Текст печатают, соблюдая поля: правое – 10 мм, левое – 30мм, верхнее, нижнее – 20 мм. В пояснительной записке помещают краткое содержание всех разделов, чертежи БК и МК в масштабе 1 : 4 или 1 : 5, чертежи методов обработки всех узлов изделия и дается список использованной литературы. Содержание записки должно быть разбито на разделы и подразделы. Разделы и подразделы должны иметь порядковую нумерацию в пределах текста, за исключением приложений. Новый раздел оформляется с новой страницы, подразделы начинают с нового абзаца. Номера страниц проставляются в центре нижней части листа без точки.
Изложение пояснительной записки должно быть предельно кратким, четким и содержать анализ по решению конкретного вопроса. Пояснительную записку оформляют в следующем порядке: титульный лист, содержание, реферат, разделы пояснительной записки, список использованных источников, приложения. Все расчеты должны быть даны в табличной форме. Перед любой таблицей или рисунком обязательно помещается текстовый комментарий со ссылкой на таблицу (например, таблица 1). Таблицы и рисунки имеют сквозную нумерацию арабскими цифрами по всему тексту. Образцы оформления рисунков и таблиц даны по тексту методических указаний. При продолжении таблицы на несколько страниц шапка таблицы повторяется полностью.
Графическая часть проекта выполняется на определенный размер, рост в масштабе 1 : 1 на миллиметровой бумаге и складывается в размере А4 в качестве приложений к пояснительной записке и содержит следующее:
· чертеж базовой конструкции на типовую фигуру с нанесенными линиями модельной конструкции;
· чертеж с размножением одной заданной детали раздельно по размерам и ростам.
Распределение времени для выполнения работы и сроки контроля
В соответствии с учебным планом курсовой проект выполняется студентами специальности 262000.62 полной программы очной формы обучения в 6-м семестре на 3-м курсе, заочной формы обучения - в 8-м семестре на 4-м курсе; сокращенной программы очной формы обучения в 4-м семестре на 2-м курсе, заочной сокращенной формы обучения - в 6-м семестре на 3-м курсе в соответствии с таблицей 1.
Таблица 1 - Распределение времени для выполнения разделов
Кол-во часов | Раздел |
2 | Анализ современных направлений моды в легком ассортименте. Анализ моделей-аналогов |
4 | Разработка коллекции моделей-предложений. Художественно-техническое описание моделей. Выбор и обоснование выбора модели для дальнейшей проработки |
8 | Выбор исходных данных для построения чертежа. Расчет базовой конструкции, нанесение модельных линий |
2 | Выбор и обоснование методов обработки изделия |
6 | Изготовление макета. Внесение изменений, производимых на примерке в чертеж |
2 | Градация лекал |
6 | Оформление пояснительной записки. Защита работы |
30 | Итого |
Методические рекомендации к выполнению разделов
Во введении излагают задачи курсового проекта, значение процесса конструирования при создании одежды, связь конструирования с общим процессом изготовления изделий.
1 Разработка эскизного проекта
1.1 Анализ современных направлений моды в легком ассортименте. Анализ моделей-аналогов
Этот раздел выполняется по доступным литературным источникам, на основе изучения потребительского спроса, материалов различных семинаров и выставок, анализа мировых трендов, журналов мод. В разделе освещаются вопросы направления моды в данном ассортименте, текстиле, цветовой гамме. Подбираются эскизы (фотографии) моделей-аналогов, производится их анализ, в котором отмечаются: силуэт, покрой, объем, длина, форма изделий, используемые материалы.
1.2 Разработка моделей-предложений. Художественно-техническое описание моделей
По итогам проведенного анализа разрабатывается коллекция моделей – предложенийэскизов). Для разработки конструкции изделия более информативным является грамотно выполненный технический рисунок модели, на котором изделие показано в реальных пропорциях со всеми конструктивными особенностями.
Коллекция (5 – 6 моделей-предложений) разрабатывается с учетом соответствия теме курсового проекта, типу фигуры и направлению моды. Рисунки могут выполняться вручную или с использованием САПР. Эскизы каждой модели - предложения представляются на отдельном листе (с видом сзади) и наименованием рисунка (рисунок 1).
В пояснительной записке следует описать коллекцию моделей - предложений. Обосновать выбор модели в соответствии с ее назначением, потребительскими и промышленно-экономическими свойствами.
1.3 Выбор и обоснование выбора модели для дальнейшей проработки
Из эскизов моделей-предложений выбрать одну модель для дальнейшей проработки. Эскиз утверждает руководитель проекта. В пояснительной записке

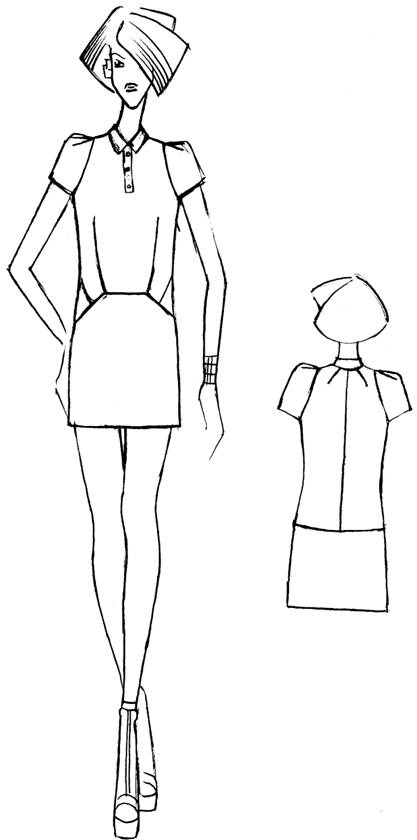

Рисунок 1- Эскиз модели
необходимо прокомментировать и обосновать выбор базовой модели с учетом назначения, потребительских, производственных и экономических требований, предъявляемых к разрабатываемой модели. Затем дать полное художественно-техническое описание модели по схеме:
наименование и назначение изделия, рекомендуемые размеры, роста, полнотные и возрастные группы, материалы;
· силуэт, покрой рукава;
· вид застежки;
· описание конструктивного решения переда, спинки, рукава, воротника;
· вид и положение карманов, наличие мелких деталей;
· отделочные детали, ширины отделочной строчки, элементы декора.
2 Выбор материалов
Выбор материалов, используемых в курсовом проекте, производится с учетом направления моды в текстильных материалах и выбранного эскиза. Рекомендуются к выбору ткани, содержащие натуральные волокна.
Выбор материалов для проектируемых изделий должен обеспечить заданную объемную форму, внешний вид, все эксплуатационные и гигиенические требования. При этом предполагается, что проектируемая модель может изготавливаться из разных материалов, но близких по пластике и свойствам. Это обеспечит стабильность режимов работы оборудования в технологическом процессе.
Следует указать характеристики основных и прикладных материалов, обосновать, почему именно эти материалы наиболее пригодны для данной модели с позиции гигиенических, эксплуатационных и эстетических свойств. В табличной форме (таблицы привести данные для всех рекомендуемых материалов. При наличии фурнитуры в проектируемой модели надо указать, какие ее виды нужны, в каком количестве и какими качествами она должна обладать.
3 Построение чертежа базовой конструкции (БК) модели
3.1 Выбор методики конструирования. Исходные данные для построения чертежа
Выбор методики конструирования заключается в изучении преимуществ, недостатков и возможности использования для конструирования в массовом производстве одежды. Для расчета конструкции выбранной модели можно руководствоваться различными методиками по конструированию одежды [1] – [4], [11], [12]. В пояснительной записке помещается краткая характеристика выбранной методики, ее особенности и преимущества.
Выбор исходных данных для построения чертежа зависит от методики конструирования. В качестве исходных данных выбираются размерные признаки и прибавки. Для расчета конструкции необходимо выбрать все необходимые измерения типовой фигуры [13], [14].
При выборе прибавок на свободное облегание и декоративное оформление следует руководствоваться современными модными направлениями и известными данными о назначении модели, силуэте, виде материала по волокнистому составу, толщине, упругим и драпировочным свойствам.
Таблица 2- Физико-механические показатели основной ткани
Наименование ткани, артикул | Ширина, см | Осыпаемость, дан | Повреждение при строчке | Раздвижка нитей в швах | Усадка, % | Поверхностная плотность, г/м кв. | Волокнистый состав, % | Отделка |
Основа | Уток | |||||||
Таблица 3 - Физико-механические показатели прокладочных материалов
Наименование, артикул | Ширина, см | Поверхностная плотность, г/м кв. | Волокнистый состав, % | Вид клея | Применение |
Таблица 4 - Физико-механические показатели швейных ниток
Условное обозначение, торговый номер | Линейная плотность, текс | Допустимое отклонение от номинальной плотности, % | Разрывная нагрузка при испытании одиночной нити, сН | Коэффициент вариации по разрывной нагрузке, % | Удлинение ниток при разрыве, % | Номер иглы | Применение |
Для больших размеров и полнот следует выбирать прибавки меньше средних значений, указанных в рекомендациях. Исходные данные оформляются в табличной форме (табицы 5, 6). Если таблицы размещаются на нескольких страницах, то на каждой последующей странице необходимо помещать справа над таблицей: Продолжение таблицы 5 - и повторять заголовки граф таблицы.
Таблица 5 – Размерные признаки типовой фигуры
Наименование измерения | Условное обозначение измерения | Величина измерения, см | Способ измерения |
Таблица 6 – Конструктивные прибавки
Наименование прибавки | Условное обозначение | Величина, см |
3.2 Расчет параметров конструкции
Расчет участков конструкции рекомендуется оформить в табличной форме (таблица 7).
Разработка базовой конструкции: расчет и построение чертежа производится студентом самостоятельно, чертеж изделия должен быть оформлен на миллиметровой бумаге в масштабе 1 : 1. В тексте пояснительной записки копия чертежа изделия с рукавом и воротником представляется в масштабе 1 : 4, 1 : 5 (рисунки 2, 3).
По согласованию с руководителем проекта может быть проведена проверка посадки БК макетным способом.
Таблица 7 – Расчет основных конструктивных участков изделия
Наименование конструктивных участков | Условное обозначение на чертеже | Расчетная формула | Исходная величина отрезка, см | Величина прибавки, см | Величина отрезка в чертеже, см |

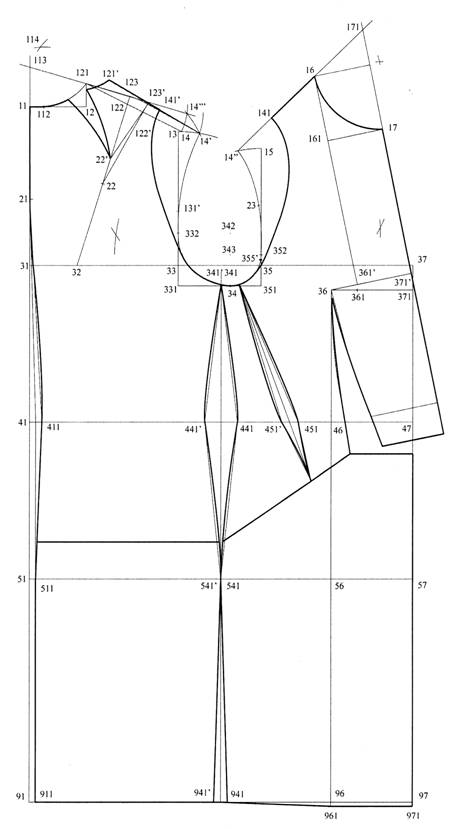

Рисунок 2 - Чертеж БК и МК переда и спинки

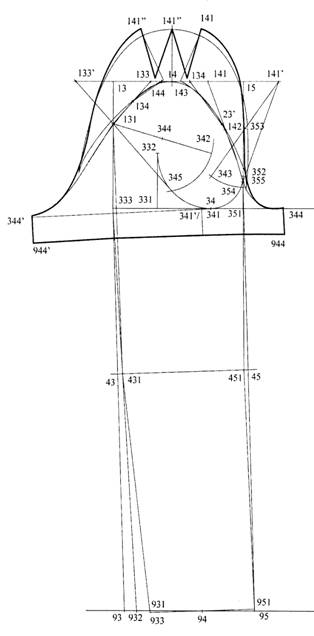

Рисунок 3 – Чертеж БК и МК рукава и воротника
4 Разработка модельной конструкции изделия
В соответствии с утвержденным эскизом производится конструктивное моделирование спинки, переда и рукава, разрабатывается чертеж воротника, наносятся линии борта, карманов, отмечается положение петель и пуговиц, уточняется форма горловины и т. д. Все изменения должны быть отмечены в чертеже изделия в натуральную величину. В пояснительной записке помещается окончательный чертеж изделия, рукава, воротника в масштабе 1 : 4 (рисунки 2, 3) . Не допускается ксерокопирование чертежей БК (ИМК) из литературы. При разработке чертежей с использованием САПР возможна подача окончательной модельной конструкции в цвете
5 Выбор технологии изготовления модели. Методы обработки узлов модели
В этом разделе курсовой работы необходимо предусмотреть выбор наиболее технологичных решений обработки узлов. С учетом материалов необходимо предусмотреть высокую степень механизации и автоматизации процессов. Особое внимание следует уделить новым прогрессивным методам обработки и сборки деталей, а также использованию специализированных машин, машин полуавтоматического и автоматического действий [3].
При определении припусков на швы необходимо руководствоваться стандартами на изделия. В пояснительной записке помещаются технологические схемы всех узлов. На схемах узлов необходимо указать величину монтажных припусков и последовательность выполнения строчек (рисунок 4).
Рисунок 4 – Обработка застежки в боковом шве платья
6 Изготовление макета
Посадку модельной конструкции изделия уточняют в макете. Для этого раскраивается макет изделия из суровой бязи, детали изделия раскраивают с учетом рекомендуемого направления нити основы. При изготовлении макета необходимо предусмотреть припуски на монтаж деталей и изменения в ходе примерки макета: по боковым швам, фасонным линиям, локтевому шву рукава, окату – 2,0 см, по плечевым швам – 3,0 см, по линии горловины, переднему, нижнему или локтевому шву рукава – 1,0 см, по линии низа, низу рукава – 4,0 – 5,0 см, по линии втачивания воротника – 1,0 см. На макете необходимо отметить положение средних линий на переде и спинке, положение линии талии, груди и бедер, на рукаве линии локтя, линии ширины рукава, положение кармана, декоративных деталей. Примерка макета производится на манекене (фигуре) на консультации по курсовому проектированию. В соответствии с критериями правильной посадки изделия производится анализ выявленных дефектов, причин несоответствия внутренних параметров изделия и манекена (фигуры), намечается план исправления конструкции. Уточняются положение модельных линий, объем изделия, форма плечевого пояса. Все изменения, произведенные в макете, необходимо внести в чертеж изделия.
В пояснительной записке в данном разделе дается последовательность проведения примерки макета, анализ причин, вызвавших выявленные дефекты посадки, порядок и последовательность исправлений.
7 Градация лекал
Размножение лекал производится для одной заданной детали раздельно по размерам и ростам на рекомендуемые размеры и роста модели одной полнотно-возрастной группы.
В пояснительной записке по этому разделу указываются способ и схемы технического размножения лекал детали из основного материала, пределы размеров и ростов, в которых выполняется размножение, а также указываются величины приращений. В графической части приводится размножение одной детали по размерам и ростам.
Критерии оценки курсовых проектов
Курсовой проект выполняется в течение семестра, защита проекта производится не позднее зачетной недели. По итогам курсового проектирования выставляется оценка, учитывающая:
· ритмичность работы студента в соответствии с учебным графиком
· степень сложности выполняемого задания
· качество эскизного проекта, соответствие модным тенденциям и типу фигуры
· качество оформления пояснительной записки
· качество подачи графической части проекта
· самостоятельность, умение принимать решения.
Список рекомендуемой литературы
1 Коблякова, одежды с элементами САПР / и др. – М.: Легпромбытиздат, 1988. – 464 с.
2 Куренова, одежды / , – Ростов-н/Д.: Феникс, 2004. – 479 с.
3 Савостицкий швейных изделий. – 2-е изд., / , – М.: Легкая и пищевая промышленность, 1982. – 452 с.
4 Единая методика конструирования одежды СЭВ (ЕМКО СЭВ) Теоретические основы. Базовые конструкции женской одежды. Том 1, 2 – М.: ЦНИИТЭИлегпром, 1982.
5 П., Ларькина одежды: Теория и практика: Учебное пособие. М.: ФОРУМ: ИНФРА с.
6 , Евсеева моделирование одежды: Учебное пособие для вузов, М.: Академия 2004 – 272с.
7 , Андреева моделирование одежды: Учебное пособие для вузов, М.: Академия, 2002 – 305 с.
8 , Киселёва пособие по разработке и построению женской одежды с цельнокроеным рукавом. Учебное пособие, СПГУТД, с.
9 , , Шолин конструкций женской одежды с рукавами покроя реглан. Учебное пособие, СПГУТД, с.
10 В., . Проектирование женской одежды с углублённой проймой. Учебное пособие, СПГУТД, 2010-65с.
11 Справочник по конструированию одежды под ред. . – М.: Легкая индустрия и пищевая промышленность, 1982. – 312 с.
12 Бланк, и конструктивное моделирование женской одежды / , . – М.: Легпромбытиздат, 1990 – 256 с.
13 Дунаевская, типология населения с основами анатомии и морфологии / и др.: учеб. пособие для студентов учреждений среднего профессионального образования. – М.: Мастерство; Издательский центр «Академия», 20с.
14 ОСТ . Типовые фигуры женщин. Размерные признаки для проектирования одежды. - М.: Издательство стандартов, 1973.
Приложение 1
Министерство образования и науки Российской Федерации
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ Государственное образовательное учреждение высшего профессионального образования
«Санкт-Петербургский государственный университет технологии и дизайна»
Кафедра конструирования и технологии швейных изделий
Допущен к защите:
« »___________ 20__ г.
КурсовОЙ ПРОЕКТ
по дисциплине «КОНСТРУКТИВНОЕ МОДЕЛИРОВАНИЕ ОДЕЖДЫ»
на тему:
«________________________________________________________________________________________________________»
Выполнил студент гр. ___________________
Ф. И.О.
___________________
подпись студента
Руководитель:
___________________
Ф. И.О.
Оценка:___________
___________________
дата, подпись
Санкт-Петербург
20__
