РУКОВОДСТВО ПО МОНТАЖУ
ПРОТИВОУГОННОГО УНИВЕРСАЛЬНОГО МЕХАНИЧЕСКОГО ЗАМКА КАПОТА
АТЛЕТ NEO
Механический замок капота АТЛЕТ NEO является универсальным противоугонным средством защиты подкапотного пространства автомобиля в составе охранного комплекса. Монтаж замка капота должен производиться опытными мастерами с достаточной квалификацией. Некорректный монтаж и, вследствие этого, возможные проблемы могут привести к угрозе жизни людей.
ОБЩИЕ ТРЕБОВАНИЯ К МОНТАЖУ
- личину замка желательно располагать с учетом удобства пользования и условий криптостойкости;
- каждый элемент замка должен быть надежно закреплен на кузове с помощью кронштейнов и метизов, входящих в комплект замка капота;
- при необходимости пропустить трос замка чрез отверстие в металле кузова или конструкционного элемента автомобиля, следует позаботиться о восстановлении антикоррозионного покрытия и защите от проникновения влаги в салон автомобиля. Если возможно применяйте резиновые втулки и кембрики для лучшей герметизации салона;
- исполнительное устройство следует располагать ближе к штатному замку капота, для лучшей передачи усилия на замок капота;
- при необходимости армируйте защиту троса с помощью защитного металлического тюбинга либо другим способом;
- не допускайте перегибания троса более 90 градусов;
- чтобы в исполнительном устройстве не скапливалась влага, располагайте его с зазором от кузова автомобиля;
- размещайте элементы и составные части замка так, чтобы они не мешали работе штатных устройств, механизмов и их частей автомобиля.
Схема сборки замка капота АТЛЕТ NEO
Схема сборки исполнительного устройства
замка капота АТЛЕТ NEO
Рекомендуемый порядок монтажа универсального замка капота АТЛЕТ NEO
Откройте капот автомобиля.
Выберите место размещения основных элементов замка капота, руководствуясь общими требованиями к монтажу.
Выберите место, для монтажа исполнительного устройства исходя из условия минимальных перегибов тросов. Исполнительное устройство размещается со стороны штатного троса.

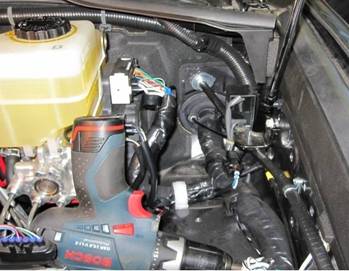

В выбранном месте прикрепите исполнительное устройство, используя заклепки, винты-саморезы и крепежные пластины к кузову автомобиля.
Внимание! Пластиковый подвижный блок в исполнительном устройстве должен перемещаться вободно.
Отсоедините штатный трос от замка капота. Для автомобилей марки ТОЙОТА возможен вариант крепления троса в исполнительном устройстве без демонтажа шарика троса. Во всех остальных случаях необходимо демонтировать шарик троса при помощи нагрева или просто удалить его.
Закрепите трос в ригеле. При этом штатный трос можно не обрезать. Пружину исполнительного устройства установите навивкой на трос.
Вставьте трос с пружиной в исполнительное устройство и закрепите его в корпусе при помощи крепежной пластины.
Снимите штатный замок капота и прикрепите к нему крепежную втулку. Отмерьте необходимое количество защиты троса
Вставьте защиту троса в крепежную втулку и закрепите его при помощи шестигранного винта. Внимание! Стальной трос в защите должен перемещаться свободно.
Отмерьте необходимое количество тонкой защиты троса от замка капота до регулировочного наконечника исполнительного устройства, оставшийся конец оплетки удалите.
Вытащите стальной трос в сторону замка капота и зафиксируйте стопор в исполнительном устройстве. Установите штатный замок капота на место. Зафиксируйте защиту троса относительно кузова с помощью втулки.
Выберите место расположения личины замка АТЛЕТ исходя из рекомендованных условий. Обычно это место находится со стороны расположения троса штатного замка капота либо в бардачке автомобиля. Для эргономики и удобства используйте врезную втулку.
 |
Выберите место для технологического отверстия выхода троса замка АТЛЕТ в подкапотное пространство. Перед сверлением технологического отверстия убедитесь в безопасности сверления, чтобы не повредить провода, кабели, трубки, узлы и агрегаты автомобиля. В полученное технологическое отверстие просуньте защиту троса от личины замка. Затем, в полученное отверстие, нанесите слой герметика. Вплотную к кузову на защите троса закрепите втулку с помощью болта со срывной головкой. Это необходимо для фиксации троса при попытке его демонтажа из салона автомобиля. Расположите защиту троса в подкапотном пространстве до исполнительного устройства и надежно зафиксируйте ее с помощью крепежных элементов и метизов. Отрежьте лишнюю защиту троса.
Откройте замок Атлет (потяните личину замка капота на себя). Отрежьте стальной трос, оставив 17-20 мм, оденьте втулку на тонкую оплетку троса.
Вставьте трос в запирающий ригель, в исполнительном устройстве и зафиксируйте его при помощи шестигранного винта. Отрегулируйте трос, чтобы не было свободного хода.
Проверьте работоспособность замка капота АТЛЕТ и установите защитную крышку исполнительного устройства.
Внимание! Замок капота АТЛЕТ не требует смазки. В случае крайней необходимости используйте жидкость типа WD-40.
