Краны мостовые электрические двухбалочные опорные г/п 5т, управление из кабины.
ТУ

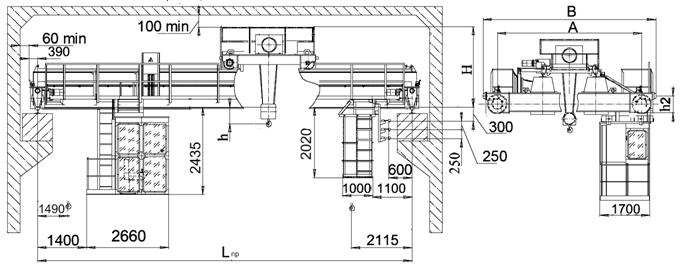

Грузоподъемность, т | Пролет, Lпр, м | Высота подъема, м | А, мм | В, мм | Н, мм | h, мм | h2, мм | Скорость, м/с | Нагрузка на колесо при max г. п, кН | Конструктивная масса, т | |||
Передв. крана | тележки | ||||||||||||
передвижения | подъема | ||||||||||||
Не более | |||||||||||||
5 | 10,5 | 6, 12, 18 | 4500 | 5750 | 2125 | 50 | 650 | 2,0 | 0,69 | 0,33 | 58,1 | 11,59 |
|
13,5 | 61,5 | 12,70 |
| ||||||||||
16,5 | 64,2 | 14,27 |
| ||||||||||
19,5 | 5000 | 6160 | 2125 | 50 | 650 | 66,9 | 15,64 |
| |||||
22,5 | 69,9 | 17,48 |
| ||||||||||
25,5 | 92,6 | 22,55 |
| ||||||||||
28,5 | 100,3 | 23,54 |
|
В таблице даны ориентировочные размеры, фактические значения уточняются при заказе.
Суммарная установленная мощность двигателей не более 35 кВт.
· Механизм подъема - стационарный тельферный механизм производства Болгарии;
· Возможно изготовление управлением с пола;
Режим работы 7К ГОСТ (А7 ИСО 4301). Рабочее напряжение 380В.
Пролет, м | Климатическое исполнение | У, Т | |
Тип подкранового рельса | Р43; Р50; Р65; КР70; | Категория размещения | 1, 2, 3, 4 |
Высота подъема, м | Температура окружающей среды, С˚ | -20…+40 -40…+40 | |
Количество кранов, шт | Тип токоподвода | Троллейный Кабельный |
Опросный лист (краны электрические).
1 | Тип крана. | |
2 | Грузоподъёмность, т | |
3 | Пролёт, м | |
4 | Полная длина, м. | |
5 | Количество и длины консолей (подвесного крана) | |
6 | Высота подъёма, м | |
7 | Скорость подъёма, м/с* | |
8 | Скорость передвижения тали (телеги), м/с*. | |
9 | Скорость передвижения крана, м, с*. | |
Дополнительная комплектация | ||
10 | Частотное регулирование скорости механизма передвижения крана. | да нет |
11 | Частотное регулирование скорости механизма передвижения тали. | да нет |
12 | Частотное регулирование скорости механизма подъёма. | да нет |
13 | Наличие тормоза на механизме передвижения тали | да нет |
14 | Наличие тормоза на механизме передвижения крана | да нет |
15 | Род тока, напряжение | |
16 | Режим работы | |
17 | Способ управления | пульт кабина радиоуправление |
18 | Способ токоподвода на кран | кабель Троллеи |
19 | Тип подкранового рельса | |
20 | Механизм подъема (указать желаемого производителя: Россия, Болгария, Китай, Германия, др.) | |
21 | Температурный режим | |
22 | Категория размещения | |
23 | Исполнение кранов | |
24 | Особые требования | |
Реквизиты предприятия | ||
25 | Название организации | |
26 | Почтовый адрес | |
27 | Номер телефона/факса | |
28 | Адрес электронной почты | |
Доставка | ||
29 | Самовывоз | да нет |
30 | Автотранспорт | да нет |
31 | Ж/Д транспорт( железная дорога, станция назначения). |
*-если две и более скорости, то указывать через дробь.
**-при троллейном токопроводе приложить схему расположения троллей.
Заверить печатью заказчика.
