АУДИО УСИЛИТЕЛЬ
Пришествие-80
руководство пользователя
Введение
Широкополосный усилитель Пришествие-80 предназначен для высококачественного усиления электрических сигналов звуковой частоты. В качестве нагрузки могут использоваться любые динамические головки сопротивлением 4 , 6, 8 и более Ом. На вход усилителя может подаваться аудио сигнал с выхода звуковой карты компьютера, ноутбука, плеера или любого другого слабого источника. Усилитель Пришествие-80
имеет два независимых индикатора овердрайва, по одному на каждом канале, а так же встроенную защиту от перегрева и короткого замыкания выхода.

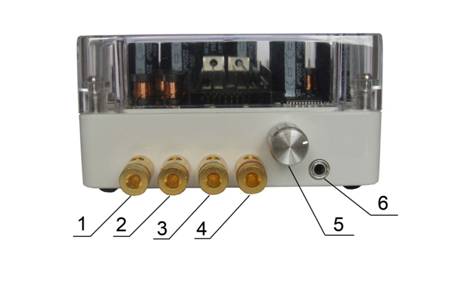

Описание усилителя
1 Выход «-» левого канала.
2 Выход «+» левого канала.
3 Выход «-» правого канала.
4 Выход «+» правого канала.
5 Аттенюатор (регулятор громкости)
6 Вход аудио сигнала.
7 Разъём подключения питания.
8 Тумблер питания.
Индикатор овердрайва
Усилитель Пришествие-80 имеет максимальную конструктивно заложенную амплитуду выходного сигнала 27 в и коэффициент усиления по напряжению 13.5 дБ. Это означает, что максимально возможная амплитуда выходного сигнала достигается при амплитуде входного сигнала 1.35в.
При подаче на вход усилителя сигнала с амплитудой, превосходящей 1.35в амплитуда выходного сигнала «обрезается» до уровня 27в. На практике это означает, что при подаче на вход усилителя
Аудио сигнала с чрезмерно большой амплитудой пиковые значение сигнала обрезаются, что приводит к его искажению. При приближении амплитуды выходного сигнала к максимально возможному значению срабатывает индикатор овердрайва, внутри прозрачного корпуса усилителя на 0.5с зажигаются синие светодиоды. Работа в режиме овердрайва не причиняет вреда усилителю.
Индикатор овердрайва служит для информирования пользователя о возможном искажении выходного сигнала и падении качества воспроизводимого звука.
Система защиты от перегрева
Усилитель Пришествие-80 имеет встроенную защиту от перегрева. При повышении температуры внутри корпуса до критического значения ~80С усилитель автоматически отключается.
Спустя ~5 минут после срабатывания защиты от перегрева усилитель автоматически включается и продолжает работать в обычном режиме.
Перегрев может происходить в следствии работы усилителя в режиме овердрайва, в следствии работы на низкоомную нагрузку , в следствии повышенной температуры окружающего воздуха, в следствии тепловой изоляции корпуса посторонними предметами и т. п. Длительная работа в предельном температурном режиме может привести к выходу усилителя из строя.
Система защиты от короткого замыкания выхода
Усилитель Пришествие-80 имеет встроенную защиту от перегрузки выхода по току. Если выходной ток любого из двух каналов превышает пороговое значение 7.5 А, выходные каскады усилителя отключаются на 0.5с. Система защиты от перегрузки выхода по току предотвращает повреждение выходных каскадов и в случае короткого замыкания. Многократно повторяющееся короткое замыкание выхода может вывести усилитель из строя.
Технические характеристики
Выходная мощность
При сопротивлении нагрузки R=4 Ом
Средняя 80 Вт на канал
Пиковая 110 Вт на канал
При сопротивлении нагрузки R=8 Ом
Средняя 40 Вт на канал
Пиковая 80 Вт на канал
Коэффициент гармоник 0.01 %
Амплитуда шума холостого хода 2.8 мВ
Полоса пропускания на уровне -2Дб 10 Гц-22 КГц
Коэффициент усиления по мощности 27 дБ
Сопротивление входа 1 КОм
Амплитуда выходного напряжения 27 В
Порог срабатывания защиты от перегрузки по току 7.5 А
Габариты 150 х 120 х 65 мм
Масса 580 г
Предельно допустимые режимы эксплуатации
Относительная влажность воздуха, не более 80%
Напряжение питания, диапазон ~ В
Сопротивление нагрузки, не менее 4 Ом
Амплитуда входного сигнала 10 В
