3.6. Определение номенклатуры измерительного инструмента для дефектации, регулировки и испытания ТНВД типа УТН.
При анализе карт дефектации УТН-5[18], представляем перечень инструментов для дефектации в табл.3.4.
Таблица 3.4.
Перечень измерительного инструмента для дефектации УТН-5.
Наименование инструмента | частота использования |
Осмотр | 10 |
Лупа 10х | 43 |
НИ-10 | 17 |
НИ-18 | 8 |
НИ-50 | 5 |
МК-25 | 19 |
МК-50 | 3 |
МЗ-25-2 | 3 |
ГИ-100 | 6 |
ШЦ-I-125-0,1 | 1 |
Щуп набор №5 | 1 |
Плита поверочная 2-1-400х400 | 6 |
Меры концевые 2-Н19 и набор мод. ПК-1 | 2 |
При анализе карт дефектации форсунки 16.11.2010, представляем перечень инструментов для дефектации в табл.3.5.
Таблица3.5.
Перечень измерительного инструмента для дефектации форсунки 16.11.2010.
Наименование инструмента | частота использования |
Осмотр | 14 |
Приспособление (2) | 2 |
При анализе карт дефектации форсунки 16-с46-3Б, представляем перечень инструментов для дефектации в табл.3.6.
Таблица 3.6.
Перечень измерительного инструмента для дефектации форсунки 16-с46-3Б.
Наименование инструмента | частота использования |
Осмотр | 9 |
Приспособление (2) | 2 |
На основе перечней инструмента (табл.3.4.-3.6.), представлены диаграммы частоты использования инструмента для дефектации (см. рис.3.6.-3.10.)
Из диаграмм частоты использования измерительного инструмента наглядно видно инструмент, который наиболее часто используется, т. е. который надо иметь в запасе на случай выхода его из строя.

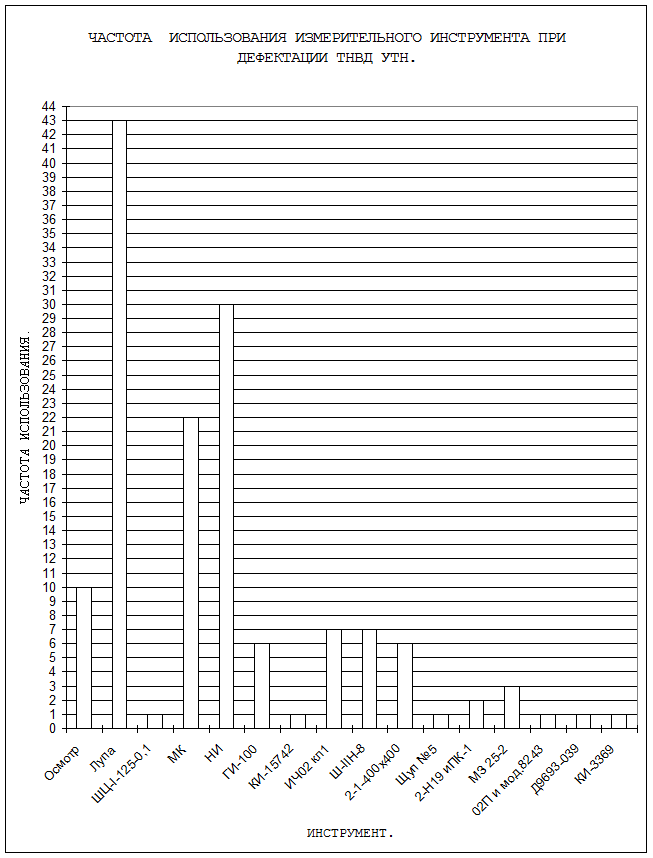

Рис.3.6. Частота использования измерительного инструмента при дефектации УТН-5.
Рис.3.7. Частота использования микрометров в зависимости от измерительного диапазона.
Рис.3.8. Частота использования нутромеров в зависимости от измерительного диапазона.
Рис.3.9. Частота использования измерительного инструмента при дефектации форсунки 16-46с-4Б.
Рис.3.10.Частота использования измерительного инструмента при дефектации форсунки 16.1112010.
