ОГОЛОВКИ И НАКЛАДКИ

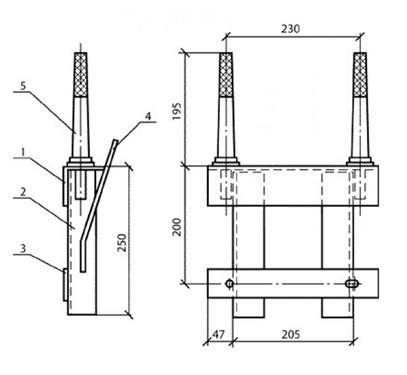

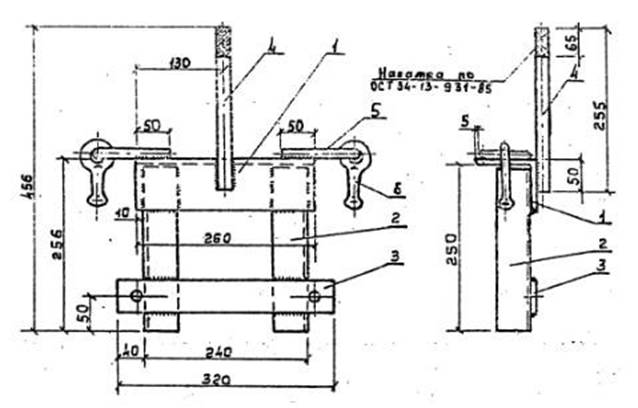

Оголовок ОГ-1
Фото
Чертеж

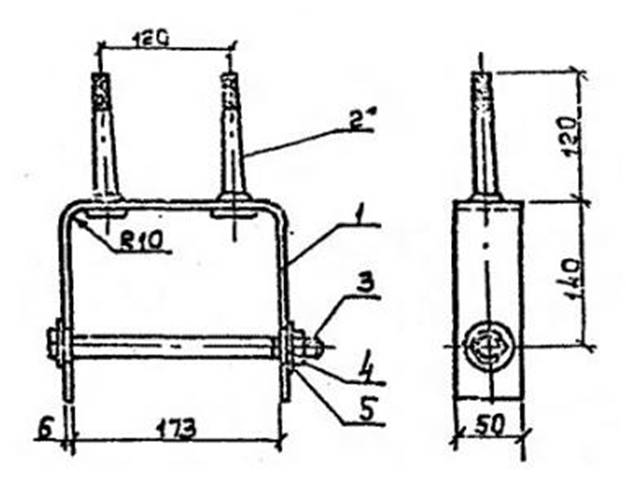

Описание
Предназначен оголовок ОГ-1 для выполнения двойного крепления провода, необходимого во время установки промежуточных угловых опор прокладываемой воздушной ЛЭП (10кВ).
Крепление оголовка на стойке СВ105-110 осуществляется при помощи хомута марки Х-1, поставка которого производится отдельно.
Габаритные размеры: 70х455х300 мм
Спецификация оголовка ОГ-1
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 70х70х5 ГОСТ8509-86 | 1 | 7,80 |
2 | Уголок 50х50х5 ГОСТ8509-86 | 2 | |
3 | Полоса 6х50 ГОСТ103-75 | 1 | |
4 | Круг 10 ГОСТ2590-71 L=300 | 1 | |
5 | Штырь Ш-24-С-55 ГОСТ 6 | 2 |

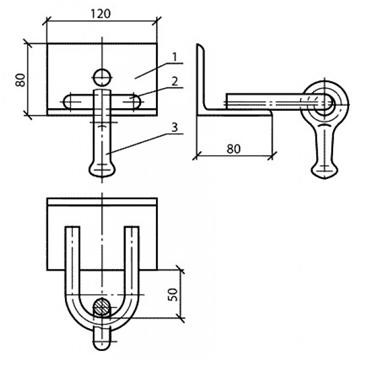

Накладка ОГ-2

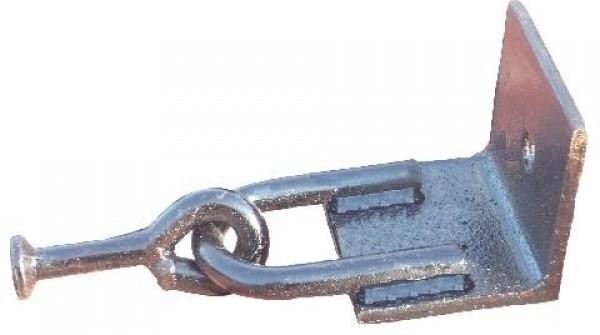

Фото
Чертеж
Описание
Используется накладка ОГ-2 при необходимости крепления верхнего провода, выполняемого при помощи натяжных изолирующих подвесок в процессе установки анкерных опор прокладываемой воздушной ЛЭП 10кВ.
Предусмотрено наличие на накладке петли, снаряженной серьгой СРс7-16.
Крепится накладка ОГ-2 на верхнем конце устанавливаемой стойки СВ105-110, попарно, с помощью линейного болта Б-5,который не входит в комплект, его заказ и поставка осуществляются отдельно.
Габаритные размеры: 100х166х120 мм
Спецификация накладки ОГ-2
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 80х80х6 ГОСТ8509-86 | 1 | 1,60 |
2 | Круг 10 ГОСТ2590-71 | 1 | |
3 | Серьга СРС-7-17 ГОСТ2725-78 |

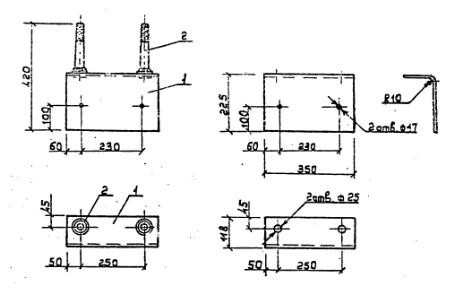

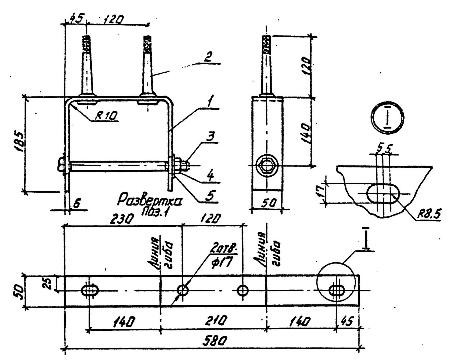

Оголовок ОГ-3
Фото
Чертеж
Описание
При необходимости крепления неизолированных проводов, выполняемого на воздушных ЛЭП (0,4кВ), используется оголовок ОГ-3 , позволяющий произвести установку двух изоляторов штыревых (тип ТФили же тип НС-18А).
Спецификация оголовка ОГ-3
Позиция | Наименование детали | Количество | Масса, кг |
1 | Полоса 6х50 ГОСТ103-75 L=580 | 1 | 2,60 |
2 | Штырь Ш-16-К-25 ГОСТ | 2 | |
3 | Болт М16х240 ГОСТ7798-70 | 1 | |
4 | Гайка М16 ГОСТ5915-70 | 2 | |
5 | Шайба 16 ГОСТ5915-70 | 2 |
Оголовок ОГ-4

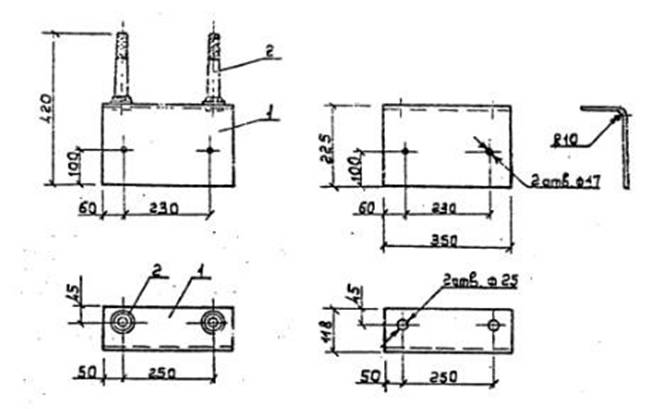

Чертеж
Описание
Основным предназначением, которое имеет оголовок ОГ-4, является крепление неизолированных проводов, выполняемое на воздушных ЛЭП 0,22кВ - 0,38кВ. Крепится оголовок ОГ-4 на стоки из железобетона (тип СВ-110-3,5), имеющие длину до 11м.
Спецификация оголовка ОГ-4
Позиция | Наименование детали | Количество | Масса, кг |
1 | Полоса 6х50 ГОСТ103-75 L=350 | 1 | 7,60 |
2 | Штырь Ш-24-С-55 ГОСТ 6 | 2 | |
3 | Болт М16х250 ГОСТ7729-70 | 1 | |
4 | Гайка М15 ГОСТ5915-70 | 2 | |
5 | Шайба 16 ГОСТ | 2 |
Накладка ОГ-5
Фото

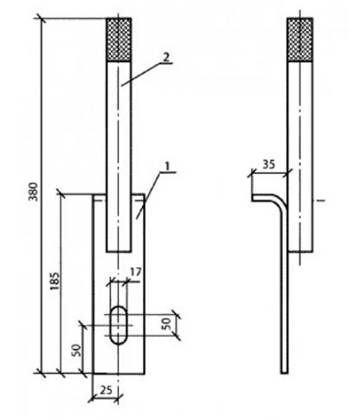

Чертеж
Описание
При выполнении последовательного перехода протягиваемого провода, выполняемого с одной подвески на другую натяжную подвеску во время установки анкерных опор воздушной ЛЭП 10кВ, применяется накладка ОГ-5, на которой имеется круг со специальной насечкой под колпачок марки К-6 или же изолятор штыревой ШФ-20В. Крепление накладки ОГ-5 выполняется на стойке (её верхнем срезе). Обычно, накладка ОГ-5 применяется вместе с накладками ОГ-2. Её крепление на стойках СВ105-110 производится тем же самым болтом линейным Б-5, который поставляется заказчику отдельно.
Габаритные размеры: 50х50х380 мм
Спецификация оголовка ОГ-5
Позиция | Наименование детали | Количество | Масса, кг |
1 | Полоса 5х50 ГОСТ103-75 L=215 | 1 | 1.10 |
2 | Круг 20 ГОСТ2590-71 | 1 |

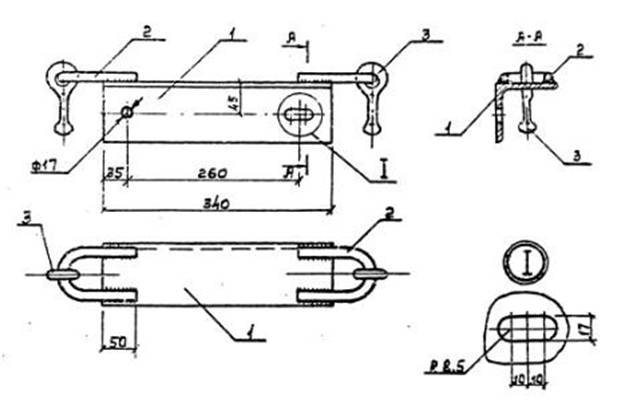

Накладка ОГ-6
Чертеж
Описание
Предназначается накладка ОГ-6 для выполнения крепления на воздушных ЛЭП 6кВ – 10кВ натяжных подвесок (изолирующих), на основе изоляторов ПС-70Е. Данная накладка имеет петли, которые снаряжены серьгой СРС-7-16.
Прикрепляется накладка ОГ-6 к опорам анкерным угловым на базе стоек из железобетона, длина которых составляет 13м, при помощи болта Б1, поставка которого заказчику производится отдельно.
Спецификация накладки ОГ-6
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 90х90х7 ГОСТ8509-86 | 1 | 4,80 |
2 | Круг 16 ГОСТ2590-71 | 2 | |
3 | Серьга СРС-7-17 ГОСТ2725-16 | 2 |
Оголовок ОГ-7
Чертеж
Описание
Применяется оголовок ОГ-7 для крепления двух изоляторов штыревых ШФ-20Г, ШФ-10Г, выполняемого к переходным угловым опорам (промежуточным) в случае их пересечения с имеющимися инженерными сооружениями при прокладке воздушных ЛЭП 6кВ – 10кВ с использованием неизолированных проводов. Крепление оголовка к стойке из железобетона СВ-105 осуществляется при помощи хомута серии Х33, поставляемого отдельно.
Спецификация оголовка ОГ-7
Позиция | Наименование детали | Количество | Масса, кг |
1 | Лист 6 ГОСТ L=330 | 1 | 8.40 |
2 | Штырь Ш-24-С-55 ГОСТ 6 |

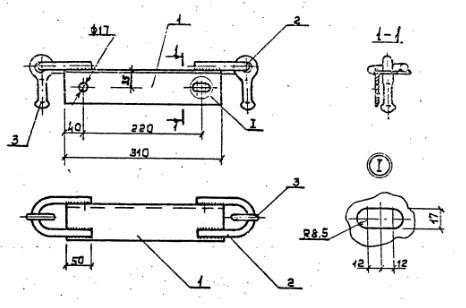

Накладка ОГ-8
Фото
Чертеж
Описание
Предназначается накладка ОГ-8 для крепления натяжных подвесок, являющихся изолирующими, на угловых анкерных ответвительных опорах типового проекта при прокладке воздушных ЛЭП 6кВ - 10кВ. Предусмотрено наличие на накладке петель, которые снаряжаются специальной серьгой (марка СРС-7-16). Крепится накладка ОГ-8 к опорам с применением болта Б5, который поставляется отдельно.
Спецификация накладки ОГ-8
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 70х70х5 ГОСТ8509-86 | 1 | 3,10 |
2 | Петля-круг 16 ГОСТ2590-71 | 2 | |
3 | Серьга СРС-7-17 ГОСТ2725-78 | 2 |

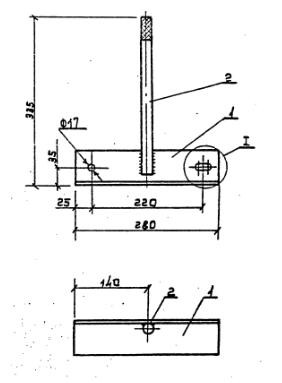

Накладка ОГ-9

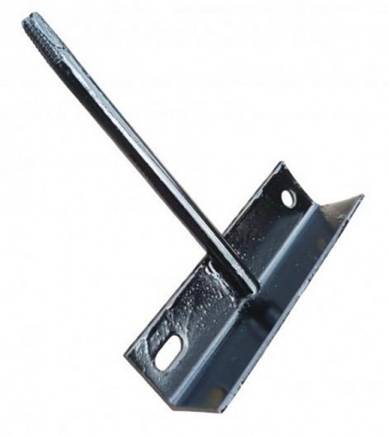

Фото
Чертеж
Описание
Применяется накладка ОГ-9 для выполнения крепления верхнего провода при помощи изоляторов в процессе установки опор воздушной ЛЭП 10кВ (промежуточных).
Крепится накладка ОГ-9 на стойки, в верхней её части. Осуществляя двойное крепление провода, необходимо устанавливать две накладки.
Имеется на данной накладке круг с выполненной насечкой для колпачка К-6 (изолятора ШФ-20В). Болты линейные Б-5, необходимые для того, чтобы накладка ОГ-9 (парный вариант) была надёжно закреплена на стойке СВ-110, поставляются отдельно. Также отдельно поставляется и хомут серии Х-42, применяемый при креплении накладки в одинарном варианте.
Габаритные размеры: 70х335х280 мм
Спецификация накладки ОГ-9
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 70х70х5 ГОСТ8509-86 | 1 | 2,50 |
2 | Круг 22 ГОСТ2590-71 | 1 |
Накладка ОГ-10

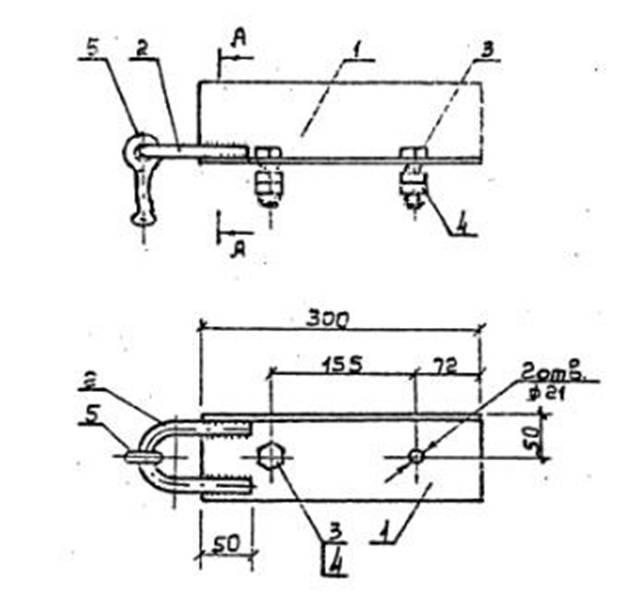

Чертеж

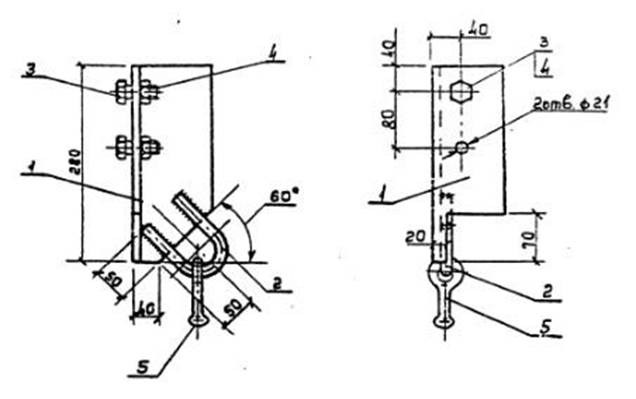

Описание
Предназначена накладка ОГ-10 для использования на воздушных ЛЭП 6кВ - 10кВ, выполненных с применением неизолированных проводов. Имеется на данной накладке специальная петля, которая снаряжается серьгой (тип СРС-7-16).
Спецификация накладки ОГ-10
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 100х100х8 ГОСТ8509-86 | 1 | 4,50 |
2 | Петля-круг 16 ГОСТ2590-71 | 1 | |
3 | Болт М20х40 ГОСТ 7798-70 | 2 | |
4 | Гайка М20 ГОСТ 5915-70 | 2 | |
5 | Серьга СРС-7-17 ГОСТ2725-78 | 1 |
Штырь ОГ-11
Фото

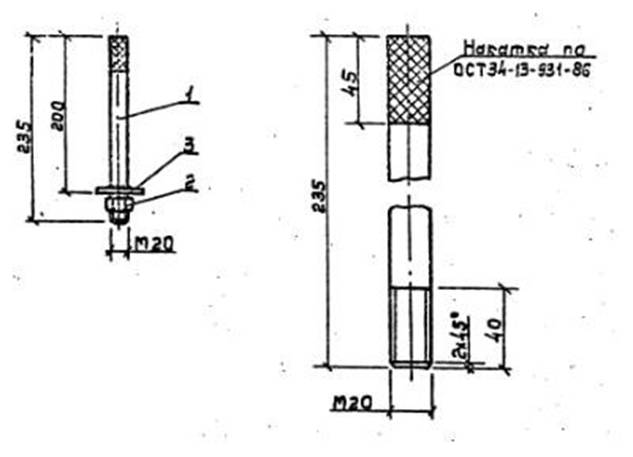

Описание
Штырь ОГ-11 представляет собой типовую стальную конструкцию опор из железобетона ВЛ 10кВ. Предназначается данный штырь для осуществления дополнительного крепления изоляторов штыревых (тип ШФ-10Г, тип ШФ-20Г) выполняемого к траверсам ТМ14, ТМ12 ответвительных угловых анкерных опор линий 6кВ, 10кВ с использованием неизолированных проводов в соответствии с типовым проектом.
Спецификация штыря ОГ-11
Позиция | Наименование детали | Количество | Масса, кг |
1 | Круг 20 ГОСТ2590-71 | 1 | 0,70 |
2 | Гайка М20 ГОСТ5915-70 | 1 | |
3 | Шайба 20 ГОСТ5958-78 | 1 |
Накладка ОГ-12
Чертеж
Описание
Используется накладка ОГ-12 на воздушных ЛЭП 6кВ-10кВ, при прокладке которых применяются неизолированные провода.
Накладка ОГ-12 даёт возможность выполнения двойного присоединения проводов к имеющейся траверсе ТМ21 на переходной концевой анкерной опоре ПА10-5, в случае её пересечения с инженерными сооружениями. Имеется на данной накладке петля с серьгой (тип СРС-7-16).
Спецификация накладки ОГ-12
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 90х90х7 ГОСТ8509-86 | 1 | 4,30 |
2 | Круг 16 ГОСТ2590-71 | 1 | |
3 | Болт М20х50 ГОСТ7798-70 | 2 | |
4 | Гайка М20 ГОСТ5915-70 | 4 | |
5 | Серьга СРС-71-17 ГОСТ2725-78 | 1 |
Оголовок ОГ-13
Чертеж
Описание
При креплении подвесок натяжных изолирующих и изоляторов штыревых ШФ-20Г, а также ШФ-10Г, выполняемом к переходным опорам (угловым и анкерным), в случае пересечения воздушной ЛЭП 10кВ с инженерными сооружениями, применяется оголовок ОГ-13, петли на котором имеют особые серьги (тип СРС-7-16).
Спецификация оголовка ОГ-13
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 90х90х7 ГОСТ8509-86 | 1 | 7,30 |
2 | Уголок 50х50х5 ГОСТ8509-86 | 2 | |
3 | Полоса 7х50 ГОСТ103-75 | 1 | |
4 | Круг 22 ГОСТ2590-71 | 1 | |
5 | Круг 16 ГОСТ2590-71 | 2 | |
6 | Серьга СРС-7-17 ГОСТ2725-78 |
Оголовок ОГ-14

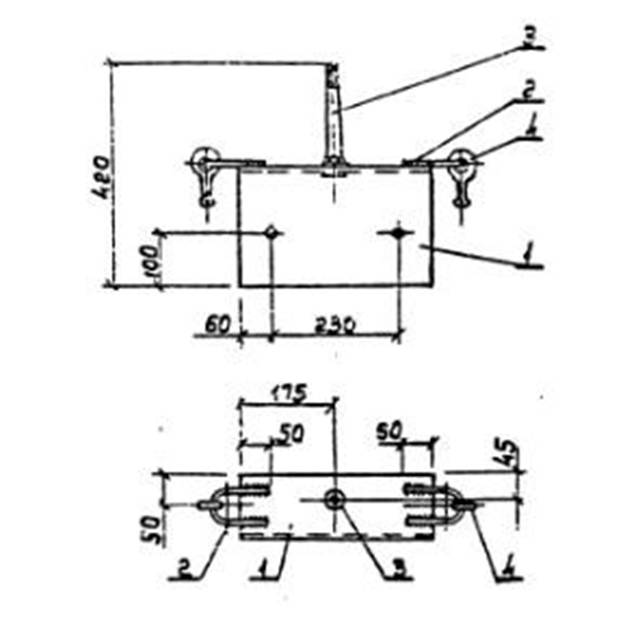

Чертеж
Описание
Предназначается оголовок ОГ-14 для выполнения крепления подвесок натяжных изолирующих, а также изоляторов (штыревых) к опорам переходным анкерным и опорам угловым в случае пересечения с имеющимися инженерными сооружениями воздушной ЛЭП 10кВ.
Петли, которые имеются на оголовке, обязательно снаряжаются специальными серьгами (тип СРС-7-16).
Спецификация оголовка ОГ-14
Позиция | Наименование детали | Количество | Масса, кг |
1 | Лист 6 ГОСТ L=330 | 1 | 7.60 |
2 | Круг 16 ГОСТ 2590-71 | 2 | |
3 | Штырь Ш-20-2-К-30 ГОСТ 6 | 1 | |
4 | Серьга СРС 7-17 ГОСТ 2725-78 | 2 |
Оголовок ОГ-15
Чертеж
Описание
Применение оголовка ОГ-15 необходимо при креплении подвесок натяжных изолирующих и изоляторов штыревых, осуществляемом к опорам (переходным анкерным или же угловым) в случаях пересечения с инженерными сооружениями ЛЭП 10кВ (воздушной). Оголовок ОГ-15 имеет петли со специальными серьгами (тип СРС-7-16).
Спецификация оголовка ОГ-15
Позиция | Наименование детали | Количество | Масса, кг |
1 | Лист 6 ГОСТ L=550 | 1 | 7.60 |
2 | Круг 16 ГОСТ 2590-71 | 3 | |
3 | Штырь Ш-20-2-К-30 ГОСТ 6 | 1 | |
4 | Серьга СРС 7-17 ГОСТ 2725-78 | 3 |

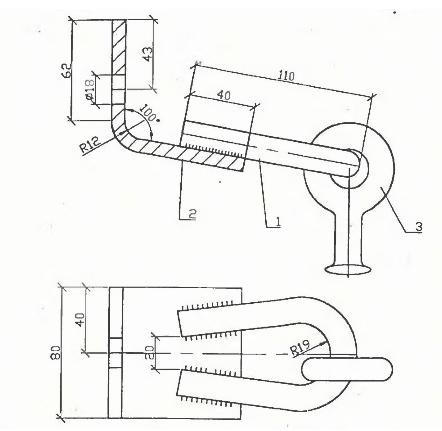

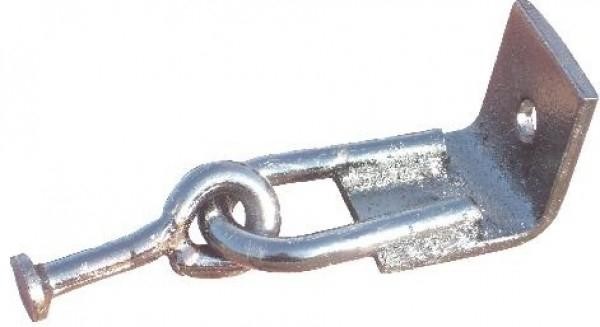

Накладка ОГ-52, ОГ-52М
Фото
Чертеж
Описание
Предназначается накладка ОГ-52 для осуществления крепления центрального провода при помощи подвесок натяжных изолирующих во время установки анкерных опор воздушной ЛЭП 10кВ. Есть на накладке специальная петля, которая снаряжается серьгой (тип СРС7-16).
Используется накладка ОГ-52 только вместе с траверсой ТМ-73, её крепление производится хомутом марки Х-51, поставка которого выполняется отдельно.
Спецификация накладки ОГ-52, ОГ-52М
Позиция | Наименование детали | Количество | Масса, кг |
1 | Круг B16 ГОСТ 2590-88 L=240 | 1 | 1,52 |
2 | Полоса 64х60-В ГОСТ103-76 L=150 | 1 | |
3 | Серьга СРС-7-16 |
Для изготовления накладки ОГ-52М применять сталь в соотвествии с ТО, для расчетных температур ниже минус 40 градусов.
Накладка ОГ-53, ОГ-53М

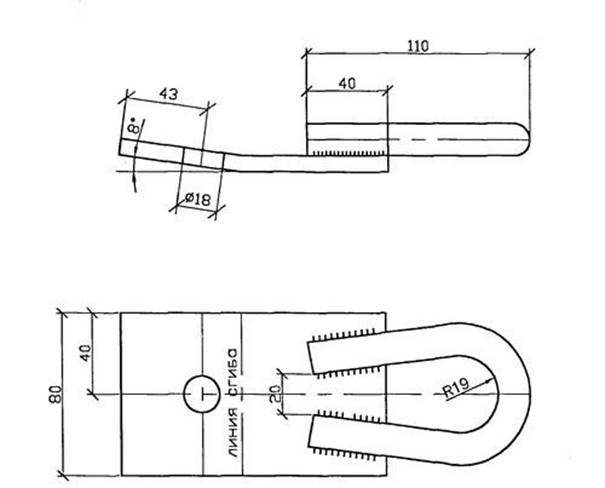

Чертеж
Описание
Накладка ОГ-53, ОГ-53М предназначается для осуществления крепления центрального провода при помощи подвесок натяжных изолирующих во время установки анкерных опор воздушной ЛЭП 10кВ.
Спецификация накладки ОГ-53, ОГ-53М
Позиция | Наименование детали | Количество | Масса, кг |
1 | Круг B16 ГОСТ 2590-88 L=240 | 1 | 1,13 |
2 | Полоса 8х80-В ГОСТ103-76 L=150 | 1 |
Для изготовления накладки ОГ-53М применять сталь в соответствии с ТО, для расчетных температур ниже минус 40 градусов.

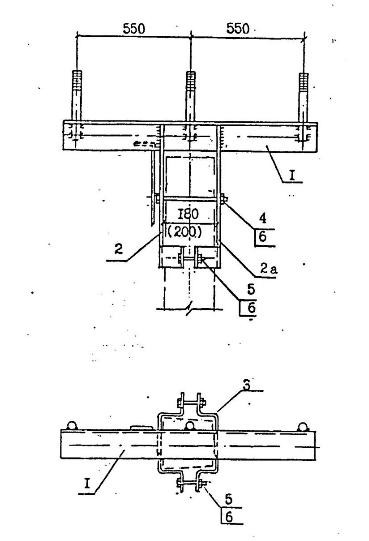

Оголовок ОГ-54, ОГ-54М, ОГ-55, ОГ-55М
Фото
Чертеж

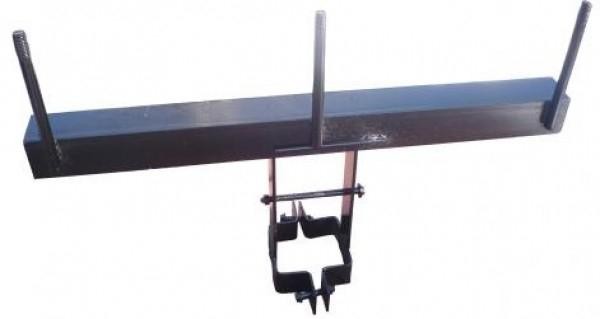

Описание
Оголовок ОГ-54, ОГ-54М, ОГ-55, ОГ-55М предназначен для осуществления крепления изолированных проводов во время установки опор промежуточных воздушной ЛЭП 6кВ - 10кВ.
Оголовок имеет три штыря для изоляторов (тип ШФ10-Г, тип ШФ20-Г, тип ШФУ-10).
Спецификация оголовка ОГ-54, ОГ-54М, ОГ-55, ОГ-55М
Позиция | Наименование детали | Количество | Масса, кг |
1 | Полоса 8х80-В ГОСТ103-76 L=485 | 2 | 27,2 |
2 | Болт М16х220 ГОСТ 7798-70 | 1 | |
3 | Болт М16х76 ГОСТ 7798-70 | 2 | |
4 | Гайка 2М16 | 3 |
Для изготовления накладки ОГ-54М (ОГ-55М) применять сталь в соответствии с ТО, для расчетных температур ниже минус 40 градусов
Оголовок ОГ-54а, ОГ-54аМ, ОГs-54а, ОГs-54аМ
Фото
Чертеж
Описание
Оголовок ОГ-54а, ОГ-54аМ, ОГs-54а, ОГs-54аМ предназначен для осуществления крепления изолированных проводов во время установки опор промежуточных воздушной ЛЭП 6кВ - 10кВ.
Оголовок имеет три штыря для изоляторов (тип ШФ10-Г, тип ШФ20-Г, тип ШФУ-10).
Спецификация оголовка ОГ-54а, ОГ-54аМ, ОГs-54а, ОГs-54аМ
Позиция | Наименование детали | Количество | Масса, кг |
1 | Полоса 8х80-В ГОСТ103-76 L=510 | 2 | 25.70 |
2 | Болт М16х220 ГОСТ 7798-70 | 1 | |
3 | Болт М16х76 ГОСТ 7798-70 | 1 | |
4 | Гайка 2М16 | 1 |
Для изготовления накладки ОГ-54М (ОГ-55М) применять сталь в соответствии с ТО, для расчетных температур ниже минус 40 градусов.

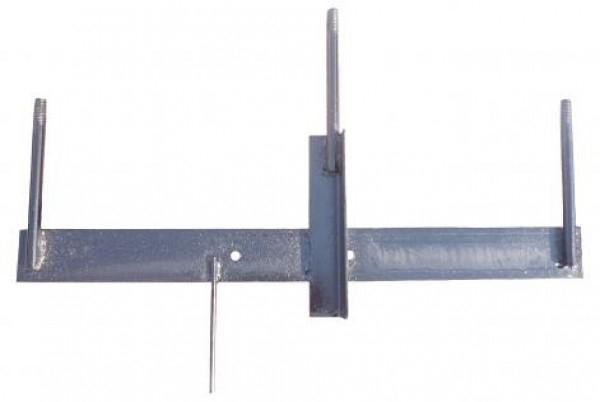

Оголовок ОГ-56, ОГ-56М, ОГ-57, ОГ-57М
Фото
Чертеж
Описание
Используется оголовок ОГ-56, ОГ-56М при необходимости крепления изолированных проводов в процессе установки промежуточных опор воздушной ЛЭП 6кВ - 10кВ. Предусмотрено наличие на оголовке трёх штырей для изоляторов типа ШФ10-Г, типа ШФ20-Г, типа ШФУ10. Хомут серии Х-51, при помощи которого данный оголовок закрепляется на стойках СВ-112, СВ-110, заказывается и поставляется потребителям в отдельном порядке.
Оголовок ОГ-57, ОГ-57М применяется при выполнении монтажа провода СИП, производимого на опоры СВ воздушных ЛЭП 10кВ.
Спецификация оголовка ОГ-56, ОГ-56М, ОГ-57, ОГ-57М
Позиция | Наименование детали | Количество | Масса, кг |
1 | Уголок 100х100х8 ГОСТ8509-86 L=1060 | 1 | 18,30 |
2 | Уголок 63х63х5 ГОСТ8509-86 L=335 | 1 | |
3 | Круг В24 ГОСТ 2590-88 L=320 | 3 | |
4 | Заземл. проводник D10, L=250 | 1 |
Для изготовления накладки ОГ-56М (ОГ-57М) применять сталь в соответствии с ТО, для расчетных температур ниже минус 40 градусов.
Оголовок ОГ-58, ОГ-58М, ОГ-59, ОГ-59М
Чертеж

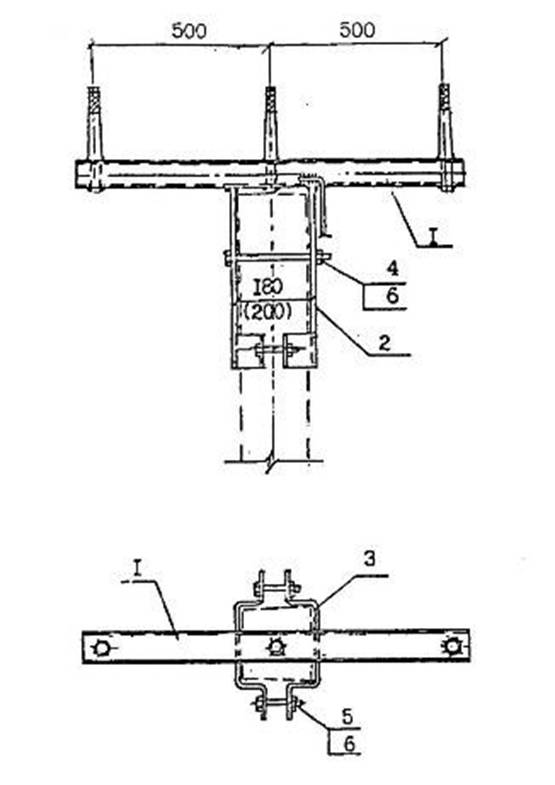

Описание
При выполнении установки промежуточных опор воздушной ЛЭП 6кВ – 10кВ для крепления проводов (изолированных) используется оголовок ОГ-58, ОГ-58М, ОГ-59, ОГ-59М, на котором есть три штыря для изоляторов типа ШФ10-Г, типа ШФ20-Г, типа ШФУ10.
Специальный хомут марки Х-51, при помощи которого оголовок ОГ-58 закрепляется на используемых стойках СВ-112 и СВ-110, поставляется заказчикам отдельно.
Спецификация оголовка ОГ-58, ОГ-58М, ОГ-59, ОГ-59М
Позиция | Наименование детали | Количество | Масса, кг |
1 | Полоса 8х80-В ГОСТ103-76 L=385 | 2 | 21,80 |
2 | Болт М16х220 ГОСТ 7798-70 | 1 | |
3 | Болт М16х76 ГОСТ 7798-70 | 2 | |
4 | Гайка 2М16 | 3 |
Для изготовления накладки ОГ-58М (ОГ-59М) применять сталь в соответствии с ТО, для расчетных температур ниже минус 40 градусов.

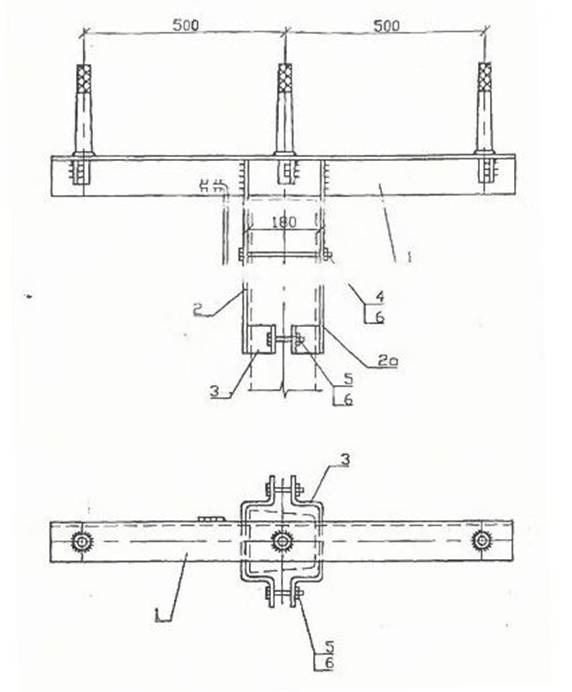

Оголовок ОГ-60, ОГ-60М
Чертеж
Описание
Оголовок ОГ-60М и оголовок ОГ-60 применяются при проведении монтажа провода СИП, выполняемого в процессе установки опор из серии СВ воздушных ЛЭП (номинальное напряжение 10кВ).
Спецификация оголовка ОГ-60, ОГ-60М
Позиция | Наименование детали | Количество | Масса, кг |
1 | Полоса 8х80-В ГОСТ103-76 L=485 | 1 | 30,30 |
2 | Полоса 6х70-В ГОСТ103-76 L=195 | 4 | |
3 | Болт М16х220 ГОСТ 7798-70 | 1 | |
4 | Болт М16х76 ГОСТ 7798-70 | 2 | |
5 | Гайка 2М16 | 3 |
Для изготовления накладки ОГ-60М применять сталь в соотвествии с ТО, для расчетных температур ниже минус 40 градусов.

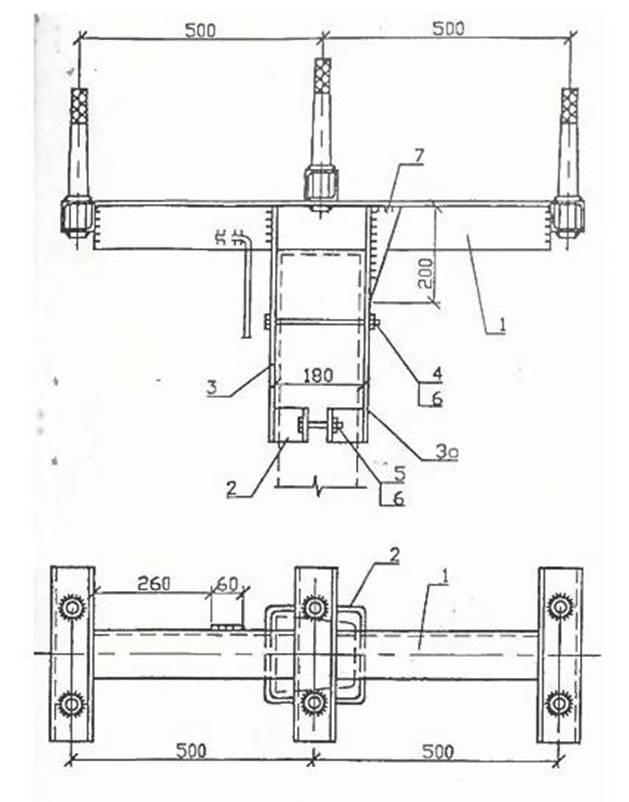

Оголовок ОГ-61, ОГ-61М
Чертеж
Описание
Оголовок ОГ-61, ОГ-61М предназначен для осуществления крепления изолированных проводов во время установки опор промежуточных воздушной ЛЭП 6кВ - 10кВ.
Спецификация оголовка ОГ-61, ОГ-61М
Позиция | Наименование детали | Количество | Масса, кг |
1 | Полоса 8х80-В ГОСТ103-76 L=195 | 1 | 43,60 |
2 | Полоса 6х70-В ГОСТ103-76 L=485 | 4 | |
3 | Болт М16х220 ГОСТ 7798-70 | 1 | |
4 | Болт М16х75 ГОСТ 7798-70 | 2 | |
5 | Гайка 2М16 | 3 | |
6 | Полоса 6х60-В ГОСТ103-76 L=200 | 1 |
Для изготовления накладки ОГ-61М применять сталь в соответствии с ТО, для расчетных температур ниже минус 40 градусов.
