Инструкция по настройке VDSL2 роутера

(на примере модели HG5M1510V, EchoLife HG510v).

Вся процедура настройки делится на четыре этапа:

1. Подготовка сетевой карты к работе с роутером.

2. Настройка роутера для работы в сети ТК ВТК.

1. Добавьте в свойства сетевой карты, к которой подключен Ваш роутер дополнительный IP адрес 192.168.1.3 маска 255.255.255.0:

Откройте свойства протокола TCP/IP сетевой карты.

Рис. № 1.

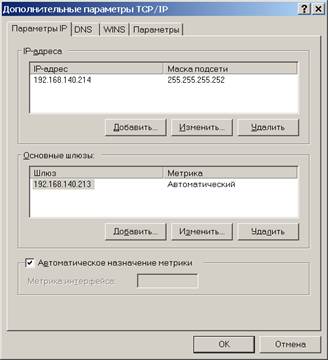

Нажмите «Дополнительно».

Рис. 2

Нажмите верхнюю кнопку «Добавить».

Рис. 3

Введите «IP-адрес» 192.168.1.3, «Маска подсети» 255.255.255.0

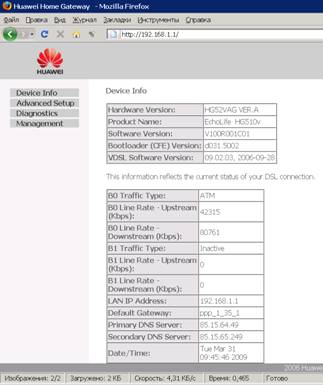

2. Выполните вход в меню конфигурации модема. Для этого запустите браузер и введите в адресной строке «http://192.168.1.1».

В открывшемся окне, имя пользователя и пароль «admin»/ «admin». После этого попадете в главное меню роутера.

Рис. 4

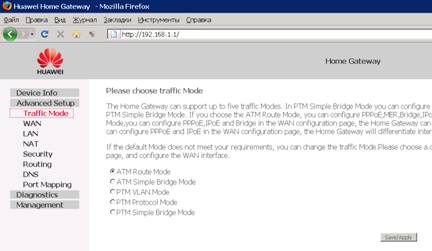

3. Зайдите в меню «Advanced Setup», затем «Traffic Mode», поставьте переключатель «ATM Route Mode». Нажмите «Save/Apply».

Рис. 5.

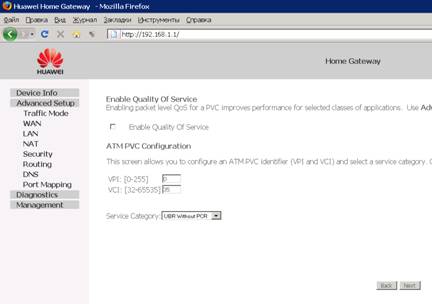

4. Зайдите в меню «Advanced Setup», затем «WAN», нажмите «ADD» и добавьте соединение со следующими параметрами:
VPI: 0

VCI: 35


Рис. 6

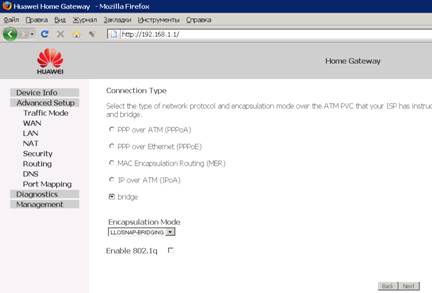

5. Установите тип соединения «Bridge».

Затем «Save/Reboot».

После перезагрузки роутер готов к работе на сети ВТК.
