Руководство по эксплуатации DEKKER LED

Руководство по эксплуатации

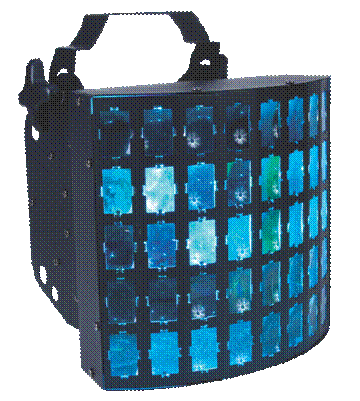

DEKKER LED

Упаковка

Спасибо за то, что Вы приобрели DEKKER LED. Прибор был тщательно тестирован и доставлен Вам в отличном рабочем состоянии. Внимательно проверьте упаковку на предмет повреждений при транспортировке. Если упаковка была повреждена, внимательно проверьте товар на предмет повреждений. Если Вы обнаружили повреждения или не полный комплект, обратитесь к Вашему поставщику.

Введение

Устройство имеет 4 режима работы: звуковая активация, авто, статистический и DMX, может работать самостоятельно и в режиме ведущий/ведомый.

Клиентский сервис

Официальный дистрибьютор в России:

Дизайн-центр «Про Свет» г. Москва Ул. Скотопрогонная, д. 29/1 Тел./Факс : (4, Url: www. *****

Общие инструкции

Для обеспечения правильной работы прибора внимательно ознакомьтесь с инструкцией и основными принципами работы. В данной инструкции описаны основные меры предосторожности и правила эксплуатации прибора. Сохраняйте инструкцию.

Технические характеристики

- Протокол DMX-512

- Встроенный сетевой разъем

- Звуковая активация

- Небольшой вес

- Диммирование 0-100%

- Встроенный микрофон

- 2 режима DMX: 2 канальный и 8 канальный

Гарантия

6 месяцев c момента продажи

.

Правила эксплуатации и меры предосторожности

- Избегайте попадания влаги, пыли и грязи на прибор

- В процессе работы корпус может сильно нагреваться. Старайтесь не дотрагиваться до него.

-В целях увеличения продолжительности срока эксплуатации прибора не оставляйте прибор включенным более 4-х часов в день.

- Не допускайте попадания посторонних предметов внутрь прибора, это может привести к поломке прибора.

- Не проливайте на прибор воду и другие жидкости

- Убедитесь, что напряжение прибора соответствует стандартам

- Не включайте прибор, если его кабель или корпус повреждены

- Обязательно заземляйте прибор. Заземление предотвращает риск поражения электротоком и предохраняет прибор от поломки

- Отключите прибор от основной сети прежде, чем осуществлять любые манипуляции с ним

- Не снимайте крышку прибора.

- Не включайте прибор при снятой крышке

- Следите, чтобы вентиляционные решетки прибора всегда были открытыми. Т. к. их частичная, или полная блокировка затрудняет процесс принудительного охлаждения, необходимого для нормальной работы светодиода и внутренних рабочих механизмов прибора. Это приводит к их перегреву, а затем и к выходу из строя.

- Прибор всегда должен находиться в хорошо проветриваемом помещении. Оставляйте зазор около 15 см между стеной и прибором

- Если товар поврежден, запрещается его эксплуатировать

- Прибор предназначен для использования только в помещении, использование на улице нарушает гарантию

- Прибор необходимо подвесить и зафиксировать

- Расположите провода так, чтобы на них нельзя было наступить или что-то поставить

- Очистку прибора необходимо проводить по инструкциям производителя не реже одного раза в три месяца

- Прибор следует помещать вдали от нагревательных приборов

В следующих случаях ремонт прибора должен производиться только квалифицированными специалистами:

1) Кабель или вилка повреждены.

2) Корпус прибора поврежден или была разлита жидкость.

3) Прибор попал под дождь.

4) Создается видимость того, что прибор неправильно работает.

Внимание! В приборе нет частей, которые может заменить/отремонтировать потребитель. Не пытайтесь сами отремонтировать прибор, это отменит гарантию на него.

Гарантия не распространяется на прибор, если не были соблюдены рекомендации данного руководства или в приборе были произведены несанкционированные изменения.

Настройка

Подключение к сети: Перед подключением убедитесь, что напряжение Вашей местной сети соответствует напряжению прибора.

DMX-512: DMX – цифровой протокол, обеспечивающий управление интеллектуальными приборами с помощью контроллеров. Данные, передаются от прибора к прибору при помощи XLR входов/выходов, расположенных на приборах.

DMX Связь: DMX – протокол, позволяющий связывать между собой приборы разных производителей и обеспечивать их работу от одного контроллера, при условии, что приборы возможно подключить к DMX сети. Для обеспечения правильной передачи данных между несколькими приборами используйте самый короткий путь прокладки кабеля. Порядок связи приборов в DMX цепь не влияет на их адрес в цепи. Например, прибор в DMX адресом 1 может быть помещен в цепь в любом месте – в начале, середине или конце цепи.

Требования к кабелю данных (DMX кабелю) (Для работы в режиме DMX или master/slave): Прибором Dekker можно управлять при помощи протокола DMX-512. DMX адрес вводится при помощи дисплея, расположенного на тыльной части прибора. Вам необходим стандартный 3-х контактный XLR разъем. Если Вы используете свой кабель, используйте стандартный экранированный двухжильный кабель. На двух сторонах кабеля должны быть соответственно вилка и розетка XLR.

Рис. 1

Примечание: Следуйте инструкциям на рис. 2 и 3, используя свой кабель. Не соединяйте оплетку кабеля с корпусом прибора. Заземление может привести к короткому замыканию.

Рис.2

Рис. 3

Особое примечание: При использовании длинного кабеля Вам может понадобиться ограничитель. Ограничитель – это резистор 90-120 Ом ¼ Вт между разъемами 2 и 3 (+ и -). Подключается к выходу последнего в цепи прибора.

5- разъемный кабель. Некоторые производители используют для передачи данных 5-контактный кабель вместо 3-контактного. В цепь приборов с 3-контактными приборами можно подключать приборы с 5-разъемными кабелями. При этом необходимо использовать 3-контактный адаптер.

См. ниже схему подключения:

Подключения 3-контактного и 5-контактного кабеля
Провод	3-контактный выход	5-контактный вход
Заземление/экран	Контакт 1	Контакт 1
Сигнал «-»	Контакт 2	Контакт 2
Сигнал «+»	Контакт 3	Контакт 3
Не используется		Контакт 4 – не используется
Не используется		Контакт 5 – не используется

Системное меню

LED – Включение/выключение лампы при помощи панели управления

Для выключения дисплея через 10 секунд нажмите кнопку MODE, пока на дисплее не появится 0001; нажмите UP для появления 0002. Теперь дисплей будет гаснуть через 10 сек. Нажмите и удерживайте любую кнопку, чтобы включить дисплей снова. Помните, что дисплей снова погаснет через 10 минут. Чтобы дисплей горел всегда, нажмите MODE, пока не загорится 0001.

Ds-1= дисплей горит все время

Ds-2=дисплей выключается через 10 сек

Режим Ведущий/ведомый

Режим позволяет подключить несколько приборов. В этом случае одно устройство будет ведущим, другие подчиненными.

Соедините в цепь все приборы через разъем на задней панели прибора. Используйте стандартный микрофонный кабель XLR для соединения всех приборов. Помните, что вилка XLR работает на вход, розетка - на выход. Первый прибор в цепи ведущий и использует только розетку. Последний прибор в цепи будет использовать только вилку XLR. Проделайте аналогичные действия со шнурами питания. Выберите ведущее устройство и нажмите кнопку MODE до отображения "5 - XX". Сейчас вы находитесь в режиме мастера, и вы можете кнопками «вверх» или «вниз» выбрать желаемое шоу от 0-20 или звуковую активацию (5-So).

Танцевальный режим

Есть 2 танцевальные программы на выбор: медленный и быстрый танец.

Подключите прибор и нажмите кнопку MODE до отображения «1-X», где X – отображаемая цифра на дисплее. Выберите нужную программу нажимая UP и DOWN 1-1 быстрый танец, 1-2 медленный танец

DMX режим

Прибор имеет 2 DMX режима. Вы можете выбрать между 2 либо 8 канальным режимом DMX. DMX контроллер дает пользователю свободу создавать свои собственные программы с учетом их индивидуальных потребностей.

1.  Эта функция позволяет контролировать каждый прибор стандартным DMX512 контроллером

2.  Чтобы запустить прибор в режиме DMX, подключите прибор через XLR
разъем к любому стандартному контроллеру DMX

3.  Выберите режим DMX
Нажмите кнопку MODE до отображения "2XXX, это 2-канальный режим. Нажмите кнопку Вверх или Вниз, чтобы найти желаемый DMX адрес.

4.  Нажмите кнопку MODE до отображения "3xxx", это 8-канальный режим. Нажмите кнопку Вверх или Вниз, чтобы найти желаемый DMX адрес.

Режимы работы

1. Подключите прибор и нажмите кнопку MODE до отображения «6-XX».
2. Выберите нужную программу в режиме 6, нажимая кнопки Вверх или вниз. Есть 10 программ на выбор.
3. Настройте скорость программы, нажимая кнопку MODE до отображения
"7-ХХ". Нажмите вверх или вниз для регулировки скорости работы программы. При отображении "7-SD” - прибор будет работать в режиме звуковой активации.

Режим UC 3F

Выберите цвет.

1.  Подключите прибор и нажмите кнопку MODE до отображения "UC3 F"

2.  Теперь вы можете использовать UC3 F (приобретается отдельно) для контроля различных функций

B utton	F unction
ST A ND B Y	Функция BLACKOUT
F UNC T I ON	1	R
2	G
3	B
4	W
5	RGBW
6	Авто смешивание цветов
7	Звуковой режим
ST R OB E	Вкл/выкл стробирования

DMX Каналы

2 канальный DMX режим

Канал	Диапазонн	Функция
1	1 - 26 27 - 51 52 - 76 7 255	Программы 4 цветное изменение 9 цветное изменение 4 цветный цикл изменений 9 цветный цикл изменений Строб 1 Диммирование – яркость Строб 2 Яркость – диммирование Строб 3 Диммирование-яркость-диммирование Строб 4 Диммирование эффектов Строб 5 с 9 цветами Строб 6 с градиентным диммированием Все программы по циклу
2	255	Скорость программ Быстрая/медленная звуковая активация

8 канальный DMX режим

Канал	Диапазон	Функция
1	0 6	Остановка мотора Поворот по часовой стрелке быстро-медленно Поворот против часовой стрелки медленно-быстро
2		Интенсивность красного 0% - 100%
3		Интенсивность зеленого 0% - 100%
4		Интенсивность синего 0% - 100%
5		Интенсивность белого 0% - 100%
6		Контроль интенсивности 0% - 100%
7	1 - 26 27 - 51 52 - 76 7 255	Программы 4 цветное изменение 9 цветное изменение 4 цветный цикл изменений 9 цветный цикл изменений Строб 1 Диммирование – яркость Строб 2 Яркость – диммирование Строб 3 Диммирование-яркость-диммирование Строб 4 Диммирование эффектов Строб 5 с 9 цветами Строб 6 с градиентным диммированием Все программы по циклу
8	255	Скорость программ Быстрая/медленная звуковая активация

Интенсивность контролируется каналами 2-5. Скорость светодиодных программ контролируется каналом 8.

Выявление неисправностей

Ниже перечислены частые проблемы и способы из разрешения.

Прибор не светит:

1.  Убедитесь, что прибор подключен к сети правильно.

2.  Убедитесь, что разъем электрокабеля не поврежден.

Прибор не реагирует на звук:

Настройте микрофон.

Спецификация

Модель: DEKKER LED

Источники света: два диода 8W RGBW LED

Напряжение: 100~240v 50Hz~60Hz

Потребление энергии: 30 W

Габариты: 11”(д) x 9.8”(г) x 10.23”(в) мм

Цвета: RGB (красный, зеленый, синий) плюс белый Вес: 3.85 кг DMX: 2 или 8 каналов Работа под музыку: Да Предохранитель: 1 А

Гарантия: 6 месяцев

СЕРИЙНЫЙ НОМЕР: ________________________________________________

ДАТА ПРОДАЖИ: ________________________________________________

ПОДПИСЬ ПРОДАВЦА: ________________________________________________

ШТАМП МАГАЗИНА:
