Металлы (стр. 4 )

Черт. 7

Таблица 7

Размеры, мм

Номер образца	d0	l0 = 5d0	l0 = 10d0	l	D	r	h1
1	15	75	150	l0 + (0,5 … 2)d0	20	25	50
2	10	50	100	15	25	40
3	8	40	80	12	25	30
4	6	30	60	10	25	25

(Измененная редакция, Изм. № 3).

Таблица 8

Предельные отклонения по размерам цилиндрических образцов

мм

Диаметр рабочей части образца	Предельные отклонения	Допускаемая разность наибольшего и наименьшего диаметра по длине рабочей части образца
До 10,00 включ.	±0,10	0,03
Св. 10,00 до 20,00 включ.	±0,20	0,04
Св. 20,00	±0,25	0,05

Примечание. Размеры головок и переходных частей образцов являются рекомендуемыми.

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 3

Рекомендуемое

ПРОПОРЦИОНАЛЬНЫЕ ПЛОСКИЕ ОБРАЗЦЫ

Тип I

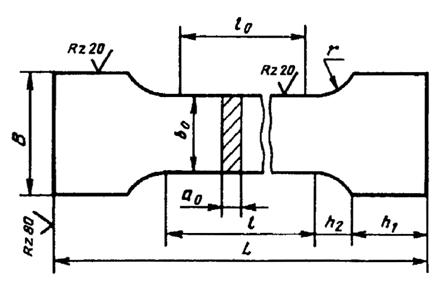

Плоские образцы с головками

Черт. 1

Тип II

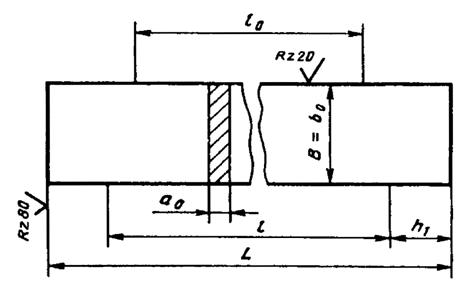

Плоские образцы без головок

Черт. 2

Таблица 1

мм

Номер образца	a0	b0	l0 = 5,65	l0 = 11,3	l	B	h1	L
1	25	30	155	310	l0 + (1,5 … 2,5)	40	100	l + 2´ (h1+h2)
2	24	30	155	310		40	100
3	23	30	150	300		40	90
4	22	30	145	290		40	90
5	21	30	140	280		40	80
6	20	30	140	270		40	80
7	19	30	135	270		40	80
8	18	30	130	260		40	80
9	17	30	125	250		40	80
10	16	30	125	250		40	80
11	15	30	120	240		40	70
12	14	30	115	230		40	70
13	13	30	110	220		40	70
14	12	30	105	210		40	60
15	11	30	105	210		40	60
16	10	30	100	200		40	60
17	9	30	90	180		40	50
18	8	30	85	170		40	50
19	7	20	70	140		40	50
20	6	20	65	130		40	50
21	5	20	60	120		40	50
22	4	20	50	100		40	50
23	3	20	45	90		30	40

Примечания:

1. Для образцов, толщина которых находится между величинами, приведенными в табл. 1, следует брать меньшую расчетную длину, если при сравнении с ближайшей меньшей толщиной (см. табл. 1) разница будет меньше 0,5 мм, и большую длину, если разница составит 0,5 мм и более.

2. Радиус сопряжения рабочей части с головкой принимается равныммм в зависимости от диаметра фрезы, применяемой при изготовлении образцов, при этом h2 принимает значение приблизительномм соответственно.
