ОПИСАНИЕ СИСТЕМЫ
CereTom™ - это компактный, легкий, мобиль-ный и высокоскоростной мультисрезовый спиральный компьютерный томограф (КТ) с батарейным и сетевым питанием, предназначенный для сканирования тканей, в первую очередь в области головы и шеи, на расстоянии 25 см. Благодаря использованию модульного многорядового детектора (ММД) система позволяет получить до 8-ми срезов за один оборот съемки. Мобильность в сочетании с современным качеством изображения позволяет CereTom™ проводить эффективную и гибкую компьютерную томографию. Более высокая гибкость работы компьютерного томографа CereTom™ обеспечивается за счет системы беспроводной передачи изображения, благодаря которой анализ результатов исследования пациента может проводиться независимо от места нахождения пациента.
РЕКОМЕНДУЕМЫЕ МЕСТА ИСПОЛЬЗОВАНИЯ
Реанимационные отделения Отделения неотложной помощи Нейрооперационные центры Центры рентгенохирургических исследований Операционные Отделения интенсивной нейротерапии Палаты пациентов Неврологические клиники Нейрохирургические центры Отделения реанимации новорожденных Неврологические кабинеты Челюстно-лицевые хирургические центры Военные хирургические отделения Машины скорой помощи Стоматологические кабинеты | СТАНДАРТНЫЙ СОСТАВ CereTom™
(Модель: 1-NL пересм. 00) 1. Система CereTom™
- Калибровочный фантом 1 - Универсальная опора для головы 1 - Набор руководств для пользователя 1 - Накопитель данных SanDisk USB Flash Drive 1 Будущие программные пакеты (опционально) 1. Программное управление по проведению КТ рентгеноскопии 2. Программное управление по проведению КТ перфузии 3. Программное управление по проведению КТ с ксеноном для оценки перфузии |

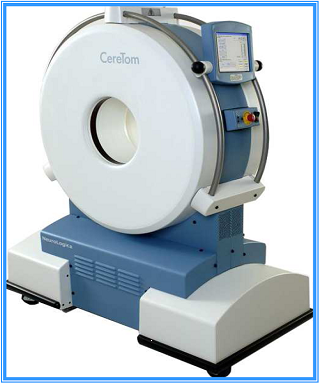

CereTom™ 3000 компании NeuroLogica™ - это компактный, легкий, маломощный компьютерный томограф (КТ) с 25 см полем сканирования, батарейным и сетевым питанием, предназначенный для исследования тканей в области головы и шеи, позволяющий получать 2-х и 3-х мерные изображения высокого качества при минимальном облучении пациента. Уникальное сочетание беспроводной связи, мобильности и эргономичности обеспечивают его простоту в использовании, гибкость применения и безопасность пациентов. Разработанный специалистами, имеющими многолетний опыт в области компьютерной томографии, КТ CereTom™ представляет собой высоконадежную, простую в обращении и обслуживании экономичную систему компьютерной томографии, позволяющую получать соответствующие основным требованиям изображения тканей головы, шеи и других частей тела, а также проводить КТ рентгенографию кровеносных сосудов, КТ перфузию, КТ рентгеноскопию и NeCT с низким уровнем шума.
ХАРАКТИРИСТИКИ СИСТЕМЫ
▪ Высокое качество изображения Благодаря использованию достаточной лучевой нагрузки и детекторов, обеспечивающих пространственное разрешение изображения в 17 пар линий/см, разрешающая способность КТ CereTom™ достигает 3 мм при низком контрасте 0.3% и 0.35 мм при высоком контрасте. Резкие изображения 3-х мерных и мультипланарных реконструкций (MPR) получаются на основе элементов с высокой разрешающей способностью. При проведении рентгеноангиографии головы под контролем КТ расстояние в 25 см может быть просканировано за 30 секунд с толщиной среза в 1.25 мм. · Современное программное обеспече-ние, позволяющее проводить анализ Благодаря сочетанию оптимизированных геометрических форм, алгоритмов коррекции данных и луча, а также других алгоритмов с зарекомендовавшей себя во всем мире 2- и 3-мерной гибкой обработкой и представлением данных программное обеспечение позволяет получать изображения превосходного диагностического качества. · Высокая мобильность Благодаря легкому весу, возможности батарейного питания и использованию роликовой системы КТ CereTom™ может легко перевозиться по зданию и использоваться в местах нахождения пациентов. Благодаря своим компактным размерам его можно даже разместить на ограниченной по размерам площади, например, в отделении интенсивной терапии. А повышенная конструктивная прочность позволяет легко повозить его через пороги грузовых лифтов. · Простота обслуживания Усовершенствованная конструкция внутренних компонентов КТ CereTom™ в сочетании с современным модульным построением позволяют быстро и просто проводить диагностические и ремонтные работы, значительно снижая время простоя. | ▪ Компактный, легкий, маломощный, высокоскоростной Компактность и легкий вес КТ CereTom™, обеспечивающие его исключительную мо-бильность, алюминиевая литая конструк-ция, малая потребляемая мощность, эффективная теплопередача и другие технические решения опровергают мнение о том, что с помощью этого оборудования с относительно высокой скоростью нельзя получить изображения, которые могут составить конкуренцию тем изображениям, которые получены при использовании более крупных, тяжелых, более мощных и дорогих КТ систем. · Низкая мощность рентгеновских лучей Исключительная, почти невероятная низкая мощность рентгеновских лучей КТ CereTom™ достигается благодаря его компактной геометрической форме, охлаждаемой воздухом рентгеновской трубке, оптимизированной системе фильтрации, а также сокращению времени обследования пациента. · Безопасность пациента Компактные формы КТ CereTom™ в сочетании с низкой мощностью рентгеновских лучей системы Monoblock™ позволяют получать изображения высокого качества с минимальной лучевой нагрузкой на пациента. Еще одним преимуществом оборудования является относительно низкий уровень утечки излучений. · Экономичность в приобретении, работе и обслуживании Относительно низкая стоимость, простота в обращении, требующая минимального обучения оператора, исключительная надежность, модульная конструкция и самодиагностика обеспечивают экономичную работу КТ CereTom™ на протяжении всего срока службы. Для того, чтобы настроить оборудование и начать обследование пациента специалисту нужно совершить три простых действия с использованием интегрированного монитора с сенсорным экраном высокого разрешения и удобным интерфейсом. | · Высокая скорость сканирования КТ CereTom™ позволяет получать одновременно 8 срезов за оборот длительностью в одну секунду с использованием MMД, обеспечиваю-щего быстрое получение объемных изображений. Высокая скорость сканирования позволяет получать более четкие и резкие изображения с меньшим количеством артифактов, вызываемых движением пациента. · Беспроводная связь Изображения DICOM передаются по беспроводной связи на и с рабочей станции Clarus™ с использованием надежного протокола передачи данных 802.11g · Надежные рентгеновские трубки Надежная работа рентгеновских трубок в широком диапазоне температур достигается благодаря сочетанию упрощенного модульного дизайна, потребления малой мощности и, как следствие, более низких рабочих температур внутри оборудования, долгого срока службы источника рентгеновских лучей, работающего на значительно сниженной мощности, использования проверенных составных частей и надежности конструкции, разработанной опытными специалис-тами. · Устойчивость к изменениям напряжения в сети КТ CereTom™ оснащен несколькими аккумуляторами, которые при полной зарядке позволяют проводить сканирование до восьми пациентов подряд без подзарядки. Система работает от любого стандартного источника питания с 90-264 В переменного тока и 47-63Гц частотой. Внутренняя электрическая система автоматически изолируется и защищает сканер от колебаний напряжения в сети электропитания, таким образом, позволяя оборудованию работать в экстремальных условиях. |
Применение КТ CereTom™ вместе с обычными больничными носилками-каталкой
Применение КТ CereTom™ вместе с переносной рабочей станцией Clarus™
(рабочая станция показана вместе с вспомогательной тележкой, поставляемой по желанию заказчика)
РАБОЧИЕ И КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
Бесконтрастная КТ (аксиальное сканирование) Время оборота 2 сек. Скорость вращения гентри 30 об/мин. Обычный диапазон сканирования 25 см Время сканирования 2 сек. Время цикла сканирования 3 сек. Толщина среза 2.5 мм Количество срезов за один оборот 4 Ширина продольного сканирования (Z scan) в изоцентре 10 мм Время воспроизведения изображения 1 сек/изобр. КТ перфузия (аксиальное сканирование) Диапазон сканирования 1 см Время сканирования 30-45 сек. Толщина среза 10.0 мм Результаты сканирования 3 изображения Время прохождения Церебральный кровоток Церебральный объем крови Формирование рентгеновского излучения Форма луча коническая Напряжение рентгеновской трубки 100, 120, 140 кB Ток рентгеновской трубки 7.5 и 3.75 мА Время охлаждения трубки 12 мин. макс. Размер фокусного пятна 1 мм x 1 мм Тип рентгеновской трубки с постоянным анодным напряжением Обработка данных Матрица реконструкции 512 x 512 Размер элемента изображения.49 мм Функции фильтров реконструкции Сглаженный Стандарт С повышенной резкостью Устройство обработки данных Центральный процессор 64-бит Размер памяти 2 Гб Размеры и вес Гентри см. рисунок Вес 340 кг Рабочая станция 3,2 кг | КТ ангиография (спиральное сканирование) Время оборота 1 сек. Скорость вращения гентри 60 об/мин. Обычный диапазон сканирования 25 см Обычное время сканирования 30 сек. Диапазон задержки начала сканирования сек. Шаг спирального сканирования 1 Время воспроизведения изображения 1 сек/изобр. Толщина среза 1.25 мм Геометрические размеры Апертура 32 см Поле обзора 253 мм Рентгеновские детекторы Тип твердотельный Основные детекторы 408x8 рядов Получение данных 408x8, 408x4, 408x1 Нормирующие детекторы 1 Скорость просмотра 1440 просмотров/сек. Качество изображений Нормальный уровень шума меньше 0.3% Разрешающая способность при низком контрасте 3 мм при 0.3% Параметры измерений: 140 кВ, 15 мА/сек., 10 мм толщина среза, CATPHAN фантом диаметром 8 дюймов, доза облучения 53 mGy (5.3 Rad). Доза измеряется в центре фантома с использованием 10 см контактного датчика (±15% допустимое отклонение) Высококонтрастное пространственное разрешение Стандартное ядро (Окно сглаживания BW=0.5) Предельная разрешающая способность 0.65мм 4.8 пар линий/см при 50% уровне MTF 7.4 пар линий/см при 10% уровне MTF 8.2 пар линий/см при 0% уровне MTF Высокое ядро разрешения (Окно сглаживания BW=1.0) Предельная разрешающая способность 0.35 мм 6.6 пар линий/см при 50% уровне MTF 12.2 пар линий/см при 10% уровне MTF 16.5 пар линий/см при 0% уровне MTF Уровень частотно-контрастной характеристики (MTF) определяется в результате однокоординатного преобразования Фурье функции рассеяния точки с использованием данных элемента изображения вокруг 0.05мм вольфрамовой нити в изоцентре (фокусной точке) |
Компьютерно-томографический индекс дозы (CTDI) Параметры сканирования - 140 кВ, 15 мАс, 2-х сек. время сканирования, 10 мм толщина среза соответствуют всем характеристиками CTDI дозы. Доза проверяется с использованием методологии CTDI в соответствии с Федеральным регламентом 21 CFR 1020.33©. Из-за маленькой апертуры CereTom™ измерения проводились только с фантомом головы. CTDI, выраженный в mGy (Rad): Центр: Поверхность: CTDI100, выраженный в mGy (Rad): Центр: Поверхность: Обработка 3-х мерных цветных изображений Визуализация объемов Целевая По сегментам Метод проекции максимальной интенсивности Функция отображения/обработки Масштабирование Панорамирование Вырезка фрагментов MPR Ортогональные плоскости Изогнутые MPR Скользящая плита Вывод изображения на экран Экранный монитор: 17’’ ЖК Матрица монитора: 1920 x 1200 КТ номер -1,000 до 3,096 Размер выводимых окон: различный Количество окон с предустановленными размерами: 12 Требования, предъявляемые к месту установки оборудования Рабочая температура 15 °C - 35 °C Температура хранения -25 °C - 70 °C Рабочая высота 0-3010 м Рабочая влажность% без конденсации Ровность пола < 3 мм |
Универсальная опора для головы Ослабление рентгеновского излучения < 2мм алюминия Материал акрил Lucite® L Обработка изображений • Выделение «области интереса» • Измерение расстояния между двумя точками • Индикатор отметки (масштаб) • Масштабирование • Добавление/удаление изображений • Добавление комментариев и стрелок • Переориентация • Сохранение содержимого экрана • Режим мультиизображения Установление связи Беспроводная связь стандарт 802.11g USB флеш-карта на 512 MБ (на 8 измерений): DICOM 3.0 • DICOM basic print • DICOM Storage SCU для КТ (архив) • DICOM Media Storage Class Технические требования к системе электропитания Входные данные Ток однофазный Напряжение 90-264В переменного тока/ пиковая мощность 1300 Вт Частота 47-63 Гц Аккумулятор Автономная работа 2 часа Сканирование 4 сканирований в час |

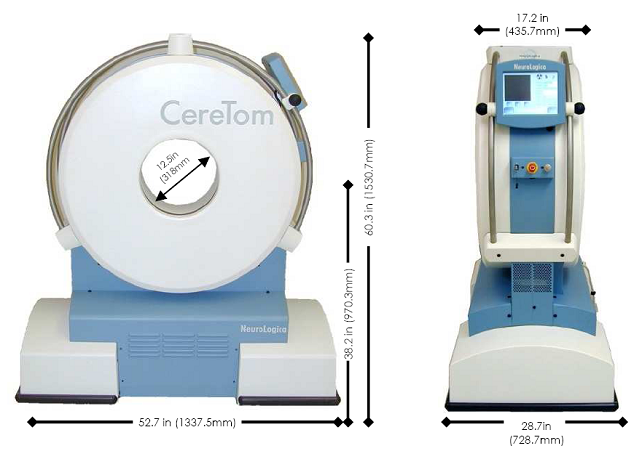

Габаритные размеры КТ CereTom™ в дюймах (мм)
|

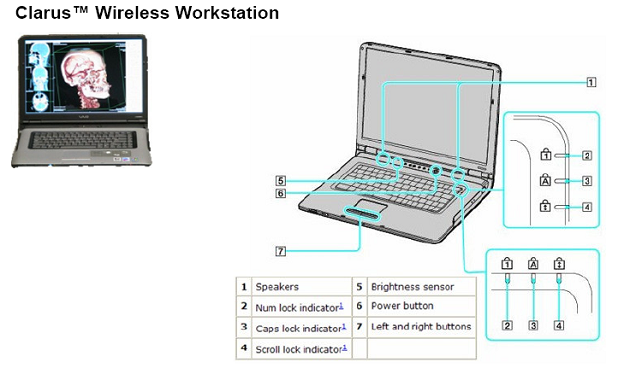

Беспроводная рабочая стация Clarus™
|

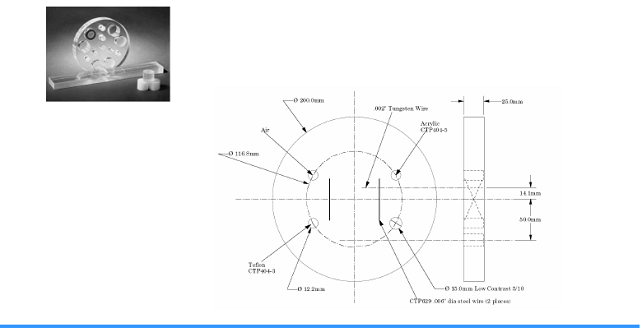

Калибровочный фантом

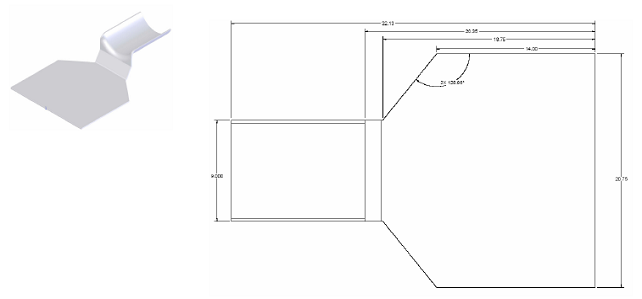

Универсальная опора для головы
| Интерфейс | Высокоскоростной USB (совместим со всеми USB 1.1 портами) Устройство хранения данных USB Mass Storage Сертифицированный Windows XP и Mac OS X |
Эксплуатационные характеристики Скорость передачи интерфейса (макс) | Запись: данные будут определены позже Чтение: данные будут определены позже | |
Требования к системе электропитания Входное напряжение постоянного тока | 4.6В до 5.4В | |
Требования к окружающей среде Температура Рабочая температура ХранениЕ Влажность Рабочая Нерабочая | 0°С до 45°С -45°С до 85°С 8% до 95%, без конденсации 8% до 95%, без конденсации | |
Физические характеристики Ширина Толщина Вес Колпачок | 55.7 мм 19.0 мм 7.8 мм 10.4 г (11.5 г вместе с колпачком) Специально разработанное зажимное приспособление и легкое снятие |

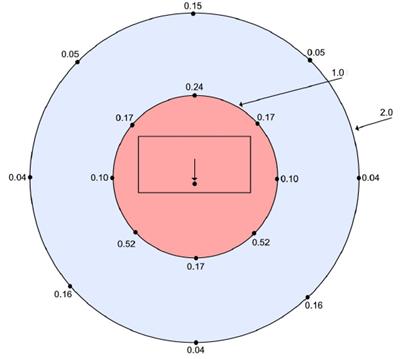

Диаграмма рассеивания излучения Вид сверху
|
|
|
|
|
|
По своей безопасности в отношении облучения КТ CereTom™ очень напоминает мобильны рентгеновский аппарат типа c-arm. Представленные выше показатели были получены при снятой крышке компьютерного томографа. Наличие крышки способствует снижению показателей рассеяния излучения. Не смотря на то, что КТ CereTom™ обеспечивает высокую степень защиты от вредного рентгеновского излучения, никакая конструкция оборудования не может обеспечить полную защиту.
Очень важно, чтобы каждый, кто имеет дело с рентгеновским излучением, был хорошо подготовлен и ознакомлен с рекомендациями Национального Совета по защите и измерению радиационного излучений (NCRP), опубликованными в отчетах NCRP, которые можно заказать по адресу NCRP Publications, 7910 Woodmont Avenue, Room 1016, Bethesda, Maryland 20814, а также с рекомендациями Международной комиссии по радиационной защите и предпринимал необходимые шаги по защите от радиационного поражения.
