Настройка модема D-Link DSL-500T в режиме бриджа с настройкой подключения к Интернет на компьютере под управлением Windows XP

Настройка модема D-Link DSL-500T в режиме бриджа с настройкой подключения к Интернет на компьютере под управлением Windows XP

Подключите модем к сетевой карте компьютера при помощи входящего в комплект кабеля. Подключите телефонную линия к порту “Line” сплиттера, телефон, факс, модем для коммутируемого доступа, мини АТС (при ее наличии) требуется подключать - к порту “Phone” сплиттера, ADSL порт модема – к порту “Modem” сплиттера. Включите питание модема. Убедитесь, что индикатор ADSL на передней панели устройства горит.

Убедитесь, что в настройках сетевого подключения установлен параметр «получить IP автоматически». Ниже в качестве примера приведена настройка компьютера с Windows XP:

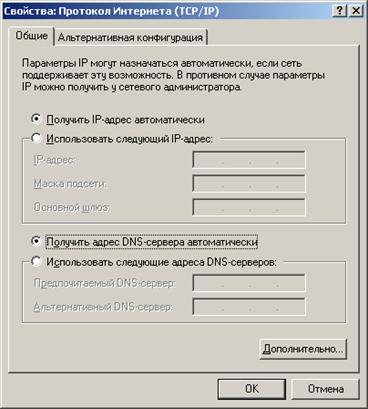

Пуск > Настройка > Панель управления > Сетевые подключения > Подключение по локальной сети > Свойства > Протокол Интернета TCP/IP > Получить IP автоматически, Получить адрес DNS-сервера автоматически:

После этого нажмите кнопку «ОК» и сохраните настройки сетевого подключения.

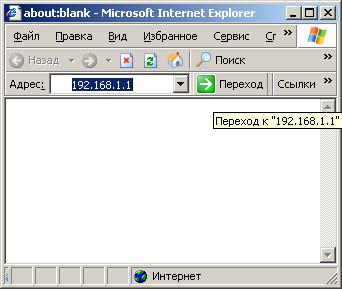

Получите доступ к WEB интерфейсу устройства. Для этого запустите Internet Explorer и наберите в адресной строке IP адрес маршрутизатора: 192.168.1.1

Примечание 1: Предполагается, что устройство имеет настройки по умолчанию.

Примечание 2. Убедитесь, что в свойствах Internet Explorer не прописан прокси сервер

Появится окно для ввода логина/пароля для доступа к WEB интерфейсу устройства, в поле «Пользователь» наберите admin, в поле «Пароль» также наберите admin. Нажмите кнопку «ОК».

После входа в настройке Вы видите экран текущего состояния модема

Для настройки модема выберите меню Setup.

Выберите меню DHCP Configuration и установите значения как показаны на экране.

Выберете меню DNS и установите значения "DNS Relay Selection" равное "Disable DNS Relay".
Поля в разделе User Configuration должны оставаться пустыми.

Выберите меню DSL Setup и убедитесь в том, что установлен режим MMODE.

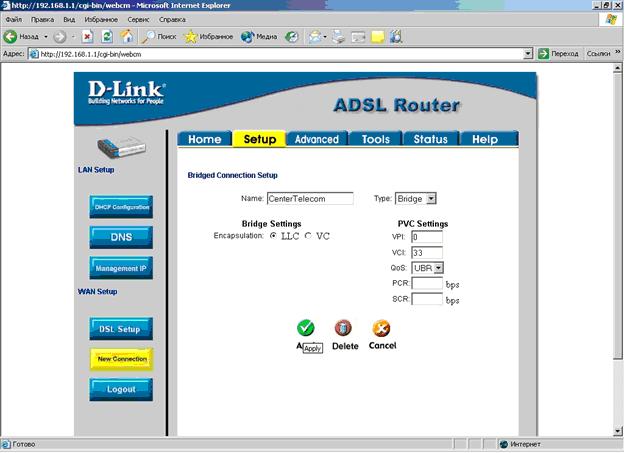

Выберете меню Connection1 и установите параметры:

Name: CenterTelecom Type: Bridge Encapsulation: LLC VPI: 0 VCI: 33 QoS: UBR

Нажмите Apply.

Проверить подключение можно в меню Status -> Connection Status.

Нажав на кнопку Connect можно принудительно активизировать соединение. Данное действие нет необходимости выполнять каждый раз, когда Вы хотите выйти в Интернет, модем сам установит данное соединение.

После этого нужно в создать новое сетевое подключение на компьютере, где следует прописать выданные Вашим провайдером имя пользователя и пароль.
