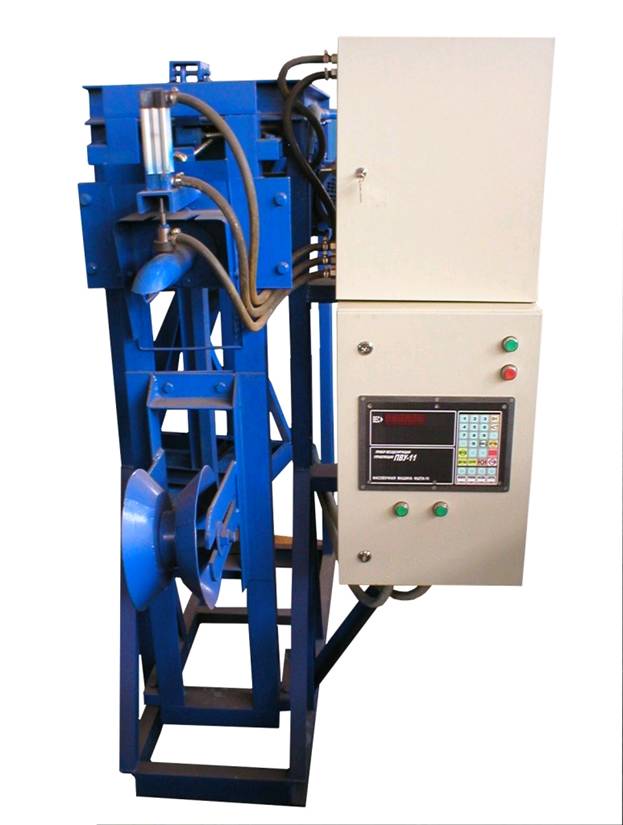

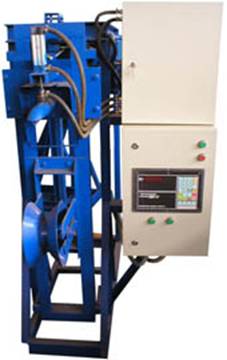

Фасовщик шнекопневматический полуавтоматический ФШПА-1К
НАЗНАЧЕНИЕ
Фасовщик полуавтоматический (фасовочная машина) ФШПА-1 предназначен для весовой фасовки мучнистых, крупнозернистых, сыпучих материалов типа цемента, песка или сухих смесей в мешки с обратным клапаном весомкг.
Вес материала в мешке определяется встроенным тензометрическим весоизмерительным электронным устройством.
Фасовщик имеет в своем составе все необходимые электрические и пневматические узлы и элементы.
Предусмотрена возможность установки сменных наполнительных патрубков (наконечников) для мешков с клапанами шириной 9, 11 и 13 см.
Принудительное наполнение мешков происходит по принципу шнековой подачи материала с поддувом сжатым воздухом.
Насадка мешков на наполнительный патрубок производится оператором вручную. Наполненные мешки сбрасываются на отводящий конвейер с поворотом их на 180°.
Отличием данного фасовщика от пневматических является малое пыление и равномерная подача материала.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Наименование показателей | Единица | Величина |
Производительность (ориентировочно) при фасовке цемента в мешки по 50 кг. с шириной клапана 11 см: | т/ч | 5,0 |
Ширина применяемых мешков | см | 30 - 50 |
Длина применяемых мешков | 30 - 75 | |
Ширина клапана применяемых мешков | см | 11 (9, 13) |
Ширина клапана мешка | мм | 11 (9, 13) |
Величина дозы | кг | 10 - 50 |
Точность фасовки | % | 1 |
Давление сжатого воздуха | МПа | 0,5 - 0,7 |
Расход воздуха, не более | л/мин | 390 |
Система пылеудаления (аспирации) | внешняя | |
Габаритные размеры, не более | ||
длина | мм | 1900 |
ширина | мм | 1700 |
высота | мм | 1600 |
Напряжение питания | В | 380 |
Мощность электродвигателя | кВт | 2,2 |
Рабочий диапазон температур | °С | -10…+40 |
Температура фасуемого материала, не более | °С | 85 |
Масса, не более | кг | 450 |
УСТРОЙСТВО И РАБОТА

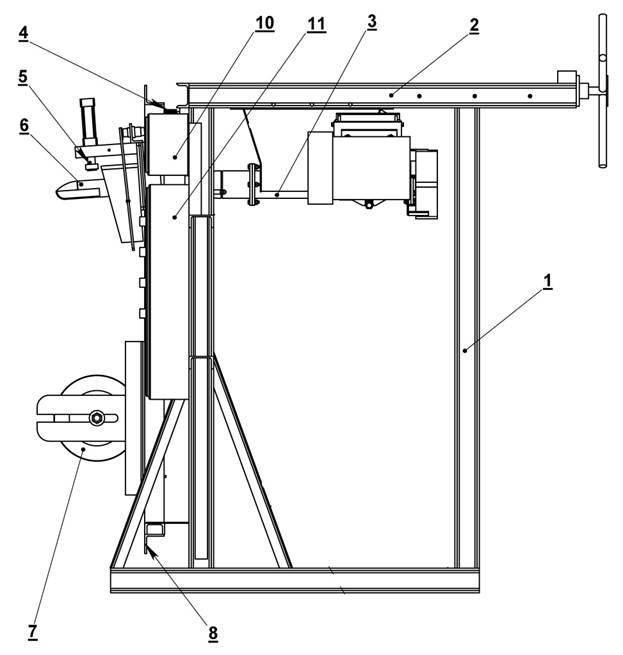

Основные узлы фасовщика ФШПА-1

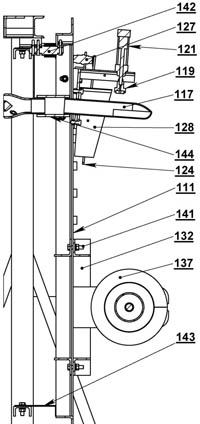

Фасовщик состоит из корпуса (39), шнека (79) с приводом от электродвигателя через клиноременную передачу. Подшипниковый узел отделен от корпуса фасовщика уплотнительным узлом (65), имеющим двойное лабиринтно-сальниковое уплотнение. Мешок одевается на наконечник (118), который через гибкий переход (144) и пневматический узел (50) крепится к корпусу фасовщика через фланцевое соединение. В пневматическом узле (50) имеются патрубки для подвода сжатого воздуха (52). При выполнении фасовки мешок одевается на наконечник (118) и включается подача воздуха в трубки (18). Воздух раздувает мешок, после чего включается привод шнека, и смесь из бункера подается в мешок одновременным действием шнека и сжатого воздуха. Весовая рама (111) крепится к конструкции фасовщика упругими пластинами (143). Вес рамы вместе с мешком передается на тензометрический датчик (142). Загрузочный патрубок (117) соединяется с подающим узлом через гибкий шланг (144) и закрыт кожухом (128). При надевании мешка отклоняется проволочная рамка (124) и срабатывает бесконтактный датчик мешка (127). Мешок прижимается к патрубку прижимом (119) с резиновой вставкой, приводимым пневмоцилиндром (121). Мешок опирается на механизм сброса (колесо) (137), закрепленное на подвижной рамке (132). |
|

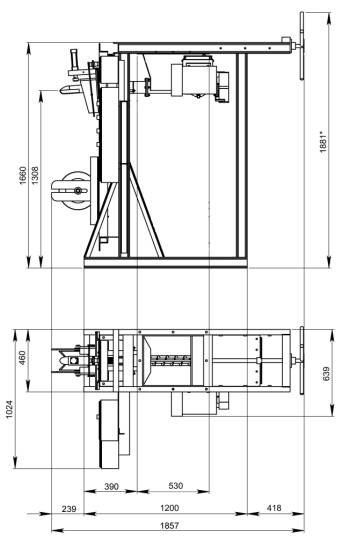

ГАБАРИТНЫЕ РАЗМЕРЫ
ФШПА-1К | |
|
