Оборудование и трубопроводы атомных энергетических установок. Сварка и наплавка, основные положения (стр. 18 )

Условное обозначение сварного соединения	Конструкционные элементы	Способ сварки	S = S1, мм	h, мм	е, мм	е1, мм
подготовленных кромок свариваемых деталей	шва сварного соединения	Номинальное значение	Предельное отклонение	Номинальное значение	Предельное отклонение	Номинальное значение	Предельное отклонение

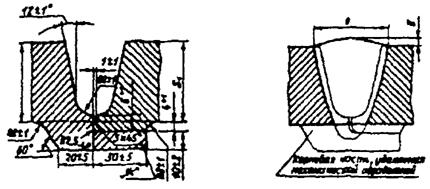

1-07 (С-7)			10	180	40	±0,1h	82	±12	48	±8
200	45	88	50
220	50	92	52
240	55	97	54
260	60	102	56
280	65	107	58
300	70	112	60
350	80	120	64

Таблица П3.15

Условное обозначение сварного соединения	Конструкционные элементы	Способ сварки	S = S1, мм	е, мм	g, мм
подготовленных кромок свариваемых деталей	шва сварного соединения	Номинальное значение	Предельное отклонение	Номинальное значение	Предельное отклонение

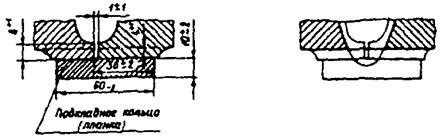

1-09 (С-9)	Зазор между «усом» и свариваемой деталью не должен превышать 2 мм Вариант с подкладным кольцом или планкой	10 30	30	48	±8	3,0	+2,5 -2,0
			35	53
			40	58
			45	64	±10	3,5	±2,5
			50	69
			55	74
			60	78
			65	85	±12	4,0	±3,0
			70	89
			75	93
			80	97

Таблица П3.16

Условное обозначение сварного соединения	Конструкционные элементы	Способ сварки	S = S1, мм	е, мм	g мм
подготовленных кромок свариваемых деталей	шва сварного соединения	Номинальное значение	Предельное отклонение	Номинальное значение	Предельное отклонение
1-10 (С-10)				60	64	±10	3,5	+2,5 -2,0
	70	68
	80	74	±12	4,0	±3,0
	90	78
	Вариант с подкладным кольцом или планкой	100	82
			10	120	89
	30	140	97
	160	105
	180	113
	200	120

Таблица П3.17

Условное обозначение сварного соединения	Конструкционные элементы	Способ сварки	S = S1, мм	е = е1, мм	g = g1, мм
подготовленных кромок свариваемых деталей	шва сварного соединения	Номинальное значение	Предельное отклонение	Номинальное значение	Предельное отклонение
1-11 (С-11)			11 30 40 52	14	15	±4	2,0	±1,5
				16	16
				18	17
				20	18
				22	20
				25	22	±5	2,5	+2,0 -1,5
				28	24
				30	25
				32	27
				36	29
				40	32	±6	2,5	+2,5 -1,5
				45	35
				50	38
				55	43	±8	3,0	+2,5 -2,0

Таблица П3.18
