Монтаж электрического теплого пола
Теплый пол вида «электрический» очень практичен в эксплуатации. Система позволяет равномерно распределить тепло по всей площади помещения и избежать от конвективных потоков. Обычно комплектация системы состоит из нагревательных электрических кабелей, монтажных направляющих и терморегуляторов.
Сама по себе установка электрического пола не трудная, ее можно установить и самостоятельно, поскольку все схемы по монтажу прилагаются в руководстве. Терморегулятор размером с электрическую розетку крепится на стене, все остальные составляющие скрыты под напольным покрытием. Система электрического теплого пола удобна тем, что необходимая температура устанавливается автоматом. Электрическому теплому полу не нужна профилактика, он может прослужить столько, сколько и напольное покрытие.
Технология монтажа электрического теплого пола.
Схема укладки.
Составляя схему укладки системы, отмечаются места где будут располагаться терморегулятор и температурный датчик, а так же расположение нагревательного кабеля и муфт.
Рекомендуется не монтировать кабеля под мебелью или сантехническими приборами. Это облегчит вам монтаж системы, а также экономию электроэнергии.
Подготовка места под датчик и терморегулятор.
Необходимо подготовить место где будет стоять датчик температуры и терморегулятор. В стене и полу прорубывают штробу для датчика, терморегулятора и соединительного провода (сечение 20*20).
Укладка теплоизоляции.
Теплоизоляция нужна, чтобы не было потерь тепла, то есть не уходило вниз. А для прочности стяжки можно набить сетку для армировки или сделать на слое теплоизоляции отверстие на каждом квадратном метре диаметром до 15 см.
Крепление монтажной ленты.
Производят монтаж ленты или металлической сетки. С помощью крепежных элементов на этих составляющих крепится кабель. Кстати, рекомендуется между лентой и изоляцией проложить алюминиевую фольгу, которая способствует ровному распределению тепловых потоков.

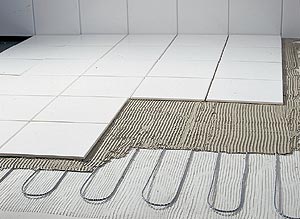

Монтаж кабеля.
Для начала отмечаем зоны обогрева, согласно ранее составленной схемы. Раскладываем провод по поверхности равномерно, при этом обходим зоны, где расположена мебель, трубопровод или электрический кабель.
Крепится кабель на металлической сетке или монтажной ленте с помощью креплений. Помните, что кабель теплого пола не должен соприкасаются или пересекаться между собой. При укладке нельзя перегибать или перекручивать кабеля. Необходимо соблюдать шаг укладки(2.5,20 и 12.5см). Соединительные муфты желательно расположить на прямых участках раскладки. Не включайте в сеть кабель, пока полностью не размотаете его, а также на прямую. Подключение системы только через терморегулятор.
Установка датчика и терморегулятора.
Терморегулятор устанавливают в стене, высота от пола см.
Подключение происходит строго по инструкции, прилагаемой к системе. Датчик помещают в гофрированную трубку, один конец которой заглушен для предотвращения попадания раствора при производстве стяжки.
Заливаем стяжку.
После установки кабеля и других составляющих системы приступаем к монтажу стяжки, толщина которой не должна быть больше 5 см. Нельзя допустить воздушных карманов в области кабеля. Такое чревато перегреванием провода, что может спровоцировать какое-либо повреждение.
Подготовка системы к эксплуатации.
Раствор высыхает, проверяем сопротивление электрического пола, делаем настилку напольного покрытия.
