Техническое описание

Техническое описание

СОДЕРЖАНИЕ

I) Несущий каркас конструкции

II) Тентовое покрытие

III) Боковые стены

IV) Кассетные полы

V) Двери

VI) Анкеровка (крепление к основанию)

VII) Дополнительное оборудование

VIII) Предельно допустимые нагрузки и воздействие (ветер и снег)

IX) Транспортировка и монтаж сооружения

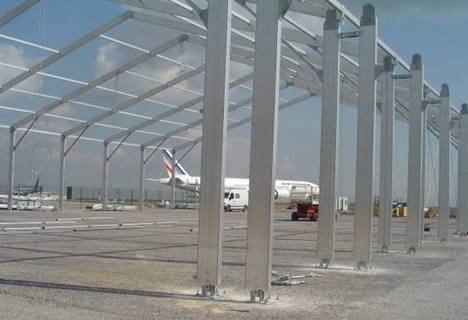

I)  Несущий каркас конструкции

Длина 30 м

Пролет (ширина) 20 м

Боковая высота 4 м

а) Основные типы алюминиевых профилей

*Prostock 20 м высота 3 м: стойка 400/115 мм усиленная

полуферма (балка) 320/115 мм усиленная

б) Несущие порталы каркаса (рамы, расположенные с шагом 5м)

*алюминиевые профили несущих рам, полуфермы

Каркас крыши и некоторые соединительные элементы из анодированного алюминия

*Тросы ветровой связи крыши в гальванизированной стали для устойчивости (прочности) структуры

*Снеговые кабели

*Профиль с направляющими для натяжения крыши

Несущие порталы каркаса (рамы, расположенные с шагом 5м)

*алюминиевые профили несущих рам, полуферм, стоек торцов и продольных балок изготавливаются из неанодированного алюминия, кроме опорных прогонов, на которые ложатся тенты покрытия;

*опорные пластины и крепежные детали изготавливаются из горячеоцинкованной стали;

*крепежные натяжные детали изготовлены из горячеоцинкованной стали;

*антиветровые и антиснеговые тросы изготавливаются из горячеоцинкованной стали;

*прочий крепеж – кадмированный.

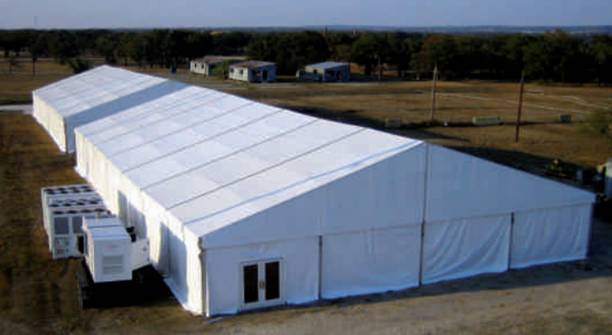

II)  Тентовое покрытие

а) Внешний слой крыши

Тентовое покрытие двухслойное:

Верхний (силовой) тент из полиэфирного материала с ПВХ покрытием с 2-х сторон, огнестойкое.

Внутренний (теплоизоляционный) внутренний слой крыши из полиэфирного материала с ПВХ покрытием, 400 г/м2, прозрачный белый цвет, огнестойкое по французскому стандарту М2.

Внутренний слой крыши усиливает теплоизоляцию и удерживает конденсатную влагу.

III) Боковые стены

а) Внешняя часть: панели «сэндвич» с ПВХ наполнителем

*Конструкция каркаса

Периферийные балки, также используются для кассетного покрытия пола. Верхний канал из анодированного алюминия c интегрированным концевым креплением для соединения с периферийными столбами (опорами) структуры.

*Ламинированная облицовочная панель

Две гладкие снаружи стенки с ПВХ покрытием, толщиной 3мм. Внутри стенки плотно заполнены изолирующей полиэтиленовой пеной на толщину 25 мм. Каркас панели из анодированного алюминия толщиной 30 мм имеет наружную и внутреннюю вырезку для соединения смежных панелей за счет сцепления каркасов. Каркас позволяет соединять панели лицом вниз без риска ухудшения состояния (износа) вследствие контакта (деталей). Огнестойкость по французскому стандарту М2.

б) Внутренняя часть: двусторонние стены

Двусторонние внутренние стены из ткани с ПВХ покрытием, вес +/- 490 г/м2, прозрачный белый цвет. Огнестойкость по французскому стандарту М2. Натяжение обеспечивается эластичными плоскими стропами.

IV) Кассетные полы

Конструкция каркаса

*к опорным пластинам опорных стоек каркаса по всему периметру структуры закрепляют специальные несущие профили, на которые настилаются щитовые панели полового покрытия

* стержни (рельсы) из гальванизированной стали помещены параллельно длинной стороне структуры, обычно с 1-2х метровыми интервалами.

Кассеты

Кассеты 1,0 х 2,0 м выполняются из многослойной фанеры толщиной около 22 мм. Поверхность - анти-скользящая с внешней стороны, гладкая - внизу. Специально обработанные защищенные края (protected edges with special treatment). Устойчивость и соединение между кассетами обеспечиваются профилями из анодированного алюминия имеющего наружную и внутреннюю вырезку для скрепления кассет пола вдоль длинной стороны каждой кассеты. На внутренней стороне для обеспечения устойчивости имеются центральные деревянные планки.

V)  Двери

Входные двери – 3 шт.

Три 2-хстворчатые двери из алюминия с круглым окошком разбираются на 4 части, которые будут собраны на месте строительства для создания жесткой рамочной конструкции.

VI) Анкеровка (крепление к основанию)

Предусматривается анкеровка постройки опорными пластинами и анкерами для стандартного основания (почвы).

VII)  Дополнительное оборудование

1. Освещение 300 люкс

Электрические система включает распределительный щит, флюорисцентные лампы из расчета 300 люкс света на метр поверхности пола, аварийное освещение над входными дверьми, включая стабилизационный блок помощи, и световые указатели.

1. Отопление

Воздушный обогреватель - IMAC 2000 S

Технические характеристики IMAC 2000 S:

Тепловая мощность, кВт	185
Потребление топлива, л/ч	15,3
Производительность вентилятора, м3/ч	12000
Мах сопротивление вентилятора, Па	600
Потребление тока при 400 В, А	8,5
Диаметр выходного отверстия, мм	300/500/600
Диаметр дымохода, мм	200
Вид топлива	дизельное топливо
Габариты (в упаковке), см	240 х 80 х 137
Вес (в упаковке), кг	545

Описание:

•Обшивка из нержавеющей стали.

•Стандартная модель с рамой и отверстиями для погрузчика и проушинами.

•Конструкция для штабелирования с проушинами для крана.

•Запираемая панель шкафа управления и отсек камеры сгорания с отверстиями под электрокабель и топливные шланги.

•Промышленная горелка с управлением пламенем.

•Полностью автоматизированный контроль за горением с разъемом термостата.

•С защитой от перегрева и ограничителем температуры выходящего воздуха.

•Защита вентилятора и термодатчики отключаются с пульта управления.

•Съемный выходной фланец диам. 500 или 600 мм (фланец рециркуляционной трубы имеется в наличии с комплектом принадлежностей).

•Многофункциональная головка распределения теплого воздуха на 3-6 труб.

VIII)  Предельно допустимые нагрузки и воздействие (ветер и снег)

Сопротивляемость описанных в данном предложении конструкций была рассчитана согласно следующим климатическим нагрузкам, определенным ныне действующим во Франции Регламентом о Снеге и Ветре (Правила N. V.65)

Снеговая нагрузка: 166 кг*с/м2

Ветровая нагрузка: 80 км/ч

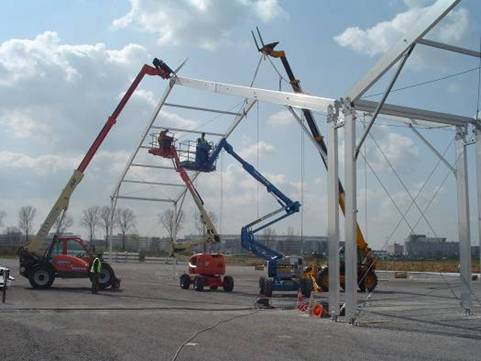

IX) Транспортировка и монтаж сооружения

Длина пролета, м	20
Высота стен, м	4,0
Шаг несущих ферм, м	5,0
Высота в коньке, м	8,48
Кол-во человек для сборки	5
Время монтажа, ч	288
Упаковка длиной до 50 м	1*40’
Вес упаковки длиной до 50 м, кг	5280
