1 ВВЕДЕНИЕ
1.1 Цель документа
Руководство пользователя адресовано лицу, применяющему Комплексную информационную систему (КИС) регионального подпортала ЕСИМО по акватории и прибрежным территориям дальневосточных морей и прилегающей части Тихого океана для решения собственных научно-производственных задач.
Целью документа является описание способов использования составных блоков КИС для того, чтобы обеспечить пользователям возможностей самостоятельно решать все основные задачи, на которые нацелена КИС по тематике прикладной задачи.
Документ содержит сведения о назначении и специфике ПЗ, основных понятиях и определениях, требования к уровню подготовки и аппаратно-программным средствам АРМ пользователя, пользовательских настройках при подготовке к работе, описание операций и выполняемых функций, рекомендации по освоению, действиях в случае аварийных ситуаций.
Разработка документа выполнена в ТОИ ДВО РАН. Адрес для контактов:
Тел.: (4
E-mail: *****@
1.2 Обзор документа
Настоящий документ состоит из следующих разделов:
Раздел 1 «ВВЕДЕНИЕ»
Раздел 2 «НАЗНАЧЕНИЕ КИС»
Раздел 3 «ИСПОЛЬЗОВАНИЕ СОСТАВНЫХ КОМПОНЕНТОВ КИС» - рассматривается функции, интерфейс и порядок работы пользователя с составных блоками КИС: «АК представления» и «Прикладные приложения» в контексте возможностей использования профиля регионального подпортала для КИО ЕСИМО (http://portal. esimo. *****/portal), или автономно (web-приложение http://*****/data/cdrom/kis/, копия DVD http://*****/data/cdrom/kis/).
1.3 Основные определения и сокращения
Пользователь программного комплекса (АПК) | Лицо, применяющие АПК для решения собственных прикладных задач |
|
Руководство пользователя | Обеспечивает пользователям возможность самостоятельно решать основные задачи, на которые нацелен АПК |
|
АРМ | Автоматизированное рабочее место |
|
Прикладная задача (ПЗ) | Совокупность аналитических представлений, подготовленных организациями-участницами подпрограммы ЕСИМО по заданной тематике. |
|
КИС | Комплексная информационная система для реализации ПЗ |
|
Информационный ресурс (ИР) | Совокупность данных, получаемых от организаций-поставщиков информации об обстановке в Мировом океане, представляемая через поставщик данных и загруженная через ВБД в АК |
|
Категории используемых узлов ЕСИМО | Центральный распределенный информационно-технологический узел (РЦИТУ). Обеспечивает основной вход в ЕСИМО и взаимодействие с внешними системами, обслуживание. Выполняет управление работой системы в целом. Региональный информационно-технологический узел по дальневосточному региону (РИТУ ДВ - ДВНИГМИ). Обеспечивает вход в ЕСИМО региональных пользователей и информационное обеспечение на региональном уровне. Выполняет управление работой системы по зоне ответственности. Ведомственный информационно-технологический узел (ВИТУ). Выполняют сбор и интеграцию информации в зоне ответственности организации-поставщики информации по тематике ПЗ. |
|
Портал | Единая точка доступа к разнородным информационным ресурсам и приложениям. Применение термина «портал» следует связывать не с информационной направленностью материала, а с концепцией построения архитектуры. Архитектура портала предполагает наличие ядра системы и набора компонент (портлетов), обеспечивающих основную функциональность портала. |
|
Портлет | Веб-компонет (расширение сервлета), управляемый портлетным контейнером, который обрабатывает запросы и генерирует динамический контент. Портлеты используются порталом как компоненты пользовательского интерфейса, которые предоставляют уровень отображения для информационной системы. |
|
АК | Аналитический комплекс |
|
Аналитическое представление (АП) | Набор визуальных элементов, сформированных аналитиком. Содержат данные, загруженные через ВБД в АК. |
|
Элемент аналитического представления | Один из визуальных элементов отображения информации: таблица, график, карта. |
|
Показатель | Количественная или качественная характеристика объекта или процесса, полученная в результате измерений, наблюдений, вычислений |
|
Информер | Информер представляет собой автоматически обновляющийся информационный блок, который размещается на любом портале для предоставления посетителям дополнительной информации |
|
Агрегация | Объединение данных показателя по заданному условию |
|
Фильтрация | Выборка показателей по заданному пользователем условию |
|
БИД | База интегрированных данных (внутренняя БД, ВБД) |
|
СРБД | Система распределенных БД |
1.4 Порядок ведения и использования
Разработка и сопровождение технологии КИС осуществляется в лаборатории 1/5 информатики и мониторинга океана ТОИ ДВО РАН. В рамках сопровождения эксплуатации КИС проводится консультационное обслуживание и рассылка DVD. Использование технологии не должно противоречить положениям Закона РФ об интеллектуальной собственности [1].
Для документов технологии устанавливается следующая схема назначения версий:
1. Первая цифра изменяется в случае кардинальных изменений.
2. Вторая цифра изменяется в случае существенных изменений.
3. Третья - в случае уточнений, исправления ошибок, незначительных поправок.
Текущая версия – 1.0.0.
1.5 Нормативные ссылки и рабочие документы
ГОСТ 34.601.90 «Автоматизированные системы. Стадия создания».
ГОСТ 34.603.92 «Информационные технологии. Виды автоматизированных испытаний информационных систем».
РД 50-34_698-90 Методические указания. Информационная технология. Комплекс стандартов и руководящих документов на автоматизированные системы.
Документация на информационные технологии ЕСИМО. Требования к содержанию и оформлению. – Обнинск: ГУ «ВНИИГМИ-МЦД». – 2006. – с.29.
Технология ведения интернет - портала и автоматизированных рабочих мест пользователей ЕСИМО. Технические спецификации программных компонент портала ЕСИМО (версия v.1.0.2 от 01.01.2001. Обнинск, 2010. – 18 с.
Концепция полномасштабной Единой государственной системы информации об обстановке в Мировом океане. III этап ( гг.).
2 НАЗНАЧЕНИЕ КИС
КИС предназначена для реализации ПЗ «Оценка влияния естественных изменений и природопользовательской деятельности на состояние морской среды и прибрежно-морских экосистем дальневосточных морей» (Японское, Охотское моря и сопредельные районы)» – ТОИ ДВО РАН.
Идентификация:
Разделы и направления КИО ЕСИМО [2]:
- Направление А1 КИО ЕСИМО: Оценка состояния природной среды, в том числе морской среды, в открытом океане, морях и прибрежных регионах Российской Федерации.
- Разделы направления КИО:
1) А13_а – Экологическая безопасность (прибрежная зона):
A1З_а_1 - Оценка экологического состояния среды и загрязнения морских вод (Японское и Охотское моря).
A1З_а_2 - Загрязнение атмосферы в прибрежных районах (Японское море).
А13_а_3 - Оценка фонового состояния морской среды по гидрологическим и гидрохимическим показателям (Японское море).
А13_а_4 - Оперативная оценка состояния морской поверхности различных участков акватории зал. Петра Великого в режиме on-line телекоммуникационного видео-мониторинга.
А13_а_5 - Биологические последствия загрязнения залива Петра Великого.
2) А13_б – Сохранение естественной среды и видового разнообразия (Японское море):
А13_б_1 - Состояние объектов особо охраняемых природных территорий (ООПТ) Приморского края.
А13_б_2 - Оценка динамики изменений ихтиофауны зал. Петра Великого.
А13_б_3 - Оценка процессов биоинвазии и интродукции чужеродных видов в морских экосистемах.
А13_б_4 – Биоразнообразие прибрежно-морских территорий. Охраняемые виды.
3) А14 Антропогенные нагрузки на окружающую среду в направлении «суша-море»:
А14_1 - Оценка реакции воздействия антропогенных факторов на морскую биоту по отдельным видам и показателям.
А14_2 - Эколого-экономическая оценка антропогенных воздействий.
- Направление А2 КИО ЕСИМО: Морская деятельность в Российской Федерации.
- Разделы направления КИО:
1) А24 - Освоение, использование, производство и охрана биологических ресурсов в Мировом океане:
А24_2 – Промысловые морские беспозвоночные, водоросли и травы.
А24_2 - Оценка показателей и объектов марикультуры Приморского края.
А24_3 – Роль промысла в изменении состава и численности ихтиофауны.
- Направление А3 КИО ЕСИМО: Оценка социально-экономической обстановки в прибрежных регионах Российской Федерации.
- Разделы направления КИО:
А3_1 - Дальневосточный регион как объект КУПЗ.
Назначение ПЗ: Комплексное информационное обеспечение средствами ЕСИМО научных исследований и прибрежно-морского природопользования для реализации программ комплексного управления прибрежной зоной (КУПЗ) и обеспечения устойчивого регионального развития.
Реализация ПЗ: Осуществляется путем разработки и сопряжения с АПК ЕСИМО компонентов комплексной информационной системы (КИС) «Природопользование, состояние и тенденции изменений морской среды прибрежных и сопредельных районов дальневосточных морей России» http://*****/data/cdrom/kis/.
КИС строится на основе разработанных Методических спецификаций прикладной задачи ТОИ ДВО РАН комплексного информационного обеспечения (КИО) морской деятельности ресурсами ЕСИМО http://data. *****/system/instance/files/501481.doc , 2011 г.).
Информационная база КИС, включая структурированную цифровую информацию, текстово-графические файлы данных, ГИС-слои и геосервисы, включена в СРБД ЕСИМО [8].
Все существующие по тематике ПЗ и разработанные web/автономные приложения (http://esimo. *****/res/?mm=1) переведены в портлеты со сборкой через настройки JbossPortal в требуемые страницы и профили [6, 7]. Использование сервисов портала ЕСИМО в части настройки профиля подпортала в виде набора портлетов, реализующих презентационную функциональность КИС, оформлено в виде портлетного приложения для интеграции в портал ЕСИМО на основе “Технических спецификаций по разработке портлетных приложений портала ЕСИМО” и технологии JSR 286.
Разработка приложений КИС осуществляется на серверах центрального узла ЕСИМО, опытная эксплуатация и ввод в действие приложений производится с применением сервера узла РИТУ-ДВ (ДВНИГМИ) по дальневосточному региону http://portal. esimo. *****/portal по мере его готовности.
Данное портлетное приложение принадлежит к зоне отвественности организации-поставщика информации по тематике ПЗ и физически расположено в структуре портала на серверах ЕСИМО. Составные элементы КИС разделяются на два типа: статические и динамические. Статические составляющие КИС содержат текстово-графическую информацию и полностью включены в состав КИС (располагаются на сервере ЕСИМО). Динамические составные элементы КИС включают в себя как текстово-графическую информацию (входит в состав КИС и располагается на сервере ЕСИМО), так и интерактивные разделы, использующие удаленные программные вызовы для взаимодействия и получения информации из информационных систем, расположенных на серверах организации-поставщика информации.
3 ИСПОЛЬЗОВАНИЕ СОСТАВНЫХ КОМПОНЕНТОВ КИС
Составные компоненты КИС состоят из отдельных внешних и встроенных блоков, обеспечивающих хранение, обработку и выдачу по запросу пользователя требуемой информации: «АК представления», «ГИС представления», «Прикладные приложения и ведение БД» в контексте поддержки профиля подпортала.
3.1 АК представления
3.1.1 Назначение, область и порядок применения
Целью данного раздела документа является описание возможностей Пользователя Аналитического комплекса для просмотра созданных Аналитиком (Администратором) [9] с использованием ИР КИС визуальных представлений - аналитических отчетов на базе показателей ПЗ ТОИ, полученных из СРБД ЕСИМО по профилю тематики ПЗ и способов их модификации.
Профиль ПЗ в АК состоит из набора самостоятельных тематических разделов и содержит набор показателей ИР об обстановке в Мировом океане, загруженных через ВБД в АК.
3.1.1.1 Профиль КИС в АК для реализации представлений ПЗ
Табличные данные ВБД сгруппированы по трем тематическим рубрикам согласно спецификациям ПЗ по тематике проекта (рис. 3.1).

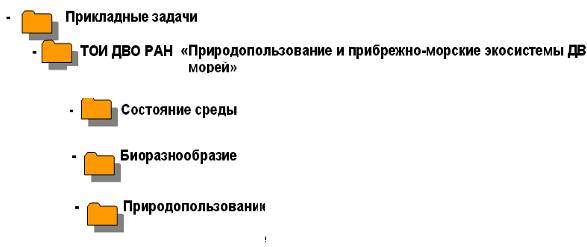

Рисунок 3.1 – Тематические рубрики АК представлений ПЗ ТОИ
По состоянию на 05.06.2012 г. пользователю доступны следующие аналитические представления:
В разделе «Состояние среды»:
- Средние многолетние значения температуры и солености северо-западной части Японского моря на стандартных горизонтах;
- Волнение опасное: повторяемость опасных и особо опасных волн в северо-западной части Тихого океана;
- Загрязнение тканей морских гидробионтов тяжелыми металлами;
- Концентрация загрязняющих веществ в атмосфере г. Владивостока ;
- Концентрация тяжелых металлов в донных осадках в заливе Петра Великого Японского моря;
- Ледовые условия Берингова моря;
- Ледовые условия Японского моря;
- Ледовые условия Охотского моря;
В разделе «Биоразнообразие»:
- Таксономический состав южных мигрантов залива Петра Великого Японского моря;
- Таксономический состав ихтиофауны залива Петра Великого Японского моря;
В разделе «Природопользование»:
-Заповедные территории Приморского края;
- Оценки показателей и объектов марикультуры Приморского края;
- Стоимостная оценка морских биоресурсов;
После подключения согласно заявке к АК всех занесенных в СРБД шестидесяти ИР количество АП, доступных пользователю в каждом из перечисленных, разделов будет дополнено (согласно Приложению).
3.1.1.2 Область применения
Аналитический комплекс предназначен для подготовки и представления потребителям федерального и регионального уровней аналитической информации об обстановке в Мировом океане, полученной в ходе решения различных ПЗ комплексного информационного обеспечения (КИО) ЕСИМО [2].
АК обеспечивает обработку, анализ количественных и качественных характеристик (показателей) морской среды и морской деятельности Российской Федерации и используется для предоставления аналитической информации участникам ЕСИМО.
3.1.1.3 Описание возможностей
Тематический блок АК ПЗ ТОИ позволяет проводить интегральную оценку природопользовательской деятельности в ДВ регионе и состояния прибрежно-морских экосистем ДВ морей путем выдачи аналитических представлений.

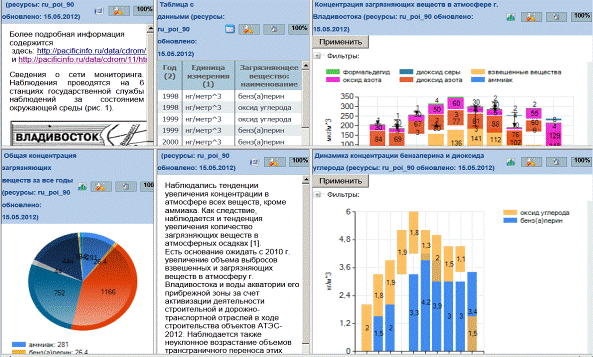

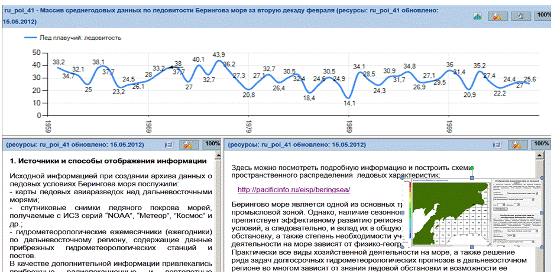

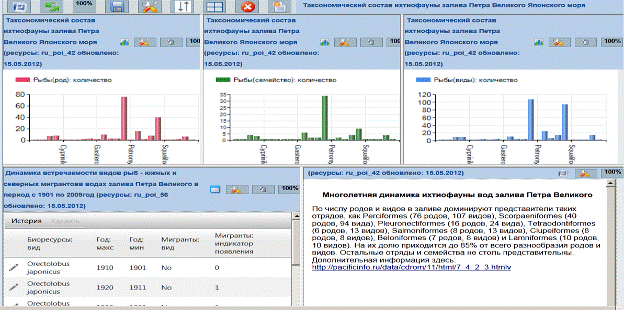

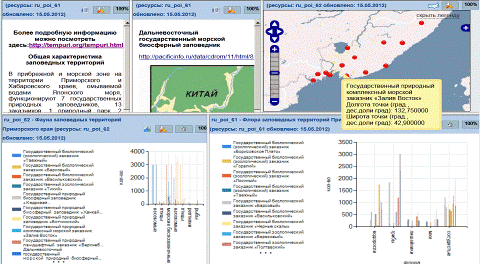

Аналитические представления могут содержать таблицы, графики, диаграммы и карты, выдаваемые в стандартизованном виде и основанные на ресурсах ВБД по тематике ПЗ.
Пользователь может просматривать и экспортировать в формат MS Word 2007 готовые аналитические представления.
3.1.1.4 Уровень подготовки пользователя
Пользователь должен обладать знаниями, достаточными для работы с операционной системой Windows и веб-браузером.
3.1.1.5 Перечень эксплуатационной документации
Перечень эксплуатационных документов, с которым необходимо ознакомиться:
- Данное руководство, составленное на основе документации разработчика АК.
3.1.1.6 Виды деятельности, функции
Тематический блок КИС в АК предназначен для создания и использования аналитических отчетов на базе показателей ПЗ ТОИ, полученных из ИР СРБД использованием технологии интеграции информационных ресурсов, и их отображения с помощью различных визуальных представлений.
Общими функциями АК в концепции КИО ЕСИМО являются:
- - Выполнение задач целевого информационного сопровождения актуальных задач морской деятельности, крупных проектов или важных разовых операций в море, на континентальном шельфе и прибрежных территориях России посредством предоставления на автоматизированные рабочие места органов планирования и текущего управления этими операциями и проектами информации в требуемом объеме, видовом составе, географическом масштабе, форме и частоте представления.
- - Оказание аналитической поддержки руководителям при принятии управленческих решений в условиях ограниченных ресурсов.
3.1.2 Программные и аппаратные требования к средствам пользователя
Для работы пользователя с АК необходима рабочая станция со следующими характеристиками:
- Процессор Pentium IV 2,4 Ггц или выше.
- ОЗУ 512 Мб или больше.
- Не менее 10 Гб свободного места на жестком диске.
- Экран с разрешением не ниже 1024*768.
- Мышь, клавиатура.
На рабочем месте должно быть установлено следующее программное обеспечение (ПО):
- Операционная система MS Windows версии XP или выше.
- Веб-браузер Internet Explorer версии 7.0 или выше.
- Офисный пакет MS Office версии 2003 или выше.
3.1.3 Описание операций
Основная работа пользователя осуществляется в окне «Аналитический отчет» (рис. 3.2).

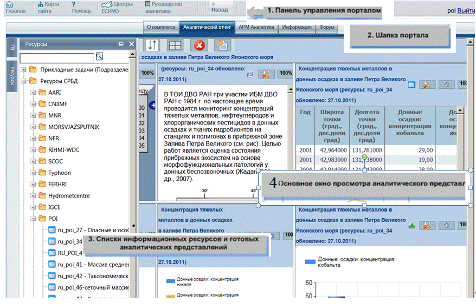

Рисунок 3.2 - Основное окно портала АК
Области окна пользователя содержат:
[1.] Панель управления порталом. Содержит ссылки на основные страницы управления порталом.
[2.] Шапка портала. Содержит название портала, ссылку на основной раздел и функциональные кнопки.
[3.] Списки ИР и готовых аналитических представлений. Содержит разделы: ИР и Представления, фильтрация показателей и скроллинг прокрутки списков.
[4.] Основное окно просмотра аналитического представления. Содержит разделы аналитического представления, функциональные кнопки управления аналитическим представлением, а также функционал управления для каждого раздела представления.
1) Панель управления порталом содержит следующие элементы:
- Переход на главную страницу портала.
- Просмотр карты сайта.
- Раздел помощи.
- Переход на список центров ЕСИМО.
- Руководство пользователя портала ЕСИМО.
- Свернуть/Развернуть логотип в шапке. По данной ссылке сворачивается шапка портала.
2) Шапка портала содержит название портала, ссылку и функциональные кнопки перехода по следующим разделам:
[1.] Название портала. Содержит аббревиатуру портала и ее расшифровку.
[2.] Ссылка. При нажатии на шапку происходит переход по ссылке в основной раздел системы.
[3.] Функциональные кнопки перехода по разделам. Содержит закладки:
- информацию о комплексе. При нажатии происходит переход к разделу описания самого АК и его функционального назначения;
- аналитический отчет. При нажатии происходит переход к режиму просмотра ИР и аналитических представлений;
- помощь. Содержит руководство пользователя, аналитика и администратора.
Шапку портала можно свернуть или развернуть с помощью элемента
на панели управления порталом
3) Панель списка ИР и аналитических представлений содержит:
[1.] Значки перехода между списком ИР и списком представлений.
Данные значки предоставляют возможность переходить от списка ИР к списку готовых представлений.
Подсвеченные значки
означают, что в списке присутствуют и ИР, и представления. Для отображения только ИР или только представлений следует нажать на соответствующий значок (
или
).
[2.] Строка фильтрации списка. Данная строка позволяет фильтровать записи в списке ИР и аналитических представлений. Для фильтрации необходимо ввести в строку название или часть названия ИР или представления и нажать на значок
. Будет сформирован список показателей, соответствующих данному условию.
[3.] Значок узла дерева состава параметров ИР или состава объекта представления. С помощью данного функционала можно раскрыть структуру ИР (поля ИР, единицы измерения) или состав представления (карта, таблица и графики).
[4.] Скроллинг прокрутки списка. Возможность прокрутки данных, если они выходят за рамки рабочей области в панели списков.
4) Основное окно аналитического представления содержит:
[1.] Функционал аналитического представления Данный функционал позволяет:
- экспортировать представление в формат MS Word 2007:
;
- обновлять окно создаваемого представления:
.
[2.] Функционал по изменению масштаба. Данный функционал позволяет открывать элемент аналитического представления в отдельном окне:
.
3.1.4 Работа пользователя с аналитическими представлениями КИС
3.1.4.1 Подготовка к работе
Для запуска АК необходимо:
- открыть на компьютере веб-браузер;
- в адресной строке веб-браузера ввести адрес веб-приложения АК:
http://<сетевой адрес: порт>, где сетевой адрес - IP-адрес сервера с установленным АК, порт - номер порта. Отобразится начальная страница (Рисунок 3.3 а);
- войти в систему нажав соответствующую кнопку в правом верхнем углу;
- в появившемся окне ввести логин и пароль (Рисунок 3.3 б);
- приступить к работе, нажав на кнопки ПЗ или ИР в левом верхнем углу (Рисунок 3.3 в)

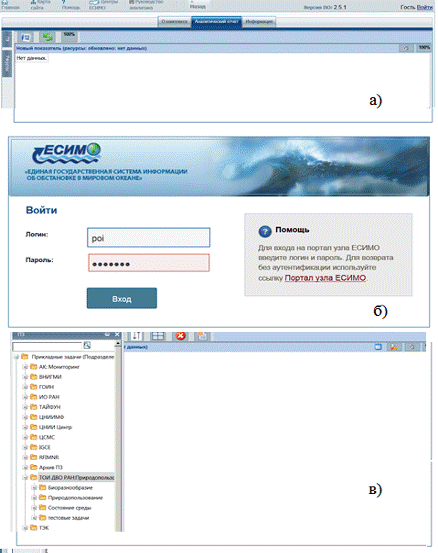

Рисунок 3.3 - Запуск АК: начальная страница АК (а), окно авторизации (б), меню ПЗ (в)
3.1.4.2 Примеры просмотра аналитических представлений ПЗ
1) Структура и функции АП «Заповедные территории Приморского края»
АП реализовано для двух ИР ТОИ: RU_POI_61 - Флора заповедных территорий Приморского края и RU_POI_62 - Фауна заповедных территорий Приморского края (рис. 3.4).

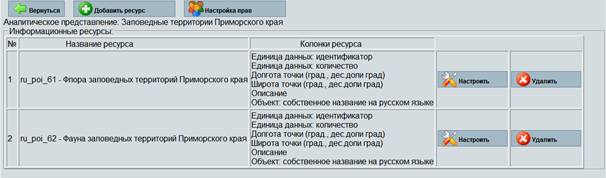

Рисунок 3.4 - Список и структура ИР для АП «Заповедные территории Приморского края»
Представление состоит из 5 окон (рис. 3.5). Первое окно отображает текстово-графический документ, в котором приведены общие сведения о заповедниках Приморского края и дана ссылка на дополнительную информацию. Во втором окне приведена карта Дальневосточного государственного морского заповедника и ссылка на дополнительную информацию об этом заповеднике. Третье окно отображает на карте Приморского края местоположения заповедных территорий. При подведении курсора к красной точке на карте, обозначающей место центра заповедника, высвечивается краткая информация о заповеднике: название, координаты места. В четвертом и пятом окнах приведены количественные оценки фауны и флоры заповедников.
Рисунок 3.5 - Общий вид АП «Заповедные территории Приморского края»
2) Структура и функции АП ««Таксономический состав ихтиофауны залива Петра Великого Японского моря»
АП реализовано для двух ИР ТОИ: RU_POI_42 - Таксономический состав ихтиофауны залива Петра Великого Японского моря и RU_POI_56 - Динамика встречаемости видов рыб - южных и северных мигрантов в водах залива Петра Великого в период с 1901 по 2009 гг. (рис. 3.6).

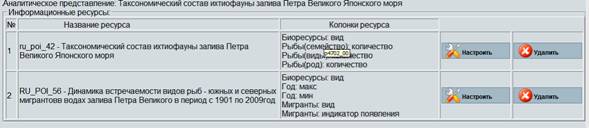

Рисунок 3.6 - Информационные ресурсы для АП «Таксономический состав ихтиофауны залива Петра Великого Японского моря»
АП состоит из 4 окон (рис. 3.7). Первые три окна отображают в виде графиков количественное распределение родов, семейств и видов ихтиофауны. В четвертом окне приведена таблица, отображающая динамику встречаемости видов рыб - южных и северных мигрантов в водах залива Петра Великого в период с 1901 по 2009 гг.. В пятом окне отображен текстово-графический материал с описанием АП и ссылками на дополнительную информацию.
Рисунок 3.7 - Общий вид АП «Таксономический состав ихтиофауны залива Петра Великого Японского моря»
3) Структура и функции АП «Ледовые условия Берингова моря»
АП реализовано для двух ИР ТОИ: RU_POI_41 - Массив среднегодовых данных по ледовитости Берингова моря за вторую декаду февраля и RU_POI_59 - Сеточный массив данных по состоянию Ледяного покрова Берингова моря (рис. 3.8)

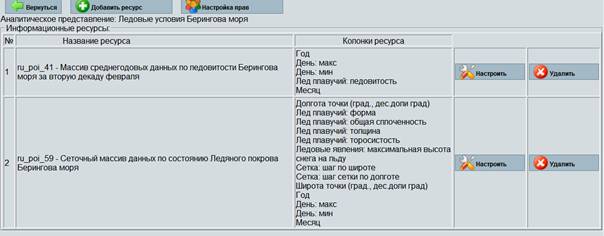

Рисунок 3.8 - Информационные ресурсы для АП «Ледовые условия Берингова моря»
На рисунке 3.9 показан общий вид АП. На экране отображаются три окна. Первое окно показывает изменение ледовитости Берингова моря, выраженное в % от общей площади моря. Во втором окне в виде текстово-графического файла приведена информация об источниках и способах отображения информации для сеточного массива данных по состоянию ледяного покрова Берингова моря. В третьем окне приводится общее описание ледовых условий Берингова моря и ссылка на приложение, позволяющее строить карты по пространственному распределению ледовых характеристик для определенного периода.
Рисунок 3.9 - Общий вид АП «Ледовые условия Берингова моря»
4) Структура и функции АП «Загрязнение тканей морских гидробионтов тяжелыми металлами»

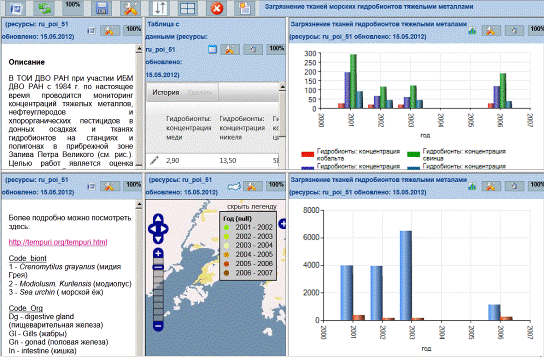

На Рисунке 3.10 приведен общий вид АП «Загрязнение тканей морских гидробионтов тяжелыми металлами». АП представлено шестью окнами. В первом окне приводится описание ИР. Во втором окне приводится ИР в табличном виде. В четвертом окне определяются условные обозначения для кодировки данных, в пятом окне приводится карта станций, в которых производились взятия проб. В пятом и шестое окна показывают общее распределение концентрации тяжелых металлов в тканях гидробионтов по годам.
Рисунок 3.10 - Общий вид АП «Загрязнение тканей морских гидробионтов тяжелыми металлами»
5) Структура и функции АП «Концентрация загрязняющих веществ в атмосфере г. Владивостока за гг.»
АП «Концентрация загрязняющих веществ в атмосфере г. Владивостока за гг.» подготовлено на основе ИР RU_POI_90 с одноименным названием и дополнительно еще двумя вспомогательными ИР, полученными в результате запроса к RU_POI_90. Первый вспомогательный ресурс - RU_90_мкг/метр3 является подмножеством RU_POI_90 и содержит концентрации загрязняющих веществ единицей измерения мкг/метр3, второй - RU_90_нг/метр3 содержит концентрации загрязняющих веществ единицей измерения нг/метр3 (рис. 3.11).

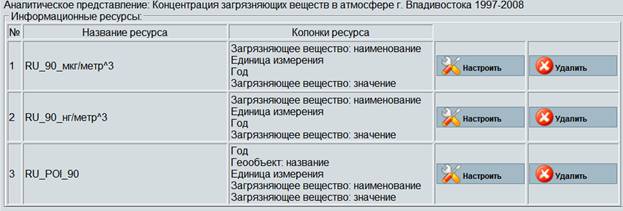

Рисунок 3.11 - Информационные ресурсы для АП «Концентрация загрязняющих веществ в атмосфере г. Владивостока гг.».
АП представлена шестью окнами (рис. 3.12).
Рисунок 3.12 - Общий вид АП «Концентрация загрязняющих веществ в атмосфере г. Владивостока гг.»
Первое окно содержит ссылки на более подробную информацию о загрязнении атмосферы г. Владивостока. Во втором представлены данные в табличном виде. Третье и шестое окна отображают графики изменения концентрации загрязняющих веществ имеющих единицы мкг/метр3, и нг/метр3 соответственно. Графические представления в этих окнах содержат возможность выбора параметров для их отображения на графике. Для пользование этой возможностью нужно нажать на кнопку «+» рядом с которой стоит надпись «Фильтр» (рис. 3.13 а).

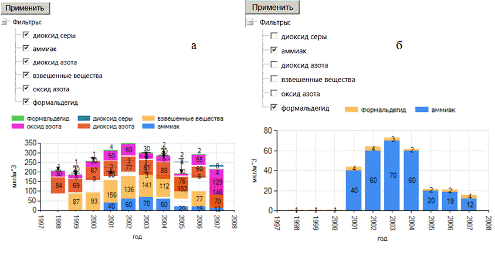

Рисунок 3.13 работа с интерактивным фильтром, выбор параметров для отображения (а), построение искомых графиков (б)
В открывающемся списке рядом с названиями нужных для отображения на графике параметром необходимо оставить «галочку» и нажать на кнопку « Применить». Получим искомый результат (Рисунок 3.13 б). Четвертое окно показывает круговую диаграмму суммарных значений загрязняющих веществ за все годы. В пятом окне содержится анализ приведенных данных.
3.1.5 Аварийные ситуации
Перечень аварийных ситуаций в случае программно-аппаратных сбоев и методика их устранения приведен в таблице.
Таблица - Аварийные ситуации и методика их устранения (согласно рекомендациям [4]
Наименование ситуации | Особенности | Причина | Методика устранения |
Отсутствие доступа к БД. | Ошибка проявляется на всех рабочих местах. | Остановлена БД. | Силами администратора БД произвести перезапуск БД. |
Ошибка проявляется на всех рабочих местах. Сервер не доступен по ip-адресу. | Сервер остановлен или неисправна локальная сеть. | Силами администратора локальной сети произвести перезапуск сервера или восстановление работоспособности сети. | |
Частичное разрушение файлов, составляющих БД. | MS Server не загружается. Ситуация определяется администратором БД. | Аппаратный сбой жесткого диска сервера или его программное разрушение (сбойные кластеры, перекрестные кластеры, усечение файлов). | Восстановление рабочих БД из резервной копии силами администратора БД. |
При попытке подключиться к АК ЕСИМО, возникает ошибка «Сервер не найден». | Ошибка проявляется на всех рабочих местах. | Не запущен Internet Information Services. | Восстановление путем запуска соответствующих сервисов. |
Разрушены исполняемые файлы. | Восстановление путем переустановки подсистемы. |
3.1.6 Использование расширенных функциональных возможностей АК
Развитие программного комплекса обеспечит в 2012 г. предоставление пользователю новых функций аналитической обработки и отображения информации [4]:
1) Интерактивная перенастройка (в пределах параметров настроек, заданных аналитиком) с сохранением (возвратом к стартовым настройкам при необходимости):
- состава отображаемых аналитических представлений, элементов и показателей и меню отображения;
- шаблона страницы представления, слоев карты, типов и стилей элементов;
- цветовой индикации показателей;
- доступа к дополнительной информации (метаданные, аудио-видео, документ, изображение);
- фильтрации аналитических представлений, показателей с изменением отображения элементов;
- применения динамических визуальных средств – шкала, линейка, область карты (графика, таблицы) для фильтрации показателей и изменения элементов представления интерактивно.
2) Динамическое изменение границ элемента, перемещение элемента, увеличение масштаба отображения элемента представления.
3) “Углубление” отображаемой информации по выбранному объекту карты, таблицы, графика.
4) ГИС функций по элементу “Карта”.
5) Получение сведений о данных, использованных для подготовки аналитического представления и его элемента.
6) Сохранение и печать элементов представлений с идентифицирующим текстом; контекстная помощь.
3.2 Прикладные приложения
3.2.1 Назначение, область и порядок применения
Разработанные ИР КИС полностью доступны для просмотра и использования различными категориями пользователей. В зависимости от типа, перечисленные выше ресурсы могут использоваться как в составе регионального подпортала РИТУ-ДВ (http://portal. esimo. *****/portal), так и в виде web-приложения http://*****/data/cdrom/kis/ или автономно (DVD диск – рассылка по запросу). Запуск автономного приложения осуществляется автоматически. Запуск web-приложения осуществляется по указанному адресу. Далее пользователь формирует собственные запросы в соответствии с меню доступа. Формами отображения являются web-страницы с текстово-графической и табличной информацией, интерактивные карты и схемы. Интерфейс компонентов этой системы – многофункциональный, удобный и понятный для пользователя. Модульная архитектура системы позволяет развивать, модернизировать, дополнять и изменять как систему в целом, так и ее отдельные составляющие при сохранении общей концепции и основного каркаса.
Целью данного раздела документа является описание возможностей Пользователя для поиска и просмотра ИР, содержащихся в КИС [8] и полученных из СРБД ЕСИМО по профилю тематики ПЗ, в контексте возможностей использования профиля регионального подпортала для решения задач КИО ЕСИМО.
Навигация и визуализация ИР КИС реализованы посредством портлетного приложения КИС [5]. Структура технологии такова, что отдельные технологические звенья (этапы) выполняются независимо и общее согласование проводится только на уровне входных - выходных информационных потоков (портлетное приложение) [9].
В соответствии с «Техническими спецификациями профиля КИС» [3] портлетное приложение реализует следующие функции:
- Многоуровневый поиск и возможность просмотра информационных ресурсов ЕСИМО по тематике ПЗ через средства приложения с дальнейшим получением текстово-графической информации или пространственных данных.
- Элементы динамической обработки пользовательских запросов для построение разрезов, карт и схем.
- Поиск реализуется из разделов разветвляющегося меню или по ключевому слову (функция в стадии подключения).
- Результат запроса выдается пользователю в виде аналитического отчета, содержащего описание состояния объекта, процесса или явления и тенденций изменения показателей в виде таблиц, графиков и карт.
- Возможность загрузки полученных данных в zip-архиве и ASCII.
Устанавливается следующая последовательность работы:
- установка КИС согласно Руководству Администратора [9];
- размещение КИС на страницах подпортала;
- настройка стартовой страницы КИС.
Проверка работоспособности:
- разместить КИС на странице подпортала [9];
- настроить стартовую страницу КИС;
- убедиться, что портлет КИС отображается на странице. Первой страницей должна быть указанная стартовая страница (см. ниже).
3.2.2. Описание операций
1) Настройка стартовой страницы – форма управления режимом отображения стартовой страницы КИС (рис. 3.14). Для перехода на данную форму необходимы права Администратора портала.
Рисунок 3.14 - Настройка стартовой страницы
2) Навигация с помощью меню и отображение текстовой и графической информации. Навигация по ресурсам КИС осуществляется с помощью меню. Текстово-графическая информация выводится в блоке справа. Навигационное меню формируется динамически на основании текущего положения пользователя в структуре КИС (рис. 3.15).

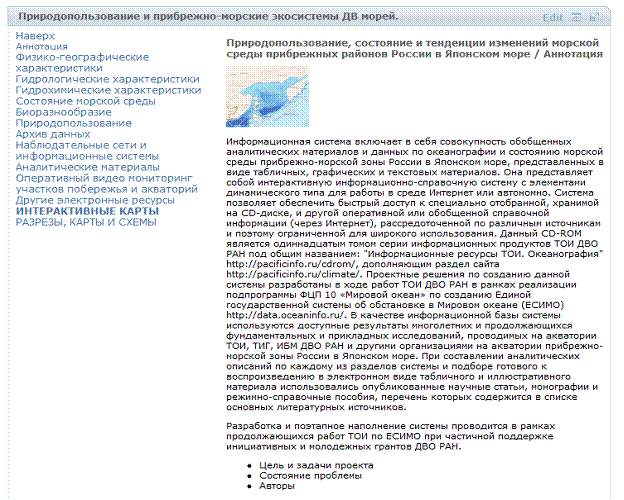

Рисунок 3.15 - Навигационное меню КИС
3) Динамическое построение разрезов, карт и схем.
Помимо статической текстовой и графической информации, КИС содержит интерактивные инструменты для динамического построения разрезов, карт и схем на основании имеющихся данным в различных разделах меню (рис. 3.16).

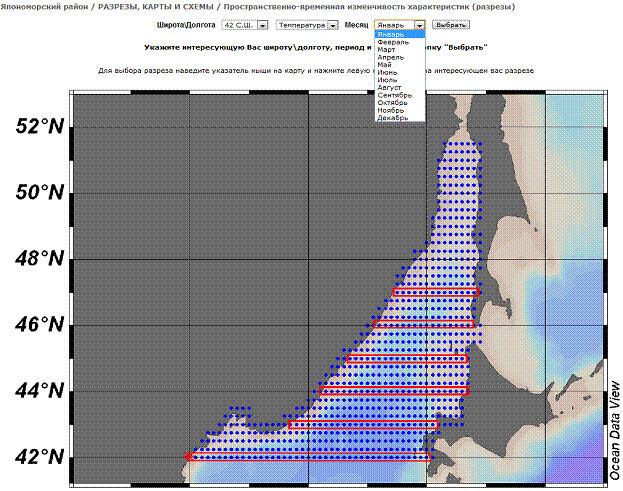

Рисунок 3.16 – Пример. Задание параметров визуализации данных на разрезах
4) Визуализация пространственных данных
Пользователь в разделе «Интерактиваная карта» КИС может выбрать в меню любой слой данных и просмотреть пример визуализации этих данных в отдельном окне (рис. 3.17). С помощью элементов управления на интерактивной карте пользователь может масштабировать и перемещать изображение, а также выполнять операции масштабирования с помощью колесика мыши и перемещать карту с помощью удержания левой кнопки мыши и ее перемещения. При клике на карту можно получить дополнительную информацию по объекту на карте. Непосредственно под картой расположена легенда, указывающая диапазон значений для текущего слоя и стиль отображения объектов. Так же под картой выводится справочная информация о текущем масштабе и координатах. При переходе на другой слой через меню информация о текущем масштабе и координатах не сохраняется, т. е. карта отображается в исходном масштабе, охватывая весь регион отображаемых данных.

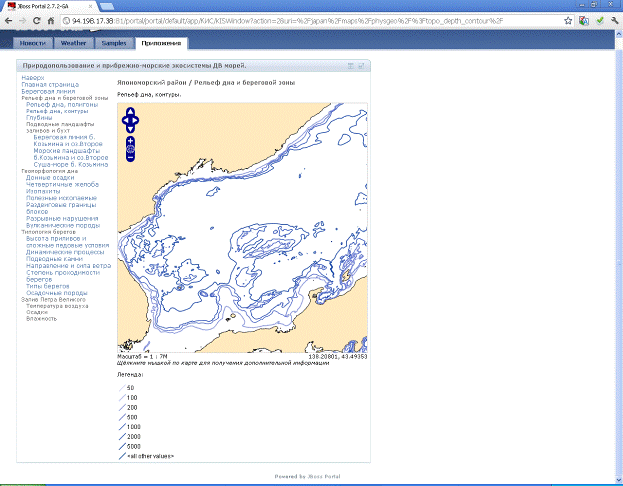

Рисунок 3.17 - Просмотр пользователем слоя “Рельеф дна” в КИС
3.2.3 Аварийные ситуации
В случае возникновения ошибок при отображении информации, необходимо:
- Убедиться, что портал и сервер приложений запущены и функционируют правильно.
- Убедиться, что экземпляр портлета создан и правильно настроен.
- Убедиться, что экземпляр портлета размещен на текущей странице и у пользователя достаточно прав для просмотра этой страницы.
В случае если приведенные выше пункты не решают проблему, рекомендуется полное удаление КИС из состава подпортала с последующей переустановкой согласно Руководству Администратора [9].
3.2.4 Рекомендации по усвоению
Отработка пользовательских запросов осуществляется на сервере разработчика по адресу http://94.198.17.38:81/portal/portal/default/app/%D0%9A%D0%98%D0%A1.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1. Закон РФ «Об интеллектуальной собственности».
2. Технологии комплексного информационного обеспечения морской деятельности в Российской Федерации ресурсами ЕСИМО. Методические рекомендации по подготовке спецификаций комплексного информационного обеспечения морской деятельности в Российской Федерации ресурсами ЕСИМО (версия 1.0.0 от 20.07.09).- Обнинск, 2009. –52 с.
3. Техническая спецификация профиля КИС регионального портала, версия 1.1http://data. *****/system/instance/files/419351.doc.
4. Технология аналитической обработки и отображения информации для оценки обстановки в мировом океане. Руководство аналитика, версия 2.2.1, 2012 г. Закрытое акционерное общество «Армада Софт».
5. Комплексная информационная система (КИС) «Природопользование, состояние и тенденции изменений морской среды прибрежных и сопредельных районов Дальневосточных морей России». Описание прикладного программного обеспечения, версия 1.0.0 http://data. *****/system/instance/files/310083.doc .
6. JavaTM Portlet Specification, version - http://www. jcp. org/en/jsr/detail? id=286
7. Портал Jboss версии 2.7.2. Руководство пользователя. Февраль 2009 г.
8. Комплексная информационная система (КИС) «Природопользование, состояние и тенденции изменений морской среды прибрежных и сопредельных районов Дальневосточных морей России». Описание организации информационной базы, версия 3.0.0 http://data. *****/system/instance/files/310063.doc.
9. Руководство администратора КИС «Природопользование, состояние и тенденции изменений морской среды прибрежных и сопредельных районов дальневосточных морей России», версия 1.0.0 от 01.01.2001 г. - http://*****/esimo_pr/poidoc/ (2012 г.)
Лист изменений
№ п/п | Дата внесения изменений | Номер раздела, пункта | Содержание внесенного изменения | Версия документа после внесения изменений |
Приложение
Список подключаемых в АК ресурсов СРБД по состоянию на 15.06.2012 г.
Состояние среды | Биоразнообразие | Природопользование |
Изменения в объемах выбросов загрязняющих веществ в атмосферный воздух за 1990–2006 гг. по субъектам Дальнего Востока | Динамика встречаемости рыб – южных и северных мигрантов в водах зал. Петра Великого в период 1901 по 2009 год | Данные улова различных видов рыб, осредненные по пятилетиям в заливе Петра Великого Японского моря |
Изменения в объемах сбросов загрязненных сточных вод в поверхностные водные объекты, млн. м3 | Флора заповедных территорий Приморского края | Ресурсная база угля Дальнего Востока, млрд. т |
Антропогенное воздействие и показатели уровня органического загрязнения прибрежных акваторий Приморского края | Фауна заповедных территорий Приморского края | Запасы и ресурсы природного газа на Дальнем Востоке на 01.01.2002 |
Показатели выбросов загрязняющих веществ в атмосферу от стационарных источников в 2009 году (Приморский край) | Оценка видового богатства основных групп организмов в прибрежных морских экосистемах морей РДВ | Водные ресурсы территории Дальнего Востока, км3/год |
Оценка благоприятствия экологических факторов поступлению и накоплению органического вещества у побережья Японского моря | Вековые изменения по видам ихтиофауны в водах зал. Петра Великого | Динамика рубок древесины главного пользования в Дальневосточном ФО |
Мониторинг «красных приливов» и массового появления токсичных микроводорослей | Интегральное число видов различных категорий рыб в зал. Петра Великого | Динамика добычи угля в Дальневосточном регионе |
Выбросы взвешенных и загрязняющих веществ в атмосферу г. Владивостока за десятилетний период | Производство продукции минерально-сырьевого комплекса на российском Дальнем Востоке на 1000 км2 территории в 2007 году, млн. долл. США | |
Средняя и максимальная концентрация загрязняющих веществ в прибрежных водах Японского моря | Фактический вылов биоресурсов в дальневосточном бассейне (тыс. т) за гг. | |
Морской мусор на побережье зал. Петра Великого: вес различных видов мусора | Объемы ОДУ в Дальневосточном рыбопромысловом бассейне в гг., тыс. т. | |
Морской мусор на побережье зал. Петра Великого: общий вес мусора по пляжам | Структура добывающих производств в регионах Дальнего Востока России в 2007 г. | |
Морской мусор на побережье зал. Петра Великого: количество экземпляров различного вида мусора на 100 кв. м | Реализация товарных осетровых рыб ДВ региона (тонны) | |
Пространственные характеристики морской акватории РДВ | Структура ОДУ - общих допустимых уловов промысловых объектов на дальневосточном бассейне в 2011 г. | |
Межгодовые значения аномалий температуры воды и воздуха по данным многолетних наблюдений на ГМС Приморского края | Динамики вылова рыбы и нерыбных объектов в млн. т (Шунтов, 2009) в 1960 – 2010 гг. | |
Динамика изменения индекса загрязнения (ИЗВ) в водах Авачинской бухты за период гг. | Ресурсы древесины по породным группам по приморским территориям Дальневосточного региона России, млн./ м3 | |
Мониторинг «красных приливов» и массового появления токсичных микроводорослей | ||
Земельные ресурсы приморских территорий Дальнего Востока по категориям | ||
Экономический ущерб, наносимый биоресурсам различных районов зал. Петра Великого | ||
Перечень предприятий – основных источников выбросов загрязняющих веществ в атмосферу по данным 2009 года (Приморский край) | ||
Запасы и ресурсы нефти на Дальнем Востоке на 01.01.2002 | ||
Итоговая таблица объемов вылова рыбных ресурсов в водах зал. Петра Великого, осредненных по десятилетним интервалам с 1861 по 2005 гг. (в тыс. т) | ||
Пространственные характеристики морской акватории РДВ | ||
Заповедники Приморского края - общие сведения | ||
Характеристики природных зон Дальневосточного Федерального округа | ||
Особо охраняемые территории (ООПП) Приморского края (карта (объектный файл с WMS для отображения на карте) – | ||
Характеристика природных зон ДФО |
