Установка дифференциально-термического анализа ДТА-Т
Установка предназначена для регистрации тепловых эффектов фазовых превращений, протекающих в исследуемой пробе в условиях программируемого воздействия температуры в интервале температур от комнатной до 1100 °С при нахождении пробы на воздухе, в вакууме или в инертной атмосфере.
Характеристики экспериментальных установок
Масса пробы | от 0,1 до 2 гр |
Вид нахождения пробы | в кварцевых ампулах или алундовых тиглях диаметром до 12 мм |
Характер атмосферы в рабочем объёме установки | воздушная, инертная или вакуум до 10"2 мм. рт. ст. |
Температурный диапазон исследований | от 01.01.01 иС |
Скорость нагрева | от 2 до 40 °С/мин |
Вид термопар | Хромельаллюмель Ха или * платинаплатинародиевая |
Характер преобразования сигнала термопар | сигнал цифруется при помощи аналогоцифровых преобразователей ADAM |
Способ управления установкой | автоматический, с помощью компьютерной ** программы |
Мощность нагревателя | до 1 кВт |
Экспериментальная обработка данных | С помощью специализированной компьютерной программы DTAReader |
Габаритные размеры | Длина 440 мм, высота 235 мм, ширина 255 мм |
- условия комплектования установки термопарой ПП-1 оговариваются дополнительно;

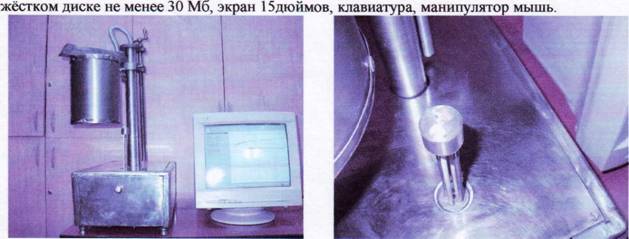

- минимальные требования Pentium-З и выше, оперативная память от 128 Мб, место на
Комплектность поставки
1. Установка ДТА-Т, состоит из:
- системы термопар;
- трубчатая печь электронагрева;
- электроники;
- корпус в состав которого входит станина, колонна на которой крепится печь.
2. Пакет компьютерных программ, обеспечивающий все операции управления установкой и обработки экспериментальных результатов.
3.
3. Кварцевые ампулы с реперными веществами для градуировки установки
4. Запасной комплект алундовой соломки.
Кварцевые ампулы 25 штук для съёмки на воздухе или в предварительно вакуумированном и запаянном состоянии.
Функции программного обеспечения, входящие в комплектацию установки:
Регулирование скорости нагрева и охлаждения (ПИД закон);
Сбор экспериментальных данных и графическое представление;
Математическая обработка экспериментальных данных: фильтрация, сглаживание, дифференцирование, поиск пиков, определение площади пика, математическое описание тепловых эффектов, разделение пиков в последовательно протекающих тепловых эффектах плавления эвтектических и первично выпавших кристаллов.
Сохранение в базе данных или в отдельном файле.
Вывод на печать в необходимом формате, транспортировка в программу Word, другие преобразования.

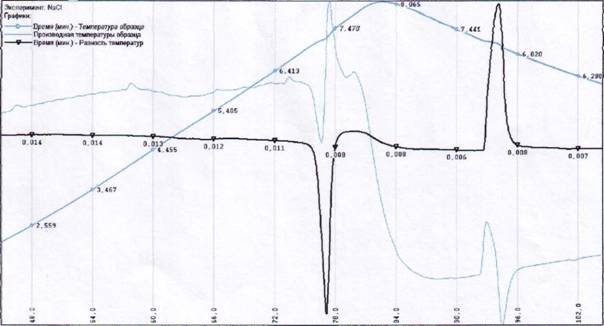

Рис. 1. Виды зависимостей Время (мин) - температура образца
Производная температуры образца
Время (мин) - разность температур.
Модификации установки ДТА-Т и их стоимость
Установка ДТА-Т выпускается в виде двух основных модификаций. В наиболее простой комплектации в рабочей камере установки воздушная атмосфера. Проба может находится либо в алундовом тигле на воздухе либо в запаянной кварцевой ампуле.
Во втором виде комплектации атмосфера в рабочей камере может быть воздушной, вакуумной или инертный газ.
Стоимость модификации установки для съёмки только на воздухе 89ОООрублей.
Стоимость установки для съёмки на воздухе, в вакууме или в инертной атмосфере (без стоимости вакуумного насоса) 119 , с вакуумным насосом 143 .
Установки могут быть доукомплектованы компьютером, вакуумным насосом.
В стоимость установки входит транспортировка установки заказчику представителями исполнителя, её монтаж, пуск и наладка, обучение персонала заказчика.
