Патент на полезную модель

РОССИЙСКАЯ ФЕДЕРАЦИЯ ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ, ПАТЕНТАМ И ТОВАРНЫМ ЗНАКАМ	(19)	RU	(11)	108804	(13)	U1
(51) МПК F01D25/24, F01D21/04, F02C7/05
(12) ПАТЕНТ НА ПОЛЕЗНУЮ МОДЕЛЬ

(21), (22) Заявка: /06, 02.09.2009 (24) Дата начала отсчета срока действия патента: 02.09.2009 Приоритет(ы): (22) Дата подачи заявки: 02.09.2009 (45) Опубликовано: 27.09.2011 Адрес для переписки: Нижегородская обл., г. Саров, пр. Мира, 37, ФГУП "РФЯЦ-ВНИИЭФ", начальнику ОПИНТИ

(72) Автор(ы): , , , (73) Патентообладатель(и): Российская Федерация, от имени которой выступает Государственная корпорация по атомной энергии "Росатом"- Госкорпорация "Росатом" (RU), Федеральное государственное унитарное предприятие "Российский федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики" - ФГУП "РФЯЦ-ВНИИЭФ" (RU)

(54) УСТРОЙСТВО УДЕРЖАНИЯ ОБОРВАВШИХСЯ ЛОПАТОК И ФРАГМЕНТОВ КОЛЕС ТУРБИН

(57) Реферат:

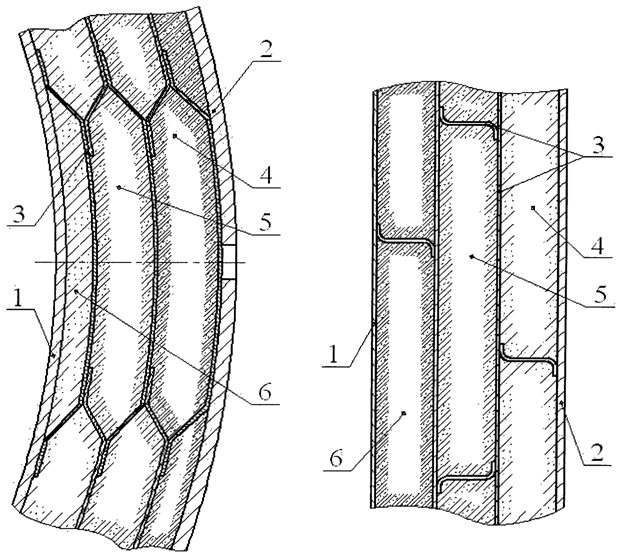

Использование: энергетическое машиностроение, область газотурбостроения, в частности, для защиты окружающего пространства от оборвавшихся лопаток и фрагментов разрушившихся колес турбин. Сущность полезной модели: устройство для удержания оборвавшихся лопаток и фрагментов колес турбин содержит наружный и внутренний силовой корпус и несколько внутренних слоев демпферного камерного каркаса. Камерный каркас заполняется композитом, состоящим из полых микросфер, связанных между собой связующим материалом. Каждый силовой слой заполняется полыми микросферами определенного размера. Наименьший размер имеют полые микросферы, наполняющие камеры внешнего слоя, наибольший - полые микросферы, наполняющие камеры внутреннего слоя. Технический результат: создано устройство, которое обеспечивает надежное удержание оборвавшихся лопаток и фрагментов колеса турбины, уменьшение веса конструкции, трудозатраты на его изготовление, эксплуатацию, использующее недорогие и недефицитные материалы. 1 н. п. ф-лы, 7 з. п. ф-лы, 1 ил.

Полезная модель относится к области энергетического машиностроения и может быть использовано в осевых турбомашинах для защиты окружающего пространства и обслуживающего персонала от оборвавшихся лопаток и фрагментов разрушившихся колес турбин.
