Требования к выполнению работ

Приложение

к приказу управления

по организации конкурсов и аукционов Нижегородской области
от 01.01.2001 г. № 000

ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ РАБОТ

1.Виды и объемы работ:

№	Обоснование	Виды работ и затрат	Ед. изм.	Объёмы работ
		Ремонт металлической кровли
1	ТЕРр	Разборка покрытий кровель из: листовой стали	100 м2 покрытий кровель	1,02
2	ТЕРр	Смена обрешетки с прозорами из досок толщиной до: 50 мм	100 м2 сменяемой обрешетки	0,45
3	ТЕР12-01- 007-08	Устройство кровель из оцинкованной стали: без настенных желобов	100 м2 кровли	1,02
4	Прайс-лист	Сталь листовая оцинкованная т. 0.7 мм	лист	35
5	ТЕРр	Установка стальной гильзы и фартука при обделке мест примыкания мягкой кровли	1 место	1
6	ТЕРр	Смена частей водосточных труб: прямых звеньев с люлек	100 м	0,68
7	ТЕРр	Смена частей водосточных труб: воронок с люлек	100 шт.	0,12
1	ТЕРр	Смена частей водосточных труб: колен с люлек	100 шт.	0,36
9	ТЕРр	Смена ухватов для водосточных труб в: каменных стенах	100 шт.	0,7
10	ТЕР1	Устройство желобов настенных	100 м желобов	1,24
11	СЦШ-1-27	Погрузочные работы при автомобильных перевозках: мусор строительный	за т груза	1,46
12	ПЕР25	Перевозка грузов 1 класса автомобилями бортовыми, грузоподъёмностью до 5 т, на расстояние до: 25 км	т	1,46
		Раздел 1 Кровля
13	TEPp58-17-2	Разборка покрытий кровель из листовой стали	100 м2 покрытий кровель	0.8
14	TEPp58-1-1	Разборка обрешетки из брусков с прозорами	100 м2 кровли	0,8
15	TEP3	Устройство пароизоляции прокладочной в один слой	100 м2 изолируемой поверхности	0,75
16	TЕP3	Утепление покрытий плитами из минеральной ваты или перлита на битумной мастике в один слой	100 м2 утепляемого покрытия	0,75
17	ТЕР4	Утепление покрытий плитами из минеральной ваты или перлита на битумной мастике на каждый последующий слой	100 м2 утепляемого покрытия	0,75
18	TEP1	Огнезащита деревянных конструкций ферм, арок, балок, стропил, мауэрлатов	10 м3 древесины в конструкции	0,106
19	TEPp58-20-1	Смена обделок из листовой стали отливов шириной до 0,4 м	100 м	0,08
20	прайс-лист	Сталь оцинкованная листовая толщина листа 0.50 мм	лист	1
21	ТЕР8	Устройство кровель из оцинкованной стали без настенных желобов	100 м2 кровли	0,8
22	Прайс-лист	Сталь оцинкованная листовая толщина листа 0.5 мм вес 12,6 кг	лист	28
23		Перевозка грузов 1 класса автомобиль - самосвалами, г/п до 10 т, на 20 км	т	1,545921
24	Р27	Мусор строительный	т	1,545921
		Раздел 2 Фасад
25	ТЕР2	Установка и разборка наружных инвентарных лесов высотой до 16 м трубчатых для прочих отделочных работ	100 м2 вертикальной проекции для наружных лесов	6,53
26	ТЕРр53-14-1	Заделка трещин в кирпичных стенах цементным раствором	10 м трещин	1,8
27	ТЕРр61-28-1	Устройство основания под штукатурку из металлической сетки по кирпичным и бетонным поверхностям	100 м2 поверхности	0,57
28	ТЕРр61-20-1	Ремонт штукатурки наружных прямолинейных откосов по камню и бетону цементно-известковым раствором с земли и лесов	100 м2 отремонтирован ной поверхности	0,07
29	ТЕРр61-10-6	Ремонт штукатурки гладких фасадов по камню и бетону с земли и лесов декоративным раствором площадью отдельных мест более 5 м2 толщиной слоя 30 мм	100 м2 отремонтированной поверхности	0,5
30	ТЕРр61-10-3	Ремонт штукатурки гладких фасадов по камню и бетону с земли и лесов цементно-известковым раствором площадью отдельных мест более 5 м2 толщиной слоя до 20 мм	100 м2 отремонтирован ной поверхности	6,53
31	ТЕРр61-10-4	Ремонт штукатурки гладких фасадов по камню и бетону с земли и лесов цементно-известковым раствором площадью отдельных мест более 5 м2, добавлять на каждые следующие 10 мм толщины слоя	100 м2 отремонтирован ной поверхности	0,5
32	ТЕР1	Окраска фасадов с лесов с подготовкой поверхности перхлорвиниловая	100 м2 окрашиваемой поверхности	6,88
33	ТЕРр62-9-4	Улучшенная масляная окраска ранее окрашенных окон за 2 раза с расчисткой старой краски до 10 %	100 м2 окрашиваемой поверхности	1,72
34	ТЕРр62-35-4	Окраска масляными составами ранее окрашенных металлических решеток и оград художественных с рельефом за 2 раза	100 м2 окрашиваемой поверхности	1,72
35	ТЕР2	Демонтаж решеток из полосовой и тонколистовой стали	1 т конструкций	0,528
36	ТЕР2	Монтаж решеток из полосовой и тонколистовой стали	1 т конструкций	0,528
37	П27	Мусор строительный	т	37,14
38		Перевозка грузов I класса автомобиль-самосвалами г/п до 10 т на 20 км	т	37,14
		Ремонт потолков
39	ТЕРр	Ремонт штукатурки потолков по камню известковым раствором площадью отдельных мест до 1 м2, толщиной слоя до 20 мм	100 м2 отремонтированной поверхности	0,2
40	ТЕРр	Сплошное выравнивание штукатурки стен цементно-известковым раствором при толщине намета до 10 мм	100 м2 поверхности	0,29
41	ФЕР1	Покрытие поверхностей грунтовкой глубокого проникновения за 1 раз потолков	100 м2 покрытия	0,29
42	ТЕР2	Третья шпатлёвка при высококачественной окраске по дереву: потолков	100 м2 окрашиваемой поверхности	0,29
43	ТЕР4	Окраска поливинилацетатными водоэмульсионными составами улучшенная по штукатурке потолков	100 м2 окрашиваемой поверхности	0,29
44	ФЕР5	Устройство подвесных потолков Армстронг по каркасу из оцинкованного профиля	100 м2 поверхности облицовки	0,84
45	СЦП1-1-27	Погрузочные работы при автомобильных перевозках: мусор строительный	т	0,676
46	ПЕР25	Перевозка грузов I класса автомобиль-самосвалами г/п до 10 т на 20 км	т	0,676

2.Технология производства работ:

Монтаж кровель осуществляется в соответствии со СНиП I I-26-76.

Фальцевая кровля получила свое название из-за способа соединения листовой кровельной  стали в так называемый фальц. Различают два вида фальцевых соединений – это одинарный и двойной фальц.

Одинарный фальц

Двойной фальц

Устройство одинарного фальца возможно на кровлях с уклоном от 30 до 60% (16…30гр.).

Двойной фальц надежно защищает кровлю от 5% (2-3гр.)

Следует учесть, что при монтаже кровли одинарным стоячим фальцем в местах наибольшего скопления воды (желоба, разжелобки, ендовы) кровельные листы соединяют только двойным фальцем.

Перед монтажом фальцевой кровли проводятся необходимые замеры и расчеты требуемого количества кровельных картин и дополнительных элементов кровли (свесы, разжелобки, ендовы, примыкания), а также согласования всех узлов монтажа картин, примыканий, свесов и разжелобок.

Очень важным является определение вида водосбора и водоотвода на данной кровле.
При монтаже фальцевой кровли существует два вида водосбора: 1- использование подвесного желоба, 2- использование настенного желоба.

Подвесной желоб

Преимуществом  подвесного желоба является полный сбор воды, включая даже капли с карниза, также отсутствие дополнительных лежачих фальцев, что делает карнизный свес более надежным.  Недостатком является то, что в результате воздействия наледей и сосулек подвесной желоб подвергается деформации. А в случае схода снега и льда желоб может вылететь с крепежа.

Настенный желоб

Недостатком настенного желоба является то, что одновременно с функцией сбора воды, он частично выполняет функции снегозадержания в зимнее время, в принципе полезное свойство, но требующее от исполнителей особенно тщательного выполнения работ.

Настенные желоба – наиболее распространенное место протечек в фальцевой кровле. В зимний период  настенные желоба являются стопором для наледи и снега, и когда происходит  колебание температур возле «нуля», снег насыщается талой водой. Уровень воды поднимается до уровня талого снега, а как известно вода всегда найдет щель, если ей предоставить эту возможность.

Итак, размеры сняты, количество материала рассчитано, необходимо приступать к заготовке кровельных картин.

Кровельной картиной называется металлический лист с поднятым фальцем, готовый к монтажу. Картиной может называться как один лист, так и несколько листов, соединенных в одну общую картину. Заготовка картин заключается в отгибе кромок листа с четырех сторон для последующего соединения их на крыше фальцами.

Она может производиться вручную или механизированным способом на фальцегибочных станках.

При использовании фальцегибочного станка возможно изготовление картины длиною на весь скат (так называемая рулонная технология).

Картина под двойной фальц

Картина под одинарный фальц

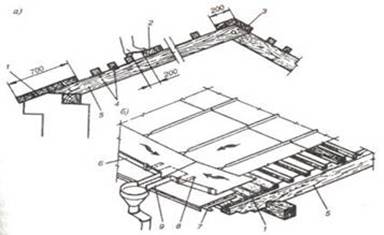

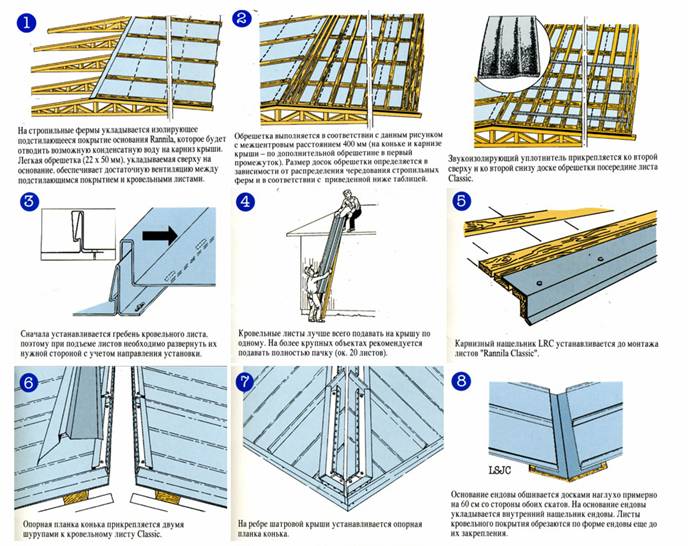

Все элементы металлической кровли – свесы, желоба, разжелобки, фартуки – устраивают по деревянной обрешетке. При расстоянии между стропилами 1,2….2м обрешетку устраивают из досок сечением 50х200мм и брусков сечением 50х50 мм. Бруски и доски располагают на расстоянии 200 мм друг от друга. При таком расположении деревянных элементов обрешетки ступня человека, идущего по скату крыши, будет всегда опираться хотя бы на один брусок, что предотвратит прогиб кровельного покрытия.

Для устройства карнизного свеса и настенных желобов укладывают сплошной дощатый настил шириной в 3..4 доски (700 мм). Вдоль конька кровли укладывают две сходящиеся кромками доски, которые служат для поддержания конькового стыка. Сплошной настил из досок устраивают также под разжелобками (на ширину до 500 мм в каждую сторону).

Устройство карнизного свеса

Карнизный свес начинают устраивать с установки штырей со скобами (для водоприемной воронки) и Т-образного костыля. Поперечные планки костылей размещают на расстоянии 120 мм от свеса дощатого настила. Штыри, как и костыли, врезают заподлицо в настил и крепят гвоздями или шурупами. Картины поочередно укладывают на костыли таким образом, чтобы их поперечные планки вошли в отгибы капельников.

По окончании покрытия карнизных свесов укладывают настенные желоба. Обычно желоба располагают между водоприемными воронками с уклоном от 1:20 до 1:10.

Соединение настенного желоба с рядовым покрытием ската производят одинарным или двойным лежачим фальцем.

Рядовые полосы укрепляют вдоль малого отгиба, плотно подтягивая ее к обрешетке кляммерой. Кляммеры ставят из расчета не менее двух на каждую сторону листа (примерно через 600 мм), крепят оцинкованными гвоздями или шурупами к боковым граням брусков обрешетки и загибают их на кромку малого отгиба.

Одинарным фальцем картины соединяются с помощью гребнегиба и киянки.

Двойной стоячий фальц выполняют с помощью специальных рамок.

Рамка № 1 используется для первого прохода при закрытии двойного фальца.

Рамка №2 используется для второго прохода при закрытии двойного стоячего фальца.

Установка кляммеры в двойной фальц.

При монтаже фальцевой кровли из длинных картин, во избежание деформаций при линейном расширении металла, используют плавающие кляммеры.

Плавающая кляммера.

Вслед за укладкой покрытия на одном скате в таком же порядке его укладывают и на смежном  скате. После этого делают коньковые отгибы (шириной 30 и 50 мм) с последующим выполнением стоячего фальца на коньке.

Возможно такое исполнение конька.

Так же делают и реберные фальцы на вальмовых крышах.
В случае, если не предусмотрены  элементы вентиляции подкровельного пространства, устраивается вентилируемый конек.

Вентилируемый конек.

Фронтонный свес должен свисать с обрешетки на 40…50мм. Фронтонные свесы монументальных зданий должны закрепляться на костылях с устройством отворотных лент с капельниками.

Фронтонный свес

Очень ответственным элементом кровли является воротник дымовой трубы. Это наиболее слабое звено кровли, выполняемой из стальных листов. Чтобы при сборке верхнего и нижнего фартуков с боковыми фартуками не образовывались щели в местах перехода вертикального фальца в наклонный и воротник не давал течи, нужно тщательно делать замеры в натуре и правильно выполнять технологические указания.

Заготовка воротника дымовой трубы

Монтаж подвесного потолка:

Потолок необходимо выполнить по системе «Армстронг» (подвесной потолок на каркасе из оцинкованного профиля). Цветовую гамму панелей согласовать с Заказчиком.

Подвесной потолок "Армстронг" или эквивалент:

Подвесной потолок «Армстронг» предназначен для использования в общественных, административных зданиях, а также помещениях коммерческого назначения.

Потолок «Армстронг» состоит из подвесной системы, прикрепленной к любому потолочному основанию, и декоративных панелей (плит из минеральной ваты), устанавливаемых в ячейках системы каркаса.

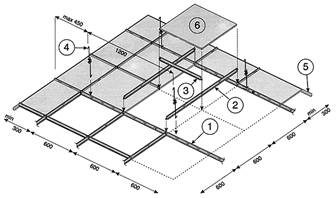

Рис.1.

1 - продольная направляющая,

2 - поперечная направляющая 1,2м,

3 - поперечная направляющая 0,6м,

4 - подвес,

5 - пристеночный уголок,

6 - плита.

Подвесная система рассчитана на распределенную нагрузку — 3,5 ... 6,0 кг/м2 от веса потолочных панелей, а также налагаемого сверху (при необходимости) слоя изоляционных материалов. Несущие профили каркаса (Т24х38; Т15х38) на регулируемых пружинных подвесах крепятся к основанию шагом не более 1200 мм. Для предотвращения перегруза периметрального профиля крайний подвес должен отстоять от стен не более чем на 600 мм при весе потолочных изделий до 4,0 кг/м2 и 450 мм при весе более 4,0 кг/м2. Минимальное расстояние каркаса от основания должно быть не менее 120 мм из условия возможности демонтажа плит в период эксплуатации.

Монтаж производится в следующем порядке:

обмер помещения и разбивка основных взаимо перпендикулярных осей; вынос отметок чистого потолка на стены и колонны; разметка потолка от осей помещения в обе стороны для выявления размеров крайних к стенам плит, мест расположения светильников, вентрешеток и других устройств; крепление опорных обрамляющих уголков (ПУ-профиль 22/22) на стены и колонны при помощи дюбелей, устанавливаемых через 1,0 м ; крепление подвесов с тягами к базовому потолку посредством анкерных элементов; установка основных Т-профилей 24x38 и выравнивание их в одной плоскости; установка поперечного Т-профиля 24x32 в просечки основного профиля; установка продольного Т-профиля 24x28 в просечки поперечного профиля; укладка плит в ячейки каркаса производится в процессе монтажа каркаса
или по его окончании. Укладку выполнять в направлении, указанном стрелками на обратной стороне плит. Плиты, примыкающие к стенам, колоннам и другим конструкциям, обрезать по месту; при необходимости, в процессе монтажа плит, произвести укладку тепло - или звукоизоляционного материала; установка светильников, вентиляционных решеток и т. п. производится в процессе монтажа.

Установку плит производить только после окончания всех строительно-монтажных работ, включая все "мокрые" процессы, а также устройство полов и застекления окон. Система отопления должна работать, чтобы в помещении могла быть обеспечена температура в пределах° С. Относительная влажность воздуха не должна превышать 70%.

Установка массивных светильников, кондиционеров и т. п. должна осуществляться путем подвешивания их на самостоятельные несущие конструкции. В случае укладки дополнительного слоя тепло - или звукоизоляционного материала поверх плит или установки встроенных светильников, следует увеличить количество подвесов пропорционально увеличению веса потолка.

3. Требования к качественным (техническим) характеристикам материалов, используемых при выполнении работ:

№ п/п	Наименование материала	Функциональные, качественные, технические характеристики материала
1	Сталь кровельная	листовая оцинкованная толщиной 0,55 мм и 0,7 мм, нормальной точности прокатки Б, нормальной плоскотности ПН, с необрезной кромкой НО группы ОН, с узором кристаллизации КР, первого класса цинкового покрытия (толщиной покрытия от 18 до 40 мкм) соответствует ГОСТ Р . для цинкования использован цинк марок Ц0 и Ц1 по ГОСТ Р 3640-79 с добавлением алюминия, свинца и других металлов. допускается легирование свинцом за счет введения цинка марки Ц2. поверхность оцинкованной стали должна быть чистой, со сплошным покрытием.
2	Подвесной потолок Армстронг	Подвесная система рассчитана на распределенную нагрузку — 3,5 ... 6,0 кг/м2 от веса потолочных панелей, а также налагаемого сверху (при необходимости) слоя изоляционных материалов. Несущие профили каркаса (Т24х38; Т15х38) на регулируемых пружинных подвесах крепятся к основанию шагом не более 1200 мм. Для предотвращения перегруза периметрального профиля крайний подвес должен отстоять от стен не более чем на 600 мм при весе потолочных изделий до 4,0 кг/м2 и 450 мм при весе более 4,0 кг/м2. Минимальное расстояние каркаса от основания должно быть не менее 120 мм из условия возможности демонтажа плит в период эксплуатации. Для потолочных плит характерна поверхность декоративными трещинами и хорошим звукопоглощением. Обработка кромки позволяет монтировать видимой подвесной системе шириной 24 мм. Состав: минералволокно Размеры плиты, мм: 600х600х15, Влагостойкость, не менее: 95% Коэффициент звукопоглощения, не менее: 0,10 Светоотражение: не менее 90%
