2.3.4 Конструкции фильтров периодического действия

Среди наиболее распространенных конструкций фильтров периодического действия выделим листовые фильтры и автоматические камерные фильтр-прессы с механизированным отжимом осадка (ФПАКМы).

Листовые фильтры  применяют для осветления тонкодисперсных сус­пензий с концентрацией твердой фазы 0.1¸5%. При концентрациях 1¸5% они работают в режиме с образованием осадка, его последующей промывкой и осушкой, а при концентрациях 0.1¸1% - с использованием намывного слоя. Эффективны при разделении вязких, легко испаряющихся, окисляющихся и токсичных суспензий. Наиболее распространенный листовой фильтр (рису­нок 2.37) представляет собой герметично закрытый вертикальный сосуд, сва­ренный из цилиндрической и конической обечаек, в котором размещены прямоугольные фильтрующие элементы – листы.

Лист (рисунок 2.38) - это плоская металлическая рамка с каркасной сет­кой, поверх которой укладывается более мелкая пружинная сетка и фильтро­вальная ткань, закрепляемая в пазах рамки резиновым шнуром. Внутренняя полость каждого листа соединяется трубкой с коллекторами отвода фильт­рата, подвода жидкости для смыва осадка и сжатого воздуха.

После заполнения сосуда суспензией в нем создается избыточное давле­ние до 0.4 МПа, под действием которого фильтрат проходит через ткань внутрь листов, а затем - в коллектор. Осадок с

внешней поверхности листов после промывки и продувки либо смывается жидкостью, подаваемой во внутренние полости листов, либо удаляется виб­рацией, создаваемой вращением эксцентрикового вала. Откидная эллиптиче­ская крышка фильтра соединяется с корпусом байонетным затвором, поворот которого осуществляется штоками двух пневмоцилиндров, шарнирно закре­пленных на корпусе. Подъем и опускание крышки осуществляет качающийся пневмоцилиндр. Осадок удаляется через донный клапан с пневмоприводом.

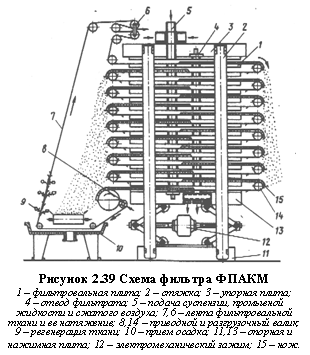

Фильтры ФПАКМ  (рисунок 2.39) предназначены для фильтрования тонкодисперсных сус­пензий, содержащих от 5 до 500 кг/м3 твердых частиц размерами не более 3 мм при темпе­ратуре от 5 до 90 оС. Это пакет горизон­таль­ных фильтровальных плит, закрепленных на раме с возможностью вер­тикального переме­щения. Рама состоит из нижней опорной и верхней упор­ной плит, соединенных 4-мя вер­тикальными стяжками, которые служат на­пра-вляющими для фильт­ровальных плит. Ме­жду плитами на роли­ках зигза­гообразно протянута бесконечная лента фильтровальной ткани, перемещае­мой приводным валиком. Подъем и опускание плит осуществляется с помо­щью электро-механического зажима и нажимной плиты. Во время операций фильтрования, промывки, отжима, продувки осадка плиты подняты и уплот­нены резиновыми прокладками, ткань зажата между ними. При выгрузке осадка плиты раздвигаются и между ними образуется зазор 40¸50 мм. Ткань приводится в движение и, огибая разгру­зочные ролики, освобождается от осадка, кото­рый ссыпается в бункеры. Проходя камеру регенерации, ткань омывается водой и очищается скребками.

Нижняя часть фильтровальной плиты, см. рисунок 2.40, служит камерой для суспензии и осадка, верхняя – для основного и промывного фильтрата. Металлическая сетка и ребра жесткости в верхней части плиты удерживают фильтровальную ткань в горизонтальном положении. К плитам приварены патрубки, снабженные уплотнителями, которые при сжатии образуют с од­ной стороны коллектор для подачи суспензии, промывной жидкости и сжа­того воздуха, а с другой – коллектор отвода фильтрата. Отжим осадка после фильтрования и промывки осуществляется подачей воды под давлением в резиновую диафрагму, установленную над нижней частью плиты. Для этого служит специальный коллектор, отводы которого соединяются с соответст­вующими патрубками плит резиновыми шлангами.

Преимущества ФПАКМ: развитая фильтрующая поверхность при не­значительной занимаемой производственной площади; фильтрация осадка при оптимальной толщине слоя и возможность его гидравлического отжима; хорошая регенерация фильтровальной ткани; возможность полной автомати­зации работы фильтра; низкая металлоемкость.

Главное преимущество перед рамными и камерными фильтрпрессами: незначительные (1¸2 мин) затраты времени на раскрытие и закрытие плит, выгрузку осадка.
