НИЗКОВОЛЬТНЫЕ КОМПЛЕКТНЫЕ УСТРОЙСТВА ВВОДА С АВР
ЯУ (ШУ) 8250, 8350
(изделия сертифицированы) Назначение:
Ящики и шкафы (станции) серии АВР предназначены для автоматического переключения потребителей на резервное питание при исчезновении нормального питания цепей управления, освещения и силового электрооборудования ответственных потребителей электроэнергии. Переключение потребителей на нормальное питание осуществляется автоматически при восстановлении напряжения нормального питания. Режим работы длительный.
Структура условного обозначения АВР - Я (1Щ У8ХХХ-ХХАХ -_Х
Я (Ш) Я - ящик управления, Ш - шкаф управления. У Унифицированное НКУ 8 Класс по назначению НКУ
8 - НКУ ввода X Группа НКУ в данном классе:
2 - НКУ ввода и переключения (в том числе аварийного) переменного тока,
3 - НКУ ввода и переключения (в том числе аварийного) постоянного тока.
XX Порядковый номер НКУ в пределах данной группы данного класса
X Величина НКУ по току силовой цепи:
0 - до 25А,
1 - до 40А,
2 - до 100А,
3 - до 160А,
4 - до 250А,
5 - до 400А,
6 - до 63 0А.
X Напряжение силовой цепи:
В постоянного тока
127В переменного тока,
В постоянного или переменного тока (фазное напряжение)
А Конструктивное исполнение
X Напряжение резервного ввода цепи управления:
1 - 110 В постоянного тока
127В переменного тока,
В постоянного или переменного тока.
X Климатическое исполнение и категория размещения по ГОСТУХЛ4)
Технические характеристики:
♦♦♦ Схемы переключения, входящие в АВР предусматривают следующие случаи:
Общие основные и аварийные потребители - нормальное и аварийное питание
подключается к одному и тому же потребителю;
Раздельные основные и аварийные потребители - нормальное питание осуществляется
помимо станции переключения, и аварийное питание подводится к резервным
потребителям
♦♦♦ по роду тока нормального и аварийного питания устройство
обеспечивает:
нормальное и аварийное питание постоянным током;
нормальное и аварийное питание перемен, током - однофазное и 3-х фазное с 0 - м
проводом;
нормальное питание переменным током - однофазное и 3-х фазное с нулевым проводом,
аварийное питание постоянным током.
Ном. токи ящиков и шкафов 25, 40, 100, 160, 250, 400 и 630А
♦ Ослабление шума (гудение) контакторов достигается применением на переменном токе
контакторов с катушками постоянного тока, включенными через диодный мост
♦ В серии имеются станции, в которых переключение с нормального на аварийное питание
происходит с выдержкой времени (ЯУ8252, ЯУ8255, ШУ8255)

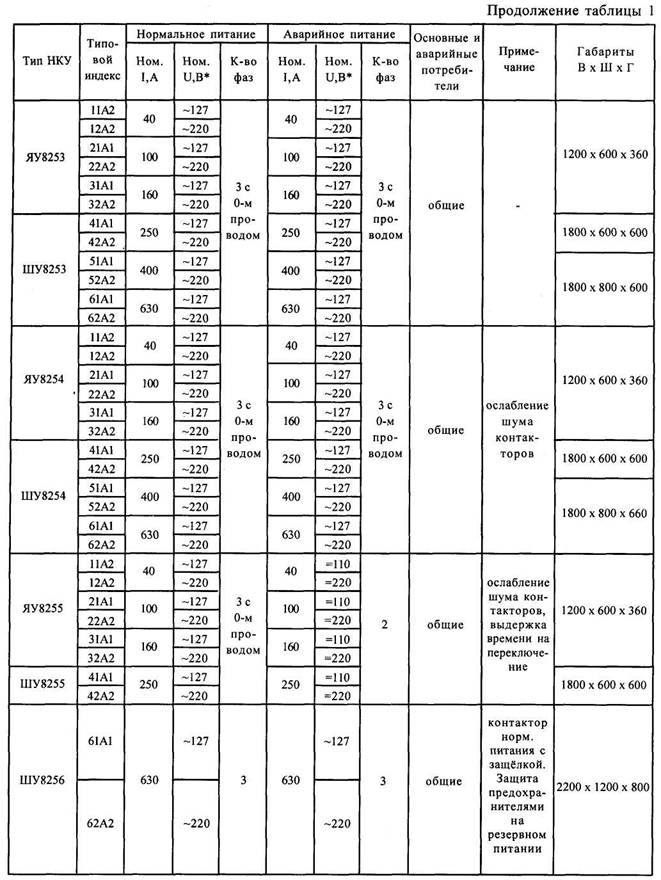

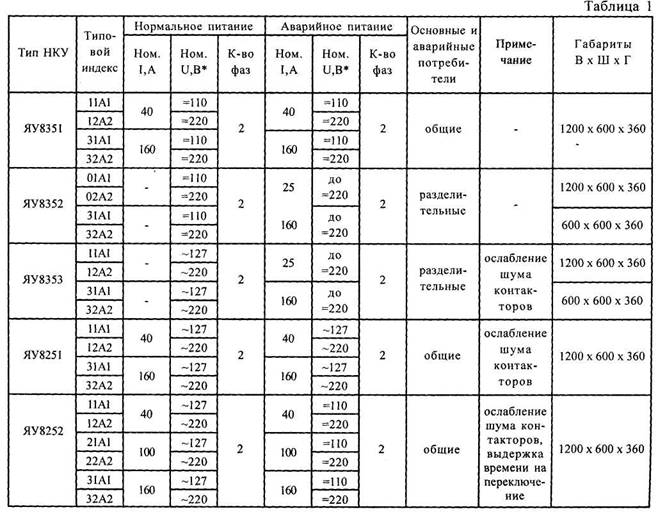

Модификации ЯУ (ШУ) 8250, 8350 представлены в таблице 1
Исполнение:

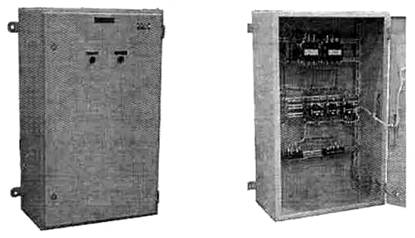

Металлические ящики (ЯУ) навесного и шкафы (ШУ) напольного исполнения с дверками.
Ввод линии электропитания и отходящих линий допускается сверху и снизу.
Степень защиты шкафов IP21, климатическое исполнение УХЛ4.
Ящики и шкафы серии АВР соответствуют ТУ .
Гарантийный срок:
12 месяцев со дня ввода в эксплуатацию. Срок хранения 6-месяцев от даты отгрузки.
АВР серии ЯУ (ШУ) 8250, 8350
*) за номинальное U главной цепи ~1 принято напряжение между фазой и нулевым проводом.
